XCS20-3TQ44I FPGA Aratohu: Nga waahanga, Nga Tono, Nga Taapiri me te Datasheet

Ko tenei aratohu e pa ana ki te XCS20-3TQ444I, he momo momo FPGA mai i te whanau Spartan / XL.E whakamarama ana he aha te mahi a te maramara, me pehea te mahi, me te waahi ka taea te whakamahi.Ka ako koe mo tona kaha arorau, te whakauru / ahu ki te whakauru, nga taumata ngaohiko, me te pehea o te pāmahana rereke.Ka kapi hoki te whakamahere i te taahiraa i te taahiraa-i te-taahiraa, me pehea e huri ai i roto, me pehea te whakarite i nga maramara maha, me te ahua pai o tenei maramara.Ko te tuhinga e whakaatu ana i nga rahinga putea, te hangahanga ahuwhenua, me nga tauira rereke mo nga hiahia hoahoa rereke.

Pūtea kōrero

Xcs20-3tq144i Whakaaturanga

Te XCS20-3TQ144I, I hangaia hei kawe i te arorau o te punaha-whakarite mo nga tono e hiahiatia ana e te arorau arorau me te ngawari ki te / o nga kaha.He maha nga tatau o te 20,000 o nga keehi, he nui nga rauemi arorangi mo te whakatinana i nga hoahoa mamati.Te whakahaere i te 3.3v me te hangarau mo te 3.3V me te 2.5V nga punaha tere, e tohu ana i te toenga i waenga i te mahi me te whakamahi kaha.He mea whakatauhia mo te pāmahana ahumahi mai i te -40 ° C ki te 100 ° C, e tika ana mo nga taiao kino.Ka kumea i runga i te hoahoanga XC4000, me te tautoko pakari mo te whakariterite i nga punaha me nga punaha whakahaere i tua atu o te 80 mhz, i te wa e whai kiko ana te tohu tohu, me te mana whakahaere i nga taputapu utu.Ko te whanau Spartan me Spartan-XL te uri o Xilinx o Xilinx o FPGAS e whai ana ki te whakapau kaha i te mahi me te waatea.I hangaia i runga i te hoahoanga XC4000, ka tukuna e raatau he tohu tohu pai mo te nui o te rahi, tono-uara.

Mena kei te whakawhirinaki to kaupapa ki tenei taputapu Spartan pono, tiakina o whakahau moni o XCS20-3TQ444I i tenei ra hei whakarite kia mau tonu nga rakau.

XCS20-3TQ144I tauira tauira

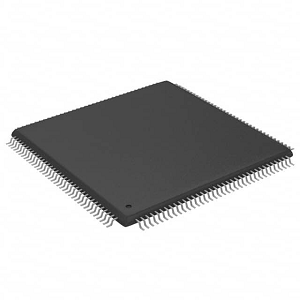

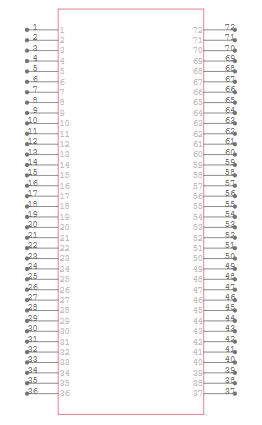

XCS20-3TQ144I tohu

XCS20-3TQ144I tapuwae

XCS20-3TQ144I tauira 3D

Xcs20-3tq144i āhuatanga

Te kaha o te arorau: Ko te XCS20-3TQ1444I e whakarato ana i nga keti 8,000 e rua mano, e whai kiko ana ki te whakatinana i nga waahanga arorangi mamati matatini.He pai te kaha o tenei kaha mo nga tono arorau a-waenganui, penei i nga miihini whenua, me nga kaiwhakahaere o te atanga, me nga mahi tukatuka tohu me te kore e whai waahi ki nga rauemi FPGA.

I / O Pins: Me te tautoko mo te 113 Input / Putanga, ka taea e te taputapu te whakawhitiwhiti korero me nga waahanga o waho.Ko enei raina i / o / o Ko nga raina e taea ai te whirihora i nga momo paerewa, me te whakamahi i te FPGA me nga tohu mahara, nga waahanga mahara, nga pahi whakawhitiwhiti korero, me etahi atu punaha punaha me te ngawari.

Ngaohiko whakahaere: Ko te taputapu e whakahaerehia ana i runga i te taapiringa 3.3V me te hototahi ki te 3.5V me te 2.5v i / o nga paerewa.Ko tenei huringa ngawari e whakarite ana i te whakaurunga ngawari me nga punaha miihini whakaranu me te whakaiti i te hiahia mo nga waahanga hurihuri taapiri i roto i te hoahoa.

Tohu tere: Ko te "-3" te tohu tere e whakaatu ana i te waa o roto o te taputapu me te wa roa o te taputapu whakaroanga.Ko tenei whakariterite e awhina ana i te whakatau tata i nga tikanga whakahaere me te aukati i nga waa, ina koa mo nga hoahoa taipitopito me nga tono e hiahia ana ki te mahi i te waa e whakawhirinaki ana.

Rangi pāmahana: Mo te whānuitanga o te pāmahana ahumahi o -40 ° C ki te 100 ° C, ka hangaia te XCS20-3TQ1444I hei mahi pono.He mea tika mo te whakamahi i nga tono whiu penei i nga miihini ahumahi, nga punaha o waho, me nga hikoutomotics hiko kei reira e hiahiatia ana te tohatoha waiariki.

Whiringa : Ka tautokohia e tenei FPGA nga whakatakotoranga pūnaha-a-roto, te tuku ki te whakahou me te whakarereke i te hoahoa ahakoa kua eke te maramara ki runga i te PCB.He whai hua tenei kaha i te wa o te whakahoutanga me te mara o te mara, i te mea ka pai ake te ngawari me te huringa whanaketanga.

Tukukunga: Ko te XCS20-3TQ1444I kaore i te whakatutuki, ko te tikanga kei kona pea etahi atu taonga kua aukati.Ahakoa e tika ana mo nga punaha maha me nga punaha ahumahi, ka pa tenei ki tana tohu mo te whakamahi i nga hua hou e herea ana e nga paerewa taiao me te haumaru.

He Whakahoahoa Spartan / XL IOB Poraka

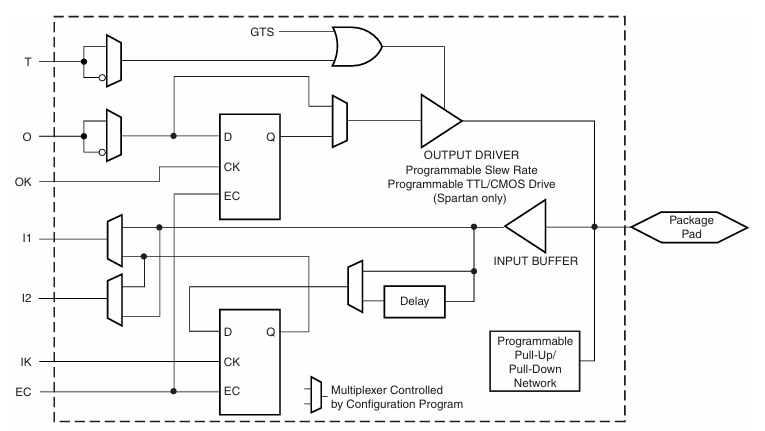

E whakaatu ana tenei hoahoa me pehea te mahi a te I / OBL (IOB) i te Spartan / XL FPGA penei i te XCS20-3TQ144I nga tohu e uru ana ki waho o te maramara.Ka whakahaerehia e ia nga mahi whakauru me nga mahi e whakamahi ana i te arorau e hono ana.Mo te putanga, ka uru te tohu ki te maha o nga tini ka taea te penapena i roto i te paraihe i mua i te tuku mai.Kei roto i te huarahi putanga te mana whakahaere mo nga kaikoti e toru-whenua (T), ka mutu te karaka (OK), me nga waahanga whaihua penei i te reanga whakaheke (TTL / CMOS).Ko te taraiwa whakaputa ka tukuna te tohu whakamutunga ki te PIN o waho o te maramara (papa kete).Mo te whakauru, ko te tohu mai i te PIN o waho ko te tuatahi i mamae, a ka taea te haere ma te whakaroa mena e hiahiatia ana.Ka whiti atu i roto i tetahi atu flrip-flop, ka taea te tuku me te tohu karaka.Kei roto i te ara whakaurunga he taapiri-a-taapiri, ka toia ranei hei aukati i nga uara whakatipu.Te nuinga, ka taea e te Iob te whakahaere i a koe me pehea te whakauru me te wehe i te FPGA me nga taumata ngawari, me te whanonga arorau, hei awhina i te XCS20-3TQ144I ki te maha o nga hoahoa porohita rereke.

Whakaahua Spartan / XL Express Aratau Aratau

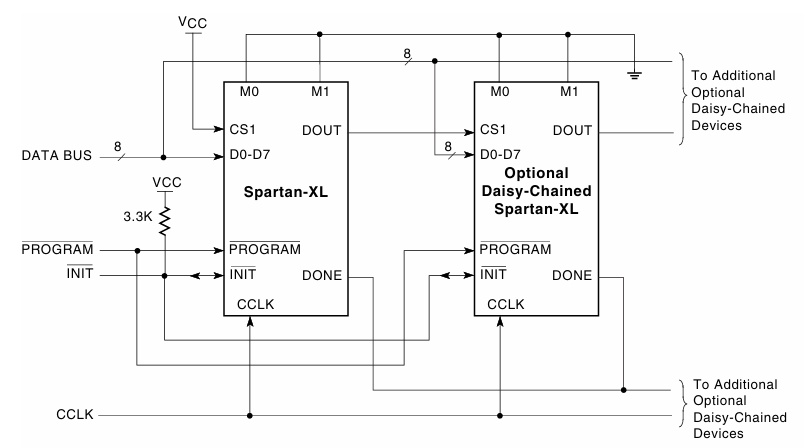

E whakaatu ana tenei hoahoa me pehea te Spartan-XL FPGAS, penei i te XCS20-3TQ144I, kua whakamaherehia te whakamahi i te aratau Express me te pahi raraunga 8-bit.Ko te maramara tuatahi ka whiwhi raraunga mai i te punaha ma te pine D0-D7.Ko te kaiwhakamaori 3.3kω ka toia te raina i te raina ki te kore he raru i te wa o te whakatakotoranga.Ko nga tohu whakahaere matua (kaupapa, i te waa, i mahia, me te cclk) puta noa i nga FPGAS katoa.I te wa e heke ana te papatono, ka rite nga maramara katoa mo te whirihoranga.Ka rere nga raraunga mai i te dout o te maramara tuatahi ki te D0-D7 o muri, ka taea e te Daisy-Stining o nga taputapu maha.Ko te tohu CCCK Clock e pupuri ana i nga mea katoa i roto i te tukutahi.He whai hua tenei huinga i te wa e tika ana kia whakariterite ngatahi nga FPGAS me te raupapa tika.

Tautuhi XCS20-3TQ444I

Tuhinga	Parapara
Kaimahitaonga	AMD / XILINX
Rārangitanga	SPARAN®
Whiu	Heri
Wahanga Mana	Neha kē
Te maha o nga tapanga / clbs	400
Te maha o nga huanga / cauns	950
Tapeke RAM e pa ana	12800
Tuhinga o mua	113
Tuhinga o mua	20000
Ngaohiko - toha	4.5v ~ 5.5v
Momo Momo	Maunga Matapihi
Pāmahana whakahaere	-40 ° C ~ 100 ° C (tj)
Paati / Take	144-LQFP
Ko te kete taputapu taputapu	144-TQFP (20x20)
Tau hua hua	XCS20

XCS20-3TQ144I tono

Te tukatuka tohu matihiko (DSP)

Ko te XCS20-3TQ4444I te kaha ki te whakahaere i nga tatauranga raraunga, ka tika mo te taapiri i nga mahi penei i te tātari, te whakarei ake i te oro, me te tukatuka ataata.Ko tana papanga FPGA e taea ai te hanga i nga paipa arorau ritenga e pai ana ki te whakahaere i nga mahi taihara-taimaha, he mea noa ki te whakakaha, me te whakaheke i nga punaha whakakorekore.Ka taea e koe te tarai i nga poraka tukatuka tika ki te taputapu, me te whakarite i te raro ngawari me te mahi pai ake i te whakamahi i nga miihini tuku iho, i nga kaiwhakaari noa ranei.

Nga punaha whakawhitiwhiti korero

I roto i nga papaaho whakawhitiwhiti korero, e tautoko ana tenei FPGA i te whakatinanatanga o nga momo kawa e whakamahia ana i roto i te whakawhiti raraunga, te whakatikatika, me te whakatikatika.Ahakoa i roto i nga punaha whakaheke penei i te eternet, i nga waahanga ahokore ahokore, ko te XCS20-3TQ1444I te whakarato i nga mahi arorau pono mo te waa-whaitake.Ko tana tiimatanga i / o cins me te whakatau urupare arorau e pai ana ki te whakahaere i nga ringaringa, te whakakao, te raaka, te whakahaere i te tohu tohu tohu i roto i te taputapu whakawhitiwhiti korero.

Nga punaha whakahaere me te miihini ahumahi

I roto i te automation wheketere, robotics, ko nga tono whakahaere motuka ranei, ka tukuna e te XCS20-3TQ144I te kaha o te waa ki te whakahaere i nga whakaurunga Sensor me nga whakaputanga AcToator.Ka taea e koe te hoahoa i nga koropiko tika e whakarite ana i te nekehanga tukutahi me nga urupare urupare, nui i roto i nga miihini CNC, nga kainoho, me nga punaha PLC.Ko te whānuitanga o te pāmahana umanga a ahumahi o te taputapu ka whakarite i te mau tonu me te mahi i roto i nga taiao whakahaere kino.

Nga punaha hoko raraunga

Ko te kaha o te tukatuka tere o te FPGA e whai hua ana ki te kohi me te whakahaere i nga rahi o nga raraunga mai i nga kaitahuri o te ingoa-ki-mamati (adcs), nga tohu, me etahi atu taputapu inenga ranei.He mea nui tenei ki te whai huataiao me te aro turuki i te taiao kei reira nga raraunga ka tukatukahia me te tātari i runga i te papaanga i mua i te takiuru, i tukuna ranei.Ko te kaha ki te whakarite i te arorau ka taea e te tātari, te whakakotahi, me te whakahōputu i nga awa o Sentor.

Te whakaahua me te tukatuka ataata

I roto i nga tono whakaahua-centrice penei i te tirotiro, te whakaari rongoa, me te matakite miihini, te xcs20-3tq144I ka taea te tukatuka i nga raraunga tuhi.Ka tautokohia e ia te kitenga i te taha, te whaiwhaiwhai i nga mea, te mahi pixel ranei i nga mahi tika i roto i te taputapu.Ka tangohia e tenei te pounamu tukatuka e pa ana ki nga mahi tuatahi-kaupapa i roto i nga mahi-utu nui me te pai ake o nga mahi i roto i nga tono e hiahiatia ana i nga punaha urupare tere.

Nga taputapu whatunga

Whakamahia ai i roto i nga pouako, nga huringa, me nga kaiwhakahaere o te whatunga, ka taea e te FPGA te whakahaere i te whakawhiti PRETT, te whakamaoritanga a te kawa, me te whakahaere poaka.Ka taea e koe te tarai i nga mahi motuhake penei i te tirotiro tirotiro, te whakamana ranei i te FPGA, te arotau i te punaha mo te iti o raro me te whakauru teitei.Ko tōna whānuitanga / o te hōtu i te hōtaka me te whai kiko kia ngawari ki te piri i waenga i nga paerewa whakawhitiwhiti rereke.

Hiko Automotic

Ko tenei taputapu e pai ana ki nga punaha waka penei i te miro, te whakakakahu i nga taonga taraiwa, me nga punaha taraiwa taraiwa.Ko tona kaha ki te tu ki te pāmahana ahumahi e whakaatu ana i te pumau i roto i nga taiao waka.Ko nga mahi penei i te tukatuka tohu mo nga whakauru kamera, i te whakauru raraunga mai i nga waahanga iti o te waka, ka taea te whakahaere i nga pahi whakawhitiwhiti-waka i roto i tenei FPGA.

Aerospace me te paruru

I roto i te Defense me Avelions, kei te whakamahia te whanonga me te whakataurite me te whakatau i te XCS20-3TQ144I te tukatuka tohu radar, te whakawhitiwhiti korero, me te whakahaere i te telmetring.Ko tana whirihoranga kore-kore me te tuku radiation e tau ana ki tana hoa mahi ngawari) kia pai mo nga punaha rerenga me nga mahi a te misioni.

Nga taputapu whakamatautau me te inenga

Ko te oscilloscope, he tātariranga arorau, me nga tohu tohu tohu e whai hua ana mai i te mahinga me te rongoa i tenei FPGA.Ka taea te hanga i nga papa whakamatautau ngawari ki te whakatika i te whakatipuranga, i te whakatipuranga tohu ranei te whakaputa i te arorau, ka pai ake te mohio me te tuku i nga pukenga.

XCS20-3TQ144I nga waahanga rite

• XCS20-4TTQ14C

Ko te XCS20-4TNQ144C he taapiri-hototahi ki te XCS20-3TQ444I, i hangaia i roto i te kete 144-pine me te tuku i te kotahi 113 i / o nga keti rau 20,000.Ko te rereketanga matua kei roto i tana tohu tere, kei hea te tohu "-4" e tohu ana i nga mahi iti ake ka whakaritea ki te putanga "-3".Ka whakahaerehia i roto i te waahanga pāmahana arumoni (0 ° C ki te 85 ° C), ka hangaia he whakakapinga mo nga tono kaore e hiahiatia ana te tohatoha taiao-a-taiao.Mo nga hoahoa o te taonga tuku iho hei whakarite i te hotera kete mo te mahinga nui, ka tukuna e tenei taputapu he whakakapinga-kore.

• XCS20-4PQ208C

Ko tenei momo ka tae mai ki te kete nui 208-titi me te tautoko i te 160 i / O Tini, neke atu i te 113 o te XCS20-3TQ144I.Kei te mau tonu te mana arorau me te tohu tere (-4), te tuku i nga kaha tukatuka rite.Ko te mea nui i / o O te mea e pai ana mo nga hoahoatanga e hiahiatia ana kia nui ake nga hononga o waho, penei i te whakahaere atanga, te tukatuka ranei i nga whakauru raraunga.He mea tika ano hoki ka hiahia koe ki te taui i / o me te kore e huri i te whakatinanatanga o te kaupapa.

• XCS20-4VQQ00C

Ko te XCS20-4vQ100C he whiringa taapiri i te kete 100-pin vqp me te 77 i / O nga titi, te pupuri i nga tatau o nga punaha 20,000 me te -4 te tohu tere.Ahakoa he iti ake nga titi, he iti rawa te tapuwae iti mo nga hoahoa kua tohatohahia e te poari.Koinei te mea pai mo te hunga e titiro ana ki te whakaiti i a raatau taputapu i te wa e penapena ana i te mahinga Core FPGA, ina koa i nga punaha whakauru, tono ranei.

Ko te XCS20-3TQ144I nga waahanga o te papatono

1. Whakauru Hononga

Ka tiimata te papatono ma te hanga hoahoa i to hoahoa tohu mamati ma te whakamahi i te reo whakaahuatanga taputapu (HDL) penei i te VHDL, Veilog ranei.Ko tenei taahiraa i mahia i roto i te tuhinga raupaparorohiko XILED ISE, e whakarato ana i te taiao whanaketanga whakauru mo te tuhi me te whakahaere i to waehere FPGA.I tenei waahanga, ka tautuhia e koe te whanonga o o mahi arorau, nga rehita, nga miihini whenua, me nga hononga rite ki nga whakaritenga o to tono.

2. Te whakahiato me te whakatinanatanga

Ina tuhia te waehere HDL, me hangai.Ko tenei mahinga ka whakamaori i to waehere taumata-teitei ki roto i te kohinga leges-questi e rite ana ki nga poraka arorau o roto o te XCS20-3TQ444I.I muri i te whakahiato, te mahere whakatinanatanga te mahere mo te punaha tinana o te FPGA.Ka tohua e ia nga waahanga arorau, nga huarahi honohono, me te whakarite kia tutuki nga tikanga o te aukati.Koinei te waahi ka hangaia e te ISE to hoahoa mo te rohe, te tere, te mana ranei i runga i o tautuhinga i whiriwhiria.

3. Nga whakatipuranga bitstream

I muri i te whakatinanatanga, kua hurihia te hoahoa ki te konae whirihoranga e mohiotia ana ko te bitstream (.bit).Kei roto i tenei konae nga korero katoa e hiahiatia ana ki te whakamahere i te FPGA, tae atu ki te whakatakotoranga o nga poraka arorau, te whakahaere, me te whirihora.He mea nui tenei mahi na te mea ko te Bitstream te mahi i waenga i to hoahoa raupaparorohiko me te whirihoranga taputapu.

4. Te whakamahere i te FPGA

Hei uta i te Bitstream ki te FPGA, ka whakamahi koe i te taputapu taputapu a-paanga kei roto i te ISE.Timata ma te hono i te XCS20-3TQ444I ki to rorohiko rorohiko ma te kaiwhakaari jtag hototahi penei i te taura taura xilinx.Te Whakaputanga o te tuku, a ka kitea te taputapu FPGA ma te whakamahi i te rohe-karapa.Na, tohaina to kōnae .bit i hangaia ki te taputapu kua kitea, ka kōkiri i te tukanga whakamahere.Ko te taputapu e whakawhiti ana i te bitstream ki te taputapu, te whirihora i tana whakaaro o roto.

5. whakamana

Ina oti te huringa, tirohia ko te FPGA e rite ana ki te kii.Ka taea te mahi tenei ma te whakamatautau mahi i runga i te poari whanaketanga, i te whakamatautau ranei, ma te whakahaere i te whaikorero i roto i te whakamahi i nga putanga ngaru.Mena kaore e tutuki te putanga i nga tumanako, ka hoki mai ki te urunga hoahoa, ki te whakahiato ranei ki nga mahi taapiri hei raru me te whakahou i to whakaaro.

XCS20-3TQ144I nga rahi

• Momo Pakihi: 144-TQFP (Pakihi Flat Flat Flat)

• Te rahi o te tinana: 20 mm × 20 mm

• Whakanekerite (LACKING SCAFING): 0.5 mm

• Momo Momo: Maunga Matapihi

• Paati / Take: 144-LQFP (iti-a-pepa-a-papaa kete)

Xcs20-3tq144i kaihanga

Ko te XCS20-3TQ144I i hangaia i te tuatahi Xilinx, Ko te kamupene rangatira i te mara o nga taputapu arorau e mohiotia ana mo te hangarau pioniering FPGA.Whai muri i te hoko a Xilinx Nga taputapu Micro Arā (Ami ) I roto i te 2020, ko nga hua Xilinx FPGA katoa, tae atu ki te XCS20-3TQ144I, kua hokona inaianei, ka tautokohia i raro i te waitohu AMD.Kei te haere tonu a AMD ki te whakapiki i te taonga tuku iho a Xilinx ma te tuku i te tautoko hoahoa, te whakahaere-roa-roa-roa, me te whakauru ki roto i te kohinga whanui o nga otinga whakahiato.Ka rite ki te kaiwhakanao whaimana, ka whakarite a AMD ki te uru atu ki nga tuhinga, taputapu raupaparorohiko, me nga rauemi e tika ana mo te whakamahi i nga whanau me nga whanau FPGA.

Wāhanga whakamutunga

Ko te XCS20-3TQ4444I tetahi maramara pono me te maamaa e mahi pai ana i nga kaupapa hiko, ina koa ko te hunga whakaaro nui me te kaha o te whakahaere.Ka taea e ia te hapai i nga taiao uaua, ka tautoko i te whakamaherehere-a-roto, me te mahi pai mo nga mea penei i te tukatuka tohu, miihini hangarau, nga punaha whakawhitiwhiti, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha whakawhitiwhiti korero, me nga punaha Whakawhitiwhiti, me te maha atu.Ka taea hoki e koe te whiriwhiri i nga waahanga rite o te maramara me te iti ake o nga titi ranei i runga i o hiahia o to hoahoa.He riterite te whakamahi i nga taputapu Xilinx.Ahakoa i mai i te whanau FPGA pakeke, he mea whai hua i tenei ra, ka tautokohia e AMD, te kamupene e whakahaere inaianei i nga maramara Xilinx katoa.

Pdf datasheet

XCS20-3TQ44I Datasheets:

Xilinx tutuki211 certrat.pdf

Spartan, Virtex FPGA / SCD 18 / Oketopa 2010.pdf
