TMS320C6713BZDP225 DSP Guide: Nga waahanga, Pinout, Tono, Tono, Nga Whakataunga me te Datasheet

Ko tenei aratohu e pa ana ki te TMS320C6713BZDP225, he kaiwhakaari tohu tohu-tere-teitei (DSP).E whakamarama ana me pehea te mahi o te maramara, he aha te mea e whakamahia ana, me te aha e pai ai te whiriwhiri mo nga mahi e hiahia ana ki te tukatuka tere me te tika.Ka kapi te aratohu i nga waahanga matua o te maramara penei i te tere o te 225 MHz, te tautoko-a-waahi, me nga taputapu whakamarama.Ka whakaatu hoki me pehea te hono atu, me pehea te whakamahere i te taahiraa, ka taea te whakamahi, me nga waahanga ke atu ka taea e koe te whiriwhiri mehemea e hiahiatia ana.

Pūtea kōrero

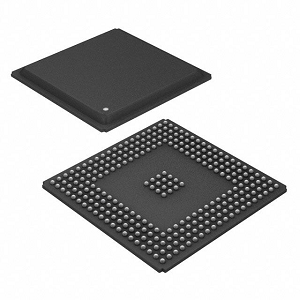

TMS320c6713BZDP225 LIMIT

Te Tms320c6713BZDP225 Ko te kaiwhakaari tohu tohu-a-puku nui (DSP) i hangaia hei whakahaere i nga mahi tere-nui me te nui.No te papaa TMS320C6000 ™ ™ te whanau C67X, ka whakahaerehia tenei maramara i te tere o te 225 mhz me te neke atu i te 135 mflops me te 1800 ngaki o te mana tukatuka.I hangaia i te taha o te kupu whakarei ake i te wa roa (vliw)Ko te taputapu e whakauru ana i te 264 KB o te RAM RAM me te tautoko i te mahara o waho penei i a Saram raua ko SDram na roto i te atanga mahara e 32-bit.Ka tukuna hoki e ia te tautoko o te koiora, tae atu ki nga tauranga rangatū maha (MCASP), atanga manaaki nama (MCBSP), me te kaiwhakahaere o te 16-Channel mo te nekehanga raraunga.

Kia mau ki o whakahau umanga o te TMS320C67713BDP225 i tenei ra ki te pupuri i o kaupapa kaore i te roa.

TMS320C6713BDP225 Tauira CAD

TMS320C6713BZDP225 tohu

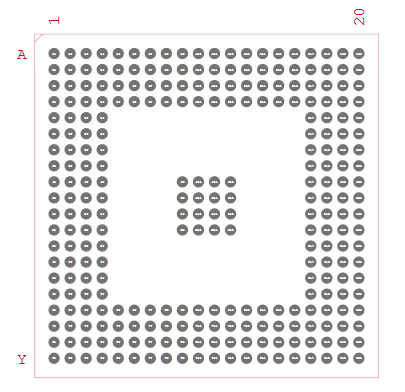

Tms320c6713BZDP225 tapuwae

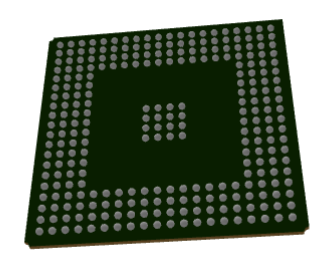

TMS320C6713BDP225 3D tauira 3D

TMS320C67713BZDP225 Nga waahanga

Hoahoanga matua: Ko te kaitukatuka e ahu mai ana i runga i te hoahoanga VliW, ka taea e ia te tuku kia waru nga tohutohu i roto i te waa o ia huringa karaka.Ma tenei whare pukapuka e whakanui ake i te whakauru me te whai hua, te whakarite i te maramara e tika ana mo nga tono-uaua e rite ana ki te tukatuka me te tātari.

Tere te karaka: Te whakahaere i te tau 195 MHz, ka tukuna e te maramara nga kaha tukatuka tere tere.Ko tenei tere karaka e whakarite ana i te tauhokohoko taurite i waenga i nga mahi o te mahi me te kaha o te kaha, he pai ki nga punaha whakauru me nga punaha umanga.

Mahinga: Me te kaha ki te mahi ki te 1350 miriona mahi-ira mo ia rua (MFLOPS) me te 1800 miriona taara ia rua (MFLOp is algorithms matatini me nga raupaparorohiko nui-rahi.

Mahara i runga i-CHIP: Ko te kaiwhakaari e whakauru ana i te 264 kb o te mahara tere tere.Ma tenei ka taea te uru atu ki nga raraunga nui me nga tohutohu, ka whakaheke i te tere me te whakapai i te tere tere.

Atanga Whakamatau Matauranga o waho: Ko te atanga mahara mo te 32-bit motuhake (EMIF) e tautoko ana i te whānuitanga o nga taputapu mahara o waho, tae atu ki a SAM, SDRAM, me te Flash.Ma tenei ka taea e te punaha te whakawhānui i te kaha mahara i runga i nga whakaritenga tono.

Ngaohiko whakahaere: Ka whakahaerehia te maramara i runga i te ngaohiko matua o te 1.26V hei whakaiti i te whakamahi kaha, me te pupuri i te hototahi ki te 3.3V i / o nga tikanga i roto i nga punaha whakauru.

Nga tauranga rangatū maha-hopukina: Kei roto i te rua o nga hononga MCASP mo te tuku me te whiwhi raraunga oro-maha.He mea nui enei tauranga ki nga tono penei i te riipene oro, te tohu reo, me te tukatuka puoro mamati.

He maha nga tauranga rangatū maha kua pahure : Tokorua nga McBSPs e tuku ana i te whakawhitiwhiti korero rangatū-tere mo te hono me nga waehere, mamati, etahi atu taputapu rangatū ranei.Ka whakaratohia e ratou te ngawari ki te whakawhiti i nga raraunga oro me te whakahaere.

Atanga Kaihauturu-Hoko (HPI): Ko te HPI 16-bit e taea ai te whakawhiti tere me te whakawhiti i waenga i te DSP me te kaitukatuka manaaki, tuku i te whakawhiti raraunga i te wa e whakahekehia ana te punaha whakahaere.

TMS320C6713BDP225 Pinut Limigram

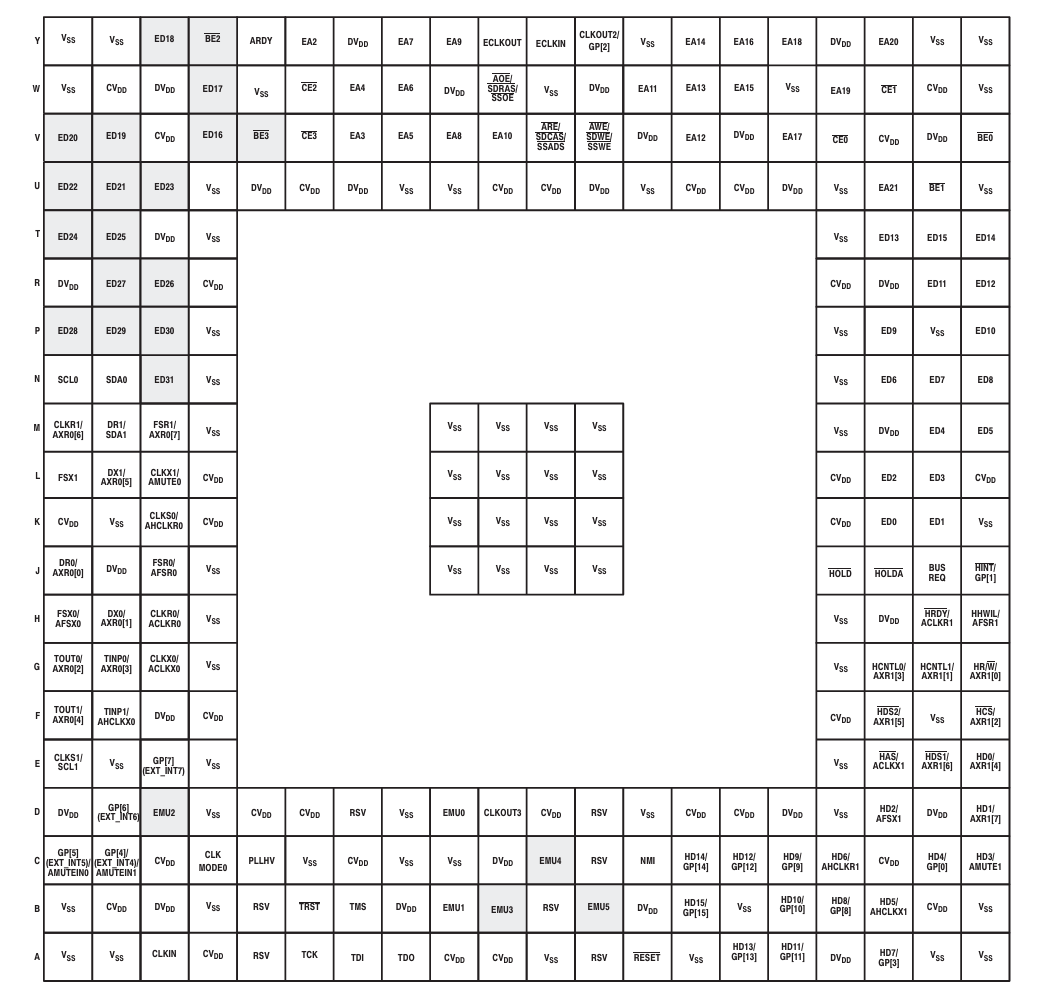

Ko tenei hoahoa pinout e whakaatu ana me pehea nga hononga o ia hononga (ko "poro" ranei) ka whakaritea i raro o te pouaka TMS320C677125, e whakamahi ana i te kete BGA.Ko nga rarangi (a ki te Y) me nga pou (1 ki te 15) Hangaia he raarangi, a ko ia tapawha e whakaatu ana he aha te mahi, te mana whakahaere ranei i tukuna ki taua waahi.He maha nga titi o te maramara penei i te VSS (papa) me te CVDD, DVD ranei (ka horahia te mana ki te pupuri i te maramara.Pins penei i te ckin, tautuhi, tms, tdi, and tdo e tata ana ki te raro ka whakamahia mo te huringa me te tuku i te jtag.

Ko etahi atu o nga titi e hono ana i te kaiwhakawai ki nga waahanga o waho penei i te mahara me etahi atu taputapu.Kei roto i enei ko nga raina Wāhitau (EAX), Raina Raraunga (EDX), Chip Ka tohua te maramara (CEX), me nga tohu mana (PUBLQ, etc.).Ka kite ano hoki koe i nga titi mo te whakawhitiwhiti korero ano penei i te MCBSP, me te kaupapa-a-rorohiko I / OS (GPIo), kia ngawari ai te maramara mo nga hoahoa maha.I te waenganui o te maramara, he nui ake nga ves me nga titi vdd ka hono ngatahi hei awhina i te mana pumau me te pauna wera.Ko tenei tahora ka awhina i te tukatuka pai, ina koa kua hangaia mo nga mahi tukatuka tohu tere-tere.

TMS320C6713B Whakapaipai Whakaora Mahi

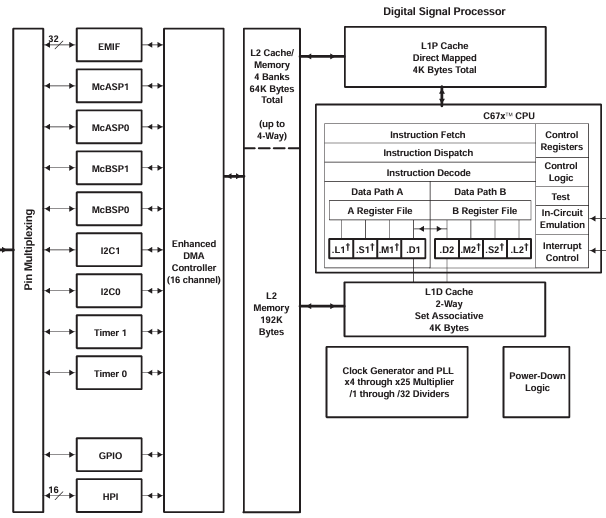

Ko te hoahoa poraka mahi a te TMS320C6713B, tae atu ki te TMS320C67713BZDP225, e whakaatu ana me pehea te mahi a tenei Kaituku tohu tohu (DSP) me etahi atu waahanga.I te pokapū ko te C67X + CPU CE, e whakamahi ana i tetahi momo hoahoa motuhake e kiia nei ko Vliw (tino kupu tohutohu).Ma tenei ka taea te rere ki te waru nga tohutohu i te wa ano, ka tino tere mo nga mahi me te tukatuka tohu ranei.E rua nga huarahi o te kaitukatuka, te huarahi a te me te ara b, ia ake me ona ake huinga o nga rehitatanga me nga waahanga mo te whakahaere i nga mahi pāngarau me te arorau.Ka awhina tenei i te kaitukatuka ki te whakahaere i nga tatauranga uaua me te pai.

Mo te mahara, kei roto i te DSP nga Karaka mo nga tohutohu me nga raraunga (4KB ia) me te maumahara L2 nui (192kb), ka taea te whakamahi tika.Kei reira ano hoki te kaiwhakahaere cache / maumahara e whakahaere ana ki te wha 64kB i nga poraka mahara 64kb, ka awhina i te whakauru raraunga.Kei roto i te maramara tetahi kaiwhakahaere DMA me 16 nga awa hei neke i nga raraunga i waenga i nga mahara me nga peripherals kaore i te whakaheke i te PTU.Ka tautokohia nga momo hononga penei i te EMIF mo te mahara o waho, MCASP me te Mcbsp mo te whakawhitiwhiti korero rangatū, I2C, Timers, Gpio, Gpio, Gpio, Gpio, Gpio, Gpio, Gpio, Gpio, me te HPI mo te taunekeneke manaaki.Ka honoa enei ma te whakamahi i te maha o nga tohu, te tuku i te whirihoranga ngawari i runga i nga hiahia o te kaupapa.Kei a ia ano te punaha karaka me te PLL e whakatika ana i te tere ma te whakarei ake i te karaka whakaurunga, me te arorau-kaha ki te whakaora i te kaha.Mo te tohetohe me te whakahaere pūnaha, kei roto i te waikawa me te whakahaere pokanoa.

TMS320C6713BZDP225 Whakariterite

Tuhinga	Parapara
Kaimahitaonga	Texas taputapu
Rārangitanga	Tms320c67x
Whiu	Heri
Wahanga Mana	Kakama
Tuhinga	Te waahi ka rere
Āati	Atanga Kaute, I2C, MCASP, MCBSP
Reiti karaka	225MHZ
Maumahara kore-volatile	Ā-waho
RAM RAM-maramara	264kb
Ngaohiko - i / o	3.30v
Ngaohiko - matua	1.26v
Pāmahana whakahaere	0 ° C ~ 90 ° C (TC)
Momo Momo	Maunga Matapihi
Paati / Take	272-BBGA
Ko te kete taputapu taputapu	272-BGA (27x27)
Tau hua hua	TMS320

TMS320C6713BZDP225 Tono

Te tukatuka oro

Ko te TMS320C6713BZDP225 e whakamahia whānuitia ana i roto i nga punaha oro na te mea nui o tana mahinga me te kaha ki te tukatuka.He mea pai mo nga mahi penei i te taurite, te tātari, te whakatipuranga, me te mana o te ao hihiri i roto i nga whakaranu mamati, me nga mahi a te studio.Ko tana tautoko mo nga tauranga rangatū maha (MCASP me MCBSP) ka tino pai mo nga mahi whakauru / tuhinga whakaputa, nga punaha tohu reo, nga taonga puoro a-kounga, me nga punaha whakakao.

Torotoro waea

I te mara o te telecom, ka whai waahi tenei dsp ki te whakahaere i nga awa raraunga tere-tere me nga kaupapa whakarereke matatini.Kei te whakamahia i roto i te tukatuka baseband i roto i nga teihana turanga pūhui me nga tohu.Ko te kaha o te kaiwhakaari ki te whakahaere i nga algorithms matatau mo te whakatikatika hapa, ko te aukati i te whakaaturanga, me te kohinga raraunga e whakaatu ana i te reo pono me te tuku raraunga puta noa i nga hononga.Ka tautokohia ano hoki te tohatoha waka whatunga me nga mahi tukatuka i nga mahi tukatuka i nga pouako me nga huringa, whai hua ki nga punaha whakawhitiwhiti korero.

Te whakatau rongoa

Ko te TMS320C6713BZDP225 e whakamahia ana i roto i nga taputapu rongoa penei i te ultrasound, CT, me nga miihini MRI.Ka taea e ia te tukatuka tere o nga raraunga whakaahua, te mahi i nga mahi penei i te whakaheke tangi, te whakarei ake i te taha, me te hanga i te ahua i te waa.Ma te kaha o nga waahanga arithmetic me te whakahaere mahara mahara, ka pai ake te maarama o tenei mate me te whakaiti i nga rerenga korero.He mea nui tana whakautu mo nga tono e noho ana te tiaki manawanui, i nga tikanga whakahaere ranei i te waa.

Te Ahurangi Ahumahi

I roto i nga taiao whakahaere ahumahi, ka whakawhirinaki tenei DSP mo te whakahaere motuka, nga karetao, me te aro turuki.Ka tukatuka i nga raraunga pūoko mai i nga motuka me nga kaiwhakaari hei whakarite kia tika te whakahaere nekehanga, he mea nui mo nga miihini CNC, nga raina huihuinga, me nga karetao.Ko tana tukanga tohu tere e taea ai e nga punaha urupare urupare pono, me whakarite te kaha o te kaha me te haumaru whakahaere.Ka whakamahia hoki te taputapu i roto i nga whatunga snomsor maamaa ki te mahi tātari raraunga a rohe me te whakaheke i te kawenga ki nga punaha tuuturu.

Nga punaha automotive

I nga waka hou, ka tautokohia e tenei DSP nga tono whakahoahoa me nga tono haumaru.Ka whakaputa i te tukatuka raraunga oro me te ataata mo nga punaha whakangahau mo te motuka, tae atu ki te whakakorekore me te whakarei ake.Ano, ko te tukatuka i nga raraunga pūoro i roto i nga punaha taraiwa taraiwa matatau (Adas), ka awhina i te kitenga o te ahanoa, nga whakatupato a te ara, me te mana whakahaere.Ko te pono me te tere ka pai ki te mahi i nga mahi i roto i nga hiko-hiko.

Hoia me te aerospace

Ko te TMS320C6713BZDP225 e whakamahia ana i te radar, sonar, me nga punaha whakawhitiwhiti korero i roto i nga tono paruru.Ka whakahaerehia e ia nga tohu tohu, te tātari haruru, me te tātari poipoi mo nga punaha tirotiro me nga punaha whaainga.I a Aerospace, ka tautokohia e ia nga tohu whakawhitiwhiti korero a te amiorangi me te tukatuka telmetry.Ko te kaha o te kaitukatuka ki te tu ki te akiaki i nga kawenga raraunga me te tuku putanga i te pono ki nga taiao tuuturu me te teitei.

TMS320C6713BDP225 nga waahanga rite

• TMS320C6713BDP225

Ko te TMS320C6713BDP225 he rereketanga o te TMS320C67713BDP225, te tohatoha i te tere karaka 225 MHZ me te 122-pōro BGA.Ko te rereketanga o te tuatahi kei roto i nga momo whakatipuranga o roto, he iti noa ranei te hono ki te pāmahana o te pāmahana, e pa ana ki te whakarite i te mekameka, te ture ture ranei mo etahi taiao.Mai i te mea ka tukuna e ia te mahinga rite me te huringa titi, ka whakakapi hei whakakapinga-maturuturu-hei whakakapi i tetahi o nga waahanga rereke mena ka kore e waatea te BZDP225.

• TMS320C6713BDP300

Ko te TMS320C6713BZDP300 e whakanui ana i nga mahi tere me te tere tere o te 300 MHz i te wa e pupuri ana i te kete BGA me nga whakaritenga ngaohiko.Ko tenei tere tukatuka ka taea te whakatutuki tere i te algorithl-ira mo te rere-a-ira, he mea pai mo nga tono e tono ana kia piki ake te tukatuka reo me te hokonga raraunga.Mo te hunga e titiro ana ki te whakarei ake i nga mahi o te punaha kaore he rongoa, he whakahoutanga pai rawa atu mo te putanga 225 MHV.

• TMS320C6713BDP300

Ko te TMS320C6713BGDP300 e tuku ana i te mana tukatuka 300 MHz, engari kia rite ki te BGDP225, ka whakauru pea i nga rereketanga iti i roto i nga taonga o roto, o roto ranei.Ka mau tonu te pine-hototahi me te mahi i roto i te nuinga o nga keehi tono.Na tenei ka tino pai te mahi, ina koa mo nga taiao ahumahi me nga taiao kua whakaritea ranei kei hea te waatea me te whakatutukitanga.

TMS320C67713BDP225 Nga mahi a te papatono

1. Whakatu i te taiao whanaketanga

Hei tiimata te papatono TMS320C677713BDP225, me whakauru e koe te waehere waehere waehere (CCS), Nga taonga whanaketanga a Texas '.E tautoko ana te taiao nei i te whakahiato, te tuku, me te whakahaere i nga kaupapa DSP.Whakauruhia te kete SSP Starter (DSK) me tetahi Poari Whakawhanake Tautoko ma te USB me te JTAg Atanga ranei ki to PC.Kia mahara ka pai te whakahaere o te poari, ka tika te whakauru o nga taraiwa.Ina whakaae ana a CCS i te Hono Hardware, kua rite koe ki te whirihora i to mahi mahi kaupapa.

2. Te waihanga me te whirihora i tetahi kaupapa hou

Tuwhera CC me te hanga i tetahi kaupapa hou i whakatapua ki te taputapu TMS320C677713.Whiriwhiria te whirihoranga whaainga e tika ana, ko te kowhiri i te C6713 DSP CORE.Whai muri i tera, Whirihorihia nga tautuhinga raima me nga kaihoroi, ko te tautuhi i nga waahanga mahara, te tautuhi i nga raarangi, me te whakatika i nga haki arou.Mena kei te whakamahi koe i tetahi whare pukapuka tuatoru, ko te DSP / BIOS ranei, ko tenei ano hoki te waahi ka tapiritia e koe ki te taiao kaupapa.

3. Whakawhanake i to waehere tono

Na kua tae ki te wa ki te tuhi i te tono tūturu.Ka taea te tuhi i te waehere ki C mo te ngawari, ki te huihuinga ranei mo te mahi nui.Ko te C6713 e tautoko ana i te whakahaere tino pai o te algorithms, a ka tukuna e Tips Libraries nga whare pukapuka DSP (e.g., DSPLib, IMGLIB) kia tere te whanaketanga.Kia mahara ki te hoahoa me te whakahaere mahara i roto i te hinengaro, ma te whakamahi i te RAM a-roto i te wa e whakarite ana i nga raraunga nui i roto i te maharatanga o waho na roto i te EMIF.Ko te tukatuka tohu i te nuinga o te wa e mahia ana i te aukati tere, te whakahaere i te pu, me te whakahaere pokanoa, me te hanga i to arorau.

4. Hanga me te tuku i te tono

Ki te waehere puna kua rite, whakamahia ccs hei hanga i te kaupapa.Ko te mahinga hanga e whakakotahi ana i te waehere me te hono ki te whakaputa i tetahi konae.Utaina tenei putanga ki te DSP ma CCS.Ka taea e koe te tiimata i te tukanga whakaheke ma te whakamahi i nga Utauta CCS, te whakarite i nga waahi, tirohia nga taurangi, nga rehita tirotiro, me te taahiraa i nga tohutohu.He mea nui tenei taahiraa mo te hopu i nga take arorau ranei, ina koa i nga mahi tukatuka tohu.

5. Whakamatau me te arotau

Ina whakahaerehia e to papatono me te kore hapa, te mahi i nga whakamatautau mahi hei whakarite kia rite ki te hiahia o nga keehi whakamahi.Te whakamahi i nga taputapu a CCS te tohu me te tohu tohu hei ine i nga tohu mahi penei i nga huringa ako, te whakamahinga mahara, me te tukatuka i nga mahi tukatuka.I runga i enei tirohanga, tirohia to waehere mo te mahi tere me te pai o te rauemi.Ko nga tikanga arotahi noa ko te wewete i te whakauru, te whakaiti i nga hononga mahara, me te whakamahi i te hoahoanga Tohunga Tohunga o te Vliw DSP Core.

6. Whakahuahia te tono

Whai muri i te whakamatautau me te arotautanga, te whakarite i te hanga-rite te hanga-rite.Mena kei te haere takitahi te DSP, me whakarite e koe te tono ki te mahara koreutu-kore kia pai ai te peeke i runga i te mana-ake.Ko tenei taahiraa ka hiahia koe ki nga taputapu penei i te kaitohu Flash, te whirihoranga bootloader ranei.Hei mutunga, tuhinga te tukanga whakarite, mahere mahara, hanganga waehere rauemi, me te whanonga pūnaha hei tautoko i te whanaketanga, te whakahou, te hiahia ranei.

TMS320C6713BZDP225 Painga

Te Whakatikatika-Point

Ko te TMS320C6713BZDP225 e whakarato ana i te tautoko whenua mo nga mahi pira-ira, e wehe ana i te maha o nga DSP-Point.Ko tenei kaha ka tino ngawari ki te whakawhanaketanga o nga algoriths matatini matatini ma te whakakore i te hiahia mo te rongoa a-ringa me te whakahaere kaupapa-whakarite.He mea nui te whakarite i te wa e mahi ana i te wa e mahi tahi ana me nga raraunga hihiri, me nga raraunga taapiri ranei, he tika ake te ngawari ki te whakamana i te whakamatautau.

Te hoahoanga pai

I te pokapū o te TMS320C6713BZDP225 e kii ana i te hononga o te kupu tohutohu (VLIW) ka taea e te kaituku te tuku kia waru nga tohutohu mo ia huringa karaka.Ko te whakapiki i tenei hangai i te kaha, ka pai te mahi i te maramara-taumaha penei i te kaha o te mahi a te punaha me te whakamahi i nga punaha maha.I hangaia te hoahoanga ki te riipene mo te whakariterite-a-tau mo te taumata-a-tau, ka awhina i te whakaiti i te tere me te whakapai i te tere.

Te Whakawhiwhinga Pripheral

Ka hangaia te DSP me te kaha o te / o te maumahara ki nga tauranga rangatū maha (MCASP), me te atanga maharatanga o waho e 32).Ko enei hononga ka ngawari ki te whakauru ki etahi taputapu o waho penei i nga tohu oro, nga tohu, nga kaitahuri raraunga, te mahara ranei o te RAM / AMAM RAM.Ko nga peripherals whakaurutanga e whakaiti ana i te hiahia mo te arorau o waho, te kaituku ranei, te awhina i te hoahoa punaha me te utu o te punaha.

TMS320C6713BDP225 Nga Rahi Pahi

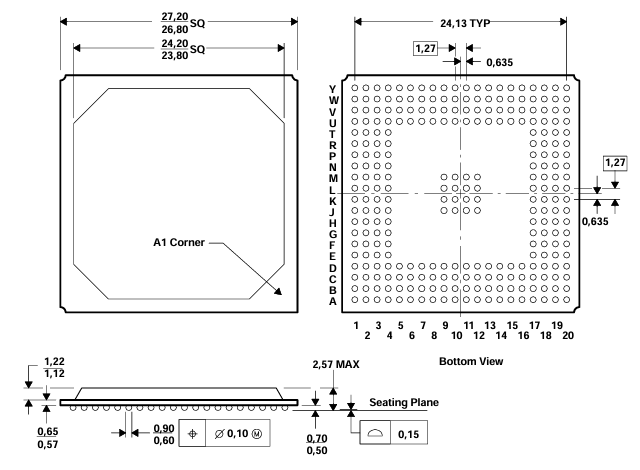

• Momo Pakihi: Porohiko Poihau Poihau (PBGA)

• Te rahi o te tinana:

Ingoa: 24.20 mm × 24.20 mm

Te iti: 23.80 mm × 23.80 mm

Teitei: 24.20 mm × 24.20 mm (waho o waho)

• Poikita Pouaka: 1.27 mm angamaheni

• Diameter pōro: 0.90 mm (nominal), 0.60 mm (min)

• Te teitei o te kete: 1.22 mm (max), 1.12 mm (min)

• Waka rererangi ki te pokapū pōro: 0.15 mm

• Whānu pōro: 20 × 20 grid me etahi o nga tuunga ngaro (tapeke 272 pōro)

• Waehere putanga waehere: S-pbga-n272

Whakaputuhia te Panui

TMS320c6713BZDP225 Kaihanga Kaihanga

Ko te TMS320C6713BZDP225 ka hangaia e te Texas taputapu (Ti), he kaiarahi mohio a te ao i roto i te umanga semiconductor.Ko te upoko i Dallas, Texas, kua oti te hanga e ia he ingoa roa mo te whakahoutanga i nga mahi tukatuka me te whakauru.Ki nga tau tekau ma wha o nga tohungatanga ki te tukatuka tohu mamati, i whakawhanakehia e te TMS320C6000 ™ i whakarewahia te raupapa C6713) ki te whakatika i nga hiahia rorohiko matatini puta noa i nga umanga.I te kaiwhakanao, ko te Ti ka kaha te whakahaere i te kounga o te kounga, me te tautoko i nga taputapu raupaparorohiko, tae atu ki nga wharetohu waehere waehere me nga whare rorohiko waehere.He maha nga titi kaore anake mo te taputapu mahi nui penei i te TMS320C677130

Wāhanga whakamutunga

Ko te TMS320C6713BZDP225 he DSP kaha ka taea te whakahaere i nga mahi taumaha penei i te tukatuka tika, nga tohu whakawhitiwhiti, nga whakaahua rongoa, me nga miihini atamai.He tere, he maha nga nama, ka hono tere ki te mahara me etahi atu taputapu.Kei te whakamahia i roto i nga mara maha penei i te oro, te telecom, te hauora, nga wheketere, nga waka, nga motuka, me nga punaha paruru.Ka haere mai hoki me te tautoko pai, taputapu mo te whakawhanaketanga, me te pono mo te wa roa.Te nuinga, he tino mohio, he pono hoki mo nga kaupapa uaua e hiahia ana ki te tukatuka kaha.

Pdf datasheet

TMS320C67713BDDP225 datasheets:

Nga Kaipupuri Pūhiko Cylindrical.pdf

Pae Whakataetae Tohu 11 / Sep / 2014.pdf

TMS320C6713B.pdf
