XC2S100E-6FTG256C FPGA Aratohu: Whakatauaki, Nga waahanga, me nga Tono

Ka tirotirohia e tenei aratohu te XC2S100E-6ftg256C, he utu utu-whai hua me te Vergatile i hangaia mo nga punaha whakauru, mana whakahaere, me nga tono arorau.Ma te whakakotahitanga o nga punaha arorau, poraka me te taapiri i te RAM tohatoha, me te ngawari, he otinga tuuturu mo nga tono hou me te tautoko a nga punaha hou.I roto i tenei aratohu, ka ako koe i te aha e taea e tenei FPGA, me pehea te hanga, me pehea te whakamahi, me te aha e pai ake ana i tenei ra.

Pūtea kōrero

XC2S100E-6FTG256C Panui

Te XC2S100E-6ftG256C He mahinga nui, he utu iti-utu mai i te whanau Spartan-IIE, i hangaia mo nga punaha whakauru, te miihini ahumahi, me nga hoahoa mamati mamati.Ma te kaha o te 100,000 nga tatau o te punaha me te 2,700 nga pūtau arorau, ka tautokohia e tenei taputapu nga tono arorau i te wa e pupuri ana i te kaha o te kaha 1.8V.Ka whakauruhia e 40 kbits o te Poraka RAM me te 38,400 nga waahanga o te RAM kua tohatoha, e tuku ana i nga kaihoahoa mo nga mahara mahara ngawari.Ko te mahi tere ki te 275 mhz, e tautoko ana i te tukatuka raraunga tere mo nga mahi nui-waa.I hangaia ma te hangarau 0.15 μMo hangarau CMOS, ko te tohu tere -6 e whakaatu ana i tetahi tohu mahi pono e tika ana mo te nuinga o nga tono tirotiro.Ko te whanau Spartan-IIE, kei roto i te XC2S100E-6ftg256C, kei te 600K Gates me nga waahanga e wha nga waahanga mo te mahi Arithmetic.

Mena kei te rapu koe mo nga otinga FPGA pono, ko te XC2S100E-6ftg256C he whiringa totika, kia kore e waiho i o whakahau moni ki a maatau i nga wa katoa

XC2S100E-6FTG256C Nga waahanga

Te kaha o te arorau: Ko te XC2S100E-6ftg256C e tuku ana i nga keti 100,000 o te punaha, e whakarato ana i te whakaaro nui mo nga hoahoa mamati matatini.Ana 2,700 nga pūtau arorau e mahi ana hei kaupapa matua mo nga poraka arorau e whakarite ana e taea ai te whānuitanga o nga mahi kua tautuhia-kaiwhakamahi.

Maumahara whakairo: Kei roto i tenei FPGA nga 40 kbit o te RAM Poraka, he pai ki te puremu, te whakarite i te rima, te whakatinana ranei i etahi atu waahanga mahara i roto i te hoahoa arorau.

RAM tohaina: Hei taapiri atu ki te aukati i te RAM, ka tukuna e ia te 38,400 nga waahanga o te RAM tohatoha ka taea te whakamahi mo nga waahanga mahara taapiri puta noa i te papanga arorau.He whai hua tenei mo te whakatinana i nga tepu tirotiro iti, te raraunga whirihoranga ranei e tata ana ki te tukatuka i te arorau.

Kaiwhakamahi i / o pine: Ko te taputapu e whakarato ana ki te 176 te kaupapa i / o nga titi, ka taea te whakauru ki te aripherals, nga taputapu mahara o waho, etahi atu mea ranei i te punaha.

Te nui o te waa mahi: Ma te reanga karaka o roto o te 275 mhz, ka taea e te XC2S100E te tukatuka tere tere me te tautoko i nga mahi tere e tika ana ki nga punaha whakahaere, whakawhitiwhiti korero, me te hoko.

Ngaohiko matua: Te whakahaere me te ngaohiko matua o te 1.8V, kua hangaia te taputapu mo te iti o te kaha o te mana i te wa e mau tonu ana te mahinga mo nga tono o waenganui.

Hangarau tukatuka: Hangaia ma te whakamahi i te tukanga o te 0.15-micron, ko tenei taputapu toenga te kaha ki te kaha o te waiariki me te whakarato i nga mahi pumau i raro i nga waahanga ahumahi.

Tohu tere: Ko te tohu tere "-6" e tohu ana i te momo mahi paerewa i roto i te raupapa Spartan-IIE.He pai te whakakotahitanga o te tere me te kaha kaha ki te whānuitanga o nga hoahoa mamati.

Xc2s100e-6ftg256c poraka poraka

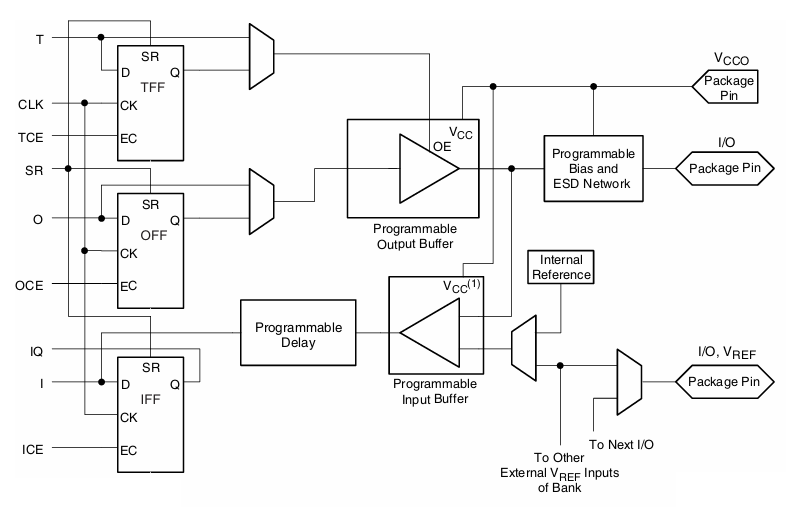

Poraka Input / Putanga (IOB)

Ko tenei hoahoa e whakaatu ana me pehea te XC2S100E-6ftg256C FPGA e whakahaere ana i nga tohu e haere ana, e puta ana i roto i nga titi.Ko te poraka whakauru / putanga (IOB) ka taea e koe te whakahaere i te wa me pehea te neke o nga raraunga i waenga i te FPGA me te ao o waho.He rereke nga waahanga mo te whakauru, te putanga, me te arorau whakahaere.I te taha putanga, ko nga tohu ka ahu mai i te flip-flops (TFF me te atu), e penapena ana i nga raraunga.Ko enei e whakahaerehia ana e te karaka (clk), whakahohea nga tohu (TCE, OCE), me te whakauru (SR).Ko nga raraunga putanga ka haere i roto i te kaikopere procermable e tarai ana i te tohu ki te titi.Ka taea e tenei kaiutu te kaha mo te kaha me te tere me te tiaki i te hiko hiko (ESD).Mo nga whakauru, nga tohu mai i te PIN e haere ana i te poraka roa a ka whai i te kaitohu whakauru.Ka taea e tenei kaiutu te whakatika me pehea te panui i te tohu, i runga i nga taumata ngaohiko me nga paerewa.Ko te huringa tohutoro (vere) ka awhina i te whakatau me pehea te tukatuka i te whakauru, ina koa ka whakamahi i etahi momo tohu.

Aratau Whakariterite

Ko te hoahoa e whakaatu ana i te whirihoranga aratau Slave mo te XC2S100E-6ftg256C Spartan-iie fpgas mai i te AMD XILINX.I roto i tenei whakatakotoranga, he maha nga FPGAS e whakamaheretia ana i te wa ano ma te whakamahi i te pahi raraunga 8-bit (7: 0]), he karaka whirihoranga noa (cclk), me nga tohu whakahaere penei i te tuhi me te kaupapa.Ka whiwhi ia FPGA i nga raraunga whirihoranga i roto i te rite, te tuku mo te tere tere ki te whakarite i nga waahanga rangatū.

Kei ia FPGA tana tohu M0-m2 te papa, te whakanoho ki te aratau papaa, kei te peia nga raraunga whirihoranga ki roto i te taputapu e tetahi kaiwhakahaere o waho.Ko te CS (maramara Whiriwhiria te raina kia taea ai nga taputapu takitahi, kia kotahi noa te wa e kaha ana te FPGA i te wa e whirihora ana ki te karo i te tautohetohe pahi.Ko nga tohu pukumahi me te mahi kua oti te awhina i te mana o ia taputapu i te waa o te mahi, i te wa e tohatohahia ana te titi ki te whakakotahi i nga whakaaro katoa puta noa i nga taputapu katoa.Ko nga kaihoroi totoka-i runga i te mahi me te whai i nga taumata arorau tika i te wa e kore ai e mahi.

XC2S100E-6FTG26C Whakatakotoranga

Tuhinga	Parapara
Kaimahitaonga	AMD / XILINX
Rārangitanga	Spartan®-iie
Whiu	Heri
Wahanga Mana	Neha kē
Te maha o nga tapanga / clbs	600
Te maha o nga huanga / cauns	2700
Tapeke RAM e pa ana	40960
Tuhinga o mua	182
Tuhinga o mua	100000
Ngaohiko - toha	1.71v ~ 1.89v
Momo Momo	Maunga Matapihi
Pāmahana whakahaere	0 ° C ~ 85 ° C (TJ)
Paati / Take	256-LBGA
Ko te kete taputapu taputapu	256-ftbga (17x17)
Tau hua hua	XC2S100E

XC2S100E-6FTG256C Tono

Nga punaha Ahumahi me nga punaha whakahaere

Ko te XC2S100E-6ftg256C he mea pai mo te whakatinana i nga kaupapa whakahaere-a-ringa-arorau i roto i nga taiao ahumahi.Ka taea e ia te whakahaere i te tukatuka tohu, nga papa hiko motuka, me te arorau e whai kiko ana mo nga robotics me nga punaha whakangao.Ko tana nohopuku i / o me te tino pono kia pai ai te hono atu ki te hunga whakaipoipo, kaiwhakaari, me nga kaiwhakahaere whakahaere.

Nga punaha whakauru me te SOC SoC StocTing

Ma tenei FPGA e taea ai e koe te hanga i nga papaaho arorau whakaata me nga punaha-a-punaha-a-taputapu (SoC) nga hoahoanga.Ki te maharatanga arorau me te taapiri, ka awhina i te whakarite i nga mahi tukatuka, nga hononga peripheral, me nga poraka IP mamati ritenga me te utu.

Hiko Automotic

Ka taea te whakamahi i te taputapu ki nga waka mo nga mahi penei i te whakahaere i nga papatohu mamati, nga punaha whakangahau i roto i-waka, me te tukatuka tohu-iti i roto i nga punaha taraiwa.Ko tona kaha kaha me te pakari i / o nga hoahoa autohitive-autohi-a-tinana e hiahia ana kia tiimata te waa.

Ngā tātaritanga mātauranga me te whakangungu

Ma te kaha o te whakaaro arorangi me te taputapu hoahoatanga (ISE Hoahoa), he pai te XC2S100E-6ftg256C mo te ako mamati, VHDL / Verilog Programme, Hangarau Whakauru.

Te tiakitanga o te punaha tuku me te whakahoutanga

He maha nga punaha i hangaia i nga tau moata 2000 i whakamahia Spartan-iie fpgas penei i tenei.Ko te XC2S100E-6ftg256C kei te haere tonu mo te tautoko me te pupuri tonu i enei punaha, ka taea te whakatika, te whakarei ake ranei, me te whakarite i nga punaha me te hopononga taputapu.

Xc2s100e-6ftg256c nga waahanga rite

• XC2S100E-6PQG208C

Ko te XC2S100E-6PQG208C he mema o te whanau Spartan-IIE me te tuku i te mana arorau me te mahi a te XC2S100E-6ftg256C, tae atu ki te 2,700 nga punaha arorau me te 100,000 nga keti.Kua oti te whakakii i roto i te 208-pine kirihou putunga (PQFP), e tika ana mo nga hoahoa e pai ana, e hiahia ana ranei kia ngawari ake te tirotiro.He tino kaha ki te whakawhiti koe i te whakawhiti i te BGA i te utu o te BGA me te utu iti-ki te mahi ngawari-a-ringa-a-ringa i te wa e mau tonu ana te mahi.

• XC2S100E-6PQ208C

Ko tenei waahanga e rite ana ki te XC2S100E-6PQG208C, he rereke i roto i nga tohu pea, engari kei te noho tonu i roto i te kete 208-Pin PQP.Kei te mau tonu te mahi tere -6 me te mahi hiko, ka maturuturu-maturuturunga iho mo nga ahuatanga arorau mo te hoahoa i te PQ208 tapuwae.He pai rawa tenei whiringa i te wa e hiahiatia ana te ngawari o te whakaputa, me te mea ka taea te whakariterite ki te papa o te PCB taua i te wa e whakawhānui ana i nga whiringa kaituku.

• XC2S100E-6FT256C

Ko te XC2S100E-6ft256C e tohatoha ana i te tatauranga BGA PIN (256 poihau) ko te mea taketake XC2S100e-6ftg256C, ahakoa he rereke pea i roto i te waiariki.He hiko me te mahi, he tata tonu te rite, a na te mea ka noho tonu i roto i te whanau BGA Puhi me te whanau korero, ko te whakakapi tika mai i te tirohanga miihini me te mahi.Mena kei te rapu koe mo te tohu PCB PCB, ko tenei waahanga pea ko te whakakapinga nui rawa atu.

XC2S100E-6FTG256C Spricting Sperction

1. Whakauru Hono me te whakahiato: Hei tiimata i te papatohu i te XC2S100E-6ftg256C, me matua tohu koe i te hoahoa arorau ma te whakamahi i te reo whakaahuatanga taputapu (HDL) penei i te VHDL, Veilog ranei.Ko tenei taahiraa ka mahia ma te whakamahi i te huinga hoahoa Xilinx ise ranei he taputapu whakahiato rite.I muri i te tuhi i te hoahoa, kua whakauruhia ki te huri i te whakaaro-teitei ki te kowhatu leges-gate.Ko te taputapu whakahiato ka whakaputa i te konae bitstream (te nuinga me te taapiri .bit.

2. Tīpakohia te Aratau Whirihoranga: Ko te whanau Spartan-IIE e tautoko ana i nga momo whirihoranga maha tae atu ki te pononga rangatahi, e kitea ana te tau rangatū, te Kaiwhakaako-a-ariki).Me matua whiriwhiri koe i te aratau e pa ana ki to tautuhi pūnaha ma te whakarite tika i nga pine Aratau (M0, M1, M2).Ko enei titi e tohu ana me pehea te kawenga a te FPGA i ona raraunga whirihoranga i muri i te mana-ake, ki te tautuhi ranei.Hei tauira, ko te aratau JTAG e whakamahia ana mo te whakaheke i te punaha me te ngawari i te wa o te whanaketanga.

3. Hono Pūmārōrōrōrōrōrōrōrōrōrōhia: Kei runga i te aratau Whirihotia kua tohua, honohia te taputapu e tika ana.Mo te Whakahoahoa JTAG, whakamahia he papatono JTAG penei i te taura taura xilinx.E hiahia ana tenei ki nga hononga tika ki nga JTAG PIN: TDI (Nga Raraunga Whakamatau i roto)Ano hoki, whakarite kia whakauruhia te PIN o te papatono kia taea ai te whakahoki ano.He mea nui te noho tika me te hononga VCC mo te whakahaere tika i te wa e whirihotia ana.

4. Te whakamahere i te FPGA: Ma te whakamahi i te taputapu o te Xilinx (mai i te Suite Suite), utaina te konae .bit ki te FPGA.Mena ki te whakamahi i te Aratau JTAG, he whakawhitiwhiti korero me te FPGA na te atanga jTAG.I roto, ko te mahinga ko te uta i te tohutohu CFG_IN, ka huri i te Bitstream na roto i te FPGA-Dr State ki te FPGA ma TDI, me te Whirihoranga Tiriti me te JestArt Tohunga.Ina oti katoa te utaina, ka neke te FPGA ki nga mahi noa.Me whakarite kia piki te PIN kua mahi, e tohu ana i te whirihoranga angitu.

5. Tirohia te whirihoranga : I muri i te papatono, he mea nui kia whakaū kua whiwhi tika te taputapu i te whirihoranga.Ko te huringa ngawari e kitea ana i te titi kua oti, me haere ki runga ake i te taumaha bitstream angitu.Hei taapiri, ka taea e te punaha o te ahunga whakamua te tukatuka, te tukanga whakaotinga ranei ki te whakataurite i te konae tuuturu me te konae taketake, kia kore ai he hapa i puta i te putanga.

Painga XC2S100E-6ftg256c Painga

Te kohi kaha iti

Ko te XC2S100E-6ftg256C e whakahaerehia ana i te ngaohiko matua 1.8V, ka whakaiti i tona kaha kaha ki te huri ki te fpgas tawhito e rere ana i te 2.5V teitei ake ranei.Ma tenei ka pai ake te kowhiringa mo nga punaha whakahaere-a-rorohiko ranei, kei te hiahiatia te whakahaere i te wera me te kaha ki te kaha o te kaha.Ko te huringa o raro kaore e pai ake te whakapai ake i te kaha o te kaha engari ka awhina hoki i te whakaiti i te rahi me nga utu o nga waahanga ture o waho.

Teitei I / O tatau

Ko tenei FPGA e whakarato ana ki te 182 i / O nga titi, te tuku i te whānuitanga o nga tohu hononga mo nga peripheral me nga atanga punaha.Ma tenei tatauranga Pin Hipanga ka taea e te XC2S100E-6ftg256C ki te hapai i nga tikanga tohu matatini me nga waahanga mahara, penei i nga waahanga mahara, i nga taonga whakawhitiwhiti korero ranei.I roto i nga punaha e tono ana kia maha nga hononga whakarara, nga hononga tohu whakaranu ranei, ka whakaitihia e tenei taputapu te hiahia mo te arorau huhua, he whakaaro nui ranei.

Whakarei ake i nga rauemi arorau

Ki te 2,700 nga pūtau arorau me te maha o nga poraka arorau e hono ana (clbs), ka hoatu e tenei taputapu nga rauemi nui mo te hanga i nga waahanga mamati mamati.Ka tautokohia e ia nga hoahoa ngawari-ki-matatini, penei i nga mana pupuri, nga huarahi raraunga ritenga, me nga mekameka tukatuka.I whakaritea ki nga taputapu Spartan Spartan, CPLD ranei, ka tukuna e tenei FPGA he whakapai ake i nga mahi arorau me te ngawari ki te kore utu.

Ram Whakahoahohia

Ko te XC2S100E-6ftg256C kei roto i te 40 kbit o te Ram Poraka, e taea ai te rokiroki i nga raraunga mo te wa poto, ka taea te pupuri i nga reta, i nga papa tirotiro ranei i roto i te FPGA.Ko tenei maharatanga whakairo e whakaiti ana i te hiahia mo nga maramara hipi o waho, ka whakaheke i te utu o te po me te whakapai ake i te whakauru raraunga.He whai hua mo nga tono penei i te hoko raraunga, te whakauru i nga whakaurunga sensor, he raraunga rangatahi ranei i te wa e tukatuka ana.

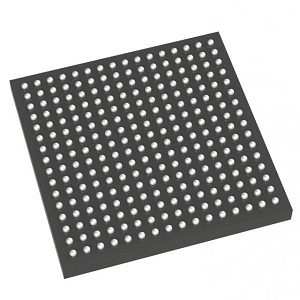

XC2S100E-6FTG256C Nga Rahi

• Momo Pakihi: 256-Ball Foot-Point-Poit Porohita Pouaka Pouaka (FTBGA)

• Te rahi o te tinana: 17 mm × 17 mm

• Poikita Pouaka: Te nuinga o te 1.0 mm

• Momo Momo: Maunga Matapihi

• Te teitei o te kete: Tata ki te 1.4 mm

• Taumata Maha Kore (MSL): Ae, he taapiri te makuku

• Paerewa Paerewa: I tukuna i roto i nga kaata

XC2S100E-6FTG256C kaihanga

Ko te xc2s100e-6ftg256c ka hangaia e te AmiTuhinga o mua Xilinx, te kaiwhakawhanake taketake o te whanau Spartan-iie FPGA.AMD, he kaiarahi o te ao i roto i te mahi nui me te hangarau semiconductor, inaianei kei te tirotiro inaianei i te kōpaki arorau o Xilinx, tae atu ki nga taonga tuku iho penei i te XC2S100E-6ftg256c.Ko tenei whakawhitinga kua whakapakari i te aroaro o AMD i roto i te FPGA me te maakete whakahoahoa, me whakarite te tautoko me te whakauru i te taonga tuku iho a AMD ki nga otinga o te punaha-a AMD.Ahakoa ko te XC2S100E-6ftg256C kua tohua he tawhito, kei te haere tonu a AMD ki te tautoko i te koiora, ki te tuhi tuhinga, me nga rauemi heke mo nga taonga tuku iho.

Wāhanga whakamutunga

Ko te XC2S100E-6ftg256C he tino kaha me te iti-utu e hoatu ana ki a koe 100,000 nga kuwaha me te 2,700 poraka arorau hei hanga i nga mahi mamati ritenga.Kua oti te whakarite-i roto i te maharatanga, he maha nga titi whakauru / putanga, ka tere te rere ki te 275 mhz.Ko te whakamahi i te 1.8 volts anake, na reira ka penapena te mana.He pai tenei maramara mo nga miihini i roto i nga wheketere, nga punaha waka, nga kaupapa a nga akonga, me te whakatika i nga hoahoa tawhito.Ka taea hoki e koe te whiriwhiri i etahi atu waahanga rite ki te hiahia koe ki tetahi kete rereke.Ahakoa ehara i te mea hou, kei te pai tonu te mahi, ka tautokohia e AMD.He tohu atamai tenei mo te hanga, ki te whakatika ranei i nga punaha mamati.
