He aha te rereke o te HDI PCB mai i te PCB Paerewa

Ka kite pea koe he rite te ahua o nga papa taiawhio i te tuatahi, engari he rereke te ahua o te hoahoa i runga i te ahua o te hanga.Ina whakataurite koe i te HDI PCB me te PCB paerewa, ka marama ake nga rereketanga i te rahi, te whakatakotoranga, me te mahi.Ko etahi papa he mea hanga mo nga mahi ngawari, ko etahi i hangaia kia pai ake nga hononga ki tetahi waahi iti.Ma te mohio ki te rerekee o enei papa ka awhina koe ki te mohio he aha etahi taputapu ka noho kiato i te wa e whakahaere ana i nga mahi uaua.

Putumōhio

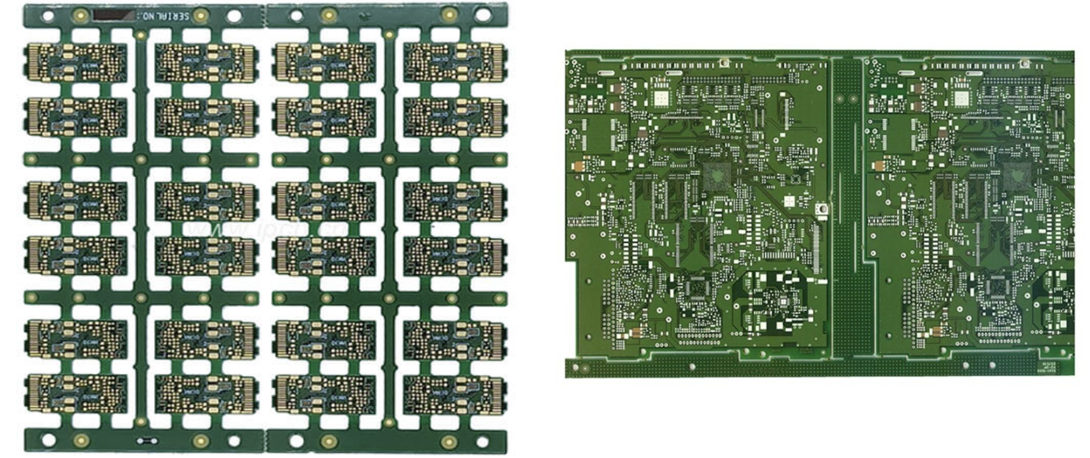

Whakaahua 1. HDI PCB vs Paerewa PCB Tahora

He aha te HDI PCB me te PCB noa

He papa taiawhio (PCB) he papa papatahi hei tautoko miihini me nga hononga hiko mo nga waahanga hiko.Ko nga waahanga kei te whakairihia ki runga i te papa, ko nga tohu whakahaere e mau ana i nga tohu i waenga i a raatau, ka taea te mahi i roto i te ahua pai me te pumau me te kore e hiahiatia he waea motuhake.

Ko te PCB noa he papa paerewa e whakamahia ana i roto i te maha o nga taputapu hiko.I te nuinga o te waa he hanga ngawari me te iti o nga paparanga, he whanui ake nga tohu me te mokowhiti he nui ake, he maamaa te hoahoa ki te whakaputa me te pai mo nga tono whanui.

He HDI PCB (High-Density Interconnect PCB) i hangaia hei tautoko i etahi atu hononga i roto i te waahi iti ake.Ka whakamahia nga tohu pai ake, te mokowhiti tata, me nga hononga paparanga matatau, ka taea te whakauru atu o nga waahanga ki roto i te whakatakotoranga kiato.

He rite tonu te mahi a nga momo e rua i roto i te ara iahiko, ka haere nga tohu hiko i waenga i nga waahanga kia taea ai te mahi tika.Ko te rereketanga nui kei roto i te kaha o te whakarite i enei hononga.

HDI PCB vs PCB noa: Rerekētanga matua

Āhuahira	HDI PCB	PCB noa
Rahi tinana	He iti ake, he maamaa ake, i hangaia kia pai ake te mahi i roto i te waahi iti	He nui ake, he iti noa iho, me nui ake te waahi papa mo te mahi kotahi
Hanganga me nga Paparanga	Ka whakamahi i nga papa hanga-ake me te tatau paparanga teitei ake, ka taea te ararere uaua ki te ahua kikokore	He iti ake te whakamahi i nga paparanga me te hanga ngawari ake, ka whakaiti i te ngawari o te ararere
Kiato Waea	He tino teitei te kiato, e tautoko ana i nga hononga ki te waahi iti ma te whakamahi i nga tohu pai	He iti ake te kiato, he whanui ake te mokowhiti ka whakaiti i te maha o nga hononga
Whānui Raina me te Mokowā	Ko nga tohu whaiti me te mokowhiti iti ka taea te whakatakotoranga kiato me te whakaurunga o nga waahanga	Ko nga tohu whanui me te mokowhiti me nui ake te waahi me te whakaiti i te pai o te whakatakotoranga
Ma te Hangarau	Ka whakamahi i te microvias, te matapo, me te tanu mo nga hononga ngawari me te penapena waahi	Ko te nuinga o te whakamahi i nga vias puta noa i roto i te poka ka puta i te papa katoa
Tikanga Tohu	Ko nga huarahi tohu poto ake ka whakaiti i te roa me te ngaro o te tohu, ka pai ake te mahi i roto i nga waahanga tere tere	Ko nga huarahi tohu roa ake ka nui ake te whakaroa me te whakaheke tohu
Te Haruru me te Whakararuraru	He pai ake te whakahaere i te wawaotanga hiko na te whakatakotoranga kiato me te ararere papai	He kaha ake te haruru na te roa o nga tohu me te iti o te whakatakotoranga
Mahinga Ngawha	Ko te pai ake o te tohatoha wera ka tautoko i te mahi pumau i roto i nga taputapu kiato me te mahi teitei	Ko te whakahaeretanga o te wera taketake, ka hiahia pea ki etahi atu whakaaro hoahoa mo te whakahaere waiariki
Tukanga Hangahanga	E hiahia ana ki nga tukanga matatau penei i te keri taiaho me te hanga paparanga raupapa	Ka whakamahi i nga tikanga paerewa penei i te keri miihini me te paparanga paparanga ngawari
Te Matatini Hoahoa	He hoahoa uaua ake na te nui o te kiato me nga whakaritenga tika	He maamaa ake te hoahoa, he ngawari ake te whakamahere me te whakatinana
Utu	He nui ake te utu na nga rauemi matatau, te hanga tika, me te mahi hoahoa	He iti ake te utu na te ngawari o nga rauemi me nga tikanga hangahanga
Whakamahi Taupānga	Ka whakamahia i roto i nga taputapu kiato, teitei-mahi pera i nga waea atamai me te hikohiko matatau	Ka whakamahia i roto i te hikohiko whanui te rahi me te mahi he iti ake te whakahirahira

Ma Nga Momo me nga Hononga Apa

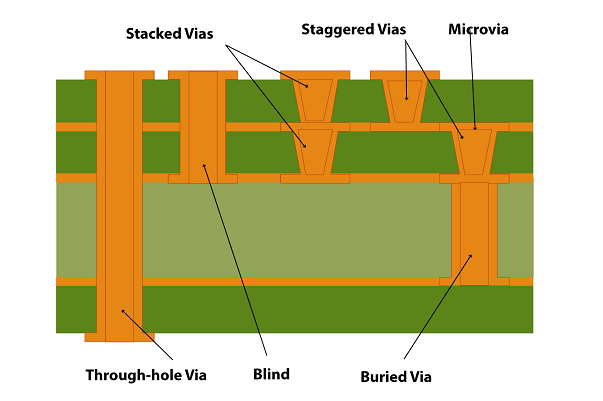

Whakaatu 2. PCB Via Momo me te Hononga Apa

Ma roto i te Poka-whare i roto i nga PCB Paerewa

Ka toro atu te kohao mai i te paparanga o runga ki te paparanga o raro, ka hanga hononga tonu puta noa i nga paparanga katoa.Ka hangaia ma te keri miihini ka whai i te whakakikorua conductive, he mahinga e mohiotia ana mo tona ngawari me te pono.Na te mea ka haere te via puta noa i te poari katoa, ka noho mokowhiti i ia paparanga, e whakawhāiti ana i nga whiringa ararere me te whakaiti i nga waahi e waatea ana i roto i nga hoahoa maamaa.

He matapo me te Tanuhia i roto i nga HDI PCB

Ko nga vias matapo e hono ana i tetahi paparanga o waho ki te kotahi, neke atu ranei o nga papa o roto, ko nga vias kua tanumia ki te hono i nga papa o roto anake ka noho tonu ki roto i te papa.I te mea kaore enei vias e toro atu ki te tino matotoru, ka awhina ratou ki te penapena waahi me te pai ake te whakamahi i ia paparanga.Ko tenei huarahi hononga whiriwhiri e tautoko ana i nga ararere ngawari ake, ka awhina i te pupuri i te whakatakotoranga kiato.

Microvias me o raatau mahi i roto i te HDI

He iti rawa nga vias Microvia i hangaia ma te whakamahi i nga tikanga keri tika, ka taea te whakanoho kia tata tahi me te whakanui ake i te kiato hononga.Ko to ratou hohonutanga poto ka hanga i nga huarahi poto i waenga i nga paparanga, e tautoko ana i te whakawhiti tohu pai ake.I te nuinga o nga wa ka whakaritea i roto i nga whirihoranga kua taapuhia, kua whakanekehia ranei hei hono i nga paparanga maha me te pupuri i te hanganga kiato.

Te Tukatuka Hangahanga me te Matatini

Tikanga Hangahanga PCB Paerewa

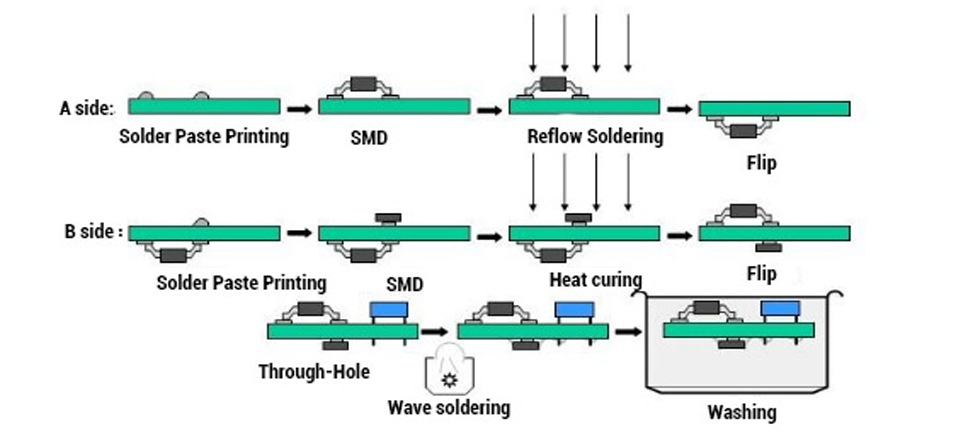

Whakaatu 3. Tukatuka Huihuinga PCB Paerewa

Ko te hanga PCB Paerewa e whai ana i te mahinga maamaa me te hanga i te waahi ka whakauruhia nga waahanga me te hono hiko i nga waahanga.Ka timata te mahi ma te whakapiri whakapiri konuhono, ka tukuna he papa angiangi o te konuhono ki nga waahi motuhake o te papa.Ko nga waahanga kua whakairihia ki runga i te mata ka tuu ki runga i te papa, ka whai i te reflow solder, ka rewa te wera i te konuhono kia pai ai nga hononga.

Mo nga papa me nga waahanga o nga taha e rua, ka tukuna ano te tukanga me te whakatikatika tupato.Ka kuhuhia nga waahanga o roto-poka ki roto i nga rua kua werohia, ka mau ma te whakamahi i te ngaru ngaru, kei reira te rere o te whakarewa rewa puta noa i te papa ki te hanga hononga pono.Ko te waahi horoi whakamutunga ka tango i nga toenga hei whakarite i te mahi tika me te pono mo te wa roa.

Nga Tikanga Hangahanga HDI

Whakaatu 4. HDI PCB Hanganga Tukanga

Ko te hanga HDI PCB e whai ana i te raupapa whakahaere o nga tukanga i hangaia hei tautoko i nga ahuatanga pai me nga whakatakotoranga kiato.Ka timata te tukanga ki te whakarite hoahoa, ka tautuhia te whakatakotoranga o te papa i runga i nga hononga e hiahiatia ana me te hanganga paparanga.Whai muri i tenei ko te whakakikorua me te hanga paparanga, kei reira nga rawa matua me nga papa hanga-ake ka honoa hei hanga i te hanganga turanga.

Whai muri, ka mahia te keri microvias ma te whakamahi i nga tikanga tika hei hanga i nga tohu hononga iti i waenga i nga paparanga.Ko enei vias ka whakakiia, ka whakakahahia na roto i te whakakikorua hiko, ka hanga i nga huarahi whakahaere pono.Whai muri i tenei, ka whakatauhia e te atahanga me te tarai nga tauira ara iahiko pai ki ia paparanga me te tino tika.

Ka mahia e te poari te whakaotinga o te mata ki te whakarite i nga tohu hononga mo nga waahanga, ka whai i te whakakakahu i te kanohi konohi hei tiaki i te ara iahiko me te aukati i nga hononga kore.Ka mutu, ko te whakamatautau me te mana o te kounga ka whakarite kia tutuki te poari ki nga paerewa mahi me te pono.

Painga me te kino o HDI PCB me te PCB Paerewa

Momo	Nga painga	Nga herenga
HDI PCB	Ko te rahi kiato e tautoko ana i nga taputapu iti ake me te whakamahi pai mokowhiti	He nui ake te utu o te whakaputa na nga rawa me nga tikanga o mua
	Ko te kiato ararere teitei ka nui ake nga hononga i roto i te waahi iti	Ko te hoahoa matatini me tino whakamahere me te tohungatanga
	Ko nga tohu pai ake ka pai ake te ngawari o te whakatakotoranga	He kaha ake te mahi whakangao me te tika
	Ko nga huarahi tohu poto ake e tautoko ana i te pai ake o te mahi hiko	He roa ake te wa whakaputa me te whanaketanga
	Ma nga hanganga matatau ka taea e nga hoahoa uaua	He uaua ake te whakatika, te whakarereke ranei
	He pai mo te tere-tere me te hikohiko hou	Ehara i te utu utu mo nga tono ngawari
PCB Paerewa	Ko te hanganga ngawari e tautoko ana i te hoahoa ngawari me te hanga	Ko te rahi ake ka whakawhäiti i nga tono kiato
	He iti ake te utu e tika ana mo nga tono tairongo putea	He iti ake te kiato ararere ka aukati i nga hoahoa ara iahiko uaua
	Nga tikanga whakaputa e waatea ana	Ko nga tohu whanui ka whakaiti i te pai o te whakatakotoranga
	Mahinga pono mo te hikohiko whanui	Ko nga huarahi tohu roa ake ka pa ki te mahinga
	He ngawari ake te whakatika me te whakarereke	He iti te tautoko mo nga tono tere-tere, kiato-tiketike ranei
	He poto ake te wa whakaputa	Kaore i te pai mo nga punaha hiko kiato, matatau ranei

Ahea te whakamahi HDI PCB vs Paerewa PCB

Ko te whiriwhiri i waenga i te HDI PCB me te PCB paerewa e whakawhirinaki ana ki nga whakaritenga hoahoa penei i te rahi, te mahi, me te utu, me ia momo e tika ana ki nga taumata rereke o te uaua me nga herenga waahi.

Ka whakamahia nga HDI PCB ki nga tono e hiahia ana ki nga whakatakotoranga kiato me te kiato hononga teitei, me uru te maha o nga waahanga ki roto i te waahi iti.Ka tautoko ratou i nga hoahoa uaua me nga hononga tata, he pai hoki mo nga punaha e whakahaere ana i te tuku tohu tere, me te whakamahi pai ranei i te waahi poari.Ma tenei ka whai kiko mo nga taputapu he mea nui te rahi me te mahi.

He pai ake nga PCB Paerewa mo nga hoahoa he maamaa ake nga whakatakotoranga me nga whakaritenga utu iti ake, kaore he waahi nui, ka noho tonu te uaua o te ara iahiko.Ma to raatau hanganga ka ngawari ake te hoahoa me te whakaputa, ka waiho hei whiringa whaihua mo nga punaha hiko-whanui.

Nga tono noa o HDI PCB

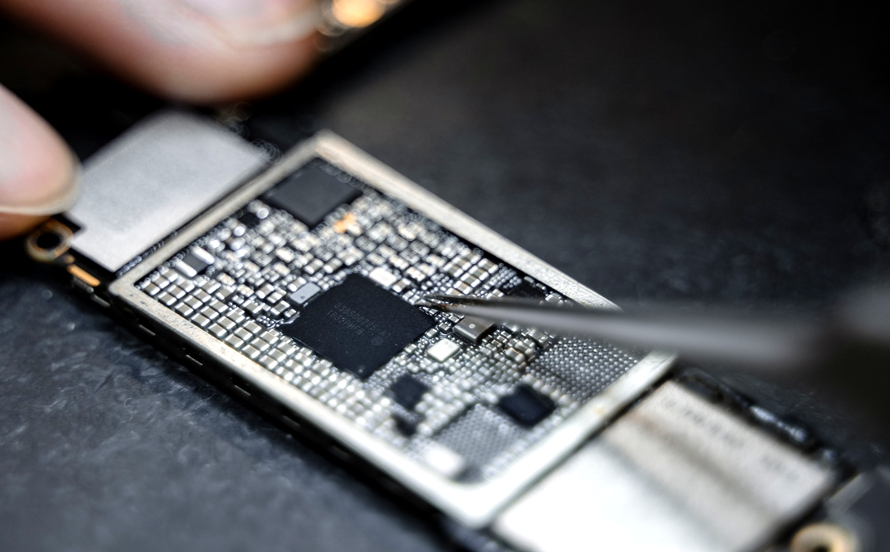

Whakaatu 5. HDI PCB i roto i te Hikohiko Kiato

Ko nga HDI PCB e whakamahia nuitia ana i roto i nga punaha hiko hou e hiahiatia ana te rahi kiato me te mahi nui, na te mea ka taea e ratou te maha o nga waahanga me nga hononga kia whakaritea i roto i te waahi iti me te pupuri i te mahi pono.

I roto i nga waea atamai me te hikohiko kawe, ka tautokohia e enei papa nga whakatakotoranga maataki mo nga miihini, mahara, me nga waahanga korero, ka taea te pupuri i nga mahi kaha i roto i te hoahoa iti.

I roto i nga taputapu kakahu Pēnei i nga maataki atamai me nga kaitarai tinana, ka taea e nga HDI PCB te hanga maamaa me te hangai, he iti te waahi o roto me whakamahi pai i te waahi e waatea ana me te kore e whakaiti i te mahi.

I roto i nga punaha motuka, ka whakamahia i roto i nga waahanga whakahaere, nga punaha mohio, me nga waahanga tautoko taraiwa matatau, he mea nui te mahi pumau me te kaha ki te whakahaere i nga hononga maha i roto i te waahi kati.

I roto i nga taputapu korero, tae atu ki nga punaha whatunga me nga punaha ahokore, ka tautokohia e nga HDI PCB te tuku tohu tere-tere me nga whakatakotoranga ara iahiko, e awhina ana ki te pupuri i nga mahi rite tonu i roto i nga hoahoa kiato.

Whakamutunga

Ko te whiriwhiri i waenga i te HDI PCB me te PCB paerewa ka marama ake ina mohio koe ki te hanga me te whakamahi o ia waahanga.Ka taea e koe te kite he pehea te rahi, te kiato hononga, me te mahinga katoa e whai waahi ana ki te mahi a te poari.Ka tautokohia e nga papa HDI nga hoahoa kiato me te uaua, engari ka mau tonu nga papa paerewa mo nga tatūnga ngawari me te utu.He rereke nga hiahia o ia momo, i runga i te nui o te waahi me te mahi e hiahiatia ana.Ma te mohio ki enei rereketanga, ka taea e koe te whakataurite i te momo papa ki te tono e hiahiatia ana.
