He Aratohu Whakaoti mo te Whakanui P-Channel MOSFET

He maha nga wa ka kite koe i nga MOSFET e whakamahia ana i roto i nga iahiko, engari ma te maarama ki te mahi ka raru pea i te tuatahi.Ko te MOSFET te hongere-P tetahi o nga huarahi ngawari ki te whakahaere i te waa ma te whakamahi ngaohiko, ina koa ka mahi me nga raina hiko.I a koe e haere ana i roto i tenei aratohu, ka kite koe he pehea te whakakotahitanga o tana hanganga, ana mahi, me tana whanonga i runga i te maarama marama.Ka wehewehea e ia wahanga nga mea ki nga whakaaro ka taea te whakahaere, na reira ka taea e koe te whai me pehea te paanga o te ngaohiko o naianei me te pehea e whakamahia ai tenei taputapu ki nga tatūnga hiko.

Putumōhio

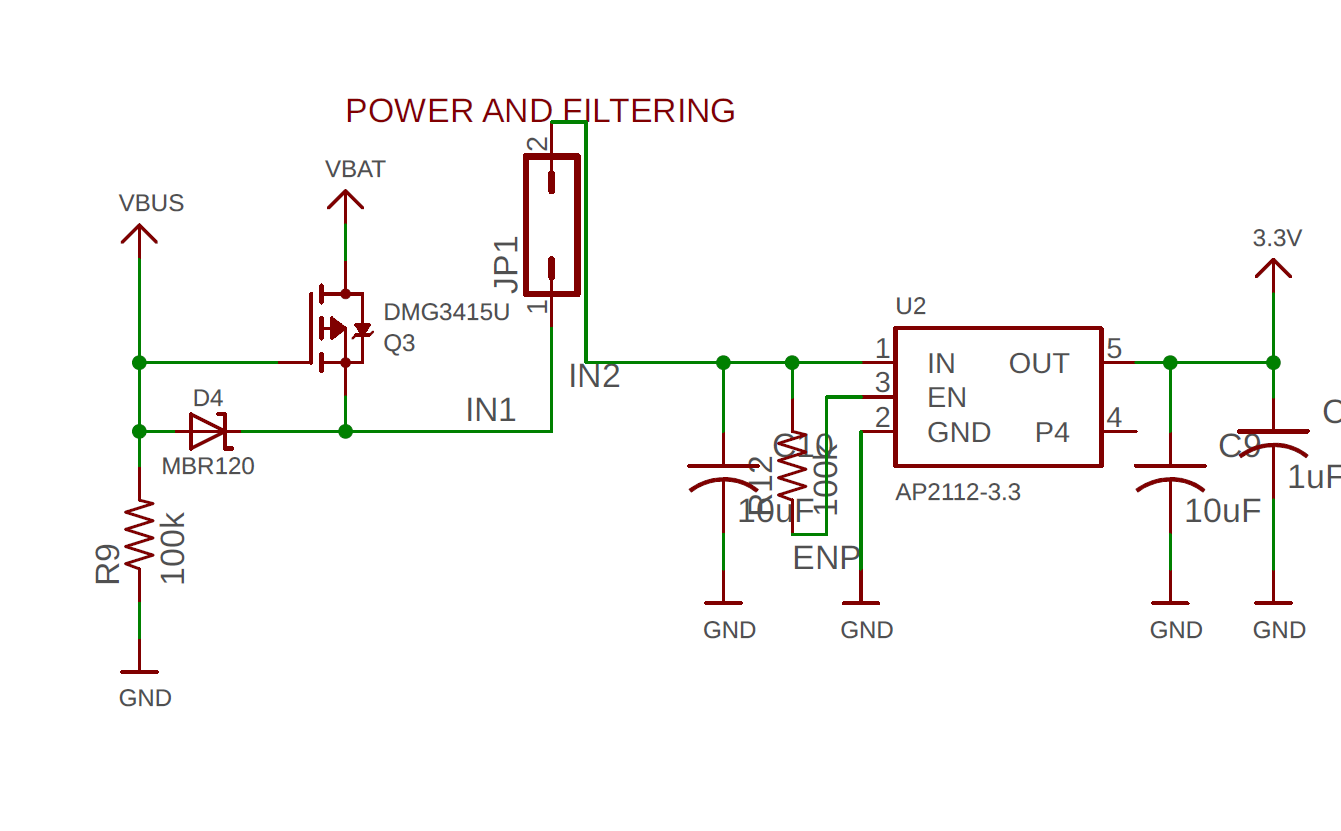

Whakaatu 1. P-Channel MOSFET Power Switching Circuit

He aha te MOSFET Whakanui P-Channel

Ko te MOSFET te whakaniko i te hongere-P he transistor-a-puru e whakahaere ana i te waa ma te whakamahi i te papa hiko.No te whanau MOSFET, e whakamahia nuitia ana i roto i nga hiko hiko mo te whakawhiti me te whakahaere.Ko te tikanga o te kupu whakarei ka noho kore te taputapu ma te taunoa me te hiahia ki te ngaohiko o waho hei mahi.

Ka huri te taputapu ina tukuna he ngaohiko kino i waenga i te kuaha me te puna, ka kiia ko VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

Ko nga MOSFET whakaniko i te hongere-P ka whakamahia i roto i nga iahiko e hiahia ana ki te whakawhiti mana, ina koa ka whakanohohia te huānga whakawhiti ki te taha pai o te puna hiko, ka taea te whakahaere ngawari me te whai hua o te rere hiko.

P-Channel MOSFET Hanganga me nga Whakamutunga

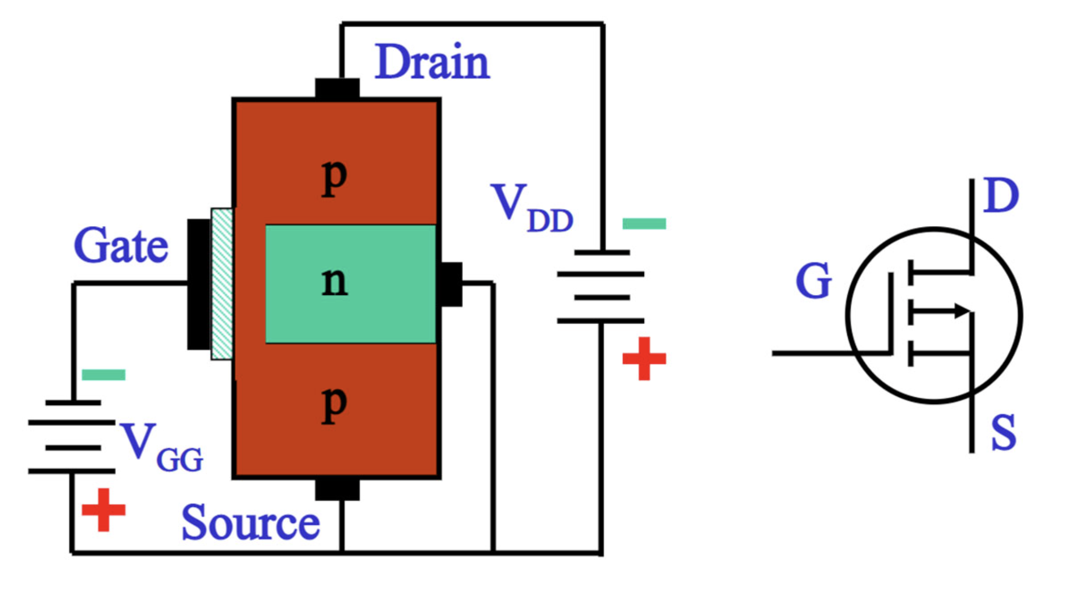

Whakaatu 2. P-Channel MOSFET Hanganga me te Tohu

Ka hangaia he MOSFET hongere-P i runga i te tïpako momo-N me nga rohe momo-P e rua i hangaia i roto, ka noho hei puna me te wairere.Ka whakanohohia enei rohe ki nga taha rereke, ka tautuhi i te waahi e rere ana te waa i roto i te taputapu.

Ko tetahi paparanga angiangi o te hauhā (SiO₂) kei runga ake i tenei rohe, ka noho hei kaitao hiko, ka wehe i te rauemi semiconductor mai i te kuaha.Ma tenei ka taea e te kuaha te awe i te taputapu kaore he whakapiri hiko tika.

Ko te tauranga kuaha e noho ana ki runga ake i tenei paparanga whakamarumaru, he mea hono ki waenga i te puna me te awaawa, ka noho hei waahi whakahaere e whakamahia ai te ngaohiko.Ko te puna e whakarato ana i nga kaikawe utu, i te wa e mahi ana te waikeri hei tauranga e puta mai ai naianei.

I roto i te nuinga o nga hoahoa mahi, ko te tinana, te tïpako ranei e hono ana ki roto ki te puna, e whakamaarama ana i te hanganga ki roto i te taputapu e toru-waahanga, ka ngawari ake te whakamahi i nga ara iahiko paerewa.

Me pehea te mahi a te MOSFET P-Channel

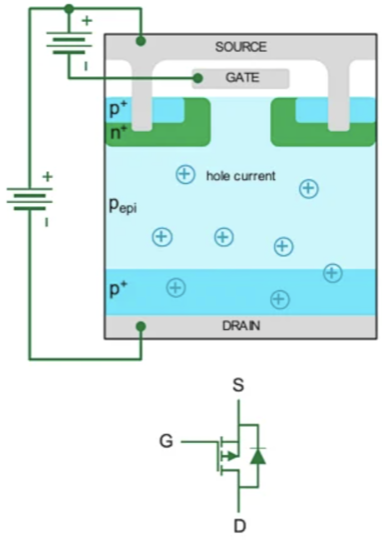

Whakaatu 3. Tikanga Mahi MOSFET-P-Channel

Ka timata te mahi a te MOSFET hongere-P ina tukuna he ngaohiko kino i waenga i te keeti me te puna, ka hangaia he papa hiko puta noa i te paparanga whakamarumaru e awe ana i te rohe kei raro i te keeti.I te pikinga o tenei ngaohiko, ka toia nga rua ki te waahi i raro i te keeti, ka whakaemi tata atu ki te mata o te tïpako, ka hangai he ara kawe i waenga i te puna me te awaawa.

Kia tau te huarahi nei, ma te whakamahi i te ngaohiko awa-ki-puna ka rere te au i roto i te hongere, ka peia e te neke o nga rua mai i te puna ki te awa.I tenei ara, ko te ngaohiko kuaha e whakahaere ana i te hanganga o te huarahi, i te wa e peia ana e te ngaohiko wairere te ia, e whakaatu ana i te hononga maamaa i waenga i te ngaohiko tono me te whanonga taputapu.

Nga Rohe Whakahaere o te P-Channel MOSFET

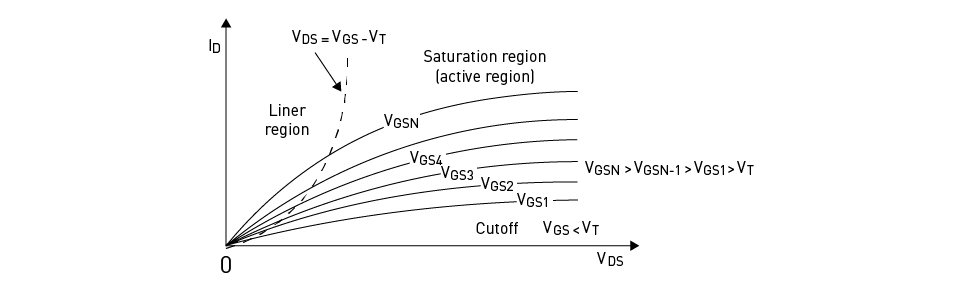

Whakaatu 4. P-Channel MOSFET Nga Rohe Whakahaere

Rohe Tapahi

I roto i te rohe tapahi, kaore i te tino kino te ngaohiko kuaha-ki-puna hei tuku i te kawe, na reira ka noho kore te taputapu.I raro i tenei ahuatanga, karekau he huarahi whai hua mo te rere o naianei i waenga i te puna me te awaawa, me te mea he kore te naianei.I runga i te kauwhata, ka puta tenei rohe ki te taha o te tuaka whakapae e kore e iti te ia.

Rohe Raina

I roto i te rohe raina, ka timata te MOSFET ki te whakahaere, me te piki haere o te awaawa ka piki ake te ngaohiko wai-ki-puna.Ka piki haere nga pihinga ki tenei rohe, e whakaatu ana ka whakautu tika te ia ki nga huringa o te ngaohiko.He rite te ahua o te taputapu ki te parenga taurangi, kei te whakawhirinaki te taumata o naianei ki te ngaohiko o te kuaha me te ngaohiko wai rere.Ka whai hua tenei rohe ina hiahiatia te whakarereketanga o te naianei.

Rohe Haumaru

I roto i te rohe waiwai, ka timata nga pihinga ki te papatahi, e tohu ana kua kore e tino piki ake te au o te awa me nga huringa o te ngaohiko wairere.Ka mahi te taputapu i roto i te ahua pumau, e whakarato ana i te naianei tata tonu mo te ngaohiko kuaha kua hoatu.He rereke nga taumata ngaohiko o te kuaha o ia kurupae, a ko nga ngaohiko kuaha kino teitei ake ka piki ake nga taumata o naianei i tenei rohe.

Tikanga Whakamutua me te Mana o naianei i MOSFET

Whakaahua 5. MOSFET Pinch-Off me te Whanonga o naianei

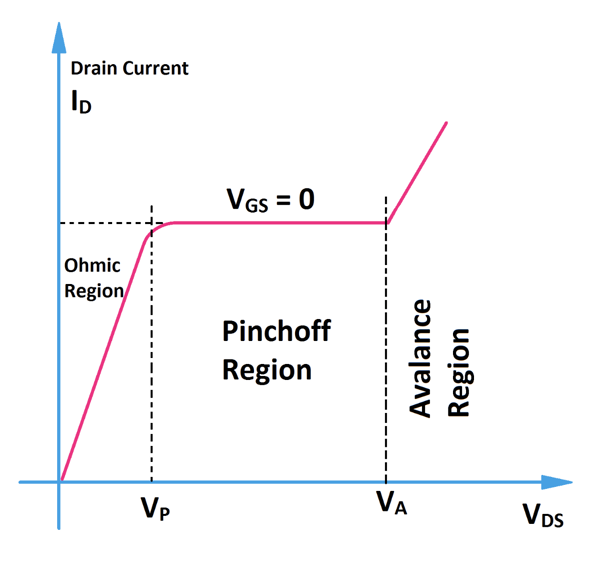

Ka puta te ahua o te whakawiri i te wa e kuiti ana te hongere kawe i roto i te MOSFET tata ki te tauranga awa i te pikinga o te ngaohiko awa-ki-puna, na te roha o te rohe whakaheke e whakaiti ana i te whanui hongere whai hua i tera pito.

I te wa e tipu haere ana tenei whaaiti, kare ake te pikinga o te ngaohiko wairere e hua ake i te pikinga nui o te naianei, na te mea ko te hongere here e whakawhäiti i te rere atu ahakoa kei te haere tonu te kawe mai i te taputapu.Ka puta mai tenei whanonga i roto i te anau ahua ka timata nga taumata o naianei ki te papatahi i muri i tetahi ngaohiko, e tohu ana kua kore te ia e whakawhirinaki atu ki te ngaohiko wairere.

I roto i tenei ahuatanga, ko te ngaohiko o te kuaha-ki-puna (VGS) te nuinga o te whakahaeretanga o te awaawa, i reira ka huri te whakarereketanga o tenei ngaohiko i te whanui hongere me te whakarite tika i te taumata o naianei.

V-I nga ahuatanga o te MOSFET-Hongere

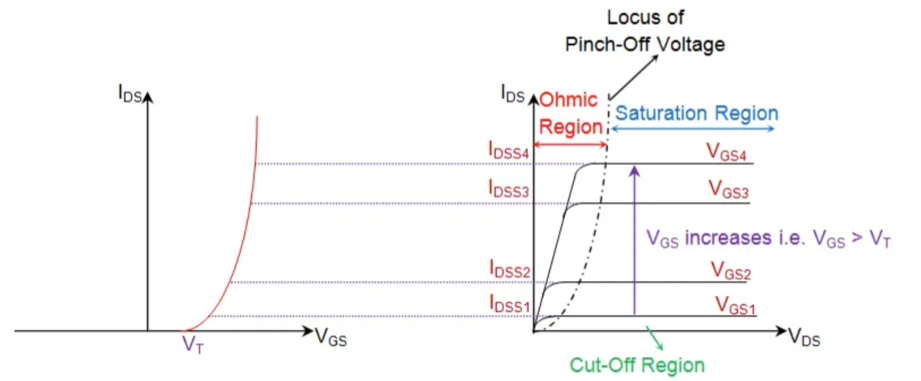

Whakaahua 6. P-Channel MOSFET V-I nga ahuatanga

Ko nga ahuatanga V-I o te MOSFET hongere-P e whakaatu ana i te rerekee o te naianei o te awa (ID) me te ngaohiko whakaheke-ki-puna (VDS) i raro i nga ngaohiko kuaha-ki-puna (VGS).Ko enei hononga ka whakaatuhia hei huinga pihi, me ia pihi e tohu ana i te taumata ngaohiko kuaha motuhake.

He rite ia pihi ki tetahi VGS rereke, a, ka piki ake te rahi o tenei ngaohiko, ka neke whakarunga nga pihinga, e tohu ana i nga taumata teitei ake o naianei.Ma tenei ka maarama ko te naianei i roto i te taputapu ka kaha te awehia e te ngaohiko kuaha tono.

I nga uara iti o te VDS, ka piki ake nga pihinga me te tino pikinga, e whakaatu ana ka piki ake te waa i te pikinga o te ngaohiko wairere.I te piki haere tonu o te VDS, ka whakaparaha haere nga pihi, e tohu ana ka iti haere te kaha o te ia ki runga i nga huringa o te ngaohiko wairere.

Te Rerekētanga i waenga i te Hongere-P me te MOSFET-N-Channel

Whakaatu 7. P-Channel vs N-Channel MOSFET Circuits

Ko te rereketanga i waenga i nga MOSFET te hongere-P me te hongere-N e tino tautuhia ana e o raatau whakaritenga ngaohiko, nga kaikawe utu, me nga ahuatanga mahi, e awe katoa ana te whakamahi i roto i nga iahiko.

Ka huri te MOSFET hongere-P ina whakamahia te ngaohiko kuaha-ki-puna (VGS) kino, i te wa e hiahia ana te MOSFET-N i te VGS pai, a ko tenei rereketanga o te polarity ka pa ki te peia me te tuunga o ia taputapu ki roto i te ara iahiko, ina koa ka whakahaere i nga taha rereke o te tuku hiko.

He rereke ano nga taputapu e rua i roto i te ahua o nga kaikawe utu.Ka whakamahia e nga MOSFET te hongere-P nga rua, engari ka whakamahia e nga MOSFET te hongere-N nga irahiko, na te mea he ngawari ake te neke o nga irahiko i roto i nga rauemi semiconductor, i te nuinga o te waa he pai ake te kawe me te tere o te whakautu a nga taputapu hiko-N.

Na tenei ka puta he rereketanga o te mahi, kei reira nga MOSFET hongere-N he iti ake te aukati me te pai ake o te mahi, e pai ana mo nga tono tere-tere me nga tono o naianei, engari ko nga MOSFET-P-channel e pai ake ana mo te whakawhiti taha-tiketike, kei reira te mana whakahaere o te raina tuku pai, ahakoa he iti ake o raatau mahi.

Nga tono a P-Channel MOSFET

Kei te whakamahia te MOSFET hongere-P i roto i nga iahiko e hiahiatia ana te whakahaere ngawari me te pono o te naianei, ina koa ki te taha pai o te tuku hiko.Ko tana kaha ki te huri me te ngaohiko kuaha kino e tika ana mo nga whirihoranga e hiahiatia ana te whakahaere tika o te raina tuku.

Ko tetahi tono noa ko te whakawhiti taha teitei, kei reira te MOSFET e tuuhia ana i waenga i te puna hiko me te kawenga.I roto i tenei tatūnga, ka taea e te ara iahiko te hono, te momotu ranei i te hiko me te kore e haukotia te ara whenua, e awhina ana ki te pupuri i te mahi i roto i nga punaha maha.

Ka whakamahia ano hoki i roto i nga iahiko whakahaere hiko, i reira ka whakahaere i te rere o te naianei ki nga waahanga penei i nga pūoko, microcontrollers, nga waahanga hiko iti ranei.Ma tenei ka whai hua i roto i nga taputapu hiko-hiko, ka awhina te tuku hiko whakahaere ki te whakahaere i te whakamahinga hiko.

I tua atu, he maha nga wa ka kitea nga MOSFET mo te hongere-P i roto i nga huringa kawenga me nga iahiko whakamarumaru, kei reira ka awhina i te aukati i te rere o naianei e kore e hiahiatia, ka taea ranei te whakahaere i nga waahanga rereke o te punaha.Ko enei tono ka whakawhirinaki ki te kaha o te taputapu ki te whakarato i te whakawhiti ngawari me te whai hua me te iti o te uaua o te whakahaere.

Painga me te herenga o P-Channel MOSFET

Nga painga	Nga herenga
Whakawhiti taha teitei ngawari	He teitei ake te parenga ki te hongere-N
He ngawari ake te taraiwa kuaha i etahi ara iahiko	He iti ake te kaha o naianei
He pai te mahi me te pai o te whakahaere tuku	He iti ake te tere whakawhiti
Ko te keeti iti e hiahiatia ana	He iti ake te kaha ki nga tono kaha-nui
He pai mo nga punaha ngaohiko iti	He nui ake te mate o te mana na te aukati
Whakamahinga hoahoa ara iahiko ngawari	He nui ake te rahi o te taputapu mo te mahinga kotahi
Kaore e hiahiatia he taraiwa uaua i roto i nga whakaritenga taketake	He nui ake te whakaputanga wera i raro i te kawenga
He pai mo te whakawhiti kawenga me te tiaki	He iti ake te pai mo te mahi auau teitei
Hototahi ki nga taputapu hiko-hiko	He iti te mahi i roto i nga hoahoa o naianei
Te mahi pumau i roto i nga iahiko mana taketake	He nui ake te utu mo te mahi rite

Whakamutunga

Ko te MOSFET te hongere-P he huarahi ngawari ki te whakahaere i te ngaohiko ma te whakamahi i te ngaohiko, na reira ka whai hua i roto i te maha o nga iahiko taketake.Ka taea e koe te kite me pehea te tautoko o tana hanganga i tana mahi, me te pa o te ngaohiko ki te rere o naianei.I a koe e neke haere ana i ona rohe whakahaere me ona ahuatanga, ka ngawari ake te maarama ki te whanonga.Ko te whakataurite ki nga taputapu hongere-N ka awhina hoki ki te whakamarama i te wa e whakamahia ai ia momo.I roto i nga iahiko tuuturu, he maha nga wa ka kowhiria mo te whakawhiti taha teitei me nga mahi whakahaere ngawari.Ahakoa he herenga, he pai tonu te mahi i roto i te maha o nga whakaritenga mahi.Ma te mohio ki enei kaupapa ka awhina koe ki te whakamahi maataki ake i o hoahoa.
