He aha te Hall Effect Transducer me pehea te mahi

Ka kitea e koe nga pukoro o te Hall i roto i te maha o nga taputapu o ia ra, engari kaore i te marama o raatau mahi i te tuatahi.Ma te ata titiro ka whakaatu pehea te whakautu a enei pukoro ki nga papa autō me te huri i taua whakautu hei tohu hiko.I a koe e haere ana i roto i nga ariā, ka timata koe ki te kite i te hononga o naianei, nga papa aukume, me nga taonga rawa.Ma nga whakamaramatanga ngawari me nga tauira whai kiko, ka ngawari ake te whai i te kaupapa me te hono atu ki nga ara iahiko me nga punaha ka tupono pea koe.

Putumōhio

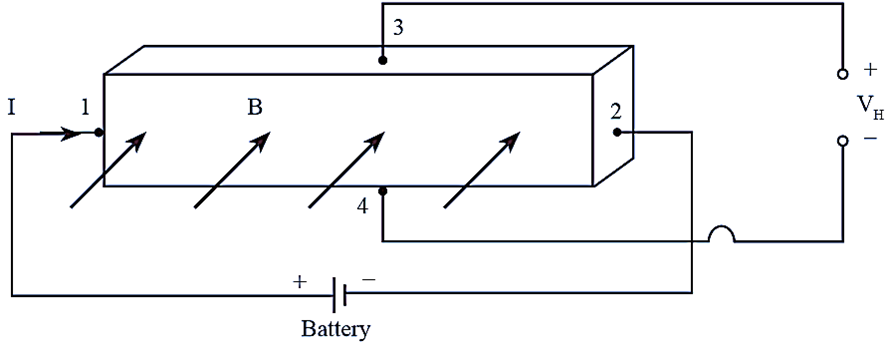

Whakaatu 1. Hall Effect Transducer Diagram

He aha te Hall Effect Transducer

Ko te Hall Effect Transducer he taputapu hiko ka kitea he papa autō ka huri hei tohu hiko ka taea te ine.Ko tana mahi i ahu mai i te paanga Hall, i reira ka whanakehia e tetahi taonga kawe naianei he ngaohiko iti puta noa i ona taha ka pa ana ki tetahi papa autō e tika ana ki te ahunga o te rere o naianei.Ma tenei paanga, ka huri te kaihurihuri i te kaha o te papa autō ki te whakaputa hiko ine.

He pai tenei hurihanga na te mea he ngawari ake nga tohu hiko ki te ine, ki te tukatuka, ki te whakamahi i roto i nga ara iahiko i nga papa autō.Ka huri te putanga ki te mara tono, ka taea te tohu i te ahua autō hei tohu ngaohiko panui.Ko te mutunga, ka whakaratohia e te transducer he huarahi tika me te whai hua ki te kite i te waahi me te kaha o te waahi i roto i te ahua ka taea e nga hiko hiko te whakamahi.

Te Hanganga me te Maapono Mahi o te Whakawhiti Whakawhiti Paanga Whare

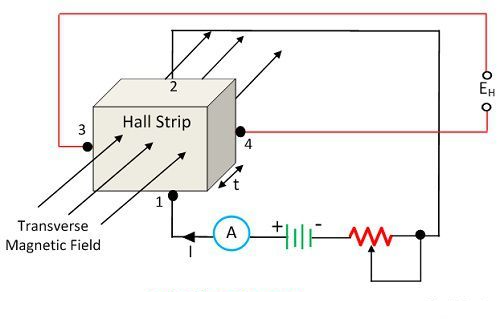

Whakaatu 2. Hanganga Whakawhiti Whakawhitinga Hall Effect

He mea hanga he Hall Effect Transducer huri noa i te riipene semiconductor kikokore me nga pito e wha kua tuu ki nga waahi motuhake.Ko te rua o nga pito e kawe ana i te naianei whakauru i roto i te takai, ka kohia e te tokorua te ngaohiko whakaputa.Ka whakamahia te papa autō puta noa i te takai i te koki matau ki te ara o naianei, na te mea ka taea e te kaiwhakawhitiwhiti te whakaputa i tana putanga hiko.

I te wa e mahi ana, ka rere te naianei i roto i te riipene semiconductor mai i tetahi taha ki tetahi taha.Karekau he papa autō, ka neke nga kaikawe utu i runga i te huarahi o naianei me te kore e hanga he ngaohiko kitea puta noa i nga pito putanga.Ina hoatu he papa autō e tika ana ki tera ara, ka panaia nga kaikawe utu neke ki te taha ka timata ki te kohikohi i tetahi taha o te riipene.

Ko tenei nekehanga o te utu ki te taha ka puta he rereketanga o te pumanawa hiko i waenga i nga pito putanga.Ko taua rereketanga ka puta ko te ngaohiko Hall, koinei te putanga ine o te whakawhiti.Ma tenei ara, ka tukuna e te takai hikoi te ara mo te rere o naianei, na te papa aukume te paheketanga o te utu, ka hopukina e nga pito putanga te ngaohiko ka puta.

Ngaohiko Hall me te pehea e hangaia ai

Whakaahua 3. Te Whakatupu Ngaohiko Hall

Ko te ngaohiko Hall te ngaohiko iti ka puta puta noa i tetahi rawa e mau ana i naianei ina utaina he papa autō e tika ana ki te ahunga o te rere o naianei.Ka panaia e te mara nga kaikawe utu neke ki te taha, ka kohia ki tetahi taha o te rauemi i te taha o tera taha ka waiho he utu rereke, a na tenei wehenga o te utu ka puta he rereketanga o te hiko hiko e kiia nei ko te ngaohiko Hall.

Ko te rahi o te ngaohiko Hall e whakawhirinaki ana ki te naianei, te kaha o te papa autō, te rauemi, me te matotoru o te huānga rongo.Ka piki ake i te mea ka nui haere te papa o naianei, te aukume ranei, a ka heke i te wa e matotoru ana te rauemi ki te ahunga o te mara.

He kupu ngawari mo tenei hononga ko V_H = (I × B) / (n × e × t), kei hea V_H ko te ngaohiko Hall, I ko te nāianei, B ko te papa autō, n ko te kiato kawe utu, e Ko te utu o te irahiko, ko t te matotoru o te rauemi.Ko tenei korero e whakaatu ana i nga mea matua e whakahaere ana i te ngaohiko whakaputa me te kore e taapiri i nga taipitopito pangarau kore.

Nga Taonga e Whakamahia ana i roto i nga Puoko Paanga Hall

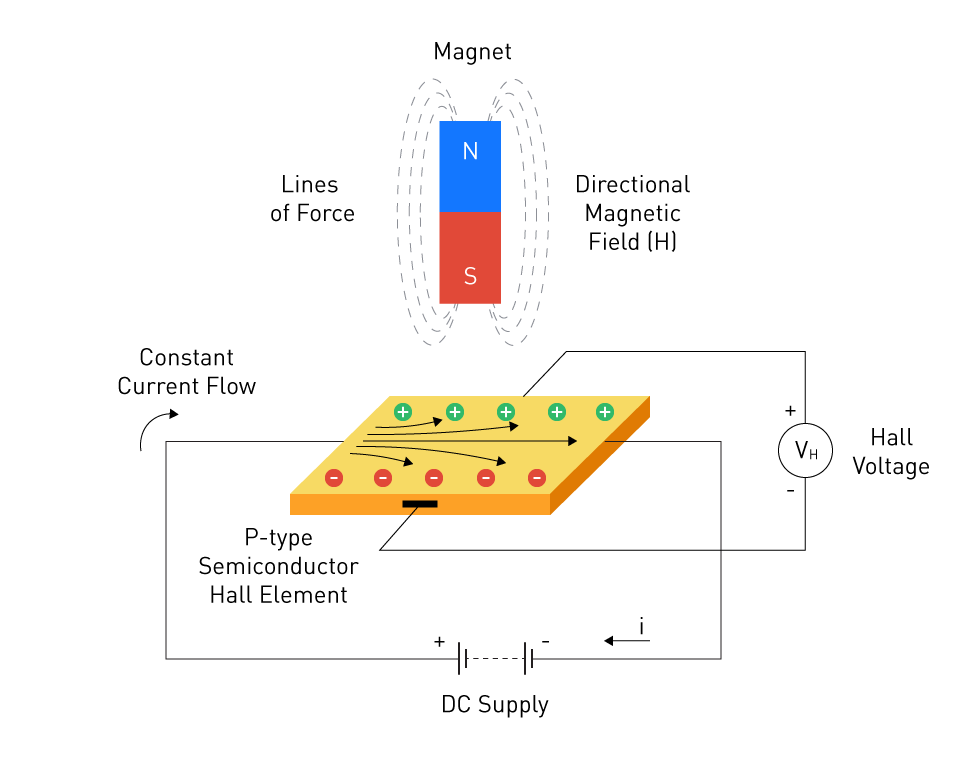

Whakaatu 4. Semiconductor Hall Sensor Tatūnga

Ka taea te hanga i nga taputapu Hall Effect mai i nga konganuku me nga semiconductors, na te mea ka taea e nga mea e rua te whakaputa i te ngaohiko Hall ka rere te naianei i roto i a raatau i te aroaro o te papa autō.I roto i nga konganuku, ko te nuinga o te waa he iti rawa te paanga, na te mea ka uaua ake te whakaputanga ki te kitea me te whakamahi i nga tono mohio.Mo tera take, ko te nuinga o nga taputapu Hall Effect he mea hanga mai i nga rauemi semiconductor kaua ki nga konganuku noa.

Ko nga Semiconductors te nuinga o te wa e pai ake ana na te mea he nui ake te maarama.Ko te tikanga ka whakaputahia e ratou he ngaohiko Hall nui ake i raro i nga tikanga ano, ka ngawari ake te ine i te putanga.Ko te putanga kaha ake ka awhina i te taputapu ki te whakautu marama ake ki nga huringa o te papa autō.

Ko nga mea e whakamahia ana i roto i te huānga tairongo ka whai paanga tika ki te ngaohiko whakaputa me te tika o te ine.Ko nga ahuatanga penei i te kiato kawe utu me te matotoru rawa ka awe i te nui o te ngaohiko Hall ka puta.Ko nga rauemi e whakaputa ana i te whakaputanga nui ake me te pumau he pai ake mo te ine tika.

Nga Momo o te Hall Effect Sensors

Pūoko Pānga Hall Analog

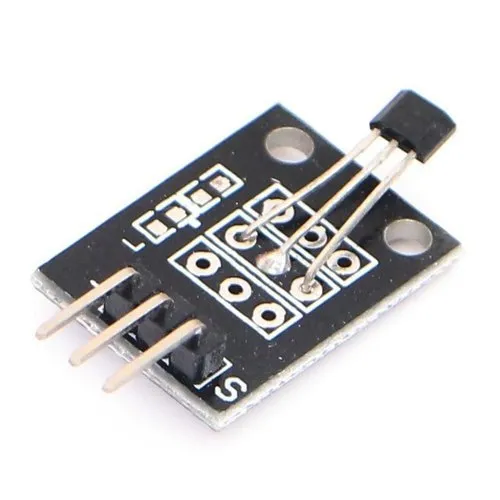

Whakaatu 5. Analog Hall Effect Sensor Module

Ko nga pūoko Analog Hall Effect ka whakaputa i te ngaohiko putanga tonu ka huri i roto i te ohanga ki te papa autō tono.I te mea ka kaha ake, ka ngoikore ranei te papa aukume, ka huri te ngaohiko whakaputa, ka taea e te puoro te whakaatu i nga rereketanga ngawari, kaua ki te ahua kotahi.Na te mea ka whai tonu te whakaputanga i te mara, ka whai hua tenei momo pukoro ina hiahia te ara iahiko ki te ine i te nui o te huringa o te papa autō, kaua ko te mea kei kona.

Ko tenei momo ka whakamahia i roto i te waahi o te waahi, te waahi o naianei, me etahi atu mahi ine ka hiahiatia he putanga maeneene me te panui.He pai rawa mo te inenga tika na te mea ka puta nga huringa iti o te papa autō i roto i te tohu whakaputa, na reira ka ngawari ake te kite i nga nekehanga pai, i nga rereketanga mara ranei.

Mamati Hall Pānga Pūoko

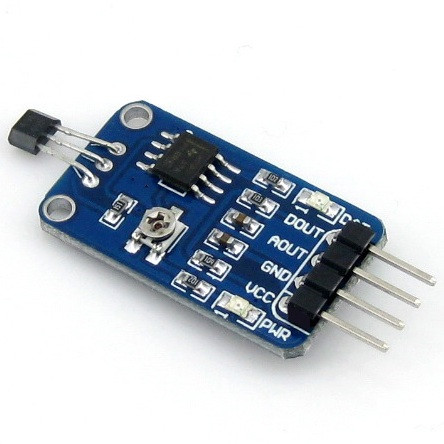

Whakaatu 6. Digital Hall Effect Sensor Module

Ko nga pūoko Digital Hall Effect he whakaputanga motuhake, ko te tikanga he tohu ON, OFF ranei, kaua ki te huri haere tonu.Ka mahi me te ira whakahuri o roto, ka kiia he paepae autō, no reira ka eke te papa autō ki tera taumata, ka huri te ahua o te putanga.Ka taka te mara ki raro i te taumata tuku kua tautuhia, ka hoki te putanga ki tona ahuatanga taketake, ka hoatu he tohu whakawhiti marama me te ngawari ki te panui i nga punaha hiko.

Na te mea ka whakautu ratou ki nga taumata paepae, kaua ki nga huringa o te mara, ka whakamahia nuitia nga pukoro Hall Effect mamati ki nga punaha whakawhiti me te rapu.Ko nga tono noa ko te tatau tuwhera me te kati kati, te whakawhiti rohe, te aro tata, te tatau patere, me te rapu waahi, ko te kaupapa matua ko te whakatau mena kua tae te taumata autō ki tetahi waahi motuhake.

Nga tono a te Hall Effect Transducers

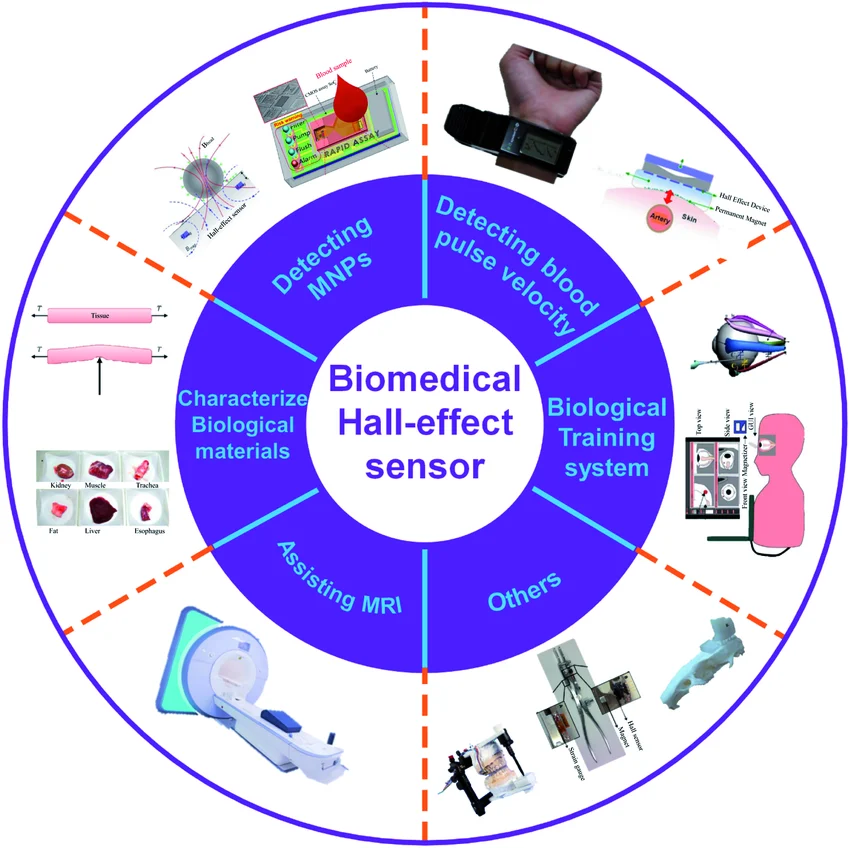

Whakaaturanga 7. Nga Whakamahinga Whakaaetanga a te Hall Effect Sensor

Kei te whakamahia nuitia nga kaiwhakawhitiwhiti Hall Effect mo te whakamaarama papa autō i roto i nga taputapu ahumahi me nga taonga putaiao e hiahiatia ana te inenga kaha o te mara.

I roto nga tono taaro o naianei, ka tukuna ki roto i nga taraiwa motuka, nga taputapu hiko, me nga punaha whakahaere pākahiko ki te ine i te waa me te kore whakapiri hiko tika.

Mo te waahi me te rapunga nekehanga, ka whakamahia enei pukoro i roto i nga punaha miihini, nga kaiwhakatere raina, me nga karetao, kei reira nga huringa o te papa autō e tohu ana i te nekehanga.

Ka whakamahia ano hoki ki roto nga punaha aroturuki hiko, te whakakotahi i nga raraunga o naianei me nga ngaohiko ki te whakatau tata i te whakapaunga hiko mo te wa-pono i roto i nga taputapu hiko.

Nga Painga me nga Raruraru o nga Kaihuri Whakawhiti Paanga Hall

Nga painga	Nga herenga
Te inenga-kore	Te tairongo ki te paheketanga o te pāmahana
Wehenga piauau i waenganui i te ara iahiko tairongo me te ara o naianei	Ka taea te whakawhäitihia te tika i roto i nga hoahoa tuwhera-koropiko taketake
Te ine haumaru o nga taumata o naianei teitei	Ka taea e nga papa autō kotiti te pa ki nga panui
He iti rawa te ngaronga whakaurunga	Ko nga taumata tohu iti ake pea me whakakaha, he whakamaarama ranei
He iti te ngaronga hiko me te iti o te whakamahana	Ko te inenga iti-naianei ka hiahiatia he matua autō, he hurihanga taapiri ranei
Ka ine i te naianei AC me DC	Ko nga putanga tuwhera-koropiko he pai te bandwidth me te wa whakautu
He pai te raina me te whakaputa pono i roto i nga taputapu tika	Ko nga putanga kati-koropiko he nui ake, he nui ake te utu
Te whakanoho miihini ngawari	Ko nga putanga kati-koropiko ka pau ake te mana mai i te tuku tuarua
E waatea ana nga whiringa kiato, maamaa	Ka taea te whakawhäiti i te ngaohiko putanga i roto i etahi hoahoa katia-koropiko
E waatea ana nga paepae whakakorikori teitei me te kaha	Ko te mahinga ka whakawhirinaki ki te pumau o nga rawa me te whanonga wera

Whakamutunga

Kei a koe inaianei he tirohanga marama mo te mahi a te Hall Effect Transducer me te take i whakamahia nuitia ai.Ma te huri i te papa autō ki te tohu ine ka whai hua i roto i nga ahuatanga maha.Ka taea e koe te kite me pehea te mahi tahi o tona hanganga, rawa, me te kaupapa whakahaere ki te whakaputa hua pono.Mai i te mohio o naianei ki te kite i te waahi, ka taea te whakamahi ngawari ki nga punaha rereke.Ma te mohio ki enei kaupapa ka awhina koe ki te mohio kei hea me te pehea e uru ai enei pukoro ki nga hikohiko o te ao.Ma tenei turanga, ka ngawari ake te tuhura me te whakamahi i roto i o kaupapa ake.
