Te mohio ki te XC2S200-5FG256I FPGA Architecture me nga tono

Kei te rapu koe i tetahi taputapu arorau ka taea e koe te hanga i nga taputapu mamati kia rite ki te hiahia o to punaha.Ko te XC2S200-5FG256I FPGA ka hoatu ki a koe nga poraka arorau ngawari, te mahara o roto, me te maha o nga hononga whakauru me te whakaputa kia taea ai e koe te hanga i nga mahi mamati ritenga ki roto i tetahi taputapu.Ko tana hoahoanga e tautoko ana i te ararere tohu, te whakahaere i te waa, me te whakahaere atanga puta noa i nga momo taputapu hiko.Ma te ararere me nga rauemi mahara e waatea ana i runga i te maramara, ka taea e koe te urutau ki nga mahi whakahaere rereke, nga huarahi whakawhitiwhiti korero, me nga mahi punaha whakauru me te kore e whakarereke i nga taputapu tinana.

Putumōhio

XC2S200-5FG256I Tirohanga

Ko te XC2S200-5FG256I he taputapu arorau ka taea te hanga i runga i te hoahoanga Spartan II FPGA me te hoahoa mo nga punaha mamati ka taea te whirihora.He tata ki te 200000 nga keeti arorau kua whakaritea ma roto i nga poraka arorau ka taea te whakarite hei whakatinana i nga mahi mamati.Ko te RAM poraka whakauru e tautoko ana i te rokiroki raraunga mo te wa poto, ko te maha o nga tohu whakauru me te whakaputa ka taea te whakawhitiwhiti korero me nga waahanga o waho.Ka mahi te taputapu mai i te iti o te ngaohiko ngaohiko me te tautoko i nga tikanga pāmahana ahumahi.Ko tana hoahoanga e tautoko ana i te tauira taputapu, te whakahaere atanga, me nga mahi tukatuka mamati i roto i nga taputapu hiko kua mau.

Kei te rapu XC2S200-5FG256I?Whakapaa mai ki a maatau ki te tirotiro i nga taonga o naianei, te wa arahi, me te utu.

XC2S200-5FG256I b

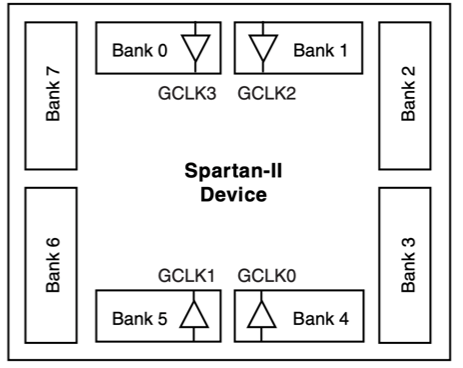

Ko te hanganga I/O ka wehewehe i te paenga o te taputapu ki te waru peeke kua tu ki nga taha e wha o te kete FPGA.Ka whakarōpūhia e ia peeke he huinga titi whakauru me nga pine whakaputa e rite ana te tuku VCCO, ka taea te whakamahi i te taumata ngaohiko rite ki nga titi katoa o tera rohe.Ko nga whakaurunga karaka o te ao kua tapaina ki te GCLK0 ki te GCLK3 ka whakanohohia ki te taha o nga waahanga o raro me runga o te tahora hei tohatoha i nga tohu karaka puta noa i te raupapa arorau o roto.Ma tenei whakaritenga ka taea e nga paerewa tohu maha te mahi i te wa kotahi ma te tautapa i nga taumata ngaohiko rereke ki te wehe i nga peeke i te wa e mau tonu ana te ararere i waenga i nga titi o waho me te arorau o roto.

XC2S200-5FG256I CAD Tauira

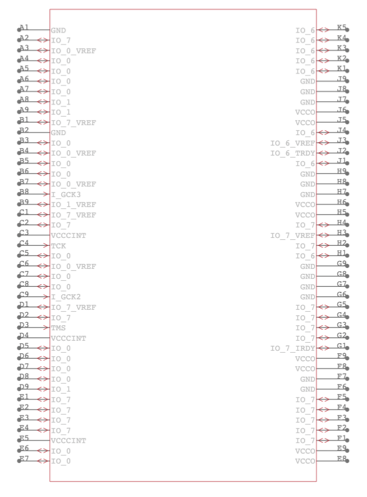

XC2S200-5FG256I Tohu

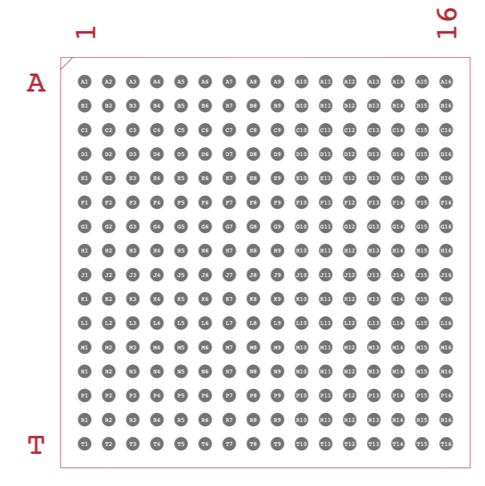

XC2S200-5FG256I Tapuwae

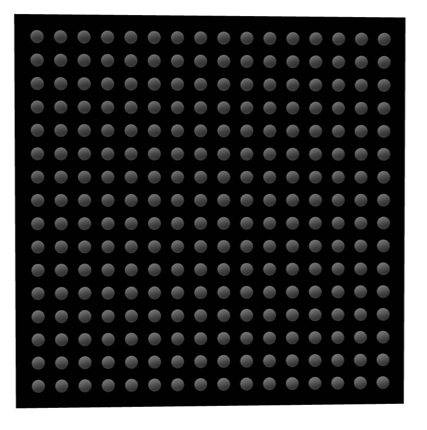

XC2S200-5FG256I Tauira 3D

Ko nga waahanga mo te XC2S200-5FG256I

Hangahanga arorau FPGA e taea ana

Ka whakamahia e te taputapu he hanganga arorau whirihora e taea ai te tautuhi iahiko matihiko ma nga poraka arorau ka taea te whakarite me nga huarahi ararere.Ma tenei hanganga ka taea e nga kaihoahoa te whakatinana i te whanonga taputapu ritenga me te kore e whakarereke i te taputapu tinana, te tautoko i te whanaketanga punaha mamati ngawari me te tauira tauira taputapu.

Rauemi Mahara Poraka Whakauru

Ko te RAM poraka o roto e whakarato ana i te rokiroki mahara i roto i te papanga ka taea te papatono.Ka tautokohia e enei poraka mahara te aukati raraunga, nga ripanga rapu, me nga mahi rokiroki rangitahi, ka whakaiti i te hiahia mo nga waahanga mahara o waho i roto i te maha o nga tono tukatuka mamati.

Atanga Whakauru me te Huaputa ka taea te whirihora

Tae atu ki te 176 nga tohu whakauru me te whakaputanga a nga kaiwhakamahi e whakarato ana i te hononga ngawari me nga taputapu o waho.Ka taea te whirihora i ia titi mo nga momo whakaurunga rereke, putanga, mahi takirua ranei, ka taea e te taputapu te taunekeneke me nga puoro, nga hononga korero, me nga punaha whakahaere.

Whatunga Ararere Papatono

Ko te whatunga honohono ka taea te hono i nga poraka arorau, nga huānga mahara, me nga atanga putanga whakauru.Ka taea te tuku tohu ma roto i nga huarahi ka taea te whirihora, ka taea te rere tohu ritenga i waenga i nga rauemi o roto me te pupuri i te whanonga matihiko matapae.

Whakahaere Karaka Ma te Whakaroa i nga Koropi Kua Maukati

Ka tautokohia e nga porowhita porowhita whakaroa kua maukati te tohatoha karaka me te tirohanga o te waa ki roto i te taputapu.Ka awhina enei iahiko ki te pupuri i nga hononga o te waa i waenga i nga waahanga arorau o roto me nga puna karaka o waho.

Te Maamaa Ahumahi Te Mana Whakahaere

Ka tautokohia e te taputapu te mahi puta noa i te awhe pāmahana roa e tika ana mo nga taiao ahumahi.Ma tenei ka taea te mahi pumau i roto i nga punaha e pa ana ki nga ahuatanga taiao rereke penei i nga taputapu wheketere me nga whakaurunga o waho.

Mōkī BGA Maunga Kiato

Ko te taputapu kei roto i te whakatakotoranga raupapa matiti 256 e taea ai te maha o nga hononga i roto i te tapuwae kiato.Ka tautokohia e tenei momo taapi nga whakatakotoranga papa taiawhio taia kia mau tonu te pono o te hiko mo nga taputapu tatau titi teitei.

XC2S200-5FG256I Whakatakotoranga Hangarau

Huanga Hua	Uara Huanga
Kaihanga	AMD Xilinx
Ngaohiko - Tuku	2.375V ~ 2.625V
Moka RAM Tapeke	57344
Mōkī Pūrere Kaiwhakarato	256-FBGA (17x17)
Rangatū	Spartan®-II
Mōkī / Take	256-BGA
Mōkī	Paepae
Te Waahi Mahi	-40°C ~ 100°C (TJ)
Te maha o nga huānga arorau/nga pūtau	5292
Te maha o nga LAB/CLB	1176
Tau o I/O	176
Te maha o nga keeti	200000
Momo Whakaeke	Maunga Mata
Tau Hua turanga	XC2S200
Tūnga RoHs	RoHS kore-ture
Taumata Makuku (MSL)	3 (168 haora)
Tūnga REACH	REACH Kaore i pa
ECCN	EAR99
HTSUS	8542.39.0001

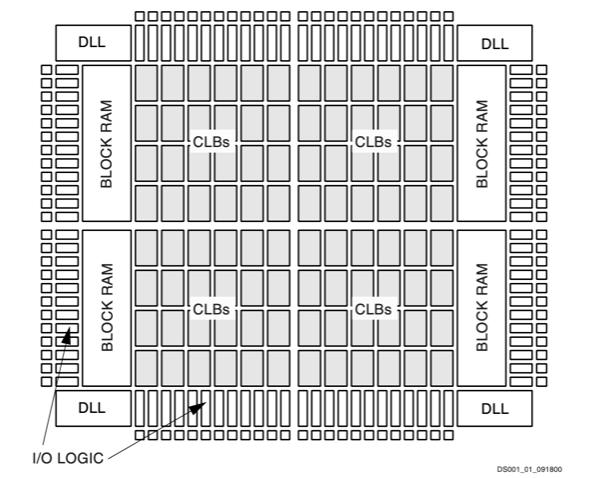

Hoahoa Poraka o XC2S200-5FG256I

Ko te matiti pokapū o nga Poraka Rorohiko Whirihora te hanga i te papanga arorau ka taea te whakatakoto i nga mahi matihiko ma te whakamahi i nga ripanga rapu me nga paopao.Ko nga pou poutū kua tapaina te paraka RAM e whakarato ana i nga rauemi mahara kua whakauruhia ki te taha o te raupapa arorau mo te rokiroki raraunga me nga mahi aukati.Ko nga paraka arorau whakauru me te whakaputa ka raina nga tapa o waho o te taputapu me te hono i te whatunga ararere o roto ki nga titi o waho.Te whakaroa i nga waahanga karaka e mau ana kei nga kokonga e tautoko ana i te tirohanga karaka me te whakahaere i te waa puta noa i te hanganga arorau o roto.Ko nga ara honohono i waenga i te huinga CLB, nga pou mahara, nga wae karaka, me nga poraka I O ka waihanga i te whatunga ararere ka taea te hanga i nga hononga tohu ngawari puta noa i te taputapu.

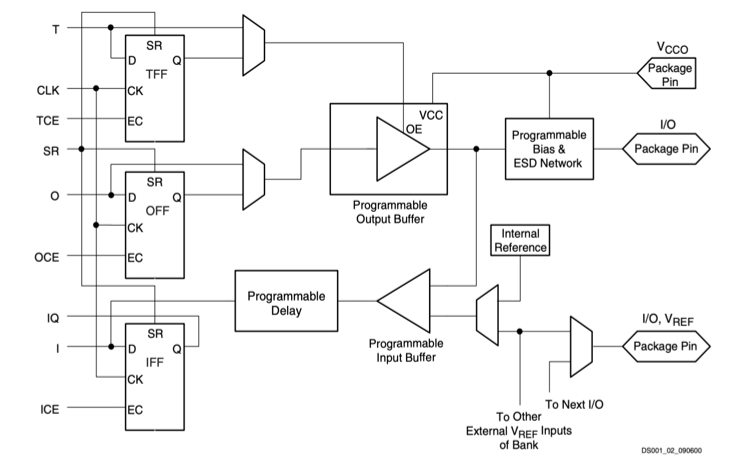

Poraka Whakauru/Putanga (IOB) o XC2S200-5FG256I

Ko te hanganga paraka I/O o roto e hono ana i nga titi kete o waho ki te papanga arorau ka taea te hanga ma roto i nga huarahi whakauru me nga ara whakaputa.Ko nga raraunga putanga ka haere ki roto i te pire i tapaina he OFF me te karaka ka taea te whakahaere, whai muri mai ko te kaitao putanga ka taea te peia te titi o waho i te wa e mahi ana mai i te tuku VCCO e hono ana ki te peeke I O.Ko nga tohu whakauru mai i te pine mokihi ka uru mai ma te papaa whakauru ka taea te whakahoahoa me te waahanga whakaroa ka taea te whakahoahoa i mua i te taenga ki te pire urunga e tapaina ana IFF e tukutahi ana i te tohu ki te karaka o roto.Ko etahi atu o nga waahanga whakahaere ko te mana whakahaere tuatoru ma te rehita TFF, te karaka whakaahei tohu, me te tautuhi i nga whakaurunga tautuhi e whakahaere ana i te waa tohu me te mana kawanatanga.Ko te whirihoranga me te whatunga whakamarumaru ESD e tiaki ana i te atanga titi, ko te tohutoro o roto me nga hononga VREF e tautoko ana i nga ngaohiko e tohutoro ana nga paerewa I O e tohatoha ana puta noa i te peeke.

Ko nga waahanga mo te XC2S200-5FG256I

Pūnaha Ararere Tohu Mamati

Ko nga rauemi arorau ka taea e te taputapu te whakahaere i te ararere tohu mamati me te tukatuka i nga taputapu korero.Ka taea e ona poraka arorau whirihora te whakamahi i nga huarahi arorau ritenga e whakahaere ana i te whakawhiti raraunga i waenga i nga waahanga punaha i te wa e mau tonu ana te whanonga taima.

Nga Waehanga Whakahaere Ahumahi

He maha nga wa e hiahia ana nga punaha whakahaere ahumahi ki te arorau mamati ngawari ka taea te urutau ki nga momo miihini rereke.Ka taea e te taputapu te whakahaere i nga tohu mana, nga whakaurunga puoro, me nga putanga o te kaiwhakatere, e tautoko ana i nga mahi pono i roto i nga taiao whakaputa aunoa.

Nga Papahanga Whakatauira Maamaa kua whakauruhia

He maha nga wa e whakamahia ana e nga papahanga whanaketanga nga taputapu arorau ka taea te mahi ki te whakamatautau i nga hoahoa mamati i mua i te hanga taputapu whakamutunga.Ko te taputapu ka taea e nga kaihoahoa te whakatinana me te whakarereke i nga hanganga arorau i te wa o te whanaketanga, ka taea te whakamatautau pai o nga mahi whakahaere mamati.

Te Whakawhitiwhiti Whakawhitiwhiti

Ko nga punaha e hono ana i nga kawa whakawhitiwhiti maha ka taea te whakamahi i te taputapu ki te whakamaori, ki te arai ranei i nga tohu mamati i waenga i nga atanga.Ko tana arorau ka taea te whakarite i nga huarahi raraunga ritenga e hono ana i nga tukatuka, nga taputapu mahara, me nga kaiwhakahaere korero.

Nga Punaharoto Hiko Motika

Ko nga waahanga mana hiko i roto i nga waka e hiahia ana ki te arorau ka taea te whakarite mo te whakahaere tohu me te ruruku punaha.Ka taea e te taputapu te whakahaere i nga mahi whakahaere mamati, nga hononga whakawhitiwhiti korero, me nga mahi wa i roto i te hikohiko miihini.

Arorau Mana Hiko Kaihoko

He maha nga wa e rapua ana e nga taputapu mamati te arorau ka taea te whakarite hei whakahaere i nga mahi a te punaha.Ka taea e te taputapu te ruruku i nga tohu atanga kaiwhakamahi, te whakahaere i te waa, me te whakawhitiwhitinga o roto i waenga i nga waahanga kei roto i nga hua hiko.

XC2S200-5FG256I Nga Painga me nga Huakore

Nga painga

• Ko te hanganga arorau ka taea te whakarite ka taea te whirihora ano i nga iahiko mamati i muri i te whakaurunga

• Ka tautokohia e te mahara poraka whakauru te rokiroki raraunga kaore he mahara o waho i etahi hoahoa

• He maha nga titi whakauru me nga titi whakaputa e tautoko ana i te honohono o te punaha ngawari

• Te mahi pumau puta noa i nga ahuatanga pāmahana ahumahi

• E tautoko ana te kete BGA kiato i nga whakatakotoranga papaa iahiko taia

• Ka awhina nga iahiko tirohanga karaka o roto ki te pupuri i te whanonga taima

Nga huakore

• He iti ake te kaha o te arorau i tera o nga taputapu hou ka taea te papatono

• He iti te rahi o te mahara maramara ki te whakataurite ki nga whanau arorau ka taea te whakarite

• Ka nui ake te kai hiko i nga hoahoanga ngaohiko iti hou ake

• Kaore i te whakauru i nga rauemi tukatuka tohu whakauru matatau

• Ka hiahiatia he mahara whirihoranga o waho mo te kaupapa rorohiko

XC2S200-5FG256I etahi atu

Nama Wahi	Kaihanga	Nga waahanga matua	Whakamahia te Take/Tuhipoka
XC2S200-5FGG256I	AMD	Spartan-II FPGA me nga poraka arorau ka taea te whirihora, te RAM toha, me nga rauemi ararere ka taea.Kei te whakahaere i te taha o te 2.5 V matua tuku me te whakarato i nga mano o nga pūtau arorau mo te whakatinana i nga iahiko mamati ritenga.	Ka whakamahia i roto i te tukatuka whakauru, te whakahaere ahumahi, me te taputapu whakawhitiwhiti korero e hiahiatia ana te arorau programmable me te mahi pono i roto i nga awhe pāmahana ahumahi.
XC2S200-5FGG256C	AMD	Ko te taputapu FPGA mai i te whanau Spartan-II e whakauru ana i nga huānga arorau ka taea te whakarite, poraka mahara o roto, me nga hononga I/O ka taea te whirihora mo te hoahoa mamati ngawari.	E tika ana mo nga hikohiko kaihoko, nga waahanga korero, me nga papaahoa tauira e hiahiatia ana kia tika te kiato arorau me te whirihoranga taputapu ngawari.
XC2S200-5FG256C	AMD	Ko te taputapu FPGA ka taea te whakatakoto i nga pūtau arorau ka taea te whirihora, nga rauemi mahara o roto, me nga titi I/O ka taea te whirihora-kaiwhakamahi hei whakatinana i nga iahiko mamati uaua ki runga i te maramara kotahi.	Ka whakamahia i roto i nga punaha tango raraunga, nga papa tukatuka tohu, me nga hoahoa whakauru e hiahia ana ki nga taputapu mamati ka taea te whakarite.
XC2S200-5FGG456I	AMD	Ko te Spartan-II FPGA teitei e whakarato ana i nga poraka arorau ka taea te whakarite, te mahara kua whakauruhia, me te maha o nga hononga I/O mo nga punaha matihiko uaua.	Ka whakamahia i roto i te mahi aunoatanga ahumahi, nga taputapu korero matatau, me nga punaha whakauru-I/O teitei e hiahia ana ki te arorau ngawari ki te kaupapa me te tautoko i te pāmahana.

Mo AMD Xilinx

Ko AMD Xilinx he kamupene hangarau semiconductor e mohiotia ana mo te whakawhanaketanga o nga taputapu arorau ka taea te whakarite me nga papahanga rorohiko urutau.I ahu mai te kamupene hei Xilinx, a, no muri mai ka uru ki roto i te Advanced Micro Devices.Ko ana mahi e aro ana ki nga rarangi kuaha ka taea te mahi, te punaha urutau ki nga taputapu maramara, me nga papaaho whakatere e whakamahia ana i roto i te rorohiko, te whakawhitiwhiti korero, te hikohiko miihini, me nga punaha ahumahi.Kua whakawhanakehia e te kamupene nga hoahoanga arorau ka taea te whakahoahoa mo nga tau tekau, e tautoko ana i te hoahoa taputapu mamati ma nga taputapu whirihora e taea ai te tautuhi i nga iahiko i muri i te hanga.Ko ona hua e whakamahia nuitia ana i roto i nga punaha whakauru, nga hanganga whatunga, nga taputapu tukatuka tohu, me nga punaha whakahaere hiko.

Whakamutunga

Ko te XC2S200-5FG256I FPGA he huarahi ngawari ki te hanga arorau matihiko ki roto i nga taputapu.Ka taea e koe te whirihora i ona poraka arorau, nga rauemi mahara, me nga hononga whakauru me te whakaputa hei tautoko i nga mahi punaha rereke.Ko tana hanganga o roto ka taea te ararere tohu, te whakahaere i te waa, me te rokiroki raraunga i roto i tetahi taputapu ka taea te whakarite.Ma te whirihora aMaramatanga ki te XC2S200-5FG256I FPGA Architecture and Applicationsarchitecture, ka taea e te taputapu te tautoko i nga hikohiko kua whakauruhia, nga hononga whakawhitiwhiti korero, me nga punaha whakahaere.Ma te mohio ki tana whakatakotoranga, nga ahuatanga, me nga tono ka awhina koe ki te kite me pehea te tautoko a nga taputapu arorau ka taea te tautoko i nga taputapu mamati hou.Ma tenei ka ngawari ake ki a koe te arotake mena ka uru te XC2S200-5FG256I ki nga hiahia o to hoahoa hiko.

Rauraraunga PDF

XC2S200-5FG256I Pepa Raraunga:

XC2S200-5FG256I.pdf
