ADM560JRS Atanga Tipi Aratohu, Nga ahuatanga, me nga tono

Ko te mahi me te whakawhitiwhiti rangatū ko te hono i nga iahiko arorau ki nga taputapu e whakamahi ana i nga tohu RS232.Ka awhina a ADM560JRS i a koe ki te hapai i taua hononga me nga kaiwhakawhiti e wha me nga kaiwhiwhi e rima i hangaia ki te maramara kiato kotahi.Ka taea e koe te whakamahi hei whakamaori i nga tohu taumata arorau ki nga taumata ngaohiko RS232 me te whiwhi raraunga mai i nga raina rangatū i te wa ano.Ka rere te taputapu mai i te tuku ngaohiko iti kotahi me te whakamahi i te papu utu hei hanga i nga ngaohiko atanga e hiahiatia ana.Ma te tautoko mo te maha o nga hongere korero, he pai ki nga punaha whakahaere, atanga rorohiko, me nga taputapu whakauru e whakawhiti ana i nga raraunga rangatū.

Putumōhio

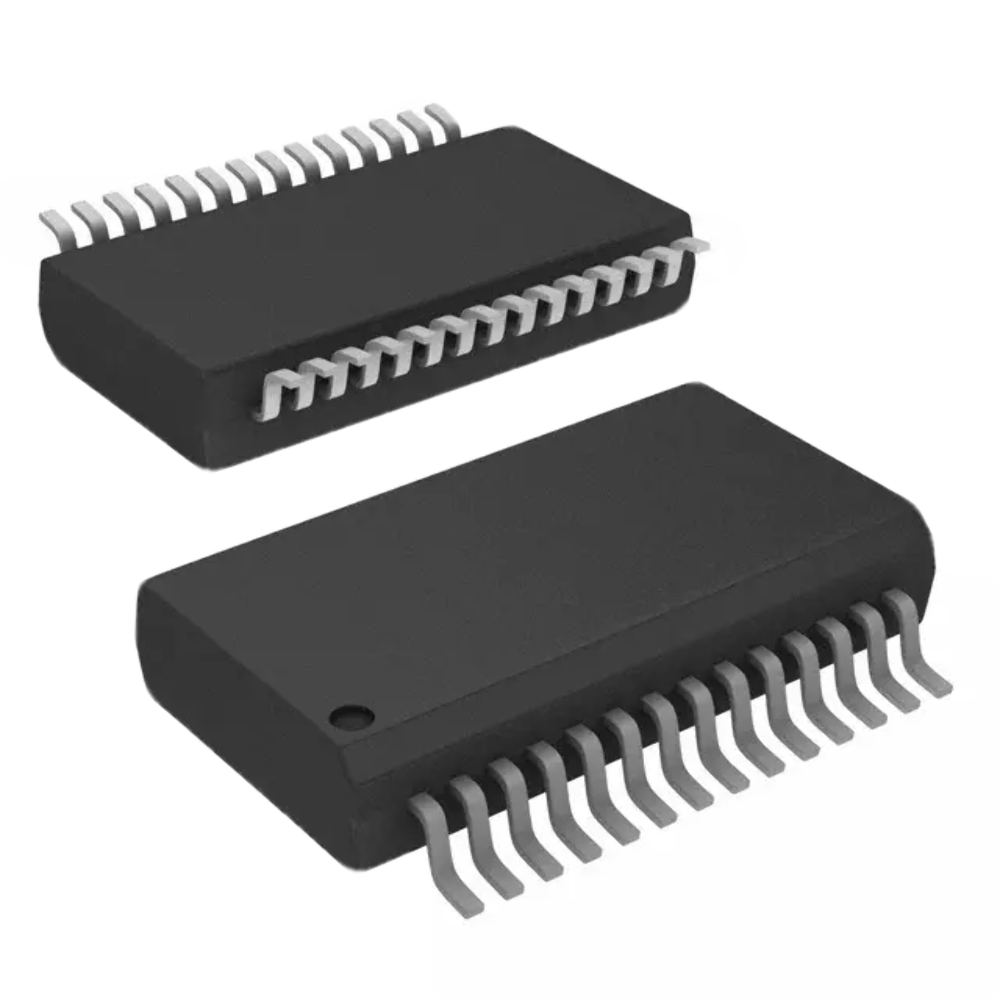

ADM560JRS Whakaahuatanga

ADM560JRS he iti te mana kaha RS 232 transceiver i hangaia mo nga punaha whakawhiti raraunga rangatū i waenga i nga iahiko arorau me nga raina korero RS 232 paerewa.Ka whakauruhia e te taputapu e wha nga kaiwhakawhiti me nga kaiwhiwhi e rima, e tuku ana i nga huarahi tohu maha i roto i te kete kotahi.Ka mahi mai i te tuku 3 V ki te 3.6 V kotahi me te whakaputa i nga ngaohiko atanga pai me te kino e hiahiatia ana ma te whakamahi i te papu utu o roto me nga puri o waho.Ko nga reiti whakawhiti raraunga ka tae ki te 116 kbps, e tautoko ana i nga mahi korero rangatū.Ko te taputapu kei roto i te whakatakotoranga SSOP 28 titi e tika ana mo nga papa taiawhio kua eke ki runga.Kei te rapu ADM560JRS?Whakapaa mai ki a maatau ki te tirotiro i nga taonga o naianei, te wa arahi, me te utu.

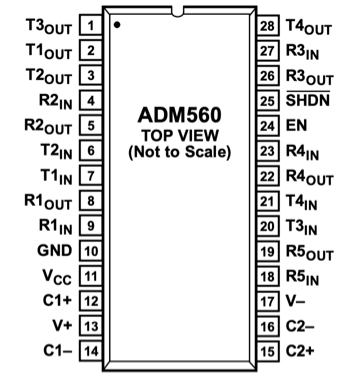

Nga korero mo te ADM560JRS Pinout

Whakaahuatanga ADM560JRS Pin

Tau Pin	Ingoa Pin	Whakaahuatanga
1	T3OUT	RS-232 kaiwhakawhiti putanga hongere 3 e peia te raina rangatū waho whakamahi RS-232 taumata ngaohiko.
2	T1OUT	RS-232 te hongere whakaputa tuku tuku 1 e whakarato ana i nga tohu arorau kua hurihia mo nga raina korero rangatū.
3	T2OUT	RS-232 kaiwhakawhiti putanga hongere 2 e whakaputa ana i nga tohu ngaohiko herenga RS-232.
4	R2IN	RS-232 kaiwhiwhi hongere whakauru 2 e whakaae ana ki nga tohu RS-232 taumai mai i nga taputapu o waho.
5	R2OUT	Putanga arorau CMOS/TTL e rite ana ki te hongere kaiwhiwhi 2 i muri i te huringa taumata RS-232.
6	T2IN	Ko te whakaurunga taumata arorau mo te hongere whakawhiti 2 ka huri ki roto ki nga taumata whakaputa RS-232.
7	T1IN	Ko te whakaurunga taumata arorau mo te hongere whakawhiti 1 i whakamahia hei taraiwa i te waahanga whakaputa RS-232.
8	R1WHAU	Putanga taumata arorau mai i te hongere kaiwhiwhi 1 e tohu ana i te tohu whakauru RS-232 kua hurihia.
9	R1IN	RS-232 kaiwhiwhi hongere tāuru 1 hono ki te raina atanga rangatū waho.
10	GND	Tohutoro whenua mo te taputapu me te ara iahiko o roto.
11	VCC	Ko te whakaurunga hiko matua, e mahi ana mai i te 3.0 V ki te 3.6 V.
12	C1+	tauranga pai o te pūnga iahiko papu tuatahi whakamahia i roto i te ngaohiko doubler atamira.
13	V+	He pai te whakaputanga ngaohiko mai i te papu utu o roto e whakamahia ana e nga taraiwa RS-232.
14	C1−	Kāpeka tōraro o te pūnga iahiko papu tuatahi whakamahia i roto i te iahiko taurua ngaohiko.
15	C2+	Kapeka pai o te rua o te utu papu punga iahiko e whakamahia ana mo te waahi hurihuri ngaohiko.
16	C2−	Kāpeka tōraro o te pūnga iahiko papu utu tuarua whakamahia ki te whakaputa i te ngaohiko RS-232 kino.
17	V−	Putanga ngaohiko kino mai i te papu utu o roto e whakamahia ana mo te tohu tohu RS-232.
18	R5IN	RS-232 kaiwhiwhi hongere whakauru 5 mo nga tohu raraunga rangatū taumai.
19	R5WOUT	Ko te putanga arorau CMOS/TTL e rite ana ki te hongere kaiwhiwhi 5 i muri i te huringa tohu.
20	T3IN	Ko te whakaurunga taumata arorau mo te hongere whakawhiti 3 i whakamahia hei whakaputa tohu whakaputa RS-232.
21	T4IN	Whakauru taumata arorau mo te hongere whakawhiti 4 e whangai ana i te waahanga taraiwa RS-232 o roto.
22	R4WOUT	Putanga taumata arorau mai i te hongere kaiwhiwhi 4 e tohu ana i te tohu whakauru RS-232 kua hurihia.
23	R4IN	RS-232 hongere whakauru 4 e hono ana ki tetahi raina korero o waho.
24	EN	Whakahohehia te urunga mana e whakamahia ana ki te whakahohe, ki te whakakore ranei i te ara iahiko o roto o te taputapu.
25	SHDN	Whakaweto te urunga mana e tuu ai te taputapu ki te aratau kati mana iti.
26	R3WHAU	Putanga taumata arorau mai i te hongere kaiwhiwhi 3 e rite ana ki te tohu RS-232 kua riro.
27	R3IN	RS-232 kaiwhiwhi hongere whakauru 3 mo te whiwhi tohu atanga rangatū.
28	T4WOUT	RS-232 kaiwhakawhiti putanga hongere 4 whakarato tohu whakaputa rangatū tahuri.

ADM560JRS CAD Tauira

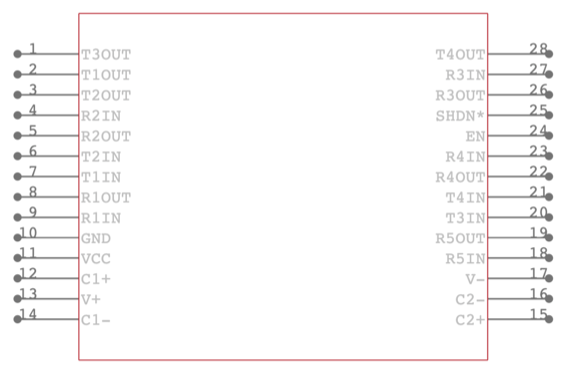

Tohu ADM560JRS

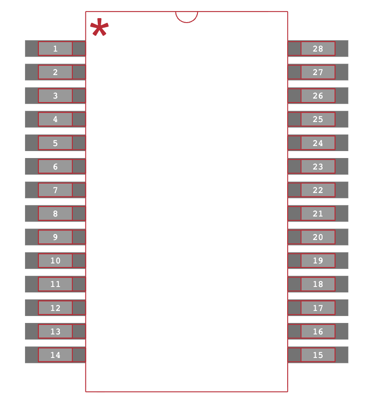

ADM560JRS Tapuwae

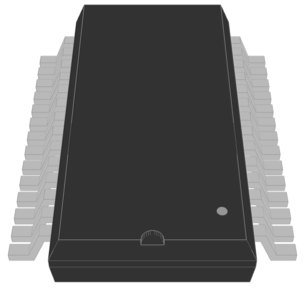

Tauira ADM560JRS 3D

Ko nga waahanga mo te ADM560JRS

Hanganga Whakawhiti RS232 Whakauru

Ko te ADM560JRS te whakakotahi i nga kaiwhakawhiti e wha me nga kaiwhiwhi e rima i roto i te taputapu kiato kotahi.Ko tenei whakaritenga e tautoko ana i nga korero rangatū matarua katoa i te wa e whakaitihia ana te maha o nga waahanga atanga motuhake e hiahiatia ana i runga i te poari ara iahiko.

Mahi Whakawhiwhi Ngaohiko Iti Kotahi

Ka mahi te taputapu mai i te tuku kotahi i waenga i te 3 V me te 3.6 V. Ma tenei ka taea e ia te hono tika ki nga punaha arorau ngaohiko iti o enei ra me te kore e tono reera hiko taapiri.

Whakaputa Ngaohiko Ngaohiko Puma Utu o roto

Ma te papu utu o roto ka hanga ngaohiko pai me te kino e hiahiatia ana mo te tohu tohu RS 232.Ko nga puritanga o waho e hono ana ki nga titi whakatapua hei awhina i te ara iahiko ki te whakaputa i nga taumata ngaohiko atanga pumau.

Hongere Kaiwhiwhi Maha

E rima nga hongere kaiwhiwhi motuhake e whakaae ana ki nga tohu whakauru RS 232 ka huri ki nga putanga taumata arorau.Ma tenei ka taea e te maha o nga raina whakawhitiwhiti te aroturuki me te tukatuka i roto i te iahiko whakauru.

E wha nga Putanga Whakawhiti Motuhake

E wha nga huarahi whakawhiti ka huri i nga tohu whakauru taumata arorau ki nga taumata putanga RS 232.Ko enei putanga ka peia nga raina korero o waho e hono ana ki nga tauranga rangatū, ki etahi atu taputapu atanga ranei.

Whakaaetanga Haruru Kaiwhiwhi

Kei roto i ia hongere kaikawe te hysteresis i te wa whakauru.Ka awhina tenei hoahoa ki te pupuri i nga putanga arorau pumau ina he haruru hiko, he nekehanga puhoi ranei te tohu taumai.

Tautoko Whakawhiti Raraunga ki te 116 kbps

Ka tautokohia e te taputapu nga reiti raraunga ki te 116 kilobits ia hekona.Ka kapi tenei awhe i nga tere korero rangatū e whakamahia ana i roto i nga taputapu whakahaere me nga atanga rorohiko.

Mōkī Maunga Kiato

Ka whakaratohia te taputapu i roto i te kete SSOP 28 mata.Ko tana tapuwae iti e tautoko ana i nga tahora ara iahiko mato me te pupuri i te mokowhiti titi mokowhiti mo te huihuinga pono.

ADM560JRS Whakaahuatanga Hangarau

Huanga Hua	Uara Huanga
Kaihanga	Analog Devices, Inc.
Ngaohiko - Tuku	3V ~ 3.6V
Momo	Kaituku
Mōkī Pūrere Kaiwhakarato	28-SSOP
Rangatū	-
Kaitiaki Histeresis	300 mV
Kawa	RS232
Mōkī / Take	28-SSOP (0.209', 5.30mm te whanui)
Mōkī	ngongo
Te Waahi Mahi	0°C ~ 70°C
Te maha o nga taraiwa / Kaiwhiwhi	4/5
Momo Whakaeke	Maunga Mata
Matarua	Ki tonu
Reiti Raraunga	116Kbps
Tau Hua turanga	ADM560
Taumata Makuku (MSL)	1 (Karekau)
ECCN	EAR99
HTSUS	8542.39.0001

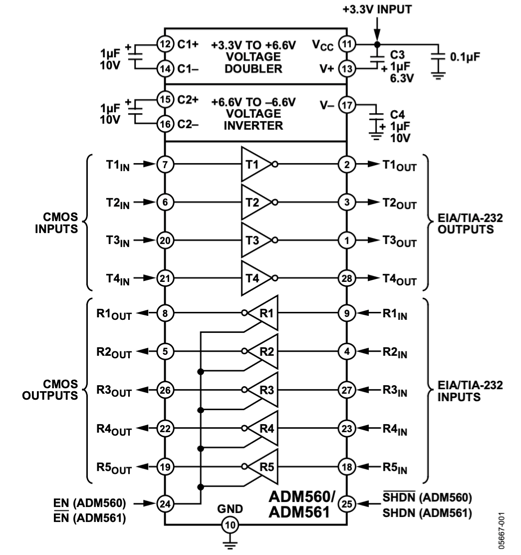

Hoahoa Poraka Mahi o ADM560JRS

Ko te hanganga o roto ka whakarite i te ADM560JRS ki te whakaputa hiko, te tuku, me nga waahanga kaiwhiwhi e huri ana i nga tohu arorau ki nga taumata RS-232 me te hoki.Ko te atamira papu utu ki runga ka whakaputa i nga reera tuku pai me te kino mai i te whakaurunga kotahi +3.3 V ma te whakamahi i nga puri o waho e hono ana ki nga titi C1 me C2, ka whakaputa ngaohiko V+ me V− e whakamahia ana e nga taraiwa atanga.E wha nga huarahi whakawhiti e whakaae ana ki nga whakaurunga CMOS kua tapaina ko T1IN ma T4IN ka peia nga putanga RS-232 T1OUT ki T4OUT.E rima nga huarahi kaiwhiwhi e whakaae ana ki nga whakaurunga RS-232 kua tapaina he R1IN ki R5IN ka whakamaori ki nga putanga CMOS R1OUT ki R5OUT.Ko nga tohu whakahaere me nga tohu tohutoro tae atu ki te EN, te SHDN ranei, te VCC, me te GND ka puta i te waahanga o raro o te whakatakotoranga, e tohu ana ka taea e te taputapu te mana whakahaere me nga hononga hiko i te wa e whakarōpū ana i te rere tohu i waenga i te arorau CMOS me nga raina whakawhitiwhiti EIA / TIA-232.

Ko nga waahanga mo te ADM560JRS

Atanga Rangatū Rorohiko Whaiaro

Ka taea e te ADM560JRS te hono iahiko arorau i roto i nga rorohiko, i nga kaiwhakahaere whakauru ranei ki nga tauranga rangatū RS 232.Ko ana kaiwhakawhiti me nga kaiwhiwhi e whakahaere ana i te huringa taumata tohu kia taea ai e te arorau matihiko te whakawhitiwhiti korero me nga taputapu o waho e whakamahi ana i nga raina korero rangatū paerewa.

Taputapu Whakahaere Ahumahi

Ko nga waeine whakahaere i roto i nga taiao ahumahi he maha nga wa e whakawhiti ana i nga raraunga me nga pūoko, nga kaiwhakahaere, nga taputapu whakamatautau ranei na roto i nga hononga rangatū.Ka taea e te taputapu enei punaha ki te hono ki nga tauranga korero RS 232 i te wa e pupuri ana te arorau o roto i nga taumata ngaohiko iti.

Nga Kape Whakawhitiwhiti me nga Pouwhanga

Ko te maha o nga pito korero me nga punaha e pa ana ki te pouwhanga e whakawhirinaki ana ki te tohu tohu RS 232 i waenga i nga waahi tukatuka me nga taputapu korero o waho.Ka mau te taputapu i te whakamaoritanga tohu i waenga i nga iahiko arorau me te atanga rangatū e whakamahia ana e enei punaha.

Te Aroturuki Hauora me nga taputapu taatai

I etahi wa ka whakawhiti nga taputapu rongoa i nga raraunga whirihoranga, i nga hua ine ranei ma nga hononga rangatū.Ko te ADM560JRS e whakarato ana i te huringa tohu pumau e taea ai e nga taputapu rongoa mo te microcontroller te korero ki nga rorohiko o waho, ki nga rekoata raraunga ranei.

Taputapu Takitaki Raraunga Kawe

Ka taea e nga punaha aroturuki kawe me nga taputapu a-ringa te whakamahi i nga hononga rangatū hei whakawhiti i nga inenga penapena ki etahi atu taputapu.Ka taea e te taputapu enei punaha hiko hiko ki te pupuri i nga korero RS 232 pono i te wa e mahi ana mai i nga taputapu ngaohiko iti.

Pūnaha Tāmau me ngā Hononga Rangatū Tukunga

Ko nga punaha whakahaere whakauru e whakamahia ana i roto i te aunoatanga, i te whakamatautau ranei he maha nga wa e pahekoheko ana me nga taputapu tawhito e korero ana ma te RS 232. Ma te ADM560JRS ka taea e nga hikohiko mamati hou te pupuri i te hototahi ki enei atanga korero rangatū kua whakaritea.

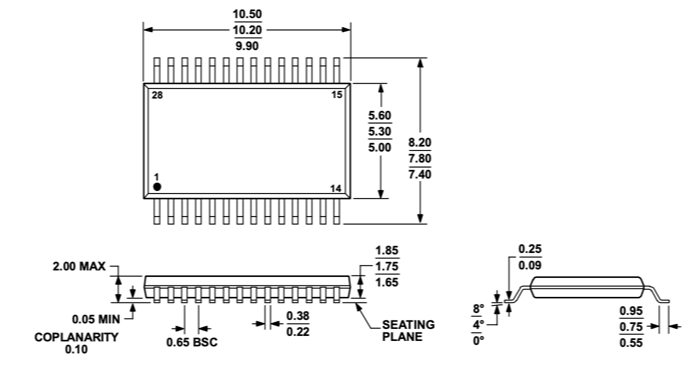

Nga waahanga o te ADM560JRS

Ko te whakatakotoranga aa-tinana e whakaatu ana i te kete whakahuahua iti 28 mata i whakamahia mo te ADM560JRS me nga inenga kua tohua ki te mitamano.Ko te tirohanga o runga e tohu ana i te tinana tapawhā me nga mata kua whakaritea ki nga taha roa e rua me te nama titi ka timata i te kokonga kua tohua ki te ira.Ko te roa o te tinana mai i te 9.90 mm ki te 10.50 mm me te whanui tinana mai i te 5.00 mm ki te 5.60 mm, ko te whanui whanui tae atu ki nga mata ka toro atu i te 7.40 mm ki te 8.20 mm.Kua tohua te ware mata hei 0.65 mm i waenga i nga titi tata, e tautoko ana i te whakapuru mata kiato.E whakaatu ana te taha me te mutunga o te waka rererangi noho, te koki piko o te mata, me te whakaeatanga o te taha, me te teitei o te kete e tata ana ki te 2.00 mm.Ko etahi atu inenga e tautuhi ana i te whanui mata, te matotoru o te mata, me te toronga tauranga hei whakarite i te hototahi ki nga tauira whenua SSOP paerewa kua tautuhia e JEDEC MO-150-AH.

Nga painga me nga kino o ADM560JRS

Nga painga

• Ka whakarato i nga taraiwa maha me nga kaiwhiwhi i roto i te taputapu whakauru kotahi, ka whakaiti i te tatauranga o nga waahanga

• Ngaohiko tuku iti e tika ana mo nga punaha hiko iti hou

• Ka whakakorehia e te papu utu whakauru te hiahia mo nga ngaohiko o waho ± RS-232

• Ka whakapai ake te hysteresis o te kaiwhiwhi i te pono i roto i nga taiao haruru hiko

• Ka awhina te putea mata-maunga kiato ki te whakaiti i te whakamahi mokowā papa

• E tautoko ana i nga korero RS-232 paerewa kia hototahi ki nga taputapu rangatū

• He iti te whakapau hiko e tika ana mo nga taputapu hiko-hiko

Nga huakore

• He iti ake te reeti raraunga ki te 116 kbps, he puhoi ake ki te whakataurite ki nga atanga tere-tere hou

• He iti te awhe pāmahana whakahaere ki te kōeke arumoni (0°C ki te 70°C)

• Me hiahia pūnga iahiko o waho mo te mahi papu

• I hangaia mo RS-232, e kiia ana he paerewa korero tuku iho

• Kua tawhito te hua, kua kore i te mahi kaha

ADM560JRS He rereke

Nama Wahi	Kaihanga	Nga waahanga matua	Whakamahia te Take/Tuhipoka
ADM560JRSZ	Analog Devices Inc.	I whakaemihia i roto i te ahua ahua 196-LFBGA i hangaia mo nga huinga hiko kiato, kiato tiketike.Ka tautokohia e ia te whakaurunga o te mata-maunga me te mahi pono puta noa i te whānuitanga o te pāmahana ahumahi mai i -40°C ki te 85°C, e awhina ana ki te pupuri i nga mahi i roto i nga waahanga uaua.	Ka whakamahia i roto i nga punaha hiko teitei e hiahia ana ki te kapi kiato me te mahi pono.He pai mo nga hoahoa ahumahi me nga hoahoa whakauru he mea nui te mahi pumau me te whakamahi mokowhiti mokowhiti.
ADM560JRS-REEL	Analog Devices Inc.	Ka tukuna i roto i te kete 16-PDIP i hangaia mo te whakaurunga ma roto-poka.Ko te momo kete ka taea te whakaurunga me te ngawari te whakahaere i te wa e huihui ana, e whakamatautau ana ranei.Ka mahi i roto i te awhe pāmahana arumoni angamaheni o 0°C ki te 70°C.	Ka whakamahia i roto i nga papa whanaketanga, tauira tauira, taputapu ranei e whakamahi ana i nga waahanga o roto-poka.Ma te whakatakotoranga DIP ka ngawari ake te rapu raru, te whakakapi, me te huihuinga a-ringa.
ADM560JR	Analog Devices Inc.	Ka mau ki roto i te kete 64-VQFN kiato me te papa waiariki kua kitea.I hoahoatia mo te huihuinga mata-maunga, ka tautokohia e ia te mahi pono mai i -40°C ki te 85°C i te whakapai ake i te whakamaarama wera me te papa hiko.	He pai mo nga punaha whakauru hou me nga hikohiko ahumahi e hiahiatia ana te rahi kiato me te whakahaere waiariki pai.He maha nga wa e whakamahia ana i roto i nga hoahoa ara iahiko teitei.

Mō Analog Devices, Inc.

Ko Analog Devices, Inc. he kamupene semiconductor e whakawhanake ana i nga iahiko whakauru e whakamahia ana mo te tukatuka tohu, te whakawhiti raraunga, me te whakawhitiwhiti atanga.I whakaturia i te 1965 me te tari matua i te United States, e aro ana te kamupene ki te tairitenga, tohu whakauru, me nga hangarau tukatuka tohu tohu mamati.Ko ona hua e whakamahia nuitia ana i roto i nga punaha ahumahi, nga taputapu korero, nga taputapu hauora, nga miihini hiko, me nga taputapu kaihoko.Kei roto i te kopaki a te kamupene nga amplifiers, nga kaitahuri raraunga, nga atanga atanga, nga taputapu whakahaere hiko, me nga waahanga tukatuka tohu i hangaia mo nga punaha hiko e hiahia ana ki te whakahaere tohu tika me te pono.

Whakamutunga

I hoahoatia te ADM560JRS ki te hapai i nga korero rangatū i waenga i nga iahiko arorau me nga taputapu RS232.Ka whiwhi koe i nga kaiwhakawhiti e wha me nga kaiwhiwhi e rima i roto i te kete kotahi, ka taea te whakahaere i nga raina tohu maha i te wa kotahi.Ko tana papu utu o roto ka hangaia nga ngaohiko atanga e hiahiatia ana mai i te tuku ngaohiko iti kotahi.Ko te kohinga SSOP kiato ka awhina i nga whakatakotoranga ara iahiko kia iti me te whakarite.Ka taea e koe te whakamahi i te taputapu ki nga punaha whakahaere, atanga rorohiko, me nga taputapu korero e whakawhirinaki ana ki te whakawhiti raraunga RS232.Na tona hanganga whakauru, ka whakaitihia te hiahia mo etahi atu waahanga atanga.
