SHT31 SHT31 SYOR RUNTER: Nga waahanga, Nga Painga, me te Datasheet

Ko te SHT31 te whakatipuranga o te pāmahana o te pāmahana me te haunga pāmahana i whakawhanakehia e te senssion.Ma tenei tuhinga e tirotirohia ai te SHT31 Sensor i-hohonu, tirohia tana datasheet, pinout, nga ahuatanga, me nga painga.Ka kitea hoki e kitea ana nga tirohanga whaitake ki tana whakatinanatanga me tana mahi i roto i te hangarau hou, he mea nui te raraunga taiao.Mai i nga punaha HVAC ki nga taputapu raupaparorohiko whaihua, ko te kaha o te Sht31 te kaha ki te whakatutuki i nga mehua pono.

Pūtea kōrero

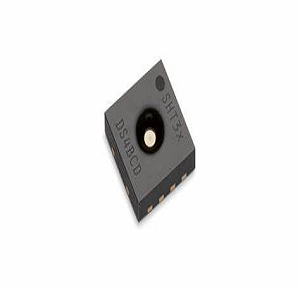

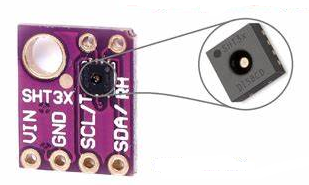

He aha te SHT31?

Te SHT31 te tohu i tetahi korero i roto i nga mahi a te Senssion ki te pāmahana tino pai me te hangarau makuku.Ko tenei sensor e tarai ana i nga kaha o te maramara CMOSens® hou, e whakaatu ana i te ahunga whakamua ki te tukatuka i te mana tukatuka, te tika, me te whaikorero mo nga tauira o mua.Ko te SHT31 Sensor nui e kaha ana i roto i te tino tika, te urutau, me te mohio.Ka tautokohia e rua nga wahitau I2C ka tohua e te kaiwhakamahi I2C, te tuku i te whakauru koretake ki nga punaha rereke.Ko tana āheinga ki te whakawhiti i ngā tere ki te 1 MHZ e whakarite ana i te tuku raraunga tere, he mea nui i roto i nga ahuatanga e hiahia ana ki te aro turuki me te whakautu tere.Ko te kaha o te whakaurunga a te Sht31 me te whakawhitiwhiti korero-tere tika ki te whakatika i nga wero i roto i nga tono tono-tono.Ko nga taputapu aroturuki tonu me nga punaha whakahaere taiao e whakaatu ana ko te tika o te kaiwhakataki me te pono e whakaiti i nga rereketanga o nga raraunga, te whakanui i te kaha o te punaha me te mahi.Ko enei whakapainga kaore noa iho e whakaatu ana i te maarama o te maramara CMOSens® me te whakaatu i te huarahi e tiro whakamua ana i te hoahoa hangarau snomer.

Whirihoranga PIN SHT31

Nga mahi PIN me nga tuhinga

Pine	Mahi	Whakaaturanga
PIN 1: SDA	Raraunga rangatū;Input / putanga	Ka whakahaerehia e te Whakawhiti Raraunga Bidirectional na I2C Whakawhitiwhiti.Ko te pehitanga o te kume-pai rawa atu ka whakarite i te whakawhitiwhiti korero.
PIN 2: Addr	Wāhi noho;Inpua;Tūhono ki te arorau / iti	Ka tautuhia te wahitau I2C o te sensor, ka taea te maha Ngaru i runga i te pahi ano.
Pin 3: Menui	Tohu whakaoho;Putanga;Float mena kaore i whakamahia	Ko te tohu whakaoho i te tohu whakaoho i te wa e pa ana nga paepae kua tohua kua pakaru.He pai te whakaaro kia waiho ma te kore e whakamahia.
PIN 4: SCL	Karaka rangatū;Input / putanga	Whakarato i te tohu karaka mo te whakawhitiwhiti korero I2C, Te Tukutahi i te Whakawhiti Raraunga.Ka tūtohuhia ano hoki te kaihoroi totika.
PIN 5: VDD	Hohoro Hoanga;Kōkuhu	Ka whakawhiwhia e te Sensor me tana huringa whakahaere.Whakarite whakapai He puna taiao me te pumau mo te mahi pono.
Pin 6: Nreset	Tautuhi i te PIN kaha ki te iti;Inpua;Float ki te kore e whakamahia;Tūhono ki VDD me te Poraka Kω	Ka taea e te reanga rekoata a-ringa.Hei whakarite tonu Te mahi, tere tenei pine ki te kore e whakamahia, hono atu ranei ki te VDD ma te kaiwhakaora.
PIN 7: R	Kaore he mahi;Tūhono ki te VSS	E kore e mahi i tetahi mahi me te hono ki te VSS kia mau tonu te pono.
PIN 8: VSS	Whenua	Ka mahi hei tohutoro whenua mo te whakaiti te haruru me te whakarite kia pai te panui.

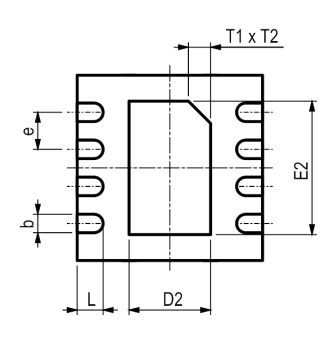

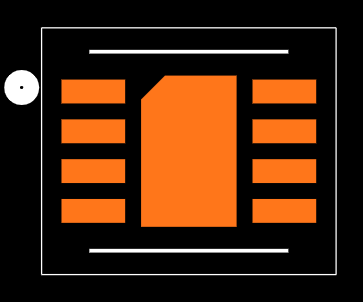

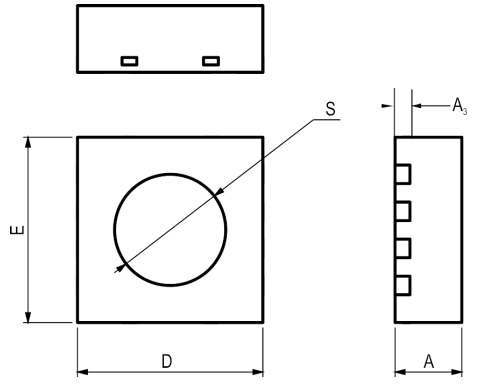

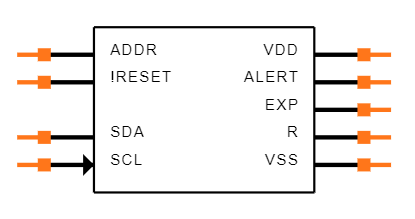

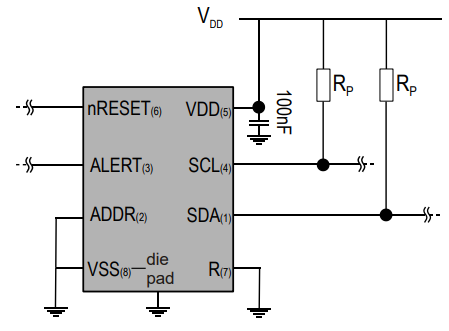

Tohu SHT31, tapuwae, me te tauira CAD

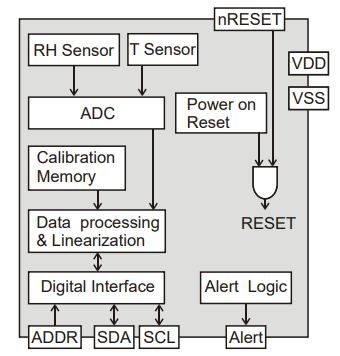

Whakaahua poraka SHT31

Whawhai Sension Sht31-Dis-B-B

Tuhinga	Parapara
Te wa nui o te wheketere	4 wiki
Maunga	Maunga Matapihi
Paati / Take	Tīpiko
Tuhinga o mua	8
Whiu	Tapahia te taapiri
Whakaputaina	2014
Wahanga Mana	Kakama
Te pāmahana whakahaere a Max	125 ° C
Min whakahaere pāmahana	-40 ° C
Momo Putanga	Digital, I2C
Te huringa tuku	3.3v
Āati	I2c
Ngaohiko toha noa	5.5v
MIN TE WHAKAMAHI	2.15v
Tikanga	2%
Te wa whakautu	8 s
Momo Sensor	Pāmahana
Tōroa	1mmm
Roa	2.6mm
Whānui	2.6mm
Tae ki te svhc	No svhc
Te mana o te rohs	Ka tutuki a Rohs
Ārahi	Ārahi

Nga waahanga o SHT31

Te whakamaoritanga me te utu pāmahana

Ko te SHT31 Sensor e whakanuia ana, he putanga rarahi me te utu o te pāmahana i te pāmahana, ka whakaoti i te tino tika me te tino tika.He mea nui enei ahuatanga i roto i nga tautuhinga ka taea te whakararu i te pono, penei i te miihini ahumahi me te aro turuki i te taiao.Ko nga mahinga whakamaoritanga kua whakauruhia i roto i te sensor ka tino whakakahoretia te hiahia mo te whakamaoritanga a-waho, me te whakaiti i te waa whakarite.

Whanui whanui

Te whakahaere i roto i te whānuitanga whanui mai i te 2.4v ki te 5.5V, e whakaatu ana te SHT31 i te ngawari puta noa i nga momo tono.Ma tenei hotori ka tuku i te whakauru koretake ki roto i te tini o nga punaha, mai i te mana-iti, nga taputapu whakahaere-te-whakahaere ki te hunga e hiahiatia ana i nga taumata hiko teitei.Ko te whānuitanga o te whānuitanga hoki e mahi ana hei peehi i te rereketanga o te tuku iti, te pupuri i nga mahi a raatau pūtuma me te rite ki nga ahuatanga rereke.

Atanga I2C Tere Tere me te Kōwhiringa wāhitau takirua

Kei te whakaatu i tetahi Atanga I2C e tautoko ana i te tere whakawhitiwhitinga 1 MHZ, ka whakarite te sensor i te whakawhiti raraunga tere.He pai tenei kaha ki nga tono e tono ana i te tukatuka raraunga me te whakautu tere.Ko te waatea o nga Wāhitau I2C e whiriwhiri ana e taea ai e nga kaiwhaiwhai maha te tiri i tetahi pahi, ki te whakarite i nga hoahoa o te punaha me te arotau i nga rauemi.Ko tenei waahanga he tino pai ki nga huinga-sensor sensor kei te hiahiatia te waahi me te kounga rauemi.

Tika tika

Ko te Sht31, otira i roto i tana momo SHT35, e tu ana na te tino tika, ka whakamanamana i te tino haumākū o te ± 1,5% RH me te tika o te pāmahana o ± 0.1 ° C.Ko enei inenga tino tika ki te maha atu o nga raraunga pono mo nga tono penei i nga punaha HVAC, nga teihana huarere, me nga taputapu hauora.

Te tere o te tiimata me te hoko raraunga

I hangaia mo te tere whakaohooho me te tango raraunga, ka whakaitihia e te sensor te wa i waenga i te mana-ake-ake o te mana me te raraunga raraunga.He painga tenei ki nga ahuatanga e tono ana i nga kohinga raraunga, kia rite ki nga punaha me nga punaha aro turuki.Ko nga waa tiimata tere ka whai waahi ki te whai hua ki nga taputapu whakahaere-i whakahaerehia te pākahiko, ka taea te hoki mai i te sensor kia hoki wawe mai ki te ohanga o te kawanatanga-iti.

Whakatakotoria me te kati kati 8-Pin DFN

I roto i te kete 8-Pin DFN Pin Compact, he pai te SHT31 mo te whakauru i nga tono kua tohaina-kore me te kore e whakatutukihia.Ko tana momo ahua iti e pai ana mo nga hoahoa hiko o te rahinga ka tohaina te rahi me te mahi.Ko te kohinga pumau e kaha ana ki te tiaki i nga waahanga o roto o nga sensor, kia pai ake ai tona kaha me te roa o te taiao whakahaere.

Nga Painga o SHT31

Te pono o te pono me te pumau tonu

Ko nga kaiwhaiwhai SHT31 e tohuhia ana mo a raatau tino pono me te pumau tonu mo nga waa roa.I runga i nga whakamatautau whakamatautau, ko enei taangata te tuku i nga panui tika, ka tino pai ki nga taiao e whakawhirinaki ana ki te mahi makuku me te pāmahana.Ko o raatau mahi pumau i roto i nga ahuatanga rereke ko te whakaaturanga ki a raatau miihini.

Hangarau Whakataetae me te 15 tau te whanaketanga

Kia 10 nga tau o te whanaketanga, ka whakamahia e te Sht31 te hangarau tapahi-taha ki te rangahau matatau.Kua whai hua te hoahoa a te sensor mai i nga whakarei me nga tirohanga mohio, na te hua pai e pai ana mo te maha o nga tono.Ko te whai i te whai i te whakahoutanga i te whakariterite me te pono e tautuhi ana i nga tohu nui-caliber.

Whaihua mo te whakaputa nui-nui

Ko te hoahoa me te tikanga whakangao o te SHT31 e arotau ana mo te nui o te tauine.Ko tana mahinga whakaputa whakawhiti e whakarite ana i te hanga papatipu kaore he kounga o te patunga.Ko tenei kaawhiawhi i te waa e pai ana ki te tuku whanui-whanui, e kapi ana i nga mea katoa mai i nga mahi ki te hikohiko.Te whakatau i te nui o te tono kia whakanuia e ia tana whaainga-waahanga.

Ko te tatauranga tohu nui-ki-haruru

Ko te tatauranga nui-ki-haruru (SNR) o te Sht31 e whakarei ake ana i tana kaha ki te whakaputa i nga panui tika me te maamaa.He nui ake te whakamahi a Shr mo te hopu i nga raraunga tuuturu i roto i nga tono e hiahiatia ana e te kitenga o nga huringa meneti ki te haumākū me te pāmahana.

Tuhinga o mua

Te mana whakahaere

Ka whakahaerehia te SHT31 i roto i te waahanga ngaohiko o te 2.4v ki te 5.5v, me te huringa whakahaere o te 3.3v.He mea nui te whakarato kaha ki te tuku i nga huringa ka taea e te panui i nga puranga pūoko.He maha te pai ki te kaiwhakahaere 3.3v iC kia mau tonu ai te huringa, i whakauruhia e nga kaiwhakatakoto i te haruru hei tarai i te haruru.Ko te whakanoho i tetahi kaihoahoa 100enf e tata ana ki nga titi sensor ka taea te whakaiti i nga hua ngaohiko.Ko enei mahinga ka hono ki nga hoahoa hiko angitu kei te nui te whakaheke tangi.

Kawa Whakawhitiwhiti

Ko te whakawhitiwhiti a te SHT31 ma te kawa I2C, e tono ana i nga whakaeke totika i runga i nga raina SDA me te SCL.4.7kω Ka whakamahia nga arai engari ka taea te whakatika i runga i te tere pahi me nga whakaritenga motuhake.Te whakatikatika tika i nga raina I2C kia kore e whakawhiti i nga raina hiko e whakaiti ana i nga korero-korero me te wawaotanga.

Tohu tohu

Ko nga tohu mamati penei i te Sht31 me hiahia pea etahi atu waahanga i roto i nga taiao ngaru.Ko te whakamahi i nga Kaihautū, te whakangungu rakau ranei e whakapumau i nga mahi pono, me nga Berrite i runga i nga raina raraunga ka tātarihia te haruru nui.Ko te whakamahi i enei tikanga e whakaiti ana i te paanga o EMI.

Tahora PCB

Ko te whakatakotoranga PCB PCB kua hangaia he tino whakatairanga i nga mahi a te sensor.Whakatauhia te SHT31 mai i nga waahanga hanga-wera ki te whakaiti i nga hapa wera.Ka haere te whakangungu rakau me te pupuri i te rererangi whenua totika hei whakaiti i nga wawaotanga o waho.Ko enei rautaki e whakaatu ana i nga whakaritenga e pa ana ki nga wero.

Te whakamaoritanga me te whakamatautau

He pai te whakamaoritanga mo te panui a nga kaiwhaiwhai.Te take i te pāmahana me te haumākū.Ko nga tatūnga aunoa e rere ana i te tukanga, ka whakapiki i te pono.Kua whakamatauria te Automation ki te whakarei ake i te tukurua me te tino tika i roto i nga tono.

Te ahua-a-rorohiko

Kei roto i te SHT31 te taatai-a-a-ake kia kitea nga take pea.Ko te whakauru i nga arowhai tātaritanga i roto i te firmware ka taea te tautuhi i nga raru, te whakahohe i te waa tiaki.Ka whakaitihia e Dhoptostics Promotics te whakaiti i nga utu mo te heke me te tiaki i te waa e whakamahia ana, he mea nui.

Te whakatinanatanga Firmware

Kei roto i te umanga pakari te hapa te hapa me nga tikanga whakamana raraunga.Whakakorehia nga arowhai CRC mo te pono o te raraunga.Whakarite kia tika te whakahaere.Ko tenei tikanga whakaata tikanga mo nga tono katoa, me te whakarite kia rite tonu te hoko raraunga.

Te tātaritanga whakatairite o SHT11 me DHT11

Waahanga matua

Ko te SHT11 Sensor e whakauru ana i nga kaiwhakauru makuku ngawari, i te wa e whakawhirinaki ana te DHT11 ki nga kaimono-taikaha.Ko nga Kaihautū i Sht11 ka ahu ki te tuku i te pumau me te tino tika.Ko tenei ahuatanga ka tino whai hua ki nga tono e tono tika ana.Ko te kowhiri i tetahi sensor me enei ahuatanga ka whakaaweatahia e nga whakaritenga mo te mahi pono.He rereke, ko nga kaiwhaiwhai i DHT11, ahakoa he nui ake te ohanga, kaore pea i te whakatutuki i te taumata o te tika me te pumau.Ko tenei rereketanga e whai waahi ana ki te kowhiri i nga kaitoi mo nga taiao motuhake, i te rangahau pūtaiao ranei kei hea te pono o te raraunga.

Te whakahiatotanga Sensor

Ko te SHT11 e whakamahi ana i nga taonga auaha e hanga ana i te āputa mo te tino haumākū me te pāmahana me te tino tika.Ko te rauemi miihini e kaha ana te whakarei ake i tona wa aro me te waa whakautu.Ko nga kaiwhaiwhai e whakamahi ana i nga rauemi tawhito e whakarato ana i nga raraunga e whakawhirinaki ana ki nga momo tikanga.Ko tenei waahanga e tino pai ana mo nga whakamatautau pūtaiao me nga tono ahumahi kei te whakamanahia te mahinga rite tonu.Heoi, ko te DHT11 e whakauru ana i te sensor makuku me te NTC thermistor.Ahakoa te mahi a tenei whirihoranga, kaore e tukuna e ia nga kaha o te tino kitea i roto i nga kaiwhaiwhai e whakamahi ana i nga taonga miihini hiko.

Mahi me te mahi

Ko te Sht11 te mea nui ki te whakarato i nga panui makuku-te pāmahana me te inenga o te upoko o te tomairangi i roto i nga punaha aroturuki taiao.Ko te whakaurunga o te utu pāmahana e whakarite ana kia mau tonu nga panui makuku ahakoa te rereketanga.I tetahi atu taha, ko te DHT11 kaore e tino pai ana ki nga mahi a te DEW Tohu-nui me te kore e whakawhiwhia ki te utu pāmahana, e arahi ana i nga hapa kore.Ko tenei huringa ka taea te whakaputa i nga ahuatanga ka whai kiko nga taumata makuku, penei i nga punaha whakahaere o te huarere me nga tono meteorological.Ko nga taangata e mahi ana i nga taiao e pa ana ki te tika ka pa ki nga hua ka rite ki te SHT11.Ko nga waahanga nui o te Sht11 me te mahi motuhake e pai ai te whiriwhiri mo nga tono tono atu.Heoi, ko te DHT11 e tuku ana i te otinga ohaoha, e whakarato ana i nga mahi e manakohia ana mo nga ahuatanga tino uaua.Ko te mohio ki nga whakaritenga motuhake o tetahi tono i tukuna mai ko te kowhiringa o te pūokotanga e tika ana.

Whakaputanga SHT31

Ko nga korero a SHT31

Senshirion, he peacon i roto i te hangarau sensor, e kaha ana ki te hanga i nga kaitoi mo te haumākū, te hau, me te inenga rere wai.I whakapumautia me te tirohanga maamaa mo te tuku i nga puku-a-tino nui, kua puta mai te kamupene i nga mahi hou e whai mana nui ana ki nga waahanga, ki te miihini, ki te miihini, ki te miihini.Kei te aroha a ratau sensors mo o raatau tika, te pono, me te whakauru whakauru, ka riro hei haere mo nga tono whakahiato.Ko te mana o te Sensroion i roto i te hangarau sensor ka whakaekehia e tona kounga kore, me te whakahoutanga, me te pono ki te rongoa.Ko enei kounga e whakarite ana kia nui ake nga tumanako o te umanga i nga wa katoa, ka whakapiki i to raatau rangatiratanga o te rangatiratanga.

Pdf datasheet

SHT31-DA-B RAUA:

Tauākī tautuhi Sensor.pdf

SHT3X Membrane Kōwhiringa Spection.pdf

SHT3X-DIR DATASheet.pdf

Shtxx, StSxx Huihuinga SMD Pkgs.pdf

SHTXX Whakamatau Guider.pdf

Nga Pātai Auau Tuarua [FAQ]

1. He aha te SHT31 e whakamahia ana?

Ka kitea e te Sht31 tana tono i roto i nga waahanga rereke:

Te mana o te huarere: Ko te whakarite i nga tikanga o te ao.

Nga teihana huarere: Te whakarato raraunga whakawhirinaki mo te matapae.

Taputapu Home: Te takoha ki nga taiao kaainga whai hua me te aunoa.

2. He aha nga painga o te SHT31 Sensor?

E tautoko ana i nga whiringa atanga maha, tae atu ki te I2C me te putanga o te ngaohiko, e whakahaere ana i te waatea ngawari ki te whānuitanga o nga punaha me nga taputapu.Ma te ahunga whakamua o te 2.4 ki te 5.5v, ko te sensor e whakatika ana ki nga tikanga tuku mana rereke, me te whakatutuki i nga kaupapa me nga tono motuhake.Ko te whakaurunga o nga momo mahi i roto i te sensor, i honoa me te hoahoa pakari, kia tino pai.Ma tenei ka pai ake mo te tono tono penei i nga tono ahumahi, nga taputapu hauora, me nga punaha HVAC.Ko te kaha o te sensor ki te ine i te pāmahana me te haumākū me te teitei o te awhina ki te pupuri i nga tikanga taiao tino pai ki nga tautuhinga whakahaere.Ko tenei, ka huri, ka whakarei ake i te kaha o te whakahaere.Ma te tirotiro i nga tikanga o te taiao, ka awhina i te pupuri i te kounga o te hua.Ko ona panui tika e whai kiko ana ki te penapena pūngao me te pai o te mahi pūnaha.
