Whakamaramahia te Whakawhitinga Whanuitanga (PWM).

Ko te Pulse Width Modulation (PWM) he huarahi ngawari me te pai ka taea e koe te whakahaere mana hiko ma te whakamahi i nga tohu mamati.Engari ki te huri i te ngaohiko tuku, ka whakatikahia e koe te roa o te ON me te OFF i roto i ia huringa ki te whakahaere i te tuku hiko.Ka awhina tenei tuhinga ki a koe ki te mohio me pehea te mahi a te PWM, me pehea te paanga o te huringa mahi ki te whakaputanga, me te aha i whakamahia nuitia ai te PWM i roto i te hikohiko me nga punaha whakahaere.Ka kite ano koe me pehea te tono PWM i roto i nga kaiwhakahaere, momo ngaru, me nga tono.

Putumōhio

Whakaaturanga 1. Te Arohanga Whakakotahitanga Whanui Putanga

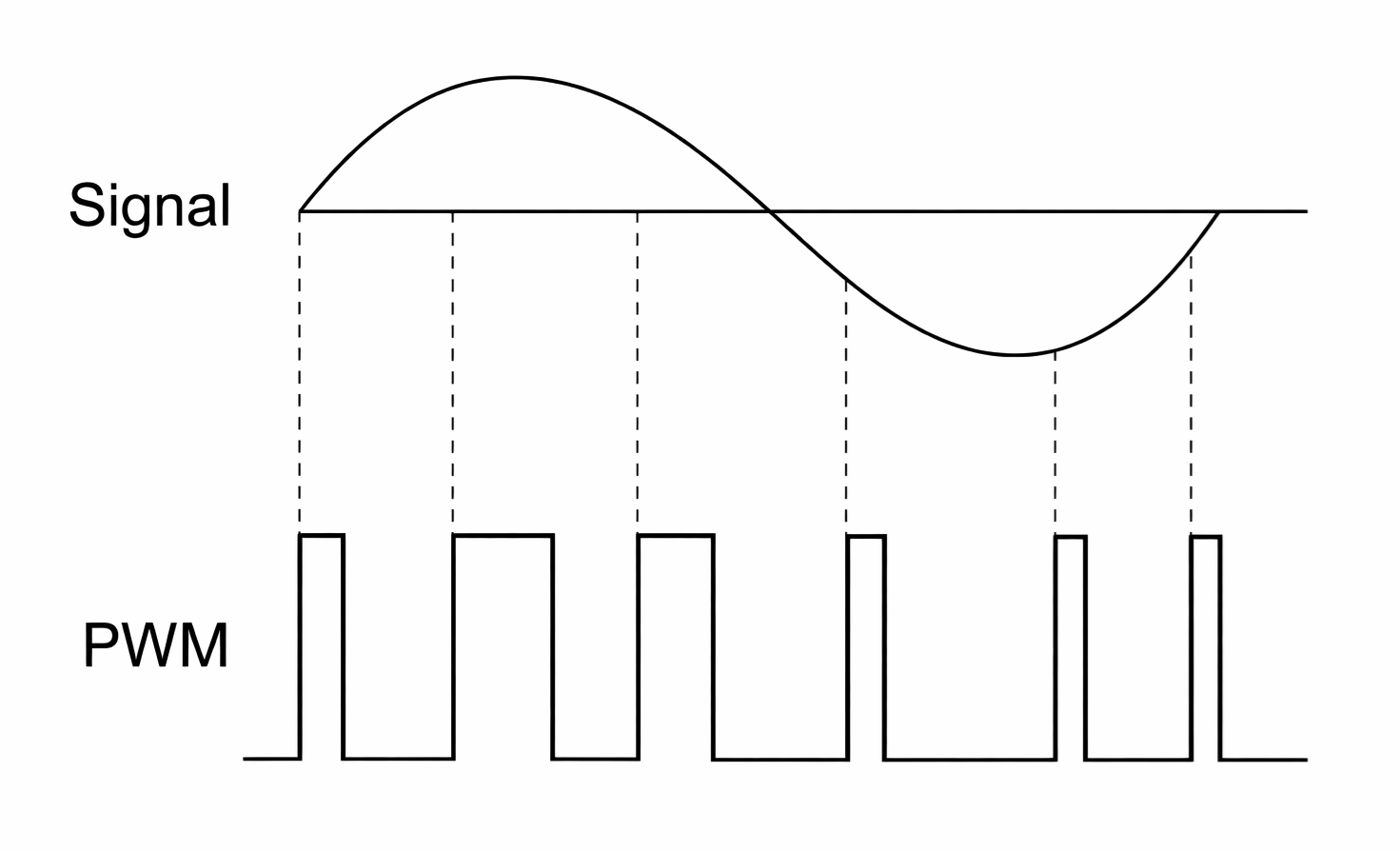

He aha te Pulse Width Modulation?

Ko te Pulse Width Modulation (PWM) he tikanga whakahaere mamati e whakamahia ana hei whakahaere i te mana hiko e tukuna ana ki te utaina ma te whakarereke i te wahanga o te wa ON i roto i te waa whakawhiti.Engari i te whakarereke i te taumata ngaohiko tuku, ka whakahaere a PWM i te mana whai hua ma te tere tere te huri i te tohu i waenga i nga ahuatanga ON me te OFF katoa.Ma tenei huarahi ka taea te whakahaere mana hiko me te iti o te ngaronga o te hiko, ka whakamahia nuitia te PWM i roto i nga taraiwa motuka, te mana LED, nga kaitahuri hiko, me nga punaha whakahaere whakauru.

Pēhea te Mahi Whakawaenga Whānuitanga?

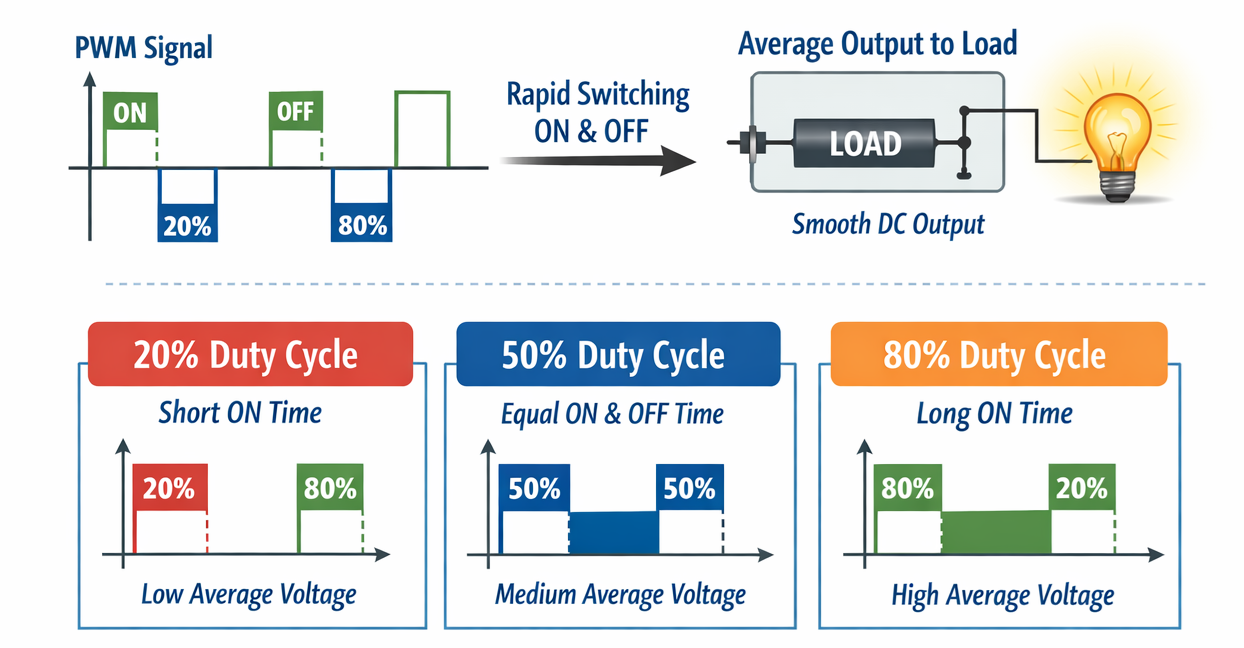

Whakaahua 2. Kaupapa Mahi PWM

Ka mahi te Whakawhitinga Whanui Pulse ma te huri tonu i te tohu whakaputa ON me OFF i te auau tonu.I ia huringa hurihanga, ka ON tonu te tohu mo te roanga motuhake me te OFF mo te toenga o te huringa.Ko te tauwehenga o te wa ON ki te wa huringa katoa e mohiotia ana ko te huringa mahi, a ka whakatau tika i te ngaohiko toharite me te naianei ka tukuna ki te uta.Ko te huringa mahi teitei ake ka piki ake te mana tuku, ka whakaitihia e te huringa mahi iti ake.

No te mea he nui ake te tere o te whakawhiti i te urupare hiko, miihini ranei o te kawenga, ka whakautu te kawenga ki te uara toharite o te tohu kaore i nga pupuhi takitahi.Ko te mutunga, ka taea e te PWM te whakahaere hiko maeneene me te tika ma te whakamahi i nga tohu mamati me te kore e hiahiatia nga puna ngaohiko rereke.

Nga Tohu Ngaru Waitohu PWM

PWM Te ahuatanga	Whakaahuatanga
Te Whanuitanga Puhi	I te wa i roto i te huringa PWM kotahi, mai i te 0 microseconds ki te wa katoa.
Huringa Mahi	Te ōrau o I te wa mo ia huringa, mai i te 0 ōrau ki te 100 ōrau.
PWM Auautanga	Te maha o huringa ia hekona, te nuinga o te 500 Hz ki te 100 kHz.
Wā PWM	Hurihuri katoa te wa, te tikanga 1 milihakona ki te 10 moroiti.
Waitohu Amplitude	taumata ngaohiko o te tohu PWM, te tikanga 3.3 V, 5 V, 12 V ranei.
Ngaohiko Teitei Taumata	Ngaohiko i roto i te ahua ON, he rite ki te ngaohiko tuku.
Ngaohiko Iti Taumata	Ngaohiko i te wa OFF, te tikanga 0 V.
Whakatika Time	Te wa ki te huri mai i te iti ki te teitei, 10 ns ki te 1 µs.
Wā Hinga	Te wa ki te huri mai i te teitei ki te iti, 10 ns ki te 1 µs.
Whakawhiti Te tere	Reiti teitei o te huringa kawanatanga, e tautoko ana i te PWM auau teitei.
Whakatau	Te maha o nga mahi mahi, he 8 bit, 10 bit ranei.
Waitohu Te pumau	Te riterite o te auau me te huringa mahi i roto i te waa.
Hurorirori kau	Te wa iti rerekētanga, te tikanga iti iho i te 1 ōrau.
Wa Mate	Ko te whakaaro whakaroa i waenga i te whakawhiti, te tikanga 100 ns ki te 5 µs.
Harmonika	Te auau teitei nga waahanga i hangaia e te whakawhiti tere.
Mana Mana	Te mana whakaputa he rereke te rereke me te huringa mahi.
Uta Whakautu	Te kaha ki te mau tonu te ngaru i raro i nga huringa kawenga.
Tātari Putanga	PWM kua tātarihia whakaputa ngaohiko DC maeneene.
Haruru Te aukati	Te ātete ki ka pai ake te pokanoa ki nga taha ma.

Nga Momo o te Whakakotahitanga Whanuitanga Pulse

Ka taea te whakarōpūtia te Whakawhitinga Whanui Pulse ki nga rautaki whakahaere rereke i runga i te ahua o te ahua ngaru whakaputa.Ko enei momo PWM e aro ana ki nga ariā whakarereke me te whakahaere hātepee e pa ana ki te ngaohiko whakaputa, te mahi pai, me te pai.

Whakakotahitanga Whanui-a-Kotahi (Pulse-Kotahi PWM)

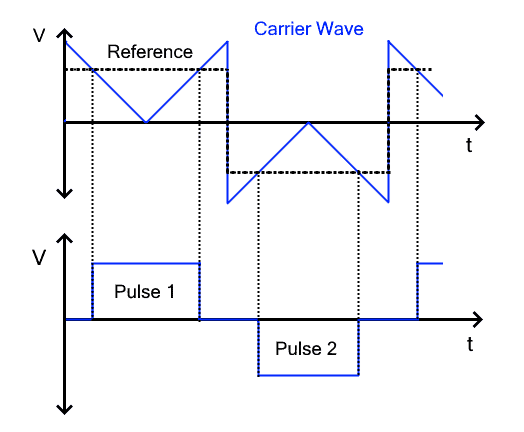

Whakaatu 3. Ngaru-Pulse PWM Waveform

Kotahi-Pulse PWM e whakamahi ana i te hiko whakawhiti mo ia haurua huringa o te ahua ngaru whakaputa.Ko te whanui o tenei pupuhi kotahi ka whakatikahia hei whakahaere i te taumata ngaohiko whakaputa.Na te mea kotahi noa te takahanga whakawhiti ka puta mo ia haurua huringa, ka iti tonu nga ngaronga whakawhiti.Heoi, ko tenei rautaki whakahaere e whakaputa ana i te korikori pai ake, a ka whakamahia i roto i nga tono iti-auau me nga tono mana whakahaere mana i te mea ko te ngawari te mea nui atu i te kounga ngaru.

Whakawaenga Whanui-Pulse-Maha (Pulse-Maha PWM)

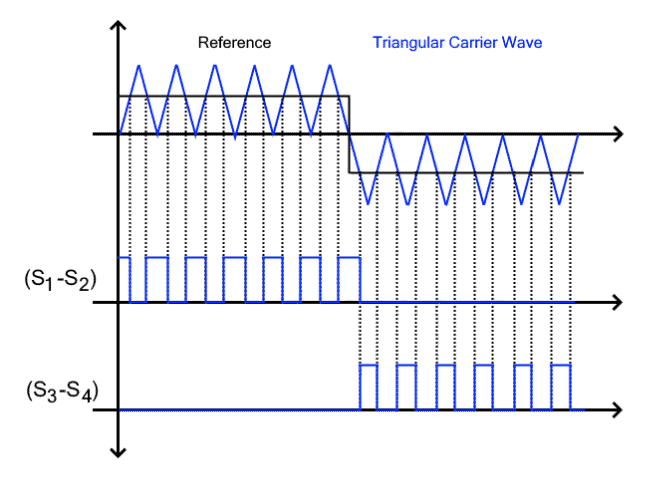

Whakaatu 4. Ngaru PWM-Pulse Maha

Ka whakawehea e te PWM Pulse-Maha ia haurua huringa ki etahi putere iti ake, kaua ki te putere nui kotahi.Ko te whakanui ake i te maha o nga pire ka horahia te kaha o te hikoi ki nga iarere teitei ake, me te whakapai ake i te kounga o te ngaru whakaputa.Ko tenei momo PWM he taurite i waenga i te whakahekenga o te whakamaoritanga oro me nga ngaronga whakawhiti ka taea te whakahaere, e pai ana mo nga kaitahuri hiko o te umanga me nga punaha taraiwa motuka.

Ko te Whakawhitinga Whanuitanga Arotahi Sinusoidal (SPWM)

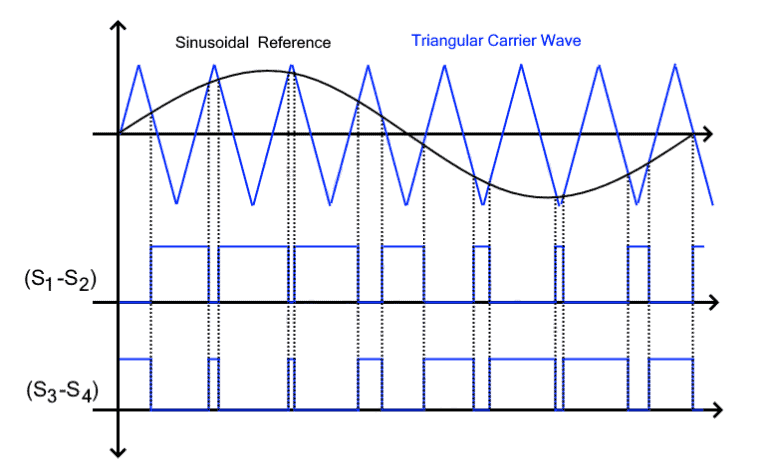

Whakaahua 5. Whakatupuranga PWM Sinusoidal

Ko te PWM Sinusoidal he rautaki whakarereke e whakaputa ana i nga pini i runga i te tohu tohutoro sinusoidal.He rereke te whanui o te patere i runga i te kaha kaha o te ngaru tohutoro, ka taea e te putanga te tata ki te ngaru i muri i te tātari.Kei te whakamahia nuitia te SPWM i roto i nga kaitahurihuri, nga motuka motuka, me nga punaha hiko-whakahou na te mea he pai te mahi pai me te ngawari o te mana whakahaere.

Mokowā Vector Pulse Width Modulation (SVPWM)

Mokowā Vector PWM he rautaki whakahaere matatau e whakamahi ana i te tauira vector pāngarau o te kaitahuri, kaua ki te whakataurite ahua ngaru.Ka tohua e ia nga ahuatanga whakawhiti tino pai ki te tata ki tetahi vector tohutoro hurihuri i te waahi ngaohiko.Ka whakatauritea ki te SPWM, ko te SVPWM te whakapai ake i te whakamahi ngaohiko pahi DC me te whakaheke ake i te whakakorikoritanga pai, e pai ana mo nga taraiwa motuka me nga punaha whakahaere ahumahi.

Nga Tikanga Whakatupu PWM

Ka taea hoki te whakarōpūtia nga tohu PWM ma te hanga me te whakangao o nga pini i roto i nga taputapu.Ko enei tikanga whakangao PWM e aro ana ki te mahi taima, te huri hangarite, me te tuunga pupuhi, kaua ki te rautaki whakarereke.

Tapa-kotahi PWM (PWM Tirohanga Tapa)

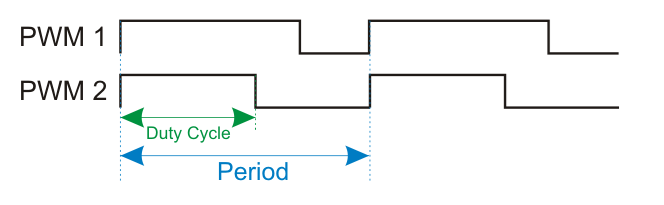

Whakaatu 6. Tapa-Aligned PWM Wā

Ko te PWM Mata-kotahi e whakahāngai ana i nga pupuhi katoa ki tetahi tapa o te wa whakawhiti, ko te nuinga o te taha piki.Ka whakatikahia te huringa mahi ma te whakaroa, te whakapoto ranei i te putere mai i tenei tapa pumau.He ngawari noa tenei tikanga whakatipuranga ma te whakamahi i nga taima taputapu me nga kaiwhakariterite, engari ko tana tauira whakahuri hangarite ka nui ake te whakakorikori pai me te pokanoa hiko.

Tapa-Taurua PWM (PWM Tirohanga Pokapū)

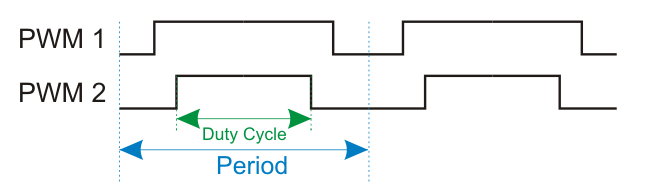

Whakaatu 7. Wā PWM Whakaritea-pokapū

Ko te PWM Mata-Taurua ka pokapu i te putere i roto i te waa whakawhiti ma te whakahuri i te ON me te OFF hangarite huri noa i te waahi waenga.Ko tenei waa hangarite ka whakaiti i te whakakorikoritanga oro me te wawaotanga hiko i te wa e whakapai ana te toenga o naianei.Na enei painga, ka whakamahia te PWM whakahiato-pokapū i roto i nga taraiwa motika tika me nga tono mana whakahaere-nui.

PWM-Kawea (PWM Whakataurite)

Ka whakaputahia e te PWM-a-Kawe te ngaru ma te whakatairite i te tohu tohutoro me te ngaru kawe tere-tere ma te whakamahi i te kaiwhakariterite.Ka nui ake te tohutoro i te kaikawe, ka ON te putanga.Ko tenei tikanga te turanga whakangao taputapu mo te maha o nga rautaki whakahaere PWM, tae atu ki te SPWM, ka whakamahia whanuitia i roto i nga microcontrollers, DSPs, me nga kaiwhakahaere ahumahi.

PWM i roto i nga Microcontrollers me nga Kaiwhakahaere

Whakakotahitanga Whanuitanga Pulse i Arduino

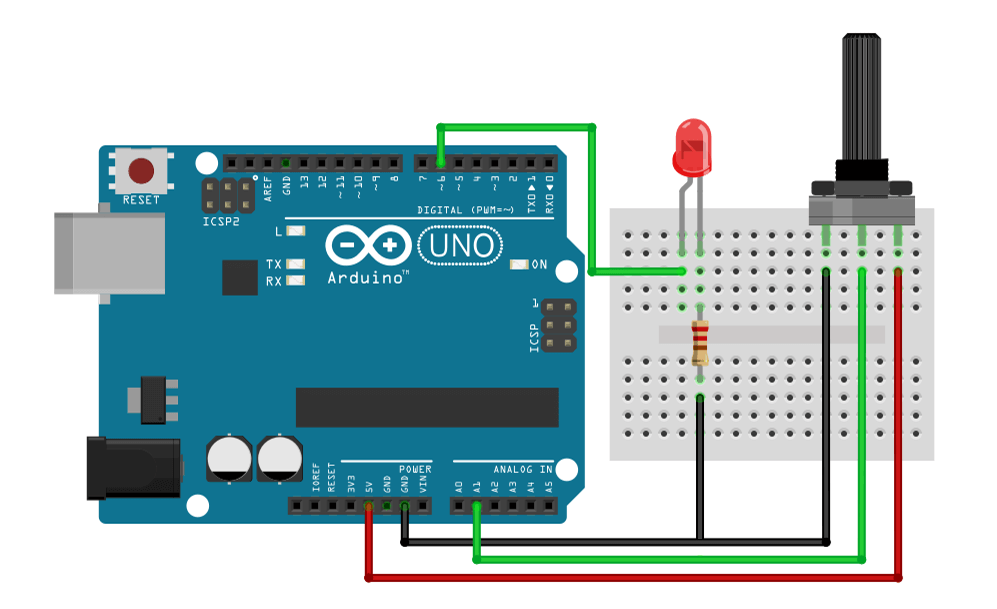

Whakaatu 8. Arduino PWM LED Mana

Ka hangaia e Arduino te Whakakotahitanga Whanuitanga Pulse ma te whakamahi i nga taima taputapu o roto e huri ana i te titi whakaputa i waenga i nga ahuatanga HIGH me te KAUPAPA.Ka whakatikahia te huringa mahi ma te rorohiko, e whakahaere tika ana i te ngaohiko toharite ka tukuna ki te utaina.Ma te huri i te huringa mahi, ka taea e Arduino te whakarereke i te kanapa o te LED me te tere motuka me te kore e huri i te ngaohiko tuku.Ko te auau PWM te nuinga o te wa e whakatauhia ana e nga tautuhinga matawā, me te whakarite kia mau te mahi i roto i nga mahi whakahaere.E whakaatuhia ana i te ahua, ka peia e te pine Arduino PWM he LED na roto i te parenga, e whakaatu marama ana me pehea te whakarereketanga o te huringa huringa mahi i te kanapa ka kitea.

Te Whakakotahitanga Whanuitanga i te ESP32

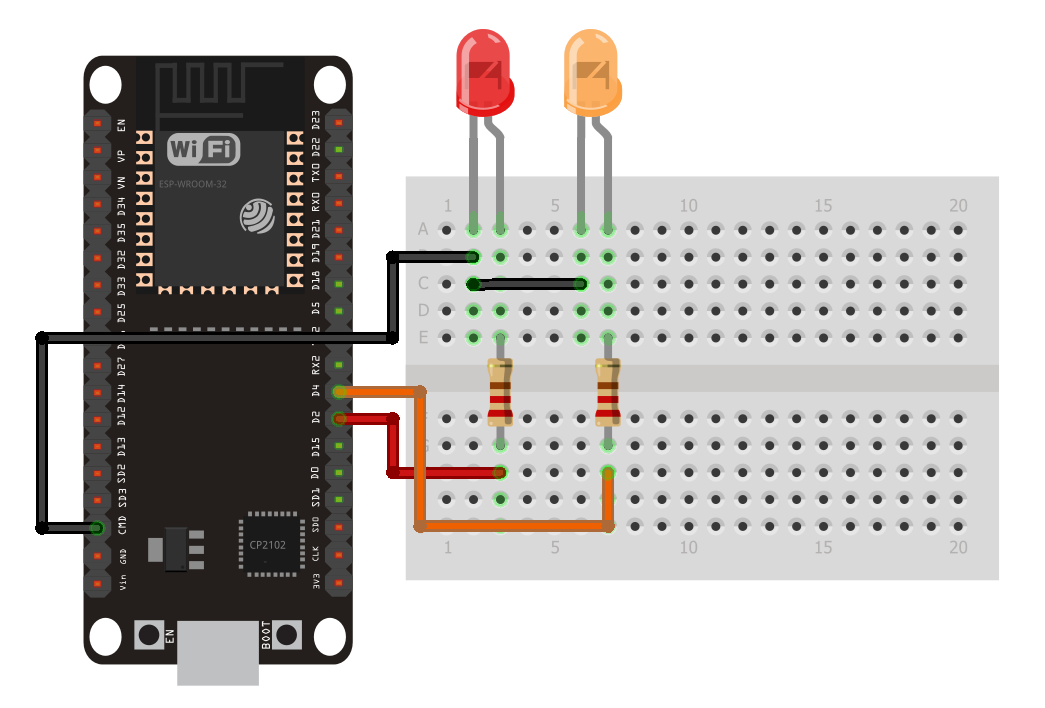

Whakaatu 9. ESP32 PWM Putanga Tauira

Ko te ESP32 e whakarato ana i te Whakakotahitanga Whanuitanga Pulse ma te whakamahi i nga waahanga taputapu PWM i whakatapua.E tautoko ana i te taumira teitei ake, te maha o nga hongere PWM motuhake, me te whakahaere auau ngawari me te kore e utaina ki runga i te PTM.Ma tenei ka taea te whakahaere mana tika me te urupare mo nga motuka, LED, me nga taputapu IoT.Ko te ESP32 PWM he tino pai mo nga tono e hiahia ana kia tere te whakautu me te tika o nga whakaritenga whakaputa.Ko te Whakaahua 9 e whakaatu ana i te ESP32 e whakahaere ana i nga rama rama maha me nga huringa mahi PWM rereke, e whakaatu ana me pehea te whakatika takitahi o ia hongere i te mana whakaputa.

Te Whakakotahitanga Whanuitanga Pulse i roto i nga PLC

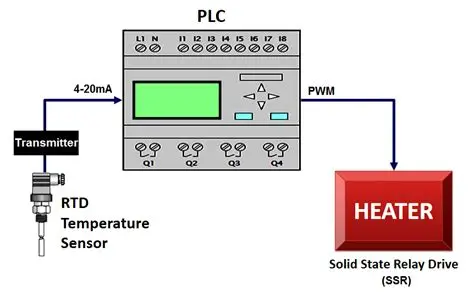

Whakaatu 10. PLC PWM Mana Whakawera

Ka whakamahi nga PLC i te Pulse Width Modulation ki te whakahaere i nga kawenga o te ahumahi penei i nga whakamahana, nga motuka, me nga kaiwhakatere me te tino pono.Ka whakatikahia te putanga PWM i runga i nga urupare a te puoro, i te arorau mana whakahaere ranei hei whakarite tika i te mana.Ma tenei tikanga ka taea te whakahaere maeneene me te whakaiti i te ahotea hiko i runga i nga taputapu whakawhiti.Ko te PWM e ahu mai ana i te PLC he mea hanga kia pono te mahi i roto i nga taiao ahumahi ngangau hiko me te kino.Ka rite ki te whakaatu i te ahua, ka whakamahi te PLC i te tohu PWM ki te taraiwa i te reera-a-roopu e whakahaere ana i te mana whakamahana i runga i nga urupare pāmahana.

Nga tono mo te Whakakotahitanga Whanuitanga Pulse

Kei te whakamahia whanuitia te Pulse Width Modulation ki te whakahaere tika i te hiko i roto i nga tono hiko iti-iti me te mana hiko.

1. Mana Tere Motor

Kei te whakamahia te PWM i roto i nga motuka DC, nga motuka servo, me nga taraiwa BLDC hei whakahaere i te tere me te taipana ma te whakarereke i te ngaohiko toharite ka tukuna ki te motuka.Ko tenei tikanga e whakarato ana i te mana tere tere me te tino pai i roto i nga karetao, te ahumahi ahumahi, me nga waka hiko.

2. Maramarama LED me te Mana Rama

I roto i nga taraiwa LED, ka whakahaere a PWM i te kanapa ma te whakahuri tere i te LED me te whakaweto i te wa e mau tonu ana te taumata o naianei.Ma tenei ka aukati i te nekehanga o te tae, te whakapai ake i te pai, ka taea te whakatika i te kanapa i roto i nga whakaaturanga, rama miihini, me nga punaha rama atamai.

3. Nga Taonga Hiko me te Ture Ngaohiko

Ko te PWM he tikanga matua i roto i nga taputapu hiko aratau-whakawhiti, nga kaitahuri DC-DC, me nga hurihuri.Ka awhina ia ki te whakarite i nga ngaohiko whakaputa me te naianei ma te pai, ka whakaiti i te whakaputanga wera ka whakaritea ki nga kaiwhakahaere raina.

4. Whakatupu Waitohu Ororongo

Ka whakamahia te PWM i roto i nga whakahiato oro-akomanga D hei huri i nga tohu ororongo ki nga tohu whakawhiti tere-tere.Ma tenei ka taea te whakakaha ororongo kaha me te iti o te ngaronga hiko me te hoahoa ara iahiko kiato.

5. Te Whakawera me te Mana Whakawera

Ka whakahaerehia e te PWM te mana ka tukuna ki nga whakamahana, nga huānga whakawera, me nga punaha whakahaere pāmahana ma te whakatika i te wa ka mutu te tuku.Ka whakarato tenei i nga whakaritenga o te pāmahana i roto i nga whakamahana ahumahi, nga teihana whakapiri, me nga taputapu kaainga.

6. Te Whakaaetanga Pūhiko me te Whakahaere Pungao

Ka whakamahia te PWM i roto i nga kaitarai pākahiko me nga kaiwhakahaere utu solar hei whakahaere i te utu o naianei me te ngaohiko.Ma tenei ka pai ake te pai o te utu, ka tiakina nga pākahiko mai i te utu nui, ka roa ake te ora o te pākahiko.

7. Microcontroller me nga Pūnaha Whakamau

Ko nga putanga PWM mai i nga microcontrollers e whakamahia nuitia ana ki te whakaputa i nga tohu riterite, nga kaiwhakatere whakahaere, me te atanga ki nga taputapu o waho.He mea nui tenei PWM i roto i nga punaha whakauru, nga taputapu IoT, me nga tono whakahaere.

PWM vs Mana Raina vs Mana Koki Wāhanga

Tawhā	PWM Whakahaere	Rarangi Whakahaere	Wāhanga Mana Koki
Mana Taketake Tikanga	Ko te putanga ka whakahaerehia e nga huringa mahi rereke	Ko te putanga ka whakahaerehia ma te whakaheke i nga ngaohiko i runga i te raina	Ko te putanga ka whakahaeretia ma te whakaroa i te tukunga ngaru AC
Tukunga Angamaheni Momo	DC mana tuku	DC mana tuku	mana AC tuku
Tohu Mana Auautanga	Te nuinga 1 kHz ki te 100 kHz	Kore auau whakawhiti	Raina auau o 50 Hz 60 Hz ranei
Te Mana Mana	Te kaha te tikanga 85 ōrau ki te 98 ōrau	Te kaha te tikanga 30 ōrau ki te 60 ōrau	Te kaha te tikanga 70 ōrau ki te 90 ōrau
Whakatupu Wera	Ko te mate wera iti na te mahi whakawhiti	Ko te mate wera teitei na te heke ngaohiko	Ko te mate wera whakaōrite i roto i te tukunga wahanga
Ngaohiko Putanga Ture	Wawaenga ka whakahaeretia te ngaohiko e te huringa mahi	Putanga whai tonu te ngaohiko ki te whakauru mana whakahaere	Ngaohiko RMS he rereke ki te koki pupuhi
Whakatau Mana	Teitei taumira me nga taima mamati	Tino teitei taumira me te mana tairitenga	Waenga taumira iti e AC ngaru
Matatini iahiko	Waenga te uaua me nga waahanga whakawhiti	Maamaa iahiko me te huānga haere	Waenga te uaua ma te whakamahi i te TRIAC, SCR ranei
EMI me te Haruru Taumata	Ko te EMI āhua ki teitei me te kore tātari	He tino pai a EMI iti	He teitei te EMI na te ahua o te ngaru
Whakawhiti Tikanga Pūrere	MOSFET ranei IGBT	BJT, raina ranei kaiwhakahaere	TRIAC SCR ranei
Tere Whakautu	Te wa whakautu kei roto i te microseconds	Te wa whakautu kei roto i nga haumano	Te wa whakautu ka whakawhirinaki ki te whakawhiti kore AC
Uta Hototahi	Te mea pai mo nga motuka LED me nga kaitahuri hiko	He pai mo te iti kawenga tairitenga mana	Te mea pai mo whakamahana rama me nga motuka AC
Awhe Whakatauranga Mana	Mai i te 1 watt ki etahi kilowatts	Ko te tikanga kei raro 50 watts	Mai i te nuinga 100 Watts ki etahi kilowatts
Mana Tika	Tika kei runga i te whakataunga matawā	Tino tika me te whakahaere maeneene	Tika ka pa ki te rereketanga o nga ngaohiko raina
Nga tono noa	Te tere motopaika te whakahaere SMPS te whakaheke rama	Ororongo whakakaha iahiko pūoko	Nga rama rama mana whakawera fan regulators

Whakamutunga

Ko te Pulse Width Modulation e whakarato ana i te mana hiko tika me te tika ma te rereke i te huringa mahi o te tohu whakawhiti.Ko nga momo PWM rereke me nga tikanga whakatipuranga e pa ana ki te kounga ngaru, te pai, me te mahinga o te punaha.Kei te whakamahia nuitia te PWM i roto i nga microcontrollers, PLCs, me te hikohiko hiko mo nga motuka, rama, huringa hiko, me te whakahaere i te pāmahana.Ko te ngawari me te kaha o te mahi he mea nui ki nga tono hiko hou.
