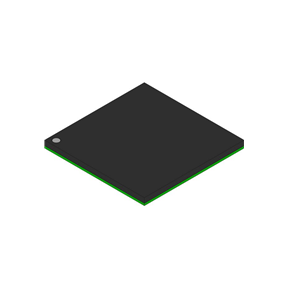

LC5768MC-75F256C CPLD: Nga waahanga, nga tohu, nga painga me nga tono

Ma tenei aratohu e whakamarama te LC5768M-75F256C, he maramara iti engari he mea iti engari he mea kaha na Lattice Siconductor.E whakaatu ana he aha te mahi a te maramara, me pehea te mahi, me pehea te whakamahere i te reira, a ka taea te whakamahi.Mena kei te rapu koe i tetahi maramara e tuku ana i nga mahi arorau, ka whakamahi i nga mana iti, ka mahi i roto i nga waahanga maha, ka awhina tenei aratohu ki a koe kia mohio ai te LC5768MC-75F256C.

Pūtea kōrero

He aha te LC5768MC-75F256C?

Te LC5768MC-75F256C He taputapu arorau nui-a-mahi (CPld), waahanga o te whanau ISPXPLD 5000MC.I hangaia tenei taputapu huri noa i te hoahoanga 1.8V Core e whakarato ana i te hononga arorau, te whakauru i te 768 macrocells.Hei mema o te raupapa 5000MC, he tohu mo nga whakataunga CPD matatau a LatTice e tuku ana i te mana whakahaere pono, te whakatinanatanga arorau, me nga mahi mana iti, kua whakauruhia nga punaha mamati me te tere.Ko te whanau ISPXPLD 5000MC te whakarei ake i nga kaha o nga Cplds tuku iho ma te whakauru i nga poraka mahi-maha (MFB) me te Whakahauhau i te LC5768M-75F256C he whiringa totika mo te whakauru arorau.Ki tana tuuturu i whakapumautia me te waihanga mo te mahi whakatau, ko tenei taputapu te poraka whare e whakawhirinaki ana ki te hoahoa mamati.

Kei te titiro mo LC5768MC-75F256C?Whakapā mai ki a maatau ki te tirotiro i nga taonga o naianei, te waa arataki, me te utu.

LC5768MC-75F256C Nga waahanga

• 768 Macrocells (hoahoanga MFB-e pa ana)

Ko te taputapu e hono ana ki te 768 macrocells i whakarite i nga poraka mahi maha (MFB), tautoko i te arorau nui me te kaha o te mahara me nga kaha mahara me nga mana mahara.Ko enei mfbs te whirihora ngawari mo te arorau, te atram-Port SAM, FIFF, me nga mahi cam.

• 1.8V ngaohiko matua (MC rereketanga)

Ko tenei momo-raupapa MC e whakahaerehia ana me te 1,88 matua, e tuku ana i te kohi mana iti mo te hoahoa kawe me te tino pai.Ahakoa te iti o te ngaohiko, kei te mau tonu te mahi me te mahi arorau.

• 7.5 NS Whakapaa Whakapai (Tere Tere -75)

Ka tutuki i te wa roa o te wahanga pin-to-titi o te 7.5 nanosconds, e tika ana mo te waatea- ki nga tono mamati tere-tere.Ko te toenga o te karaehe tere -75 tere me te tere i roto i nga punaha whakauru.

• 193 propmentmable i / o pine

Ka tukuna e te maramara 193 i / O nga titi e tautoko ana i nga paerewa tohu me nga kawa.Ko enei pi he tino whakamahere me te tuku i nga hononga ngawari me etahi atu whakaaro arorau ranei.

• Tautoko arorau nui (tae atu ki te 136 whakauru mo ia poraka)

Kei ia MFB te tautoko i nga mahi arorau whanui tae atu ki te 136 tohu tohu, ka taea te arorau whakakotahi matatini i roto i nga taumata arorau.Ma tenei ka whakaiti i te whakaroa i te wahanga me te ngawari ki te whakahiato i te whakahiatotanga arorau.

• Whakanohia te rua-tauranga tuarua, FIFF, me te Tautoko Cam Cam

Ko te MFB he riterite ki te mahi hei SAMA (kotahi te whanga-rua), FIFS, me te Whakaahuatanga ranei e maumahara ana.Ma tenei ngawari e taea ai te hoahoa arorau-whaiwhakaaro i roto i te cpld Compld.

• I runga i-maramara Pll (Sysclock ™)

Ko te PLL i hangaia e tautoko ana i te Whakanoho / Wahanga Whakakore mai i te 1 × tae noa ki te 32 × Te hurihuri o te Wahanga, me nga urupare a-waho.Ka awhina ia ki te whakahaere i te waa me te koikoi puta noa i nga punaha tukutahi tere.

• Whanui i / O Te Tautoko Paerewa (Sysio ™)

Ko te poraka i / o O / O te tautoko i te whānuitanga o nga paerewa tohu tae atu ki te LVCMos, LVTTL, SSTL, HSTL, GTL +, LVDS, me LVDS, me LVDS.Ma tenei ka taea e tenei te whakauru i te ngaohiko me te hainatanga rereke i runga i te taputapu kotahi.

• In-pūnaha Promocmability (ISPXP ™)

E tautoko ana te taputapu i te whakatakotoranga o te punaha-a-rorohiko i te IEEE 1532, he atanga sysconfig ranei.Ka taea te whakahoki i runga i te poari me te kore e tango i a ia, ka taea te whakahou i nga hoahoa me te raarangi.

• Whakamatau Scan Scan (IEEE 1149.1 Whakariterite)

Ko te tautoko a te rohe matawai JTAG Butean JTAG But ki te whakamatau i nga whakamatautau a te Poari Poari me te Whakatau.Ma tenei ka whakarite i nga whakaritenga whakamatautau hou me te whakamana i te whakamana i roto i te mahinga.

• 5v todora face i / o

Ahakoa te 1.8v i te kaupapa 1.8v, ko te I / o Banks he aro ki nga tohu 5V, tautoko i nga hononga nunui taonga tuku iho.Ka pai ake te hototahi ki nga punaha pakeke me nga taiao whakaranu.

ISPXPLD 5000mx / 5000mc poraka poraka

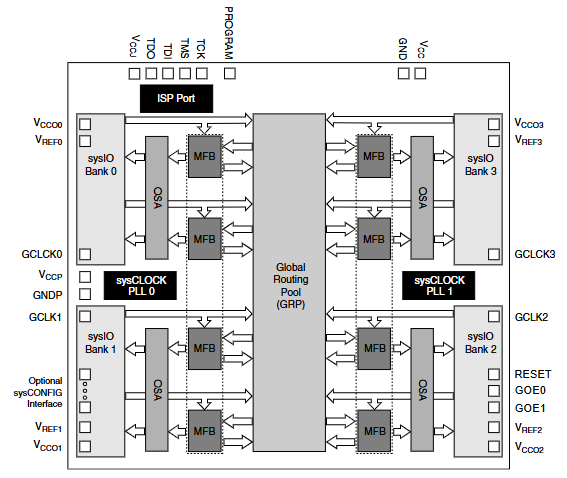

Ko te raarangi poraka o te LC5768MC-75F256C i te ISPXPLD 5000mx / whanau whanau e whakaatu ana me pehea te hanganga o te maramara ki te whakahaere i nga mahi arorau.I te pokapū ko te puna kaukau o te ao (GRP), ko te mahi honohono matua, e hono ana i nga mahi arorau me nga poraka mahi ka taea te neke tika puta noa i te taputapu.I tetahi taha o te GRP e rua nga waahanga-a-ringa e rua (Pll0 me Pll1), waahanga o te punaha Sysclock.Ka hangaia enei tohu tika me te whakatika ka awhina i te pupuri i te tika mo nga mahi tere puta noa i te maramara.

Huri noa i te GRP me nga Pells he wha nga tahataha sysio.Kei ia peeke te arrials pūnaha whirihoranga (CSAS) me nga poraka mahi-maha (MFB).Ko te CSAS te whakahaere i te tukatuka arorau taketake, i te wa e tautoko ana nga MFB i nga waahanga whakamua penei i nga mahi mama me nga mahi mahara.Ma tenei whakaritenga ka kaha te taputapu i te taputapu / o te ngawari, ka ngawari ake te tauine mo nga tono rereke.Ko te mana me nga hononga karaka e whakaatuhia ana i roto i te hoahoa.He maha nga VCC, VREF, me te Gnd Pins kua tohaina kia mau tonu te mana puta noa i te maramara.Whakaaetia te Karaka Karaka o te Ao (GCCK0 ki GCKK3) Whakaaetia nga karaka o waho hei whangai i te punaha me te mahi me te GRP me nga Plls.

Te hoahoa poraka maha (MFB)

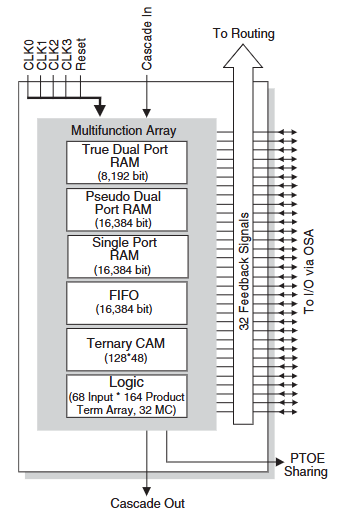

Ko te poraka-mahi maha (MFB) i roto i te LC5768MC-75F256C ISPXPLD 5000MX / 5000MC e whakakotahi ana i nga mahi me nga mahi arorau hei tautoko i nga matea hoahoa ngawari.E tautoko ana i nga momo mahara maha, tae atu ki te RAM o te Port Port (8,192 Prester RAM, me te 16,384 nga waahanga), me te Ternary Cam (128 × 48).Ko enei whiringa mahara kia whai hua ai te MFB mo te kohanga raraunga, te rokiroki mo te wa poto, me te tirotiro raraunga tere.

He kaha te kaha o te MFB.Kei roto i te 68-whakauru mai i te 164-hua o te whaainga me te 32 macrocells, ka taea e ia te mahi i nga mahi arorau matatini.Ka whakamahia e ia nga whakauru karaka maha (CLK0 ki te CLK3) me te tohu tautuhi hei whakahaere i nga wa me nga mahi.Hei whakawhānui i te mahi, ka tukuna e Cascade i roto i / Out Port nga MFB kia hono tahi i nga poraka.Ko te qsa (Ko te Atanga o te punaha quad) e hono ana i te MFB ki / O nga tahatika mo te whakawhitiwhiti korero me nga punaha o waho.Hei poto, ko te MFB he mana kaha, he ngawari te whakahaere i nga mahi mahara me nga mahi arorau, hei awhina i te taputapu ki te whakauru me te tono tere.

LC5768MC-75F256C Whakatakotoranga

Tuhinga	Parapara
Kaimahitaonga	Ko te Corporation Seconductor Corporation
Rārangitanga	ISPXPLD® 5000
Whiu	Mōmona
Wahanga Mana	Kakama
Momo ProfictionMable	I roto i te Papatonotanga Pūnaha
Te roa o te TPD (1) Max	7.5 ns
Taonga ngaohiko - roto o roto	1.65v ~ 1.95v
Te maha o nga waahanga arorau / Poraka	24
Tuhinga o mua	768
Tuhinga o mua	193
Pāmahana whakahaere	0 ° C ~ 90 ° C (TJ)
Momo Momo	Maunga Matapihi
Paati / Take	256-BGA
Ko te kete taputapu taputapu	256-FPBGA (17x17)

LC5768MC-75F256C Tono

1. Te whakawhiti korero me te whatunga

Ko te LC5768MC-75F256C he pai mo te whakamahi i nga teihana turanga, te telecom Telecom, me nga waahanga whatunga optical, kei reira te tere me te whakaaro nui.Ko tana mahara ki te maha me te maha-ngaohiko I / o Whakahohehia te tautoko i te kawa, te hangapiri raraunga, me nga mahi iti-iti.

2. Te whakawhitiwhiti korero me te rokiroki

He pai te pai o tenei CPLD mo nga pouara, me nga kaiwhakahaere o te RACh, me nga punaha kōpae e hiahiatia ana e nga raraunga whakahaere me te tukatuka tere.Ko tana tautoko a te SMAM-Pret me te Fiso Fiso e whakarato ana i te tohetohe me te mana rere e hiahiatia ana i roto i nga taiao tiketike.

3. Nga Kaipupuri Kawa me nga atanga pahi

Ki te wahanga o te waa me nga rauemi arorau nui, ko te LC5768MC Grassils ki te whakatinana i nga Bridges pahi, hononga o mua, me nga tohu-kawa.Ka taea e ia te urupare arorau tere me te tautoko i te whakaurunga ngoikore me nga paerewa tohu maha.

4. Nga punaha whakahaere me te whakahaere io

I roto i te Ahumoni Ahumahi, ka whakamahia te taputapu mo te aroturuki, te whakahaere miihini, me te ahotea o te arorau.Ko te kaha tonu o te waa, te kukume iti, me te pakari i / o nga waahanga e tika ana mo nga kohanga IOT me nga kaihoko whakauru.

5. Te hikohiko me te rongoa

Ko te kaha o te tapuwae me nga kaha-whaikorero-whaikorero-whaikorero i whakauruhia e tenei CPLD i roto i nga taonga rongoa me nga hikohiko kaihoko.Ka whakahaerehia e ia te mana whakahaere, te whakahaere atanga, me te kaha o te kaha i roto i te rahi o te hoahoa me te kaha o te rahi.

LC5768MC-75F256C nga waahanga rite

Āhuatanga	LC5768MC-75F256C	LC5768MV-75F484C	LC5768MV-75FN256C	LC5768MV-5F484C
Whānau	ISPXPLD 5000MC	ISPXPLD 5000MV	ISPXPLD 5000MV	ISPXPLD 5000MV
Ngaohiko matua	1.8v	3.3v	3.3v	3.3v
Macrocells	768	768	768	768
Te nuinga o te waa	~ 150mhz	~ 150mhz	~ 150mhz	~ 200-250mhz
Te wa whakaroa (TPD)	7.5NS	7.5NS	7.5NS	51 rau
Momo Pakihi	256-Ball BGA	484-Ball BGA	256-Ball BGA	484-Ball BGA
Waehere pōkai	F256c	F484C	Fn256c	F484C
I / O tatau	193	317	193	317
Pūmanawa-pūnaha-pūnaha	Āe	Āe	Āe	Āe
Tautoko mahara mahara	Ae (SAMA / FIFA / Cam)	Āe	Āe	Āe
JTAG (IeEE 1149.1)	Tautoko	Tautoko	Tautoko	Tautoko
Runga-i runga	Āe	Āe	Āe	Āe
Puka tono	Te mana-iti, arorau nui	High I / O, General Cpld	Whakataunga 3.3v arorau	Hiko nui 3.3v arorau

LC5768MC-75F256C Spricting Spelming

1. Whakapaia te poari me to taputapu

Tūhono te LC5768MC-75F256C ki to PC ma te whakamahi i te taura papatono penei i te Lattice Hw-USBN-2B.Kia mahara ki nga raina JTAG he tika te here me te aukati i nga whakaeke (E.G., 4.7kω i runga i te TKK) hei whakarite i te whakawhitiwhiti korero.

2. Hangaia te konae papatono

Whakamahia te taimana lattice me te Pūmanawa ISPVM ranei hei whakahiato i to hoahoa me te kawe i tetahi konae hapai.Kei roto i tenei konae te bitstream oti katoa ka tuhia ki te maharatanga whirihoranga CPLD.

3. Whakarewa i te punaha whakamahere

Whakatūwherahia te kaiwhakamahara taimana, taputapu taputapu ISPVM ranei i runga i to PC me te manatoko kei te tika to kaitohu.Tīpakohia te taputapu LC5768MC-75F256C mai i te raarangi hei timata i te whakarite.

4. Whakamahia te papatono-a-rorohiko (iSP)

Whakamahia te atanga JTAG (IEEE 1532) ki te utaina i te konae i roto i te taputapu i te wa e mau tonu ana i runga i te poari.Kei te rongoa te bitstream i roto i te mahara kore-a-roto, ka taea te whirihoranga-tere i te tiimata.

5. Tirohia te whirihoranga haumaru

I muri i te papatono, mahia he mahinga panui-muri hei whakamana i te angitu i angitu te whirihoranga.Mena e hiahiatia ana, whakahohe i te haumarutanga ki te kati i te taputapu me te aukati i te whakahoutanga kore-kore ranei.

6. Whirihorahia me te tautuhi ano i te taputapu

Ina oti te whakamaoritanga, ka taea e te taputapu te whakaara aunoa, ka taea ranei e koe te whakauru i tana kaupapa, i te pine pine ranei ki te patu i te reload.Ka whakahaeretia e te CPLD i runga i te whirihoranga hou kua whakamahia me te waa whakaohoohotanga whakatau.

7. Kōwhiringa: te whakahou i te mara, te whakahou ranei

Ka taea e koe te whakahoki i te LC5768MC-75F256C i te mara ma te whakamahi i te atanga JTAG taua mo nga whakahoutanga me nga whakatikatika ranei.I tua atu, ka taea e te atanga Sysconfig ™ te hononga ki te kore e eke pahikara kaha i nga tono matatau.

LC5768MC-75F256C Painga

• Te whakahaere mana o raro mo nga punaha kawe me te whakauru

Whakaritea ki te maha o nga cplds o mua me te nui o nga puia o te LC5768MC-75F256C te kaha o te kaha o te punaha o te punaha punaha.Ma tenei e tino ataahua ana mo nga tono-a-tinana-a-tinana ranei i te wa e pa ana ki nga putea, kei reira te putea me te kaha o te kaha.

• Te waatea-i runga i te waa

Kaore i rite ki te maha o nga taputapu pupgas, nui ake ranei e hiahia ana ki te whirihoranga o waho i nga timatanga, ka tukuna e tenei CPLD te whanonga-kore ki te aukati i te mahara, i te hiahia ranei mo te mahara Flash o waho.Ka arahi tenei ki te tere-mahi me te tino pono.

• Spatingtahi atu tohu tohu vs. FPGAS

Ko te whanonga o te mahi a tenei CPLD, ina koa i raro i te whakaaro nui, i / ranei, ka pai ake te whakahaere ki te waa-rereke o te FPGAS nui.Ma tenei ka pai ake ai te tono mo nga tono-a-waa penei i nga raukata-a-ringa, atanga whakawhitiwhiti korero, me nga punaha arorau.

• Ko te koikoi ako pai me te taputapu hoahoa ecosystem

Mo te whakawhiti mai i nga 22V10s, ko te Pal / Gals, he maamaa ngawari ranei, e whakaatu ana tenei taputapu i te ahua ako ma te lattice me te ISPVM.He maha nga painga mai i te tere tere me te iti ake o te mamae o te whakauru.

LC5768MC-75F256C Nga Rahi

• Momo Pakihi: Poraka Pouaka Poipoipo

• Takenga PIN: 256 pōro

• Rahi mōkihi: 17mm × 17m

• Te teitei o te kete: Tata 1.2mm

• Poikita Pouaka: Ko te paerewa pai-papaa te tikanga 0.8mm

LC5768MC-75F256C Kaihanga Kaihanga

Ko te LC5768MC-75F256C ka hangaia e te Ko te Corporation Seconductor Corporation, he kamupene U.S.-i runga ano i tana tohungatanga ki te mana iti-mana, nga taputapu arorau iti-waewae.I whakapumautia i te tau 1983 ka haere tonu ki Hillsboro, Oregon, lattice e arotahi ana ki te tuku FPGAS, cplds, me nga taputapu whanaketanga e pa ana ki nga tono i roto i nga whakawhitiwhiti korero, rorohiko, me nga maakete.E mohiotia ana te kamupene mo nga hua o te hua roa, me te tautoko taputapu hoahoa whanui, me te whakamahere i te punaha-a-punaha puta noa i ona whanau.Hei kaiwhakawhanake taketake me te kaiwhakarato o te whanau ISPXPLD® 5000MC e whakarite ana i nga tuhinga hangarau, te tautoko hangarau, me te waatea, me nga hoa whai mana.

Wāhanga whakamutunga

Ko te LC5768MC-75F256C he cpld mohio me te pono e tuku ana i nga mahi arorau me te mahara ki te maramara kotahi.Ka whakamahi i te mana iti, ka tiimata tonu, ka mahi me nga momo tohu rereke rereke.Ki te 768 Macrocells, i hangaia-i roto i te mahara, i te karaka tere, me nga waahanga whakauru, me nga miihini whakauru, miihini hangarau, miihini rokiroki.Ko tana whakamahinga ngawari, he kaha te mahi, me te tautoko mo nga whakahoutanga kia pai ai te otinga mo nga hoahoa hou me nga whakahoutanga.
