Gal20v8B-15ljn: Nga waahanga, Pinout, Tono me te Aratohu Programming

Ko te Gal20v8B-15ljn he taputapu turoro i hangaia mo te maha o nga mahi mamati.Ko te aratohu tenei e tiro haere ana ko te gal20v8b-15ljn ka taea, e aro ana ki tana waatea me te kaha o tana mahi puta noa i nga miihini whakahaere ki te kawe i nga taputapu whakahaere.Ka hipokina e matou nga waahanga matua, me pehea te whakarite, me te pehea e whakamahere ai, e whakaatu ana i te maarama mo te hunga e rapu ana ki te whakamahi i nga otinga arorau matatau ki a raatau kaupapa.

Pūtea kōrero

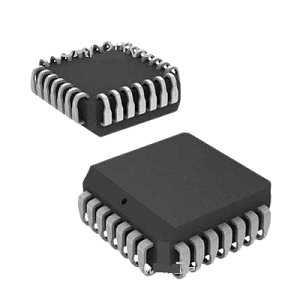

Whakaahuatanga Gal20v8B-15ljn

Te Gal20v8b-15ljn Mai i te semiconductor semiconducuctor he turoro i te whanau taputapu Galva®, e mohiotia ana mo tona whaihua me te mahi tere.Ko tenei tauira e hangaia ana ma te whakamahi i te hangarau E2Cmos, e whakanuihia ana mo te kaha o te kaha o te kaha i te wa e pupuri ana i nga mahi nui.Ko te mea nui i whakamahia i roto i nga tono arorau mamati penei i te Whakataunga Wāhitau, te whakamahi i te Pūrere Whakapaipai, ko te Gal20v8B-15ljn he pai, he pai hoki mo te whānuitanga whanui o nga tono arorau whai hua.Ko te Gal20v8B-15ljn te whakauru i te whirihoranga o te 8 macrocell, he nui te roa o te 62.5 MHz, me te whakaroa i te 15 nanoseconds anake, ko te whakarite tere me te mahi pono.Ka whakahaerehia i runga i te toha hiko 5V paerewa ka tae mai ki te 28-Plcc Plcc (Ka arahina te kirihou maramara maramara).

Mena kei te rapu koe mo te otinga arorau pono me te whai kiko, te Gal20v8B-15ljn he whiringa nui.He mea hanga ki te whakaputa i nga mahi kaha, na te mea he maamaa mo nga umanga e whai ana ki te whakahou i o raatau hangarau.Mena kei te whakaaro koe i te ota nui, he mea tino pai tenei ki te whakatika i o tono me te tiki i te nuinga o to hanganga.

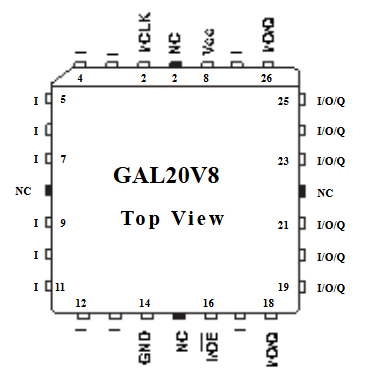

Ko te whirihoranga PIN a Gal20v8B-15ljn

Te Gal20v8b-15ljn he Whakahoahoa Huihuinga Huihuinga (gal) Pūrere, he taputapu arorau e whakamahia ana i roto i nga momo kaupapa arorau mamati.Te Whirihoranga PIN Tuhinga o mua Paerewa 24-pine rua i roto i te kete-raina (toia) tahora, me nga whakauru, nga putanga, me te whakahaere i nga titi kua tino tautuhia.

Kei runga i te taha maui o te hoahoa (pine 1-12), ka kite tatou i te whakauru (i) nga titi kia whakaaetia te taputapu ki nga tohu mai i nga waahanga o waho.Ko te Pin 1 me etahi atu pikau (5, 7, 9, a 11) kua tohua hei whakauru (i).Ko te PIN 6 me te 22 kua tohua NC (kaore he hononga), ko te tikanga kaore e hono ana te hono ki te waahanga o roto.Ko te PIN (whenua) ka tu ki te Pin 12, te mahi hei huringa tohutoro mo te taputapu.

Kei runga i te pae (Pins 13-24), kei a matou te whakauru / putanga (i / o) nga titi, ka taea te hono atu i te whakauru, i te putanga ranei i runga i te arorau kua whakamaherehia.Ko enei mea iti rawa (18, 19, 21, 23, 25, me te 26) whakarato hononga ngawari.Ko te tohu Aratau (Pin 15) mo te tautuhi i te aratau whakahaere o te taputapu, a ko te PIN (PANUR) PIN (PANU) i te Pin 24 e whakarato ana i te ngaohiko e tika ana mo te mahi tika.

I te runga O te taputapu, he maha atu nga tohu whakahaere, tae atu ki te McLK (Tohu Karaka, Pin 2) me etahi atu NC Pins.Ko te pinout o te Gal20v8B e taea ai mo te hoahoa arorau e pai ana ki te hanga i tetahi waahanga e whakamahia nuitia ana i nga waahanga arorau e whai kiko ana.

Gal20v8B-15ljn Tauira Tauira

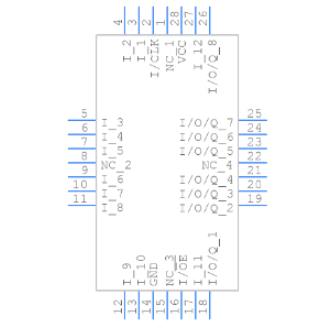

Tohu gal20v8b-15ljn tohu

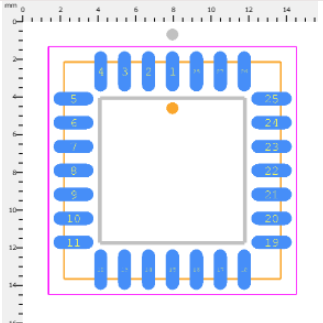

Gal20v8b-15ljn tapuwae

Nga waahanga Gal20v8B-15ljn

• Te wa whakaroa: Ko te Gal20v8b-15ljn te whakakaha i te whakaroanga mo te 15 nanoseconds, ko te tikanga ka taea te whakahaere i nga whakawhitinga tohu tere me te whakahaere i nga tono whai kiko.

• Te mahinga mahi: Ka tautokohia te maha o te waa whakahaere o te 62.5 MHz, e whakahaere ana i te tukatuka tere me te whakautu i roto i nga huringa arorau mamati matatini.

• Te kohi mana iti: Ka whakamahi te taputapu i te hangarau E2CMo, he momo o te CMOS e whakanui ana i te kaha o te kaha.Ko tenei hangarau te whakarite kia iti ake te mana o te Gal20v8b-15ljn, he pai ake mo nga tono e hiahiatia ana te kaha o te mana me te kore e whai hua.

• Hangarau Hangarau E2: Ko te Gal20v8B-15ljn te taputapu me nga pūtau elecial hiko, e tuku ana mo te whakahou me te whakahou i nga mahi arorau kia hiahiatia.Ko tenei waahanga e whakarato ana i te ngawari ki te ngawari me te whakakotahitanga ki te whakarereke i nga taiao taputapu, i nga whakahou punaha ranei.

• Putanga Whakaputa Macrocells: Kei roto i te 8 Macrocells arorau ka taea te whakariterite mo nga momo arorau, ka taea te whakatika i te taputapu ki nga hiahia motuhake.Ko enei macrocellls e tautoko ana i te kaupapa totika whakaputa me te whakaatu i te mahinga o nga taputapu 24-pine, e hanga ana i te Gal20v8b-15ljn he whiringa mohio mo te maha o nga tono mamati.

• Whakakotahitia te Whakamatau: Ko nga waahanga o te taputapu me nga mana o te tautuhi i nga kaha mo te katoa o nga rehita, me whakarite te 100% te whaikorero mahi.He tino pai tenei ahuatanga mo te pupuri i te pono me te matapae i roto i nga waahi whakahaere, ina koa he mea nui te pono me te mahi.

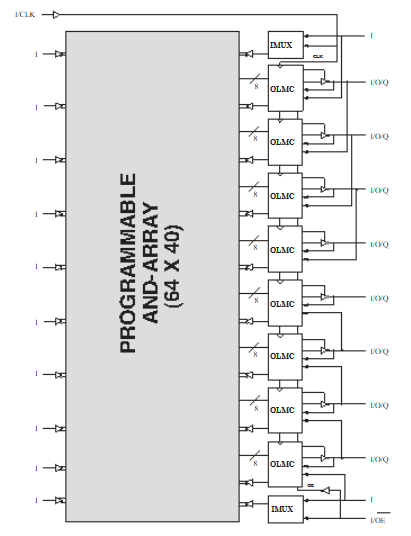

Whakaahua poraka Gal20v8B-15ljn

Ko te Gal20v8b-15ljn he kaupapa whakauru a-Gradic (Gal) kei roto i tetahi punaha whaihua me-a-a-whaaia (64 x 40), e taea ai te whakatinanatanga arorau ngawari.Ko te raarangi poraka e whakaatu ana i te kaupapa whaihua me te-ko-te mahi hei miihini arorau tuatahi e whakakotahi ana i nga whakauru me nga tohu urupare.Ma tenei matrix prominmable e taea ai te whirihora i te maha o nga mahi arorau me te raupapa, te tuku i te ngawari ki te hoahoa tohu mamati.

I te taha matau o te hoahoa, ko te Olmc (putanga macros macro (ka hono katoa nga hononga ki nga putanga me te-whaanui.Ko enei pūtau macro e tautuhi ana i te whanonga o nga titi Putanga, ahakoa e mahi ana ratou hei hononga honohono, i te arorau raupapa ranei me te rokiroki flip-flop.I tua atu, ko te IMUX (whakaurunga whakaurunga) e taea ai te whakahaere tohu a roto, ka pai ake te whakatairanga i te kaupapa o te taputapu.Ko te I / Oq (nga titi whakauru / whakaurunga) e tohu ana i te hononga i waenga i te taputapu me nga waahanga o waho, te tuku i te whakawhitiwhiti a Bidirectional i runga i te arorau kua whirihora.

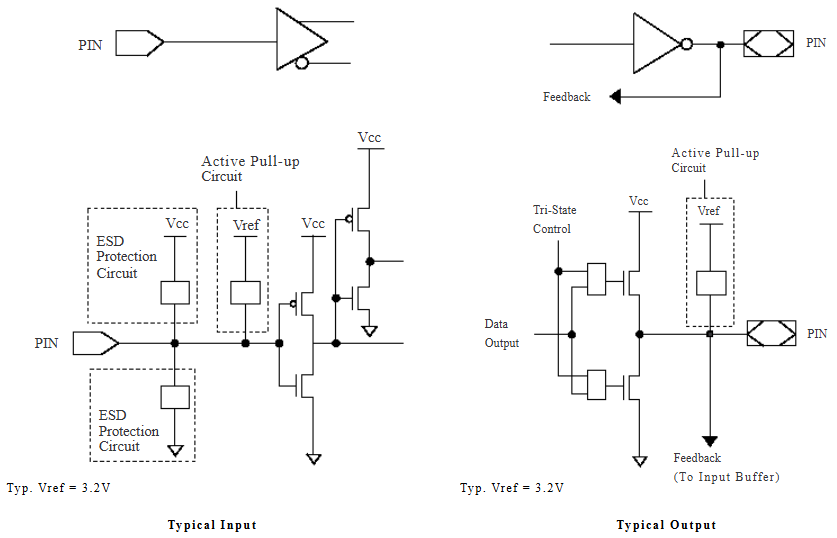

Input / putanga rite SCOMICS

Te Whakauru Gal20v8B-15ljn / putanga rite schematics e whakaatu ana i nga ahuatanga hiko o roto o te taputapu whakauru me nga titi Putanga.Ko enei whakamaaramatanga e whakaatu ana me pehea te whakahaere i te taputapu arorau (PLD) na roto i nga huringa tiaki, me nga miihini whakahaere a Tri-State, kia pai ai te mahi i roto i nga waahanga mamati.

Te Whakauru anga angamaheni Ko te SchematiC e whakaatu ana i te hanganga whakauru, tae atu ki nga waahanga o te tiakitanga (electostatic reanga hei aukati i te kino mai i nga piihi ngaohiko whakawhiti.Ko te huringa kaha-kaha e whakarite ana kia mau tonu te titi i te taumata arorau kua tautuhia i te wa e peia ana e koe, te aukati i nga whenua e aukati ana i te whanonga kore.Ko te huringa tohutoro (VREF = 3.2V) e whai waahi ana ki te whakatakoto i te paepae mo te tirotiro i nga whenua teitei, iti ranei.

Te Te putanga noa E whakaatu ana te schesititic i te hanganga putanga, kei roto i te takirua a te trassitor-kukume e taea ai te kaha ki te kaha o te taraiwa mo nga whenua arorau me te iti.Ko te mahi mana-a-kawanatanga e taea ai te whakauru i te PIN putanga ki te whakauru i tetahi whenua nui mo nga hoahoa pahi-a-pahi i reira e hono ana te hononga kotahi.Ko te huarahi urupare e whakarato ana i te hononga o roto ki te tohu arorau, ka taea te whakamahi i te taputapu ki te tirotiro, ki te tukutahi ranei i te kaupapa whakaputa me etahi atu mahi arorau.Ko te huringa taapiri-kaha e whakarite ana i nga taumata o te ngaohiko ka hiahiatia.

Ko te Gal20v8B-15ljn i hangaia mo te tere-nui-a-tinana-hiko, me te tiakitanga whakauru, me nga whirihoranga whakaputa ngawari, me nga huarahi urupare whaihua.Ma tenei ka pai ake mo nga hoahoa mamati matatini e hiahia ana ki te pono pono pono me te whirihora i nga mahi arorau.

Whakatakotoranga Gal20v8B-15ljn

Tuhinga	Parapara
Kaimahitaonga	Ko te Corporation Seconductor Corporation
Rārangitanga	Gal20v8b
Whiu	Ngongo
Wahanga Mana	Neha kē
Momo ProfictionMable	Tuhinga o mua
Raro	Ataata arorau
Tuhinga o mua	8
Te nuinga o te waa mahi	62.5 mhz
Te wa whakaroa - Max	15 NS
Te huringa tuku	5 v
Te whakahaere i te tuku i naianei	90 MA
Taonga Whakaoto - Min	4.75 v
Taonga Taonga - Max	5.25 v
Pāmahana iti te whakahaere	0 ° C
Pāmahana nui te whakahaere	+ 75 ° C
Momo Momo	Maunga Matapihi
Paati / Take	28-LCC (J-Arataki)
Ko te kete taputapu taputapu	28-plcc (11.51x11.51)
Tau hua hua	Gal20v8
Tōroa	3.68 mm
Roa	11.5 mm
Whānui	11.5 mm
Taumaha wae	0.041719 OZ

Tono Gal20v8B-15ljn

Nga punaha whakauru

Ko te Gal20v8B-15ljn te whakamahi i roto i nga punaha whakauru kei te hiahia te arorau ritenga mo nga mahi whakahaere motuhake.Ka taea e tana momo kaupapa te tarai i te taputapu mo nga momo rereketanga mo nga tikanga whakahirahira, whakarei ake i te mahi me te whakauru ki etahi atu waahanga punaha.

Nga punaha whakahaere mamati

I roto i nga punaha whakahaere mamati, ka whakamahia tenei PLD ki te whakatinana i te arorau matatini mo nga motuka o nga motuka, me te hono ki nga tohu, me nga tohu tukatuka.Ko tana kaha ki te hapai i te arorau whakahaere taipitopito e pai ana mo nga tono e hiahiatia ana kia whakahaere tika me te whakautu.

Whakawhitiwhiti Whakawhitiwhiti

He pai te taputapu ki te whakahaere i nga kawa whakawhitiwhiti korero, te whakamohio me te whakakore i nga raraunga, me te whakahaere miihini whenua.He pai te whakatikatika i nga paerewa whakawhitiwhiti rereke, e pai ana ki te kowhiringa mo te whakawhitiwhiti korero me nga taputapu whatunga.

Nga taputapu whakamatautau me te inenga

Mo nga whakamatautau me nga tono inenga, ka whakaratohia e te Gal20v8B-15ljn nga kaha tukatuka raraunga kua whakaritea, tohu tohu, me te whakaaro whakahaere.Ka taea e te whanaketanga o nga rongoā inenga e hiahiatia ana e koe nga mahi whakahaere me nga mahi whakahaere.

Hiko Automotic

I roto i te waahanga miihini, ko tenei PLD e puta ana i tona hoahoa pakari me te tino pai o te rongoa (ESD).Ko enei waahanga e whakarite ana kia pono te mahi i raro i nga ahuatanga e tono ana i nga taiao aunoa.

Nga punaha Ahumahi me nga punaha whakahaere

Ko te Gal20v8B-15ljn te mea nui i roto i te Ahumoni Ahumahi, te whakarato i te arorau e hiahiatia ana mo te whakahaere i nga tikanga ahumahi me nga miihini.Ka taea e ia te whakakore i nga mahi me te whakauru i nga punaha whakahaere, na reira ka pai ake te whai hua me te pono ki nga mahi whakangao.

Hipanga Kaihoko

I roto i nga hikohiko kaihoko, ka whakamahia te taputapu hei whakarei ake i te taumahinga o te whare me nga taputapu whaiaro ma nga otinga pai.Ko tona kaha ki te mahi i nga mahi arorau maha e hanga ana i te mea rongonui mo nga kaihanga hua kaihoko.

Miihini whenua ritenga

He pai te PLD mo te hoahoa miihini whenua i roto i nga waahanga mamati, te whakapai ake i te kaha o te arorau me te whakahaere i nga mahi arorau.He nui te tono i roto i nga ahuatanga e hiahiatia ana nga whanonga mahi motuhake hei whakahaere i nga mahi arorau matatini.

Progar2V8B-15ljn Programming

Programming Te Gal20v8B-15ljn, he taputapu arorau a Laticonductor, ka taea te whakatutuki tika i roto i etahi waahanga nui, ka whakakore i te kaihoroi whakaaro.I te tuatahi, ko to mahi ko te hoahoa i te aratohu arorau ka whakamahere koe ki te whakatinana.Ka tutuki tenei ma te whakamahi i te reo whakaahuatanga taputapu (HDL), me te kapu hei whiriwhiri rongonui na te ngawari o te mahi a Galga.Ina kua tohua to hoahoa arorau, ko te mahi a muri ake nei ko te whakahiato i tenei hoahoa ki roto i te konae i roto i te konae.Kei roto i tenei kōnae te whirihoranga e tika ana, e mohiotia ana ko te mahere whakakikorua, mo te papatono o te Gal.

Ko te tino kaupapa o te Gal20v8B-15ljn me tono te kaitirotiro arorau kua whakaaetia, me te TL866 he tauira e whakamahia ana e te pono e tika ana kia whai kiko, kia ngawari hoki te whakamahi.Kei roto i tenei taahiraa te hono i te Gal20v8B-15ljn ki te kaiwhakaari pera i nga tohutohu kua whakaratohia, ka utaina te konae i roto i te punaha papatono, me te kōkiri i te huringa hōtaka.Kei roto i tenei huringa he whakakore aunoa i nga hononga o mua i mua i te whakariterite i te arorau hou ki te taputapu.I te mutunga, ko te mahi nui ko te whakaū i te taputapu kua whakamaherehia ma te whakamatautau i te waahi e hiahiatia ana kia pai ai te mahi, te whakaoti i te whakaurunga me o whakaritenga whakauru.

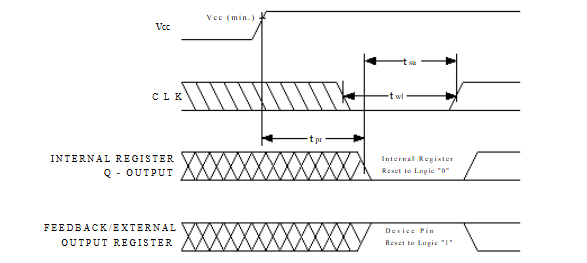

Gal20v8b-15ljn te tautuhi-ake

Ko te Tautuhi-Up-Up i te Gal20v8B-15ljn e whakarite ana ka tiimata katoa nga rehita o roto ki tetahi whenua rongonui i te wa o te tiimata o te punaha.Ka rite ki te mana e whakamahia ana, me piki te huringa VCC me te kore e rere ke te aukati i te whanonga kino.Ina tae ana a VCC ki tana taumata iti rawa, ka tautuhi ano nga rehita o roto i te waa o te 1μs (TPR), e tautuhia ana nga tohu QC kua rēhitatia, ka tau ki a raatau te arorauPoari.Ka whakamanahia e tenei te timatanga tuatahi, te tuhi i te hoahoa o nga miihini whenua me nga waahanga arorau raupaparorohiko.

Hei whakarite i te tautuhi tika, me pupuri te Karaka Whakauru (CLK) me pupuri i te taumata TTL Static i te wa o te mana-ake.Kaua e pa te taputapu tae noa ki te whakauru katoa me nga wa whakatikatika huarahi, kua whakaatuhia i roto i te hoahoa.Me tutuki te karaka ki nga whakaritenga a Pulse whanui iti i mua i te tiimata o te mahi noa.Ma te pupuri i enei ahuatanga, ko te tikanga tautuhi-kaha-mana e tiimata ana i te ahua pumau, he aukati i nga whakawhitinga kaore i te mohio, i nga take whakaurutanga ranei i nga waahanga mamati.

Gal20v8b-15ljn ano nga waahanga

• Gal20v8b-15lpn

• Gal20v8b-15QP

• Gal20v8b-15qj

Painga Gal20v8B-15ljn

Whakarei ake i te waatea hoahoa

Ko te Gal20v8B-15ljn i hoahoatia me te hoahoanga o te punaha e taea ai e te Macrocells Uputps (Olmcs) kia whirihora-whirihora.E tautoko ana tenei ngawari i te whānuitanga o nga tono me nga whakaritenga, te whakahohe i te taputapu arorau mo nga mahi motuhake me nga mahi kaore i te aukati i nga hoahoa iti.

Te kohi mana whakaheke

Te whakamahi i te Hangarau CMo Assomos®, i whakahekehia e te Gal20v8B-15ljn te kohi kaha i te 50% ki te 75% i whakaritea ki nga taputapu arorau o nga bipolar tuku.Koinei te mea e pai ana te noho-a-taiao e whakaiti ana i te putanga o te waiariki me te whakarei ake i te taputapu roa.Ko nga mea angamaheni angamaheni he iti ake te heke, me te 75 ma mo nga waahanga paerewa-iti-a-ringa me te heke iho i te 45 ma mo nga putanga kaha o te hauhautanga, kia pai ai te kaha o te kaha ki nga taiao nunui.

Te tiakitanga o te ESD

Kei roto i tenei taputapu nga miihini arai hiko (ESD) kaha, mo te pupuri tonu i te pumau me te pono i roto i nga taiao e pa ana ki nga taiao.Ko taua paruru he pai i roto i nga ahumahi penei i te Automotive me te Ahumahi Ahumahi, ka taea te whakakore i nga waahanga hiko me te waahi kaore e taea e te ESD te whanonga kino.

Kaihanga gal20v8b-15ljn kaihanga

Ko te Corporace SECICOndUctor Corporation he kaiarahi o te ao i roto i nga otinga honohono honohono.E mohiotia ana mo ana taputapu arorau proctic iti-hiko, ko te Gettice Genters te mea nui ki nga kaihoko, whakawhitiwhiti korero, me nga maakete ahumahi.Kei roto i te kohinga hua o te kamupene hou te FPGAS (CARSMABELMABELMABATS CACLAYS (CPLDS STRACLAS (CPLDS KAUPAPA KAUPAPA)Ko te Semice Semiconductor e rereke ana i roto i te maakete hangarau whakataetae me tana arotahi ki te mana iti, te rahi-rahi, me nga otinga-mahi nui.Ko enei tohu e whai hua ana mo ona hua he pai ki te whakahohea i nga hangarau i nga waahanga penei i te hanganga whatunga, te taha ki te rorohiko, me nga taputapu rorohiko atamai.Kua hangaia e Lattice te ingoa mo te tuku rongoa kua tutuki i nga hiahia motuhake, i tautokohia e nga taputapu taputapu whanui me nga taiao whanaketanga e whakaatu ana i te hoahoa hua me te tuku.

Wāhanga whakamutunga

Ko te Gal20v8b-15ljn mai i te taputapu lattice he taputapu runga e tutuki ana i nga hiahia tono o nga punaha mamati o tenei ra, me nga whiringa whakahoahoa.Ka hangaia tenei taputapu hei tarai i nga wero uaua i roto i te maha o nga waahi, mai i nga punaha ahumahi nui ki te hikohiko whaiaro, he pai te whiriwhiri mo te hanga otinga mamati.I whakamarama tenei aratohu i nga korero hangarau me nga painga o te Gal20v8b-15ljn, me pehea te whakamahi i nga mara rereke, e whakaatu ana i tona hiranga ki te whakapai ake i nga huinga mamati i nga waahi katoa.
