Wahanga Whakahaere Mobi Engine (ECU): Nga Mahi, Nga Tohu, Whakamatau, me nga Arapinga Raru

He waeine whakahaere miihini (ECU) rite ki te roro o te miihini o to motuka.Ka whakaemi i nga korero mai i nga tohu rereke huri noa i te miihini me te whakamahi i enei korero hei whakahaere i nga mea penei i te whakamahi i te wahie, te rererangi, me te waa.Ko te aratohu tenei e whakamarama ana me pehea te mahi o te ECU, ka kapi i te rereketanga o te ECU tawhito me nga mea mamati hou, e kii ana koe kia mohio koe ki te mahi tika i to ECU.Ka whakaatu hoki koe me pehea te whakamatautau i tetahi mahi ma te whakamahi i tetahi taputapu ngawari e kiia ana ko te tini o te hika, e tere haere ana, kia pai ake ai.

Pūtea kōrero

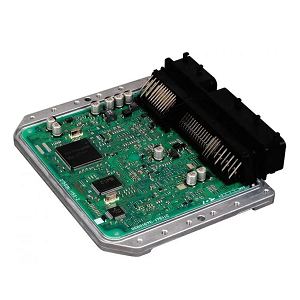

He aha te waahanga whakahaere miihini (ECU)?

Te Wahanga Whakahaere Mobi Engine (ECU) He waahanga nui o nga motuka hou e awhina ana i te miihini rere pai me te pai.Ka whakaemi i nga korero mai i nga kaitoro me te whakatikatika tere ki nga mea penei i te whakamahi wahie, te wa korekore, me te rererangi.Ko enei huringa ka awhina i te miihini kia pai te whakamahi i te wahie iti.Mena ka mutu te mahi a te ECU, ka raru pea te motuka penei i te tere tere, ma te whakamahi i te wahie nui, tae atu ranei ki te miihini.He maha nga waahanga o te EUCu, tae atu ki te maramara rorohiko iti, papa o te papa, me etahi atu waahanga hiko.Ka whakahaerehia e te maramara nga punaha motuhake e whakahaere ana me pehea te mahi o te miihini.Ka taea te whakahou i tenei raupaparorohiko ka whakarereke ranei kia pai ake ai te mahi a te motuka, te whakatika ranei i nga take.

Ko nga waahanga whakahaere miihini (EASU) ka taea te wehe ki nga momo matua e rua e pa ana ki te tukatuka i nga korero: Aqualog me Digital. Aneiu Elomo Whakamahia nga waahanga hiko taketake penei i nga kaiwero, ki nga kaiwhakaari, me nga kaiwhakaari ki te whakahaere i nga mahi miihini rereke.Ka mahi ratau ma te whakatikatika i nga taumata ngaohiko hei whakahaere i te werohanga wahie, te waa wareware, me etahi atu mahi.Ko enei momo ETU o te ESUS e kitea ana i roto i nga waka tawhito, i nga punaha miihini ngawari ranei kaore e hiahiatia kia tere te tatauranga.Na te mea ka whakawhirinaki ratou ki nga waahanga hiko, he iti noa te ngawari o te ngawari me te kore e taea te whakarite ki te whakarereke i nga tikanga taraiwa.Ahakoa i whai hua ratou i roto i nga hoahoa a-aunoa, kua whakakapihia e ratou e te EMUS Adval Advate i roto i nga motuka hou.

Editi Mamati, i tetahi atu taha, he nui ake te maamaa.Ka whakamahi ratou i nga miiharo kaha ki te kohikohi me te tātari i nga raraunga mai i nga momo tohu i roto i te waa.Ka taea e tenei EPS te whakatika tere i te werohanga wahie, te wa kore e warewarehia, me etahi atu tohu miihini e pa ana ki nga tikanga taraiwa, te whakapai ake i te kaha me te mahi.E āhei ana te ecus a Digital e te whakahaere i nga tatauranga uaua, e hiahiatia ana mo nga waka hou me nga punaha whakahaere miihini.I te mea ka whakahaere ratou i te whakamahi i nga punaha, ka taea e etahi atu te whakahou, te whakarereke ranei i a raatau ki te whakapai ake i nga mahi, i nga ture hou ranei.Ma tenei ngawari e hanga epu mamati he waahanga nui o te hangarau aunoa o enei ra, ko te whakarite i te pai o te hinu, me te heke iho.

Te rereketanga o te ECU i puta noa i nga tauira waka rereke

Ko nga motuka hou o te motuka he waahanga miihini hiko (ECU) e awhina ana i te whakahaere i te miihini, engari ko te uaua o te motuka.Ko nga motuka hākinakina he tino kaha e whakahaere ana i nga punaha miihini kaha penei i nga turbochargers, te wa rereke te waa, me nga momo taraiwa rereke.Ko enei ePU e mahi tere tere ana, e whakatika ana i nga tautuhinga miihini i roto i te waa hei whakapai ake i te tere, te mana, me te mahi.Ko etahi ka tuku i nga taraiwa, i nga miihini ranei ki te pai-ki te miihini mo te racing mo te mahi pai ranei.Ka awhina tenei i nga motuka hākinakina ki te whakautu tere ki nga tikanga rori me nga whakauru taraiwa, kia kaha ake ai, kia hihiri hoki.

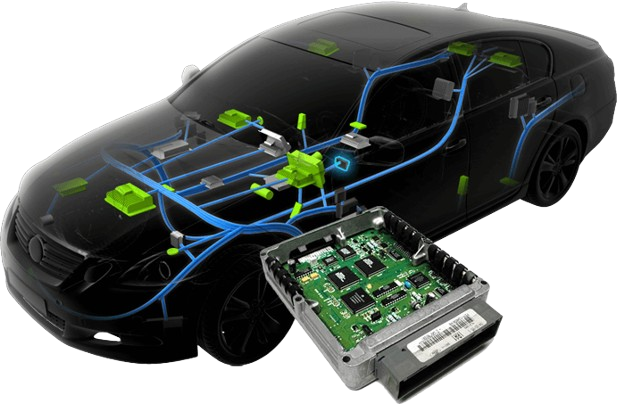

WHAKAAHUA 2. Te whakauru i roto i nga waka hou

I tetahi atu taha, ka whakamahia e nga motuka ohanga ngawari e arotahi ana ki nga mahi taketake penei i te werohanga o te wahie, me te mana whakahaere, me te mana whakahaere.Ko enei ecus i hangaia kia pai ake te huakore me te whakarite kia pai te rere o te miihini mo te wa roa.Ahakoa kaore i a raatau nga whiringa tuuturu o te EMS Carch Car, e whai waahi tonu ana ki te mahi i te miihini mahi tika.Ahakoa he ngawari, he matatini ranei tetahi eCU, he rite tonu te mahi: ki te whakatika tere i te kaha o te miihini, te mahi, me te LifeSpan.

Ko nga mahi matua o te waahanga whakahaere miihini (ECU)

Ko te waeine whakahaere miihini (ECU) he waahanga nui o te miihini.Ka awhina i te miihini mahi, whakamahia te wahie tika, me te noho pono ma te whakahaere i nga mahi nui:

Te Whakahoahoa Whakanui Raarangi (VVT)

Ko te waahanga whakahaere miihini (ECU) e whakarereke ana i te waa o te wa e tuwhera ana te whakauru me te kati me te kati kia pai ake ai te rere o te miihini.Ma te whakatikatika i te waa o te waatea i runga i te tere hiko me nga tikanga taraiwa, ka awhina te punaha i te rere o te hau ki roto i nga cylinders o te miihini.Ko tenei Airflow pai e arahi ana ki te mahi miihini kaha ake me te kore e whakamahi i te wahie.I te mutunga, ka taea e te miihini te whakaputa kaha i te wa e whai hua tonu ana.Ka awhina hoki te punaha ki te whakaputa i te mana pumau puta noa i nga tere rereke, ka pai ake te whakautu ki te motuka ina tere ana.Ahakoa kei te neke haere te waka i te huarahi, i te tere ranei i te huarahi nui, ka awhina a VVT ki te whakarite kia pai te whakahaere o te miihini.Ma tenei ka ngawari haere te taraiwa me te pai ake i te wa e awhina ana hoki i te miihini roa ake.

Haunga te whakapai ake i te mana, ka awhina ano a VVT ki te whakamahi i te miihini iti ake te hinu me te whakaputa i nga whiu.Ma te ata whakahaere i te wa e tuwhera ana nga kareti ka tata, ka iti ake te punaha o te hinu, ka tino kaha te tahu.Ehara tenei i te penapena noa i te hau engari ka awhina ano hoki i te tapahi i te aukati.Ka whakahekehia e te punaha nga hau kino, penei i te hauota hauota (nox) me nga matūriki hinu kore-kore, ka nui ake te hoa-a-motuka.I te mea ka taea e te VVT ​​te whakatika ki nga ahuatanga taraiwa rereke, ka mau tonu te miihini ahakoa ko te taraiwa kei te aukati, ka haere ranei i te tere tere.Na enei painga o enei motuka hou ka whakamahi i te hangarau VVT hei whakarato i te kaha o te mana, te ohanga wahie, me nga whakarereketanga e kaha ana, e whai hua ana.

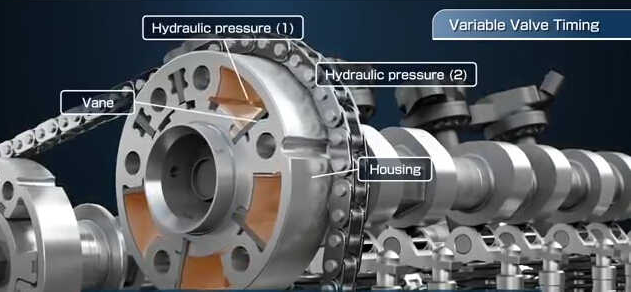

Whakaahua 3. Taumata Valve Valve (vvt) me te whakahaere waikawa

Te ture whakaranu-hau

Ko te waahanga whakahaere miihini (ECU) e tino whakahaere ana te nui o te wahie ka whakaranuhia ki te hau i mua i te uru atu ki te miihini.He mea na tenei ma te whakamahi i nga korero mai i nga kaiwhakaari rereke, penei i te Sensor rere hau (maf), e ine ana i te nui o te hau e haere ana ki te miihini.I runga i tenei raraunga, ka whakatauhia e te ECU te nui o te wahie ki te pupuri i te miihini kia pai te rere.Ko te whaainga ko te pupuri i te toenga tika i waenga i te hau me te wahie, ko te nuinga o te 14.7 nga waahanga hau ki te 1 waahanga wahie i roto i nga miihini hinu.Mena he nui rawa te wahie (he ranunga nui), ka taea e ia te kohi wahie, te hanga waro, me te aukati.I tetahi atu taha, ki te nui rawa te hau (he ranunga nui), ka taea e te miihini te pupuri, te pakaru ranei i te waa.Hei aukati i enei take, ka whakatikatika tonu te ECU kia pehea te roa o te miihini o te wahie, i te tere o te motuka.

Ko te pupuri i te toenga o te hinu-hinu tika he mea nui hoki mo te whakaiti i te aukati.Mena he tika te ranunga, he hau kino penei i te waro monoxide (CO), Nitrogen Oxides (Nox), me te wahie kore-tau) ka mau ki te iti.Ko nga motuka hou e kii ana i te whakahaere i te aukati i te kati-kati, ka whakarongo te ERA ki te putorino ngongo me te hanga i nga huringa o te wahie kia mau tonu te ranunga hinu.Ka awhina tenei i te motuka ki te whakatutuki i nga ture pooti e aukati ana i nga waahanga whakahirahira penei i te kaitahuri Catalytic, e horoi ana i nga hau pau.Ko nga hangarau hou, penei i te werohanga wahie tika me te wa rereke te waa, me te awhina ano hoki kia pai te tahu.I te mea ka pai ake te hangarau o te motuka, ko etahi e whai ake nei e whakamahi ana i te mohio mohio me te ako miihini kia pai ake ai te whakahaere i te hau-hau.

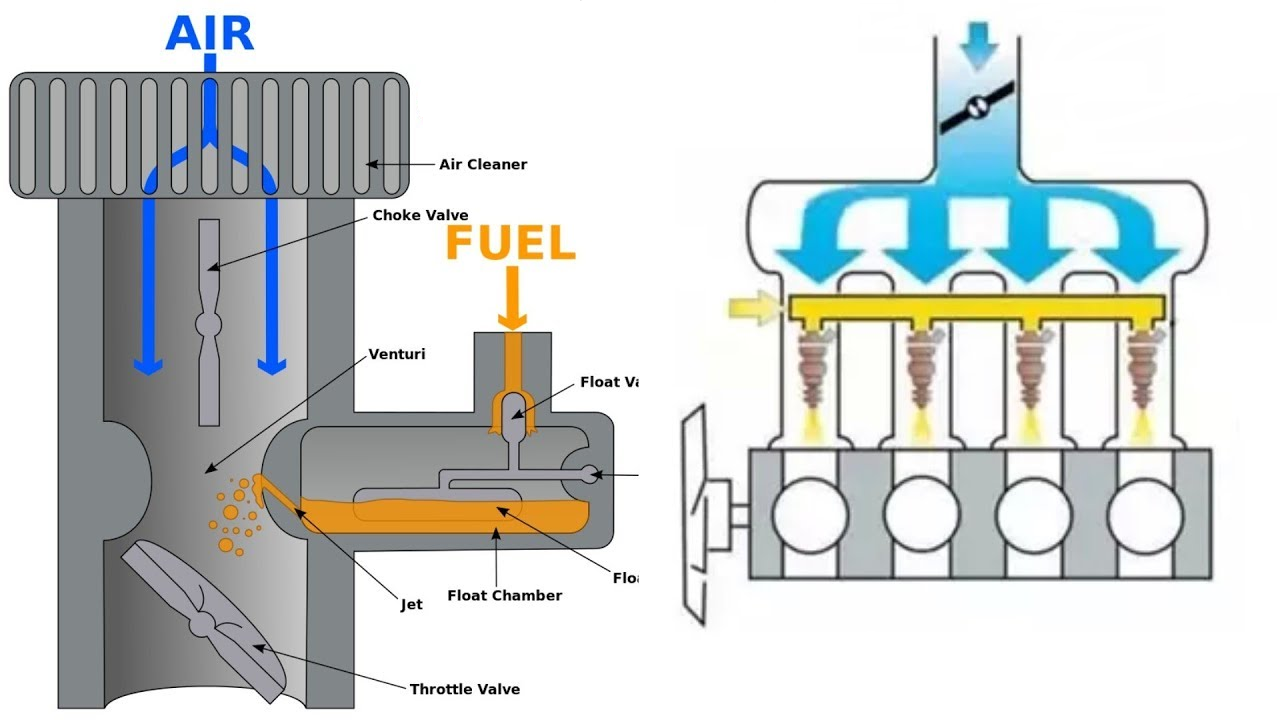

Whakaahua 4. Te ture whakaranu-hinu

Te mana whakahaere

Ko te ECU te whakahaere i te waa tonu i te wa e aukati ana te plug Spark i te ranunga o te wahie i roto i nga miihini hiko.He mea nui tenei waa na te mea ka awhina te miihini i te mana nui i te wa e whakamahi ana i te wahie.Mena ka tupu wawe te Spark, kua roa rawa ranei te rere o te miihini, ka taea pea te rere ki te whakaheke i nga mahi, teitei ake, me te kino ano hoki o nga waahanga miihini.Ko te EUCU te whakatika i te waa i runga i nga ahuatanga rereke, penei i te tere tere, te pāmahana, me te kaha o te taraiwa o te taraiwa.Ko nga punaha hou e whakamahi ana i nga kaiwhakamaori me te hangarau mohio ki te whakatika i enei whakatikatika, kei te tika te whakahaere i te miihini i nga momo taraiwa katoa, ahakoa ko te motuka, e tere haere ana.

Ko tetahi o nga take nui ko te aukati i te waa e kore e taea te aukati i te miihini, ka tupu ana i te wa e tere ana te ranunga hinu-rangi.Ka taea e te patuki te waihanga i te pehanga nui i roto i te cylinder, ka pakaru pea nga waahanga miihini nui penei i nga pistons me nga taiepa cylinder.Hei aukati i tenei mai i te tupu, ka whakamahia e te ECU nga tohu motuhake kia kitea ai te pato i te waa kia noho haumaru ai te miihini.Ko te waa warewaretanga tika ka awhina ano i te whakaiti i te poke, ka rite ki te waa kino ka arahi ki nga hau kino ka tukuna mai i te miihini.Ma te ata whakahaere i te wa o te ahi ahi, ka awhina te EUCU i te rere o te miihini, ka roa, ka noho tonu i te wa e whakaiti ana i te paanga o te taiao.

Te tukatuka raraunga pūoko

Ko te waeine whakahaere miihini (ECU) ka kohikohi korero mai i nga momo rereke rereke e aro ana ki nga miihini miihini nui, penei i te nui o te huringa, me pehea te rere o te miihini, me te nui o te hāora i te ngongo.Ka whakamahia e te ECU tenei raraunga hei whakatau tere i te tere o te miihini.Hei tauira, i te wa e huri ana te pūhiko tūnga, ka whakatikatika te ECU i te toha o te wahie kia rite ki te whakautu a te motuka.Ko te pūohiko tere miihini ka awhina i te ECU te mana pupuri i te wahie me te waa whakamohio, kia pai ai te rere o te miihini i nga tere rereke.I taua wa, ka tirotirohia e te Sensor Oxygen te wera o te wahie, na ka taea e te ECU te whakatika i te ranunga rererangi-rererangi kia pai ake ai te huakore me te whakaiti i te mahi hua.Ma te tātari tonu me te whakatikatika i enei mea, ka awhina te EUCu i te miihini ki te whakahaere i nga kakahu me te roimata.

I muri i te kohikohi korero mai i nga kaitohu, ka huri ke te ECU kia pai ai te mahi miihini me te karo i nga raru.Mena ka kitea e te taangata thrott, kei te peehia te taraiwa i te tiihi hau, ka piki ake te whakaputa i te hinu ki te tuku i te mana o te mana.I tetahi atu taha, ka paheke te motuka, ka whakaheke te ECU i nga hua ki te whakaora wahie me te tuku whakaheke iti.Mena ka kitea e te sensor hāora ko te ranunga-hau-rangi he koretake, ka whakatauhia e te ECU te aukati i te miihini ki te rere kino, ki te whakaputa kino ranei.Ma te tirotiro tonu me te whakautu ki nga raraunga Sensor, ka mau tonu te ECU i te miihini, ka whai hua, me te taiao taiao.Ko tenei whakawhitiwhiti korero i waenga i nga kaiwhaiwhai me te ECU e hiahiatia ana mo nga waka hou, ka awhina i a raatau ki te whakahaere i nga tikanga taraiwa katoa i te wa e kaha ana te hinu me te koiora o te wahie me te ora miihini.

Nga tohu o te waeine miihini kino (ECU)

Mena kaore e pai te mahi a te ECU, ka raru pea to motuka me pehea te rere o te miihini.Ko te hopu wawe i enei take ka taea te awhina i te aukati i te kino o te miihini me etahi atu waahanga nui o te waka.

Whanonga rerekee

Mena kaore i te rere pai te miihini o te motuka, kaore pea he raru kei te raru o te ECU.Ko tetahi tohu noa he puhoi, he ngoikore ranei te tere, i te wa e roa ake ana te motuka, kaore ranei e pai te whakautu i te wa e pehi ana i te papa hau.Ka taea e tenei te pouri, ina koa ka ngana ki te whakakotahi ki tetahi huarahi, ki te tuku waka ranei.Ka kaha ano te miihini o te miihini, te uaua ki te pupuri i te tere, i te mana ranei.I etahi keehi, ka taea e te miihini te tarai, ka aukati i te aukati i nga tohu, nga rama waka, ahakoa i te taraiwa.Ko tetahi atu take he pohehe, he ahua ohorere ana, he wiri ranei i te wa e neke haere ana te motuka.Ko enei raru katoa ka taea te mahi uaua me te tikanga kaore e tika te whakahaere o te ecu i te miihini.

Ko te tikanga ka puta enei take i te wa e kore e tika te whakahaere i te ECU i nga mea penei i te werohanga o te wahie, te waa whakamarama, te raraunga sensor ranei.Mena he nui rawa te utu o te ECU, he iti rawa ranei te rere o te miihini, kaore pea te miihini e rere pai, ka raru te taraiwa me te ngaro o te mana.Ki te whakahaere i te waa e tika ana, ka pohehe pea te miihini, ka rere noa ranei.Ano hoki, ki te mea ko te ECU nga raraunga sensor, ka taea te whakatikatika kino ki te ranunga rererangi o te miihini, te arahi ki etahi atu raru.Ko enei take kaore anake e kaha haere ana engari ka taea hoki te ururua i te wahie me te whakanui i te aukati.Ki te kore e waiho, ka taea e ratou te aukati i nga waahanga miihini nui ka arahi ki nga whakatikatika utu nui.

Tirohia te Whakahohe Matapihi

Ko te Maaramatanga Tirohia (Cell) tetahi o nga tohu matua e he ana tetahi mea i roto i te waka, a ka taea te hono ki nga raru o te miihini whakahaere miihini (ECU).Ko tenei maama te tikanga ki te awhina i nga taraiwa ki te tirotiro i te wa e kitea ana e te motuka tetahi take, engari i etahi wa, ka taea e te EUCU te whakakore i nga take he.Ko te EUCU te rite ki te roro o te motuka, te panui korero mai i nga tohu rereke me te whakarite kia pai te rere o nga mea katoa.Mena he raru te eu, ka pohehe pea enei korero me te tuku i nga waehere hapa kaore e rite ki te take tuuturu.Ka taea e tenei te whakatau i te raru o te raru na te mea ka tirohia e nga miihini me te whakakapi i nga waahanga e tino mahi ana i te wa e pa ana ki te kaupapa.

Mena ka roa te wa e noho ana te Cell mo te wa roa kaore he raru miihini maamaa, koinei te tikanga kaore e tika te mahi a te ECU.Ko te tikanga, ka huri te Cell i te wa e puta ana te take, a i etahi keehi, ka ngau pea mena he nui te raru.Engari i te wa e he ana te EURu, ka noho tonu te marama ki muri i nga whakatikatika kua mahia, ka tahuri ranei i nga wa tupurangi.Ka taea e tenei te arahi ki nga whakatikatika me nga riri kaore i kitea.Hei tino mohio, whakahaere i nga whakamatautau motuhake i runga i te ECU kia tirohia mena kei te mahi tika.Mena ko te EURe te raru, me tautuhi ano, kua whakakapihia ranei kia pai ai te mahi a te punaha whakatupato a te waka.

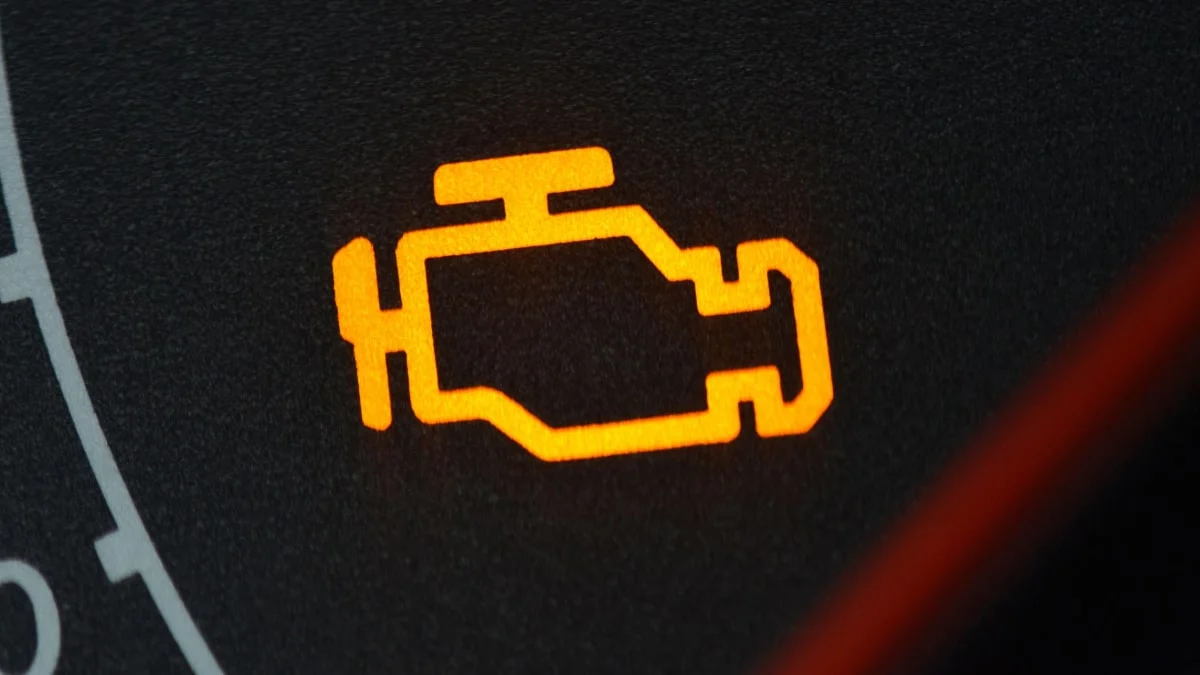

Whakaahua 5. Tirohia te Momo Momo (Cel) me ECO Tātaritanga

Tuhinga ka whai mai

He mea tino nui te waeine whakahaere (ECU) mo te whakahaere me pehea te tuku o te waka ki te wahie me te tuku i nga tuku tuku.I te wa e mahi tika ana, ka mau tonu te toenga o te wahie me te hau kia pai ai te rere o te miihini me te whakaputa i nga hau kino kino.Heoi, ki te kore e pai te mahi a te ECU, ka iti rawa te hinu, he iti rawa ranei te wahie me te hau, ka waiho te miihini kia tahuna te wahie.Ka taea e tenei te arahi ki te pikinga o nga mate kino, penei i te monoxide kino me etahi atu hunga poke e whakapoke ana i te hau.Ka taea hoki e te EUCU te mahi he waka he kore whakamātautau, e hiahiatia ana i roto i nga waahi maha kia tutuki ai nga waka ki nga paerewa taiao.I etahi o nga keehi, ka puta he paowa kino, he paowa pouri ranei kia puta mai i te wera, he tohu kaore e wera te wahie.Ehara tenei i te mea kino noa i te taiao engari ka pa ano hoki ki te mahinga o te miihini ka arahi pea ki nga whakatikatika utu nui mena ka warewarehia.

Mena ka tiimata te waka ki te tuku i etahi atu taapiri atu i te waa, ka taea pea te tohu kia kore e mahi te ECU.Ka kite pea te taraiwa i te paowa pai ake, ka taea te kii kaore e tahuna te wahie.Mo nga waka mate, ko te paowa pango he tikanga nui rawa te whakamahi i te wahie, i te wa e tukuna ana e te miihini-motuka nga motuka kino mena he he te ECU.Ko nga huringa tiketike kaore i te kino noa mo te taiao, ka taea hoki e ratou te pa ki te huakore me te mahi i te miihini nui atu i te mea e tika ana.Ma tenei pea e arahi ki etahi atu raru, penei i te kaha miihini iti me te utu nui ake.Mena ka piki haere ohorere te tuku, he mea nui kia tirohia te ECU kia kite mehemea kei te raru te raru.Ko te whakatikatika i nga take o te EUCu ka taea te awhina i nga raru miihini nui ka taea te whakarite i te waka i te wa e noho ana i roto i nga rohe ture.

Me pehea e mahi ai te miihini miihini?

Ko te waahanga whakahaere miihini (ECU) te roro o te waka hou, ko te kawenga mo te whakahaere i nga mahi miihini me te kaha.Ka kohikohi tonu nga raraunga mai i nga momo kaitoi me te whakatikatika ki te arotau i te kohi wahie, te tuku, me te whakaputa mana.Ma te tātari i nga whakaurunga matua, ko te ECU te whakarite kia pai te whakahaere o te miihini me te haumaru i raro i nga momo taraiwa rereke.Ko tetahi whakaurunga nui ko te aro turuki ECU ko te tere miihini (RPM).Ka whakamahia e te ECU tenei raraunga hei whakahaere i te werohanga o te wahie me te wa e warewarehia ana, kia pai te rere o te miihini i nga tere rereke.Ko te waa tika ka awhina i te whakapai ake i te ohanga hinu me te aukati i te miihini, ka taea e te kino te pakaru i te waa.Ko te sensor tūnga throttle e kii ana i te ECU e hia te nui o te taraiwa e pana ana i te kaihautu.I runga i enei korero, ka whakatauhia e te ECU te hau me te ranunga wahie hei whakarato i te mana tika o te mana.Mena ka akiaki te taraiwa i te Accelerator, ka whakapiki ake te huakore ki te whakaora i te mana nui, a mena ka tukuna te huakore, ka whakaitihia te wahie hei whakaora i te kaha.

Ka whakawhirinaki ano hoki te EUCU ki te pehanga tino kaha (mahere) sensor me te papa pāmahana pāmahana hau ki te pai-ki te huri i te ōwehenga rangi-hinu.Ko te mapi mahere e ine ana i te pehanga hau i roto i te ahua o te Inttake, i te wa e kitea ai te pāmahana o te pāmahana o te hau.Ka awhina i enei urunga ki te whakarite i te ECU te nui o te wahie e hiahiatia ana mo te whakakotahitanga pai i raro i nga ahuatanga rereke me nga tikanga nui.Hei whakamutunga, ka pai ake te ECU ki te aukati me te aukati i te kino o te miihini ma te tātari i nga tohu hāora me te kukuti i nga tohu taapiri.Ka tirotirohia e te Sensor Oxygen nga hau makariri kia taea ai te whakakii i te ranunga wahie, te whakaiti i te tuku.Ka kitea e te sensor kututu te wiri noa i puta mai i te miihini, te tuku i te ECU ki te whakatika i te waa whakaraerae me te aukati i te pakaru.Ma te tukatuka i enei whakauru katoa, ka awhina te EUCU kia pai te rere o te miihini, te whakapai ake i nga mahi, te kaha o te wahie, me te pono.

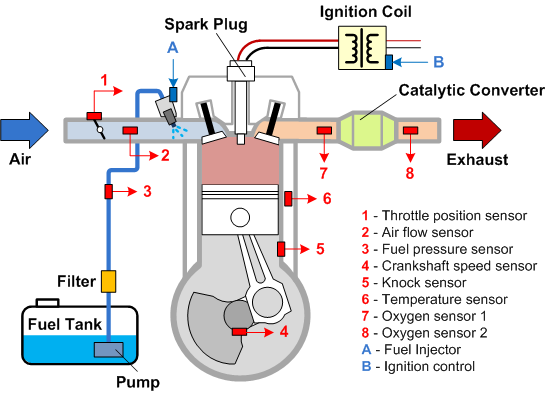

WHAKAAHUA 6. NGĀ TOHUTOHU KOREUTU me te punaha whakahaere miihini

He aha te mea he Hinengaro?

Ko te tini o te kohinga he mea nui e whakamahia ana hei tirotiro i nga waahanga hiko, penei i te waahanga whakahaere miihini (ECU).Ka awhina tenei taputapu i nga uara hiko hiko, kia ngawari ake ai te rapu me te whakatika i nga raru i roto i te ecu, etahi atu punaha hiko ranei.Ki te kore he manoranga, ko te whakaaro i nga take hiko ka uaua ake na te mea e whakaatu ana nga korero mo te mahi o te hiko.Ko nga mea nui e toru he huarahi nui he huringa, o naianei, me te aro. Ngaohiko Tirohia mehemea kei te whiwhi te ECU i te mana tika, he mea nui na te mea nui, iti rawa ranei te raru. Kua tū kē Ka korero ki a maatau he pehea te rere o te hiko i roto i te ECU, me te whakarite i nga mea katoa e tika ana kia rite. Tohenga Ka awhina i te rapu hononga pakaru, nga waahanga pakaru ranei ka taea te aukati i te ecu mai i te mahi tika.Ko te ako me pehea te whakamahi i te purongo he tino awhina mo te tangata e mahi ana me nga punaha hiko na te mea ka tere ake te raru.

E rua nga momo nui o te tini: Mamati me Analogy. Nga tini tohu mamati (DMMS) te nuinga o te mea noa na te mea e whakaatu ana ratou i nga nama tika i runga i te mata, he ngawari ki te panui me te whakaiti i te tupono.He maha nga tini taangata mamati he waahanga penei i te auto-mai i te wa e whiriwhiri ai ratou i te waahi tika, he ngawari ki te whakamahi mo nga timatanga. He nui nga korero, i tetahi atu taha, he ngira e neke ana hei whakaatu i te inenga.He whai hua enei ki te hiahia koe ki te kite i nga huringa e tupu ana, penei i te wa ka piki haere te taumata ngaohiko.Ahakoa he pai ake te maha o nga purongo mamati mo te tika o nga panui, he awhina tonu mo te tirotiro i nga tohu e rereke ana i te waa roa.Ko nga momo e rua kei a raatau ake painga, a ko te kowhiri i waenga i a raatau ka whakawhirinaki ki te momo mahi e tika ana kia mahia.

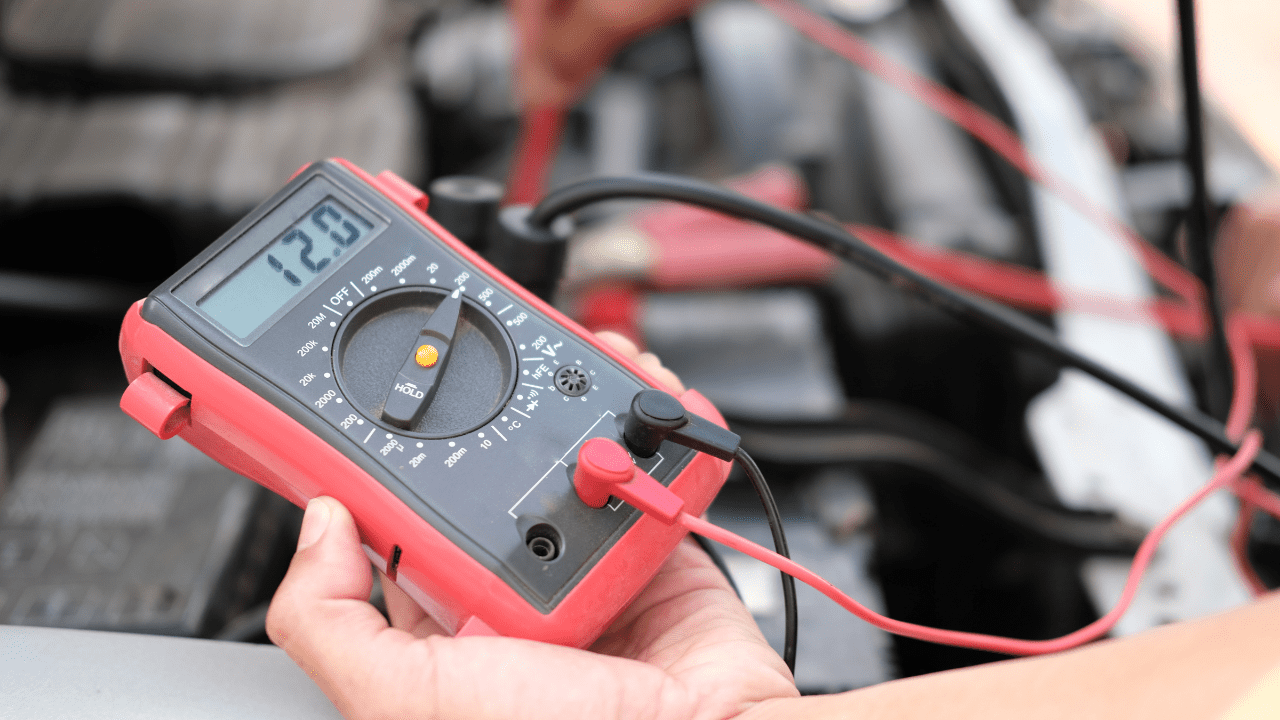

Whakaahua 7. Te Hinengaro

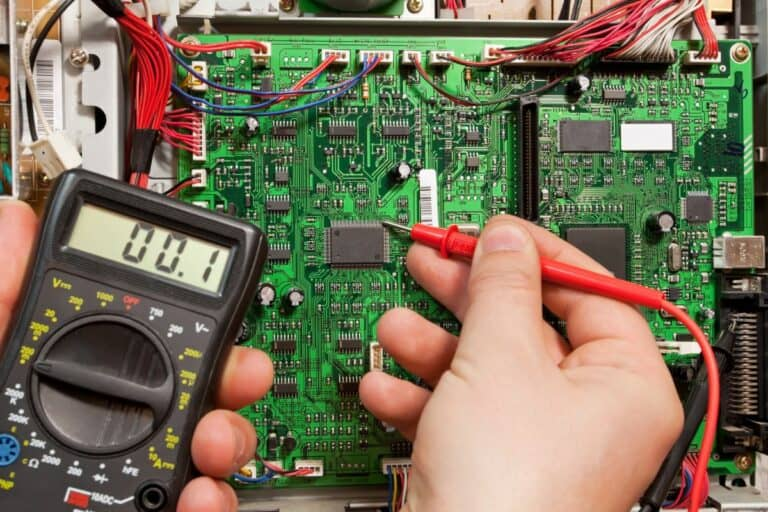

Whakamatau i te ECU me te hika

Hei tirotiro mehemea kei te tika te mahi tika i te waahanga whakahaere miihini (ECU) me te tini o te Hitch, whai i enei waahanga:

Hipanga 1: Te whakarite mo te whakamatautau ECU

Nga taputapu me nga taputapu

• OBD-II Scanner - Ka whakahoki i nga waehere raru raru (DTCS) me te aro turuki i nga raraunga.

• Te rahi - te ine i te ngaohiko, te ātete, me te haere tonu i roto i te ECUilect ECU.

• Oscilloscope - tātari i nga tere tohu me nga ngaru.

• Te whakamahi i te ECU te whakamatautau - ka whakarite hononga mo te whakawakanga.

• Ko te raupaparorohiko tātaritanga - e taea ai te tarai i te tātaritanga ECU matatau me te aro turuki.

• Nga taputapu-a-ringa - kei roto i nga piripiri, nga kaipatu, me tetahi huinga turanga mo te whakauru ki nga hononga.

• Te taputapu tiaki - Nga karaihe haumaru me nga karapu hei tiaki.

Nga whakaaroaro mo te haumaru

• Whakakorehia te pākahiko - te aukati i nga waahanga poto.

• Whakanohia te punaha - karohia te wera mai i nga waahanga wera.

• Te whakahaere i nga hikohiko me te tiaki - aukati i te kino o te mate.

• Te whai i nga aratohu kaihanga - ka tohutoro tonu i te pukapuka ratonga.

• Mahi ki tetahi waahi whakahirahira - ka whakarite i te tohatoha hau pai.

• Whakamahia nga taputapu tika - ka whakarite i te taatai ​​tatauranga tika.

Hipanga 2: Whakamatau i te ECU

Tirohia te ECU Superge Voltages

I mua i te tiimata i nga mahi hiko, kia pai te whakaweto i te waka ma te huri i te miihini me te wareware.Ki te aukati i nga huringa poto o te aitua, te kino ranei o te ecu, te whakakore i te huringa kino (-) o te pākahiko o te waka.Panuku, rapua te waahanga whakahaere miihini (ECU), ko te nuinga o te wa e pa ana ki te miihini hiko, i raro i te papatohu, i raro ranei i te waahanga karapu, i runga i te tauira waka.Mena kaore e raru, tirohia te pukapuka ratonga a te waka mo nga taipitopito o te waahi.

Hei tiimata, whakaturia te hikaa ma te huri i te waea ki Aratau Momo DC.Ki te whai i te papahanga o te Hitere, tohua 20V Hei whakaora i nga puia aunoa.Panuku, hono ano te pākahiko ma te whakahoki i te kino (-) te mutunga ki te whakahoki i te mana ki te punaha.Ina hono te pākahiko, haere tonu me te whakapiri i te arahi o te hiwi.Tūhono te Ahurangi Pango (kino) ki te waahi pai, penei i te roopu waka, te aukati ranei o te pākahiko.Na, hono atu te Whero Whero (He pai) Ki te tauranga whakauru mana ecu, e pa ana ki te hoahoa waea hei whakarite kia whakamahia te titi tika.Whai muri i te Whakapono i nga hononga, hurihia te wareware ki te tuunga me te kore e tiimata, ka taea e tenei te rere te kaha ki te whakamahi i te whakamahinga.Hei whakamutunga, tirohia te whakaaturanga o te Himi ki te tirotiro i nga panui tohu inenga.

Ko nga panui o te ngaohiko me tau ki nga taumata mana e hiahiatia ana, e tika ana + 12V mo te tuku mana nui, + 5v Mo te mana sensor, a + 3.3v Mo etahi huringa-iti.Mena he iti ake te huringa inenga i te tumanako, ki te ngaro ranei, ka tohu pea i nga take pea me nga mea e mau ana, ko te mana hiko ranei o te ECU.He mea tirotiro ano pea ka taea e te tirotiro me te whakatau i te raru.

Whakamatau i nga whakaurunga sensor me nga putanga

I mua i te whakamatautau, he mea nui kia tautuhi i nga kaiwhaiwhai i roto i te mahi miihini.Ko tetahi o nga mea nui ko te He Gentor Oxygen (O₂), e aro turuki ana i te taumata o te hāora i roto i nga hau pau me te awhina i te whakarereke i te ranunga-hau-rangi mo te whakakotahitanga tino pai.Te Pūhiko tūnga throttle (tps) Ka kitea te tuunga o te waha threttle, te whakatau i te nui o te hau e uru ana ki te miihini.Waihoki, te Pūāhua Airflow papatipu (maf) te ine i te nui o te hau e rere ana ki roto i te miihini, te tuku i te punaha ki te whakahaere i te werohanga wahie.I tua atu, he momo Rangahau pāmahana, pēnei i te pāmahana pāmahana pāmahana pūtahi o te pāmahana me te papa pāmahana pāmahana, awhina ki te whakatika i te wai miihini me te ranunga wahie i runga i te panui pāmahana.

Hei whakamatau i enei tohu, tiimata ma te whakarite i te purongo ki te aratau e tika ana i runga i te momo sensor e whakamatauria ana.Mo nga taangata e whakaputa ana i tetahi tohu ngaohiko, penei i te punaha o te hāora (o₂) me nga sentor tūnga throttle (tps), whakaturia te purongo ki te aratau DC.Mo nga kaiwhaiwhai e ine ana i te ātete, pēnei i te paparanga pāmahana, hurihia te purongo ki te ātete (OHM).Panuku, rapua te sensor me te ngawari ki te hono i tana kaihohiko hiko kia pai ai te panui i etahi atu waahanga.Kia honohia, tuu i te whakawakanga nui i runga i nga waahanga tika o te sensor me te tuhi i te huringa, te aukati ranei i whakaatuhia i runga i te tini.Hei whakamutunga, whakatauhia nga uara whanganga ki nga tohu a te kaihanga i kitea i roto i te pukapuka ratonga a te waka.Mena ka taka nga panui ki waho o te awhe kua taunakitia, ka hē pea te sensor, ka hiahia kia whakakapihia, hei whakakapi ranei.

Me huri te panui a te sensor hei whakautu ki nga whakauru o waho, e tohu ana kei te tika ta raatau mahi.Hei tauira, i te wa e pehi ana i te throttle, ko te sensor tūranga tūnga (TPS) ka piki haere, e whakaatu ana i te huringa o te tūranga throttle.Mena kaore i te whakautu te Sensor i te mea e tika ana kia whai waahi tonu te panui me te kore he kino, ka hiahia kia tirotirohia, hei whakakapi ranei.

Whakaū i nga tohu whakawhitiwhiti korero e wha

Hei whakarite ko te waeine whakahaere miihini (ECU) he tika te whakawhiti korero ki te punaha tātaritanga a te waka, me whai i enei huarahi.Hei tiimata i te whakaū i nga tohu whakawhitiwhiti korero e wha, te tuatahi, rapua te OBD-II (Diagnostics Diagnostics) tauranga i roto i te waka, ka kitea i raro i te papatohu e tata ana ki te nohoanga o te taraiwa.Ina tu, kia mau te whakauru i te matawai obd-ii ki te whakatu i tetahi hononga pumau ki te ECU.Panuku, hurihia te kī whakaurunga ki te tūnga me te kore e tiimata i te miihini.Ki te matawai e hono ana, uru atu ki nga raraunga ECU ma te whakatere i te atanga matawai.Tangohia nga panui Sensor, tirohia mo nga waehere raru raru (DTC), ka arotake i etahi atu korero punaha e pa ana ki te aromatawai i te mana whakawhitiwhiti a te ECU.

Ahakoa te arotake i nga raraunga ECU, tirohia nga tohu matua hei whakarite kia pai te whakawhitiwhiti korero.Tiimata ma te tirotiro i te Engine RPM (Whakamatau ia meneti) Hei whakaū e whakaatuhia tika ana nga uara.Ko te huringa ohorere me te panui kore ranei e whakaatu he take whakawhitiwhiti korero.Panuku, tirohia te Pāmahana māori Hei whakarite i te sensor pāmahana te whakarato i nga raraunga tika, i te mea ka taea e te panui te iti, te iti ranei te tohu i tetahi raru.Tirohia te Panui Sensor Mai i nga waahanga penei i te sensor hāora, he sentor tūnga tūnga, me te pūhiko rererangi rererangi hei whakaū i a raatau e tika ana.Hei whakamutunga, arotake i tetahi Waehere raru tātaritanga (DTCS) Kei te rongoa i roto i te ECU, i te mea ka taea e enei waehere te tautuhi i nga hapa kino o te punaha.

Mena kei te ngaro nga whakaaturanga matawai OBD-II e ngaro ana, he tohu hē, he mea nui ranei, he mea nui ki te tirotiro i nga take pea.Ko tetahi take noa ko te he i pakaru, ka pangia, ka taea ranei e nga waea te whakakore i te whakawhitiwhiti korero i waenga i te ECU me te karapa.Tirohia te tirotiro i te whare reti mo nga tohu e kitea ana, i te kino ranei.Ko tetahi atu take ka honohono nga hononga.Mena kaore i te tika te whakakii i nga hononga hiko, ka ngaro pea te mana o te tohu, te hononga ngoikore ranei.Me whakarite kia noho tika nga hononga katoa me te kore o te paru, ki te aukati ranei kia mau tonu te whakawhitiwhiti korero me te ECU.

Hipanga 3: Nga Huarahi Whakamatau

Ina kua whakaemihia e koe nga raraunga whakamatautau, he mea nui kia whakamaori tika nga hua.Kei roto i tenei taahiraa te whakataurite i nga uara whanganga ki nga panui noa e whakaarohia ana me te tautuhi i nga mea kino e tohu ana i tetahi raru.

E tatari ana (te mea noa)

Mo te punaha ki te mahi tika, me taka etahi uara hiko me te tohu i roto i te awhe kua tohua.Ko te Voltages te mana ka tau ki nga whakaritenga e whakaratohia ana i te pukapuka taputapu.Mena he tika te huringa, kei te tika te mahi o te tuku hiko.Ko nga tohu Sensor kei roto ano hoki i roto i te waahanga e hiahiatia ana.Hei tauira, me whakatika te sensor pāmahana ki te whakarereke i te huringa o te pāmahana, i te wa e tika ana te whakautu a te sensor pehanga ki nga rereketanga o te taumaha.Mena ka whakawhirinaki te punaha ki te whakawhitiwhiti korero mamati, me maarama nga tohu, kaore he hapa, kaore he tohu whakatupato, he tohu kino ranei.

Nga panui me nga take rereke

Mena ka wehe ke nga uara mehua mai i nga waahanga e hiahiatia ana, ka tohu pea tenei he raru.Ko tetahi take noa ko te mana tuku i nga mahi whakariterite, mena he nui rawa te huringa, he iti rawa ranei te raru, he raru pea te kaha o te mana, he waatea te waatea, he waahanga ngoikore ranei i te waahi.Ko te kore o te ngaohiko ka taea te kii i te pupuhi pupuhi, he waea hono, he waahanga mana kore ranei.Ko te ngoikoretanga o Sensor tetahi atu take, mena ka tukuna e te sensor nga panui hē, kaore ranei e rereke hei whakautu i nga rereketanga whakauru, he he pea.Hei taapiri, wewete, kua korōria, te whakairo ranei ka taea e koe te whakaputa i nga panui sensor pūoko.Ka taea hoki e nga hapa whakawhitiwhiti korero mena ka puta nga tohu hapa, mena ka puta nga tohu hapa, e whakaatu ana i nga take ki te waea whakawhitiwhiti, nga hononga, te whakamahi i te ECU (waeine hiko).Ko te ngoikore, te pokanoa ranei mai i etahi atu waahanga hikohiko ka raru pea i nga tohu whakawhitiwhiti, ka arahi ki nga hapa kino.

Te whakatikatika i te wa e whakamatautau ana i te ecu me te hika

Whakamatau i tetahi waahanga whakahaere miihini (ECU) me te hitori me aro ki nga taipitopito hei aukati i te waahanga me te whakarite i nga panui tika.Na te mea kei roto i te EPus nga waahanga hikohiko, ka taea e te whakamatautau tika te arahi ki nga mahi kino, ki te kore pumau ranei.Hei whakaiti i nga tupono me te whiwhi i nga hua pono, me te piri ki nga aratohu haumaru e whai ake nei:

Kakahu nga karapu paruru

Ka taea e te aukati te whakahaere (ESD) te aukati i nga waahanga o roto o te ecu, te arahi ki nga mahi kino, ki te kore pumau ranei.Hei whakaiti i tenei tupono, ka mau tonu i nga karapu tiaki, anti-static i te wa e whakahaere ana i te waahanga.Ko enei karapu ka awhina i te aukati i te whakawhitinga o te hiko hiko mai i o ringaringa ki nga waahanga taapiri.Ma te whakamahi i te aho-a-ringa-antic Static e hono ana ki te mata whenua e whakarato ana i tetahi waahanga o te whakamarumaru ki te whare totika.I tua atu i te tiaki ESD, ka tiakina e nga karapu nga ringa mai i te paru, te hinu, me nga pota kino ka taea te pokanoa ki nga hononga hiko.Ko etahi taiao autototive e whakaatu ana i te ETU ki te puehu, te makuku, te hinu, ka taea e nga tangata katoa te pa ki te whanonga.Ko te pupuri i te waeine me o ringaringa kia ma te horoi i nga panui tika i te waa whakamatautau.

Mahi i te tirotiro tirotiro

I mua i te whakahaere i nga whakamatautau hiko, ka tirotirohia te ECU me ona waahanga mo nga tohu e kitea ana, e kino ana ranei.Titiro ki nga waahi wera, te aukati, nga waea pakaru, te hono hono ranei, na enei ka taea e nga mahi te whakatutukitanga o te waahanga.Mena ka kitea te kino o te tinana, te whakatikatika, te whakakapi ranei i nga waahanga e tika ana i mua i te haere tonu me etahi atu whakamatautau.Hei taapiri i te tirotiro i te ECU, tirohia te harness me nga hononga mo nga titi piko, ki nga hononga kino ranei.Ka taea e te kaihoroi te pakaru, te pakaru ranei te hua i roto i nga take ohorere ka pohehe pea mo te kore e kore.Ko te whakarite kia tau te hononga katoa, me te pai ka awhina te whakarato i nga hua tātaritanga tino pono.

Tirohia te Mahi Momo Momo

Ka taea e te puranga kore nui te whakaputa i nga panui hē, ka raru i te pohehe o ECUCU.I mua i te tiimata i nga whakamatautau, ki te whakaū kei te tika te mahi o to tini.Timata ma te tirotiro i tana whakamaoritanga, me whakarite kia whakaritea ki te aratau inenga tika (ngaohiko, ātete, te haere tonu ranei).Tirohia te whakamātautau whakamatautau mo nga kakahu, kapiti, he kowhatu pakaru ranei, na te mea ka taea e nga keehi he arahi ki te panui tika.Tirohia ko te pākahiko a te manom Hilm te utu.Ko te pākahiko ngoikore, he ngoikore ranei ka pa ki tona tika, ka raru pea nga hua.Ko te mahi i te whakamatautau-tere, penei i te ine i tetahi puna ngaohiko e mohiotia ana, ka taea e koe te awhina i te mahi tika i mua i te whakamahi i te ECU.

Tahuri te matua whakauru

Mo te haumaru me te tika, huri i nga wa katoa o te waka i mua i te hono atu i te purongo ki te ECU, mena kaore e hiahiatia te tikanga whakamatautau.Ko te huri i te aukati ka awhina i te aukati i nga tupono hiko, penei i nga waahanga poto kaore ranei i te kaha o te mana, ka pakaru te ECU me te tini.Ko etahi o nga whakamatautau tātaritanga ka hiahia pea ki te taha whakauru ki te waahi, ki te whakahaere ranei i te waahi ki te ine i nga tohu ngaohiko ora.I roto i enei keehi, whaia nga aratohu a te kaihanga ki te karo i nga tikanga whakamatautau kino.Ko te kore e taea te mahi kia arahina ki te pohehe o te kaupapa ECU, ki te whakaatu ranei i nga take hou.

Kaua e whakakore i te ECU i te wa e whai mana ana

Ko te whakamahi i te ECU i te mea ka taea e te mana o te waka te hua o te ngaru hiko, he kino ranei te kino ki te waeine me etahi atu punaha hiko.Hei aukati i tenei, me whakarite tonu te aukati i mua i te whakakore i te ECU.Mo te haumaru taapiri, whakakore i te pākahiko o te waka mena ka tangohia te ECU hei whakamatautau, hei whakakapi ranei.Te aukati i te wa e whakahaere ana te ECU ka taea hoki te whakahaere i nga raraunga penapena, e arahi ana ki nga take whakahou pea.Ko etahi EPU e pupuri ana i nga tautuhinga mahara whakaurua kia taea ai te tautuhi, ka pirau ranei mena kua ngaro te mana.Ko te tango i nga mahi whakatikatika tika ka awhina i te mahi ECUity me te aukati i nga raru kaore e hiahiatia.

Whakamahia nga tautuhinga tika

Ma te whakamahi i nga huringa he, te aukati ranei i runga i te puranga ka kaha ki te whakapohehe i nga hua whakamatautau, ki te kino ranei i te ECU.Me whakamarama tonu te whakanoho o to panoni ki nga waahanga e tika ana i mua i te tango mehua.Ko te kowhiri i te waahi he, penei i te aukati i te aukati hei utu mo te ngaohiko, ka taea te whakaputa i nga raraunga kaore i te tika me nga waahanga poto.I te wa e whakawakia ana e te Whakamatau ECU, whakamahia te tiaki ki te karo i nga aitua aitua.Te pa atu ki nga titi i te wa ano ka taea te hanga i nga huarahi hiko kaore i kitea, ka arahina pea ki nga hapa kaore i te raru.Ko te pupuri i nga tohu whakamatautau ka ata noho me te whakarite kia kaha, kia noho motuhake ki nga pito tika.

Whaaia nga tikanga whakamatautau-motuhake

Ko ia kaihanga motuka e hoahoa ana ki te ETUS me nga tikanga tātaritanga motuhake, me whai kia pai ai te whakamatautau.Tirohia nga wa katoa ki te pukapuka ratonga, tuhinga ranei i mua i te mahi i nga whakamatautau ECU.Ma te whakamahi i nga tikanga whakamatautau whaimana kaore he arataki a nga kaihanga kaihanga korero me te kore e whakakapi i nga mahi, kaore ano kia pakaru, ki te kino ranei o te ECU.He maha nga wa e tohuhia ana e nga kaiwhakanao nga uara o te arorangi, nga raarangi whakaeke, me nga tikanga whakamatautau mo te raru raru.Ko etahi e wha e hiahia ana ki nga taputapu motuhake, he raupaparorohiko ranei ki te mahi i etahi tohu taatai.Whai muri i nga tikanga tika kaore i te awhina anake ki te tiki i nga hua engari me whakarite ano hoki e mau tonu ana te ECU ki te mahi whakamatautau.

Wāhanga whakamutunga

He pai te mahi a te ECU ki te pupuri i to waka kia pai te rere me te pai.Ka whakahaerehia e ia nga mahi miihini nui penei i te wahanga o te valve, te ranunga-ahi-hau, me te wa e mau ana i to motuka, ka pai ake te whakamahi i te wahie.Ma te mohio ki nga tohu o te ERCU e raru ana i nga mahi miihini kaore i te pai te huri, ka piki haere te waahi, ka taea e koe te whakatika i nga raru o mua.Ki te whānuitanga me nga kaupae e whakaratohia ana i tenei aratohu, ka taea e koe te tirotiro mehemea kei te mahi tika a raatau ecu, te wa penapena, te moni, me te karo i nga raru miihini nui.
