I roto i tenei tuhinga, ka ako koe mo te EPM1270F256N4N4N4N, he CPD-a-waenganui i te whanau Max II na Altera (inaianei Intel).Ka hikoi maatau, ko nga ahuatanga nui e tukuna ana, me pehea te hoahoa o te poraka poraka me te / o nga peeke e pai ana mo nga hoahoa rereke.Ka kite hoki koe i ana whakaritenga, kapi, me nga tauira tauira.Ka kapi matou me pehea te whakamahi i nga tono penei i nga peeke pahi, me nga punaha PCI, te mana whakahaere, me te kaha o te mana, me nga huarahi ki te kaupapa.Kati, ka titiro maatau ki ona painga, ki nga ngoikoretanga, me etahi waahanga rite mo te whakataurite.

Pūtea kōrero

He aha te EPM1270F256C4N?

Te Epm1270f256c4n Ko te mema o te whanau Max II o te whanau arorau matatini (CPLDS) i whakawhanakehia e Altera, inaianei waahanga o Intel.He taputapu hangai-kore, kore-a-taputapu i hangaia mo te mahi-a-mahi, te whakakore i te hiahia mo te mahara whirihoranga o waho.Hangaia i runga i te mahinga Flash 0.18 μ. Ka whakauruhia e te taputapu nga rauemi arorau, hononga, me te taapiri i te maharatanga Flash ki te otinga taapiri e whakarato ana i nga mahi pono me te kohi kaha.I tu i te waenganui o te whanau Max II, ko te EPM1270 e tuku ana i nga waahanga 1,270 e pai ana mo nga kaupapa e kii ana i te kaha o te tau ki te EPM2210.Ka rite ki nga taputapu katoa a Max II, ka whai hua mai i te whakariterite i roto-pūnaha ma te jtag, multivolt i / o te maharatanga Flash Flash.

Kei te titiro mo te EPM1270F256C4N?Whakapā mai ki a maatau ki te tirotiro i nga taonga o naianei, te waa arataki, me te utu.

Epm1270F256C4C Tauira Tauira

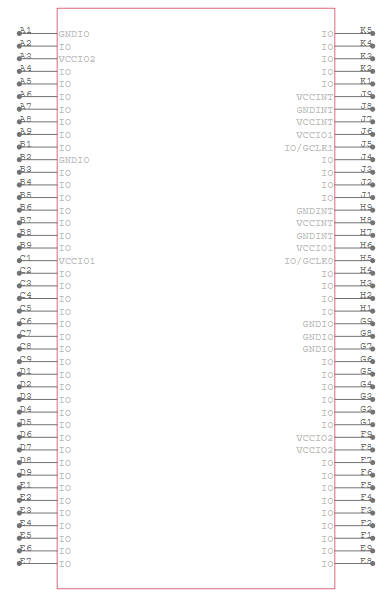

EPM1270F256C4C4C4C4C

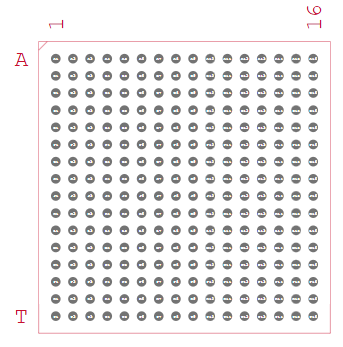

EPM1270F256C4C4CN

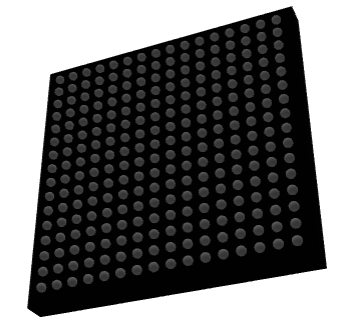

Epm1270F256C4C4C 3d Tauira

EPM1270F256C4C4C4C4C4C4C

• Flash-Issemment, hoahoanga kore-volatile

Ka hangaia te taputapu ki runga i te hoahoanga hangai-a-roto, ko te tikanga ka mau tonu tona whirihoranga me te kore e maumahara mo te mahara o waho.Ma tenei ka taea te mahi tonu, te whakarite i nga punaha me timata i te whakahaere i muri tonu o te mana-ake.

• Te kaha o te arorau

Ko te EPM1270F256C46C4N4.Ko nga waahanga arorau e 1,270 me te 980 macrocell, e tuku ana i nga rauemi maha mo te whakatinana i te arorau whakahaere matatini.Ma tenei ka pai ake mo nga tono-a-tinana penei i te whakahaere pahi, ko te atanga, me te mana whakahaere.

• Proctormcable i / o pine

Ka tautokohia te 212 Promopmable i / O CINS, tuku i te honohono pai me te whānuitanga o nga hononga pūnaha.Ma tenei pukenga ka ngawari ki te whakauru me etahi atu taputapu ka whakamahi pea i nga paerewa huringa rereke.

• Mahara Flash Kaiwhakamahi (UFM)

A whakauru ki te 8 kbit o UFM poraka e taea ai te rokiroki o nga raraunga kua tautuhia, penei i nga tohu whakamunatanga me nga tohu whirihoranga ranei.Ko tenei waahanga e whakarei ake i te haumarutanga o te punaha me te whakaiti i te hiahia mo te EEPROs o waho.

• Te Mahi Tere Tere

Ma te nuinga o te waa e pa ana ki te 304 mhz me te whakatipuranga he iti noa iho i te 6.2 NS, ka taea e te taputapu te whakahaere i nga mahi arorau.Ma tenei ka whakarite i te maeneene o te mahi i roto i nga tono tere rite ki nga tukatuka tohu me nga whakawhitiwhiti korero.

• Multivolt i / O Te Tautoko

Ka tautokohia e te CPLD nga tikanga I / O Nga Paerewa mai i te 1.5 V ki te 3.3 v, ka taea te whakamahi i te atanga e kore e taea te whakamahi i nga taputapu rereke.Ka whakaiti tenei ngawari i te hiahia mo nga waahanga hurihuri o waho.

• Te kaha kaha

Ka whakahaerehia te taputapu me nga whakaurunga angamaheni huri noa i te 55 ma, kia pai ai te whakataurite ki nga whanau CPld.Ko tana kohi mana totika iti e awhina ana i roto i nga punaha-kaha-kaha me te kaha.

• Arā i / O Nga waahanga

Kei roto i te aukati pahi-i roto i te pahi - te pupuri i nga taapiri-a-roto, te whakauru i te Schmitt-Trigger, me te whakahaere i te utu, e pai ake ai te tohu tohu me te haruru.Ko enei waahanga ka kaha te taputapu i te wa e mahi ana i roto i nga taiao whakaranu-tohu ranei.

• I roto i te punaha-a-punaha me te whakamatautau

Ka tautokohia e te EPM1270F256C46N4C4N4C4NGIMIMITIMIMITIMITANGA me te whakatutukitanga me te IEEE 1532 mo te whakamahere-a-punaha.Ko te tautoko whakamātautau a-rohe (Ietehia 1149.1) te whakarite i te whakamatautau poari ngawari me te whakaheke i te wa o te hangahanga.

• Tautoko Hot-Whakatau

Ka taea te whakauru i tenei CPLD ki te whakauru, ki te tango ranei i tetahi punaha mana me te kore e pakaru te hiko.Ko te penapena wera-wera ka whakahou me te whakahoutanga o te punaha me te kore e hiahia ki te mana-iho.

• Nga whatunga karaka o te ao

E whakarato ana te taputapu i nga raina karaka e wha o te ao, ka taea te whakahaere i te mahi tukutahi puta noa i te raarangi arorau.Ma tenei ka whakarite i te waa me te pono i roto i nga tono-a-roto i nga tono-kaha penei i nga nama, nga miihini whenua, me nga kaiwhakahaere tino tere.

Max II Poraka hoahoa

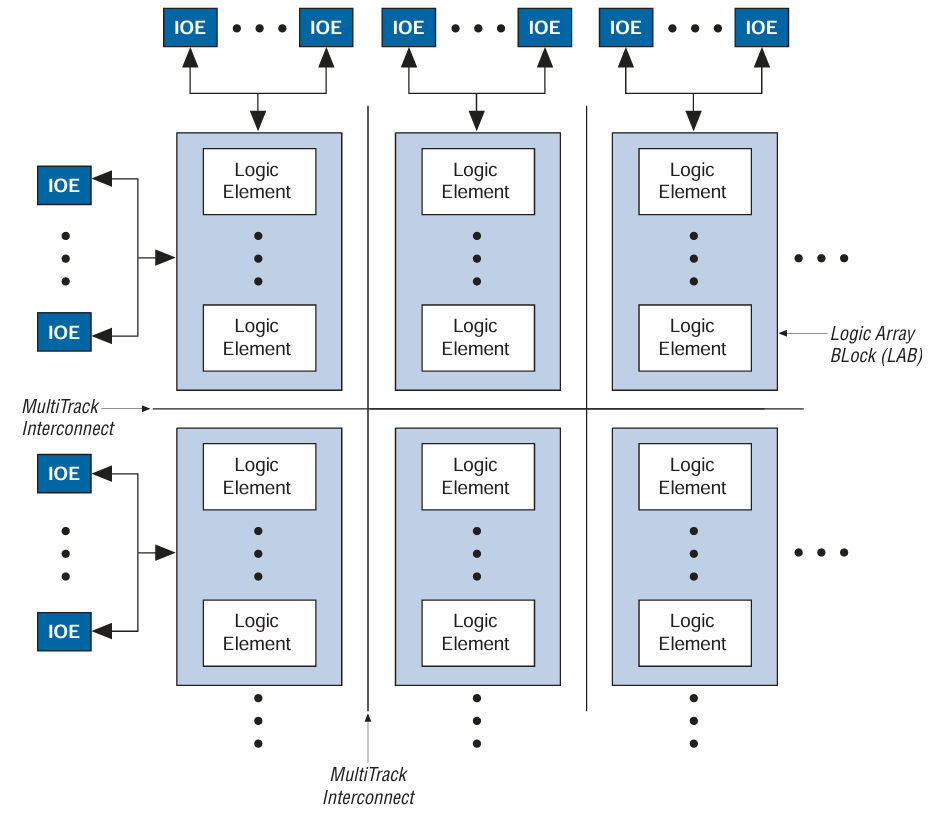

Ko te poraka poraka o te taputapu Max II, penei i te EPM1270F256C4N4C4N e whakaatu ana me pehea te mahi tahi o ona waahanga.I te pokapū ko te arorangi arorau a Lology (Labs), kei roto i nga waahanga arorau (les) e mahi ana i nga mahi arorau kaupapa.Huri noa i nga taha ko nga mea / O nga waahanga (OEES), e hono ana i te arorau o roto ki nga titi o waho mo te whakawhitiwhiti korero me etahi atu taputapu.

Ko enei waahanga ka honohia e te infornnect intatritrack, e mahi ana i nga huarahi nui e neke tere ana i waenga i te arorau me te poraka.Ko tenei huinga ka tere te taputapu, he maamaa, he pono, he pono hoki, e tuku ana i nga mahi matatini i te wa e noho tonu ana i nga tono-a-ao.

Epm1270 I / O Nga Peeke

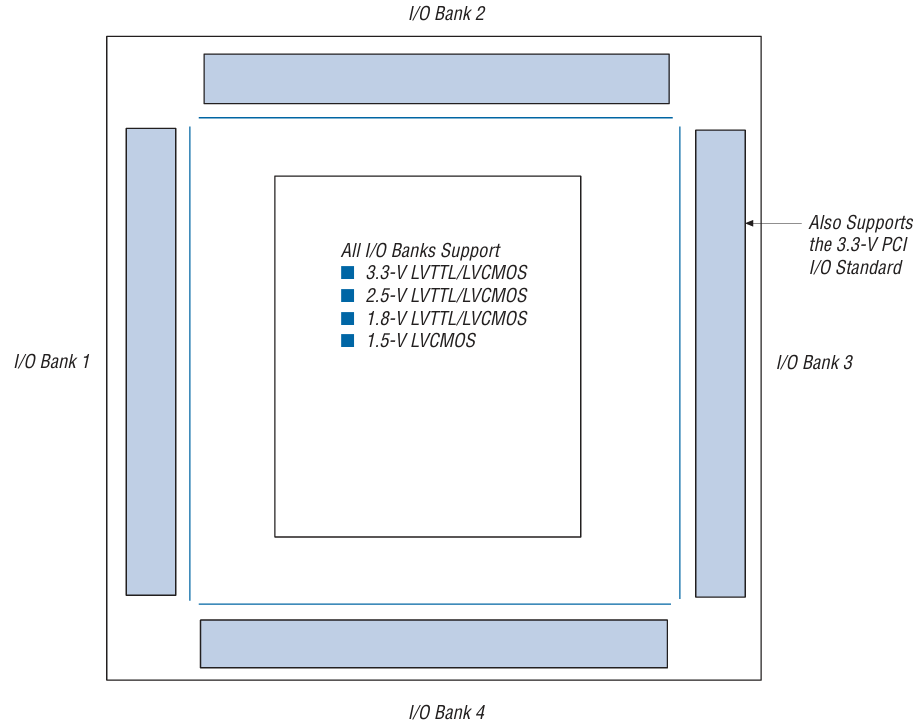

Ko te tuhinga a te Bank o te EPM1270F256N e whakaatu ana me pehea te whakarite o te taputapu i tana hononga whakauru me te whakaputa.Ka wehea te maramara ki te wha i / O nga tahataha, e karapoti ana i te kaupapa arorau me te 1.5 v, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.5 v, 2.8 v, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 v, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 1.5 V, 2.8 V, 1.5 v, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 2.8 V, 1.5 v, 2.8 V, 2.8 V, 1.5 V, 2.8 V, 1.5 v, 2.8 V, 2.5 v, 2.8 V, 1.5 V, 2.5 v, 2.8 V, 1.5 v, 2.8 V, 2.8 V, 2.8 V, 1.5 v, 2.5 v, 2.8 V

Kotahi te peeke, e whakaatuhia ana me te Bank 3, e tautoko ana hoki i te paerewa 3.3 V.Ma te wehe i nga pine ki nga tahatika, ka taea e koe te tohu i nga taumata rereke rereke ki nga roopu rereke, e whakarei ake ana i nga whakaurunga punaha me nga whiringa hoahoa a te poari.He mea nui tenei hanganga na te mea e EPM1270F256C4N4C4C te kaha ki te mahi hei kaiwhakahaere matua i roto i nga punaha matatini, te whakahaere i nga paerewa tohu rereke i te wa e mau tonu ana te mahi.

Whakatakotoranga EPM1270F256N46

Tuhinga	Parapara
Kaimahitaonga	Altera / Intel
Rārangitanga	Max® II
Whiu	Heri
Wahanga Mana	Kakama
Momo ProfictionMable	I roto i te Papatonotanga Pūnaha
Te roa o te TPD (1) Max	6.2 NS
Taonga ngaohiko - roto o roto	2.5V, 3.3v
Te maha o nga waahanga arorau / Poraka	1270
Tuhinga o mua	980
Tuhinga o mua	212
Pāmahana whakahaere	0 ° C ~ 85 ° C (TJ)
Momo Momo	Maunga Matapihi
Paati / Take	256-BGA
Ko te kete taputapu taputapu	256-FBGA (17x17)
Tau hua hua	Epm1270

EPM1270F256C4C4C4N4C4N4C4N

1. Bus bridging pahi me te atanga

Ko te EPM1270F256C4N4C4N e whakamahia ana mo te piriti i waenga i nga pahi pahi rereke ranei.Ma te kaha o te parekura e tautoko ana i nga paerewa ngaohiko maha, ka taea e ia te hono i nga taputapu hou ki nga punaha tuku iho me nga kaitahuri o waho.Ma tenei ka whai hua ai i roto i nga taiao hangarau whakaranu i te mea e hiahiatia ana te whakariterite.

2.. Te whaainga pahi PCI, te tuku iho ranei

Ka taea e tenei CPLD te mahi hei whaainga 32-bit i te 66 mhz ka mahi ranei hei tuku iho mo nga punaha o te punaha.Ma te tautoko i te Paerewa 3.3 V PCI, ka whakarite i nga hanganga o nga whakaaro pakeke i te wa e whakahaere tonu ana i roto i nga huinga hou.Ko tenei kaha e whakaatu ana i te mea ka taea te whakawhirinaki ki nga papa whakauru me nga kaiwhakahaere ahumahi.

3.

He maha nga wa e whakamahi ana i te EPM1270F256C4N4C4N ki te whakatinana i te arorau ka hono tahi.Ko tana maha o nga waahanga arorau ka taea hoki te whakahaere i te whakatauranga wāhitau, te whakaiti i te hiahia mo nga maramara motuhake.Ehara tenei i te hoahoa porowhita noa engari ka penapena ano hoki i te waahi me te utu mo te PCB.

4. Te whakahaere Whirihoranga me te Kaipupuri Flash

Ka taea e te taputapu te whakahaere i te whirihoranga FPGA, he maha tonu nga mahi a te Kaipupuri Flash Flash.Ka taea e ia te penapena i nga raraunga whirihoranga me nga kaupapa o te rorohiko, te whakaiti i nga whakaritenga mahara o waho.Ma tenei ka whai hua nui ki nga punaha e hiahia ana kia pai te whakahaere i te punaha whakahaere ranei.

5

Kei te pai te EPM1270F256C4N4C4N4N4N4N4N4N4C4N mo te whakahaere i nga tohu tautuhi me te mana raupaparorohiko.Ka whakarite kia whakatauhia nga waahanga i roto i te raupapa tika, ko te whakapai ake i te wa o te tiimata.He maha te whakamahi mo te mana whakahaere ki te aukati i nga hapa i puta mai i nga tikanga mana kore.

6.. Ko ahau / o te rokiroki me te rokiroki-kore

Neke atu i te 200 i / o titi, ka taea e te taputapu te mahi hei i / o te rahi i roto i nga punaha e hiahiatia ana te honohono taapiri.Ko tana mahara ki te 8 kbit koreutu kaiwhakamahi e tuku ana i nga tohu taapiri, nga raraunga whirihoranga, nga raka whakamunatanga kaore he eeproms o waho.Ko tenei waahanga e taapiri ana i te ngawari me te haumaru i te wa e whakaiti ana i te waahanga.

EPM1270F256C4C4C

Tautanga	Epm1270f256c4n	Epm1270f256c3n	Epm1270f256c5n	Epm1270f2566i5n	Epm1270f256c3es	Epm1270f256c4
Huānga arorau (les)	1,270	1,270	1,270	1,270	1,270	1,270
Macrocells	~ 980	~ 980	~ 980	~ 980	~ 980	~ 980
I / O Pins	Tae atu ki te 212	Tae atu ki te 212	Tae atu ki te 212	Tae atu ki te 212	Tae atu ki te 212	Tae atu ki te 212
Mahara Flash Kaiwhakamahi (UFM)	8 kbits	8 kbits	8 kbits	8 kbits	8 kbits	8 kbits
Pūhera	256-FBGA	256-FBGA	256-FBGA	256-FBGA	256-FBGA	256-FBGA
Tohu tere	C4 (Paerewa)	C3 (tere)	C5 (teitei)	I5 (Ahumahi)	C3es (tere)	C4 (Paerewa)
Max Freq.(MHz)	~ 304	~ 304	~ 304	~ 304	~ 304	~ 304
Whakaroa wehenga	~ 6.2 NS	~ 6.2 NS	~ 6.2 NS	~ 6.2 NS	~ 6.2 NS	~ 6.2 NS
HE WHAKAMAHI.Tuarā maunga	0 ki te 70 ° C	0 ki te 70 ° C	0 ki te 85 ° C	-40 ki te +85 ° C	0 ki te 70 ° C	0 ki te 70 ° C
Whakamahia te kaha o te keehi	Tianara	Tere teitei	Ahumahi / Hi	Haehaa / kino	Dev / whakamātautau tere	ALT rite

Ko nga mahi a Epm1270F256N46C4C4C4C

I mua i a koe ka taea te whakamahi i te EPM1270F256N4N4N4C4N e hiahia ana koe ki te whakamahere i to hoahoa.He tika te whakahaere mena ka whai koe i ia taahiraa ma te whakamahi i nga taputapu me nga raupaparorohiko.

1. Whakapaia o taputapu taputapu me te hononga taputapu

Ka tiimata koe ma te whakatu i te taiao taputapu.Tūhono tō Poari CPD ki te PC ma te whakamahi i te kaiwhakaari JTG hototahi, penei i te USB-Blaster ranei Byteblaster II.Me whakarite kia pai te hononga o te taputapu (TDI, TDI, TKK, me TMS).Ma tenei ka pai to punaha mo te whakawhitiwhiti korero i mua i te papatono.

2. Hangaia te konae papatono

Panuku, ka whakamahi koe i te punaha Quartus II hei whakahiato i to hoahoa me te hanga i tetahi konae papatono.Ko te whakatakotoranga o te konae ko te POF (Kōnae Astermmer), engari ka waihangahia ano e koe a Jam (.jbc) ranei i nga konae mena ka hiahia koe ki a raatau mo te kaupapa aunoa.Ma te whakaputa i tenei konae, me hiahia koe ki te whakauru i to hoahoa arorau kia taea ai te uta ki te CPLD.

3

Whakatūwherahia te taputapu Kaiwhakahaere Quartus me te whiriwhiri i to taputapu JTAG hono i roto i nga whiringa tatūnga.Ka utaina te POF, JAM, te kōnae JBC i hangaia e koe i te taahiraa o mua.Ka kitea e te raupaparorohiko te taputapu CPLD i runga i te JTAG Chain, me tohua e koe hei papatono.Ma tenei taahiraa e whakarite te taputapu ki te whakawhiti korero tika ki te maramara.

4. Te whakamahere i te maharahara Flash Tiimata (CFM)

Inaianei ka taea e koe te tiimata i te kaupapa o te taputapu.Ka whakawhitihia e te Kaitohu Quartus te hoahoa ki te mahara uira o te taputapu (CFM), ka toa tonu i to whakaaro.Ka whakamaherehia, ka utaina aunoa te taputapu i te hoahoa i te mana-ake, ka whai hua ki te hoahoanga tere-i runga i te waa.Ma tenei ka whakarite i te tiimata o to punaha i muri tonu i te tautuhi, i te hiko pahikara ranei.

5. Whakahohe i te punaha-a-waa-a-waa

Mena kei te hiahia koe ki te whakahou i te CPLD me te kore e aukati i tana mahi o naianei, ka taea e koe te whakahohe i te ISP-Time.Ma tenei waahanga ka taea e koe te whakamahere i tetahi whakaahua hoahoa hou hei whakamahara ki te Flash i te wa e haere tonu ana te taputapu.Ko te hoahoa hou ka whai hua noa i muri i te tautuhi i muri mai, i te huringa mana ranei.He tino awhina i roto i nga punaha me noho tonu i nga whakaritenga i nga wa whakahou.

6

I te hötaka, ka hiahia pea koe ki etahi o nga titi kia noho pumau.I roto i nga keehi, ka taea e koe te whakamahi i te waahanga ISP Clap hei whakaeke i nga titi ki runga, ki te iti, ki te pupuri ranei i nga whenua i te wa e pa ana ki te hötaka.Ma tenei ka aukati i nga raru i runga i nga tohu i te wa e whakahoutia ai te maramara.Ka whakarite i te haumaru o te punaha i te wa e whakariterite ana i nga taiao noho.

7. Whakamahia nga konae Jam / JBC mo te Automation (Kōwhiringa)

Mo nga tono whakauru, ki nga huinga whakamatautau aunoa ranei, ka taea e koe te whakamahi i nga konae jBC ranei hei utu mo te uta tika.Ko enei konae nga tuhinga-a-tuhi me tuku koe ki te whakamahi i nga mahi whakamahere ma nga kaiwhakahaere o waho.Ma te mahi i tenei, ka taea e koe te whakahaere i nga whakahoutanga CPLD i roto i nga raina whakaputa, i nga punaha mara ranei me te kore e hiahia ki te Quartus i runga i te PC.

8. Te whakamahere i te mahara Flash Kaiwhakamahi (Kōwhiringa)

Kei roto hoki te taputapu i te 8 kutukoro Flash Kaiwhakamahi (UFM) poraka mo nga raraunga kaiwhakamahi-kore.Ka taea e koe te whakariterite i tenei motuhake ki te rokiroki i nga taonga penei i nga tautuhinga whirihoranga, nga mau taviri whakaurunga, te raraunga whakapae ranei.Mai i te mea he motuhake te UFM i te whakaaro nui, ka taea e koe te whakahou i te kore e pa ki te hoahoa kua whakamaherehia.Ma tenei ka whai hua te maramara mo te haumaru me te whakarite i nga punaha.

9. Tirohia me te whakamatautau i te taputapu

I muri i te whakariterite, he mea nui kia manatoko i te mahi.Ko Quartus te mahi aunoa i te haki whakamanaKa timata te hoahoa i te wa i muri i te papatono, ka tuku urupare inamata.Ma tenei mahi e whakarite te pono i mua i te heke ki te tuku tonu.

10. Whakahoutia te whakahou, te whakahou ranei i te mea e hiahiatia ana

I roto i te waa, ka hiahia pea koe ki te whakapai ake, ki te whakarereke ranei i to hoahoa.Ki te mahi i tenei, me te whakahou ano i tetahi pope hou i Quartus ka whakahoki ano i te kaupapa whakamahere.Ka taea hoki e koe te whakamahi i nga tuhinga ISP ranei mo nga whakahoutanga maeneene me te kore o te punaha o te punaha.Ma tenei ngawari e whakaatu te EPM1270F256N4N4N4N4N4C mo nga kaupapa e tipu haere ana.

Nga Paetae me nga ngoikoretanga

Painga

• te utu iti ka whakaritea ki nga CPlds tawhito me nga taputapu rite.

• Te kohi kaha tino iti, he pai mo nga punaha tika.

• Te kaha o te mahi me te kaha atu i nga whanau o mua.

• Ko te kore-te-kore, inamata-tiimata kaore he mahara o waho.

• Ka whakaheke i nga waahanga o waho, te penapena i te waahi PCB me te utu.

Ngoikoretanga

• He iti noa te kaha o te arorau ki te FPGAS hou.

• Kaore i te aukati i nga poraka matapae penei i te DSPS, te tere tere ranei.

• Ko te utu nui ake mo ia-waeine ake i nga mahi i nga waahanga tino nui.

• Kei te hiahia koe ki nga taputapu HDL me te matauranga whakamahere.

• Ko nga hoahoanga kua whakaritea mo te waatea i roto i te ara matatini.

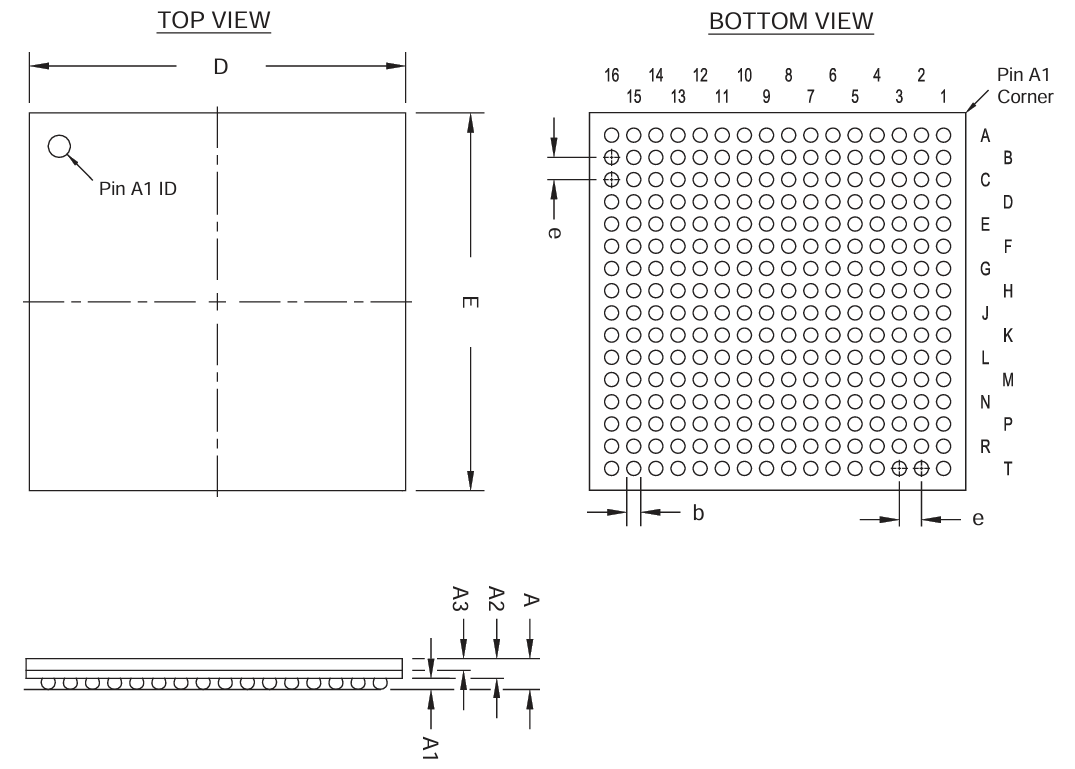

Epm1270F256C4C4C4C

Tuhinga	Parapara
Momo Pakihi	256-FBGA (17 × 17 mm)
Rahinga d (tinana)	17.0 mm
Rahi e (te tinana)	17.0 mm
Poro Ball (e)	1.0 mm
Diameter pōro (b)	0.60 mm
Te teitei o te (a)	1.70 mm (max)
Taumata Tuuturu (A1)	0.25 mm (min)
Matotoru toenga (A2)	1.35 mm (typ)
Te matotoru (A3)	0.25 mm (typ)
Pin A1 tautuhi	Ko te kokonga kokonga (runga tirohanga)

Epm1270F256C4C4C

Ka hangaia te EPM1270F256C4C4n Arā iatera, he kamupene e mohio ana mo tana kaiarahi i roto i nga taputapu arorau e whai kiko ana, otira ko Cplds me te FPGAS.I whakapumautia i te tau 1983, ka noho a Altera ki te hangarau semiconductor whaihua me te hanga i te ingoa nui mo te tuku i nga mahi auaha, te utu-a-mahi, me nga otinga arorau nui.I te tau 2015, i whakawhiwhia a Altera ki Intel Corporation, te whakauru i ana raina hua ki roto i te roopu raupaparorohiko raupaparorohiko a Intel.I tenei ra, ko te whanau Max II, kei roto tonu i te EPM1270F256N, ka tautokohia i raro i te Tohu Intel, te whakakotahi i te taonga o Altera Act, me te pono o te ao.

Wāhanga whakamutunga

Ko te EPM1270F256C4N4N4NVIN4N e tuku ana i te punaha-a-rorohiko me te kaha arorau tika, te whakamahi kaha o te mana, me te whanui o te tautoko.He whakarato i te mahi pono mo te piripiri, te arorau whakapiri, te whakahaere pūnaha, me te whakawhānui i te waa e rite ana ki nga mahara ki te punaha me te punaha-a-kaiwhakamahi.Ahakoa he iti ake nga rauemi i te FPGAS hou me te kore e aro atu ki nga poraka DSP, ka iti ake te utu, te ngawari, me te whakaheke i nga waahanga taapiri.Te nuinga, he tino uaua ki nga punaha whakauru me nga umanga e hiahia ana ki te whai hua, te ngawari, me te pono.

Pdf datasheet
