He aratohu ki te ADS1115: Compact me te iti-iti-te mana-iti

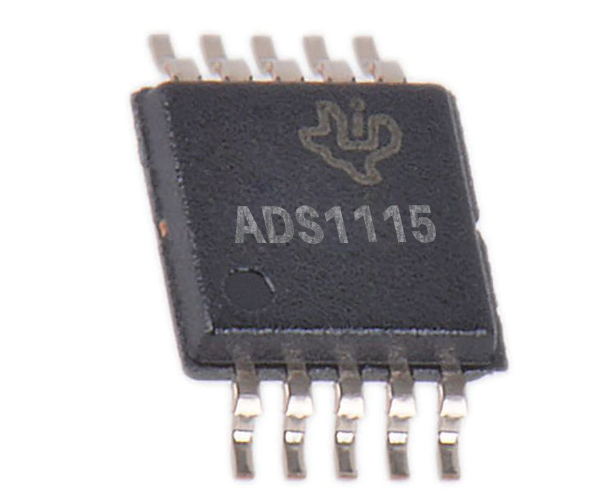

Ko te ads11111 iC e te taputapu o Texas te whakatikatika i te tino me te whakaurunga i te ao o te hurihanga o te whakapaipai-ki-Digital.Ki tana taumata teitei-16-bit adc, Aprifiple GenealMalie (PGA), me te mahi a te Kaitirotiro Matapihi, ka piki ake te taputapu taapiri i nga taapiri i roto i nga microcontroller penei i a Arduino me ESP8266.He pai ki nga tono e hiahia ana ki te tika, penei i te aro turuki i te taiao, te whakahaere koiora, te ADS1115 Seamlessly i waenga i nga tohu whakapaipai me te tukatuka mamati.I roto i tenei tuhinga, ka tirotirohia e maatau te whirihoranga PIN, nga waahanga, nga tono mahi o te ADS1115, me te whakamarama i nga tikanga o te ADS1115, me pehea te whakanui ake i nga punaha hoko raraunga me te tuhi i nga hoahoa kaupapa.Ruku ki roto ki te tiro he pehea te whakarei ake i te tino o te ADC a te ADC ki te whai kiko me te whai mana puta noa i te whānuitanga o nga umanga.

Pūtea kōrero

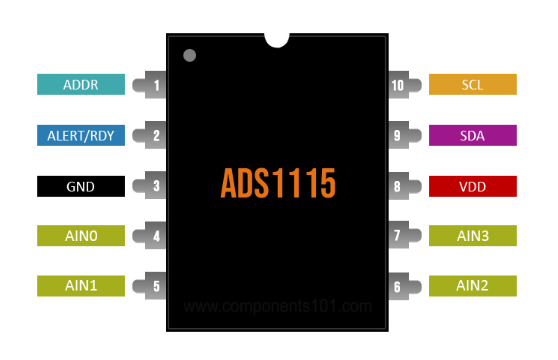

Whirihoranga pinout

Ingoa pin	Whakaahuatanga Pin
Tāpiri	Wāhitau I2C Tīpakohia (Tohu)
Mataara / rdy	Putanga Kaute a Digital, te hurihanga ranei kua rite
Tūtiro	Whenua
Ain0	Channel rerekee 1: Te urunga-kotahi-kotahi te whakauru Whakauru kino
Ain1	Channel rerekee 1: Te whakauru-a-ringa 2 whakauru ranei Whakauru kino
Ain2	Channel Whakawhitinga 2: Te urunga-kotahi-toru 3 whakauru ranei Whakauru tika
Ain3	Channel Whakawhitinga 2: Te urunga o te Channel-kotahi Whakauru kino
Vdd	Whakaputanga mana: 2.0v ki te 5.5v
Sda	Raraunga Serial: Ka tukuna me te whiwhi raraunga (whakamahia mo I2C whakawhitinga korero)
Wero	Utu Karaka Karaka: Nga Raraunga Karaka i runga i te SDA (i whakamahia mo I2C whakawhitinga korero)

Nga waahanga me nga tohu

Āhuatanga	Tautanga
Rangi o te pāmahana	-40 ° C ki + 125 ° C
Supple whānuitanga	2.0 v ki te 5.5 v (iti AVDD: 2V, ngaohiko whakaurunga nui: 5.5v)
Te kohi o nāianei	150 μA (i roto i te aratau haere tonu)
Āati	I2C (e wha nga wahitau tohu tohu)
Aupuna	Hana
Whakauru	E wha nga whakaurunga-mutunga e rua ranei nga whakauru rereke
Te whakatau i te waa	Kotahi-huringa
Te reiti raraunga	Programmeble, 8 SPS ki te 860 SPS
Oscillator	O roto

Tauira rite

Ki te whai whakaaro ki nga whiringa i roto i te whanau hua kotahi, he maha nga whiringa ka puta:

• Ads1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

I roto i te ao o te hurihanga o te whakapaipai-to-mamati, he torutoru nga mea iti e tu ana:

• Adc0804: Ko tenei taputapu ka tae mai ki te kete taara-20 me te tuku i te whakatau 8-bit mo te hurihanga o te tapa.

• Adc0808: Pauhia i te Dip-28, Ko tenei kaitahuri 8-bit a / D e whakaatu ana i tetahi whakanuitanga 8-hongere, kia pai ake ai tona mohio.

• Adc0809: He rite ki te ADC0808, ko tenei taputapu he 8-bit a / D Converter me te maha o nga kohinga 8-hora, i whakaatuhia i te kete-28.

Hei taapiri, ko te papa o nga ADC kei roto i etahi atu momo whiringa matua:

• Hi7190IP

• MC1408

• ICL7135

• Max186

• MCP3201

• McP3008

• MCP3202

Te Tumuaki Mahi o te Ads1115 IC

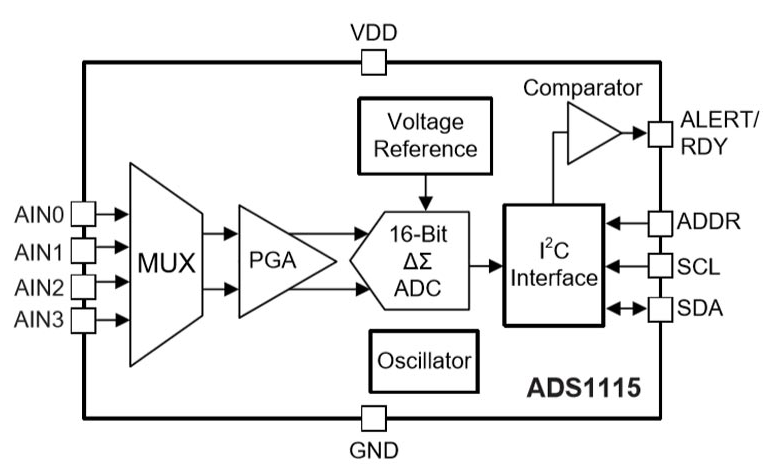

Te ADS1115 Ka whakahaere ma te tukatuka i nga whakauru e wha o te raarangi (A0, A1, A2, A3, A3), ka whakaekea i roto i te maha o nga hua o te kaupapa whaihua (PGA).Ma tenei rangatira e tuku i te kaitao-a-ringa (ADC) ki te hapai i te waahanga whakauru whanui, mokowhiti mai i te ± 256 mV ki te ± 6.144 v. Te hurihanga o te huringa ki te 3-bit i muri maiWhakawhitihia ma te Atanga I2C e whakamahi ana i te SDA, SCL, me nga titi addr.

Te whakarea me te whakaurutanga tohu

Ko te tini o te ADS1115, na te mea ka whakatauhia e ia te whakahaere i te whakauru i tetahi wa i whakaritea.Na roto i te kowhiri i ia urunga, ko te ADS1115 te whakahaere i nga tohu maha me te kore e hiahiatia mo nga waahanga taapiri.He pai te painga o tenei waahanga i roto i nga ahuatanga ka iti nei te waahi me te tahua.I tua atu, ko te kaha o te whakanui i te waatea o te ADS1115, ka taea e koe te whakarite i nga tautuhinga hua i runga i nga tohu ahurei o nga tohu whakauru.Ko te tino ngoikore o te whakatikatika i roto i nga tono me te heke o nga tohu tohu, me te whakarite kia mau tonu te ADC i roto i tana waahanga tino pai.

Te tukanga faafariuraa me te putanga mamati

Ko te tukanga hurihuri ads1115 he mea tino pai ki te whakatutuki i te tino rangatiratanga.Ma te taumira 16-bit, ka taea e ia te tohu mo te 65,536 uara motuhake, tuku mo nga rereketanga o waenga i nga taumata whakauru.Ko tenei momona he mea whakamiharo i roto i te hoko raraunga Sensor, kei reira nga rereketanga iti o te tohu whakauru ka taea te pupuri i te hiranga nui.Te putanga mamati, i korerohia ma te atanga I2C, ka ngawari te whakauru ki nga microcontrols me etahi atu taputapu mamati.Ko te kawa I2C, e mohiotia ana mo tona tika me te whai hua, ka taea e te maha nga taputapu hei tiri i nga raina whakawhitiwhiti korero, na reira ka pai ake te hoahoanga o te punaha.

Taumahi Ahu

Ko te mea nui o te ADS1111 ko tana kairuri e hangaia ana i te papatono kua hangaia, e arotake tonu ana i te whakauru whakauru ki tetahi huringa tohutoro kua tohua.Ka taea e tenei kaha te whakahohe i nga tohu whakaputa mo te rite (RDY) me nga tohu tohu ranei, te whakahaere i nga urupare urupare ki te rereketanga o te tohu whakauru.Ka whakamahia taua mahi i roto i nga punaha aroturuki tuuturu, kei reira nga mahi tere e hiahiatia ana i runga i nga panui sensor.Hei tauira, i roto i nga tono Aroturuki Taiao, ka taea e te kaiwhakamaaramatanga te microcontroller i te wa e kaha ana nga wawaotanga ki te tiaki i te hauora me te haumaru.

Te whakamahi i te ADS1115 Antalog ki te kaitahuri mamati iC

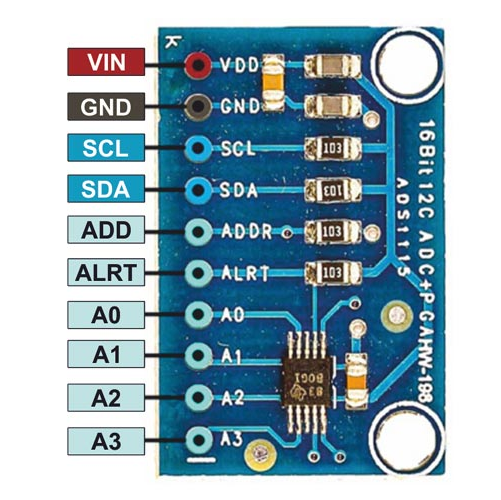

Ko te ADS1115, i tukuna ki runga i te poari tuuturu, e tuku ana i tetahi wheako whakauru ki nga papaa, tae atu ki a Arduino, ESP8266, me te rōpere I2C.Ko tenei tohu a ADC 16-bit e wha nga whakaurunga maha, ka taea e ia te inenga takitahi me te rereke.Ko taua whakaraeraetanga he ahua pono, ina koa ka whakakorea e ia tana tohutoro kua whakaraerae mo te tika.

Ko te ADS1111 e whakahaere ana ma te whakawhiti i nga tohu taatai ​​ki nga raraunga mamati, ka taea e nga microcontroller te tukatuka.Ko tenei hurihanga e takaro ana i nga mahi rongonui i roto i nga tono e tono ana i nga mehua tika, penei i nga punaha aro turuki me nga punaha hoko.Ka taea e koe te whiriwhiri i waenga i nga whakaurunga-kotahi me nga rereketanga, te whakarite i te taputapu ki te whakatutuki i nga whakaritenga inenga motuhake.Hei tauira, ko te whakamahi i nga inenga rereke ka tino whakaiti i te haruru, he painga mohio ki nga taiao me te wawao hiko.

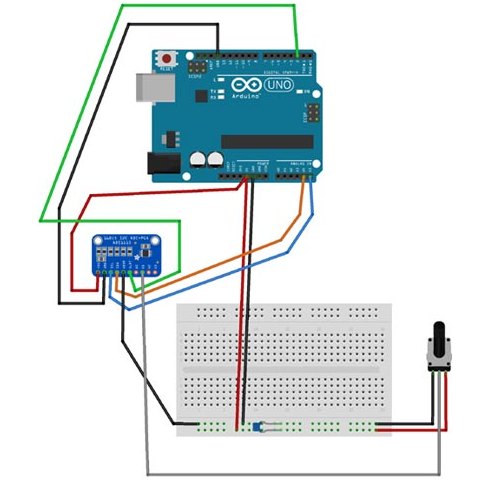

Hei whakahaere i nga hononga, ko te waea e hiahiatia ana i waenga i te Poari ADS1115 Breakout me te Arduino kua whakahuahia i te ripanga i raro nei:

Arduino Pin Pin	Ads1115 pine	Whakaaturanga
5v	Vdd	Te mana hiko ki ads1115
Tūtiro	Tūtiro	Hononga whenua
A5	Wero	Raina Karaka I2C
A4	Sda	Raina raraunga I2C
Tūtiro	Tāpiri	Tautuhia te wāhitau I2C
2	Hairoto	Kia mataara / te PIN kua rite mo te haukoti
Tuhinga o mua.	A1	Anulog Inppe Channel A1

Tūhono i ngā pito o te potonite 10k ki te 5V me te Gnd.Hei taapiri, hono i tetahi Kaihautū 100nf i waenga i te 5V me te Gnd.

Whakamahi

Kua whakapumautia e te ads111 tetahi waahi rongonui puta noa i te whānuitanga o nga tono, whakanui i tona huringa me te mahi nui.Ko tana whakakotahitanga ki te hikohiko a nga Kaihoko kaore noa i te whakarei ake i to wheako engari ko te hiahia ano hoki ki te hiahia mo te hoko raraunga.Hei tauira, i roto i te taonga kawe, ko te ADS1111 te whakahaere i nga panui tika e hihiri ana mo nga mehua mara, e poipoi ana i te tuakiri me te pono ki nga taiao rereke.

Hipanga Kaihoko

I roto i te waahanga hiko o te kaihoko, ko te ADS1115 te whakamahinga i roto i nga taputapu e kii ana i te hurihanga o te Taumata-to-tapeke-whakarite.Ko tenei nga taputapu oro, kei hea te kounga o te kounga.Ko te āheinga o te taputapu ki te kitea te rereketanga o te tohu i roto i te tohu ka taea te whakanui ake i te pono o te whakarongo ki te taha o koe.Ka taea e koe te whakapuaki i o raatau makona, i te kii i nga punaha whakauru ki te ADS1115 te whakaputa i te maarama me te hohonu o te tangi e tino whakarei ake i o raatau wheako whakarongo.

Taonga whaitake

Ko te hiranga o te Ads1115 i roto i te taonga kawe i te mea tika.Ko tana kohi kaha iti e hono ana mo nga taputapu whakahaere-i whakahaerehia, kei te mau te kaha o te kaha.Hei tauira, i roto i nga taputapu Aroturuki Taiao, ko te ADS1115 e whakarato ana i nga panui pāmahana pāmahana me te haumākū, e whakamahia ana hei rangahau me te kohinga raraunga.Ka taea e koe te korero pinepine ko te tika o te raraunga mai i enei taonga e pa ana ki o raatau kitenga, e whakaatu ana i te haumi aronganui ki nga putanga rangahau.

Nga punaha inenga pāmahana

Ko nga punaha inenga pāmahana te painga nui mai i te tika e tukuna ana e te ADS1115.I roto i nga tono e waatea ana i nga mahi ahumahi ki te miihini kaainga, te pupuri tonu i nga panui pāmahana tika ko te tikanga.Ko te kaporeihana o te Ads1111 e taea ai te aro turuki i te waa, ka taea te akiaki i nga wawaotanga i te waa whakahaere.Ko nga kitenga e tohu ana ko nga punaha e whakamahi ana i tenei waahanga, he iti ake te rereketanga o te rereketanga, te poipoi i te taiao whakahaere e whai kiko ana ki te rangimarie mo koe.

Te huringa pākahiko me te aro turuki i naianei

Ko te ADS1115 e whakaatu ana i te nuinga o te painga ki nga tono e arotahi ana ki te ngaohiko pākahiko me te aro turuki i naianei.Tona kaha ki te whakaputa i nga mea ahuru me te whakamahi i nga mahi pākahiko pākahiko me te whakawhānui ake i te roa o te roa.Ka taea e koe te mohio ko te ADS1115 te tuku i te ADS1115 mo te whai hua ki te aro turuki i nga taumata utu me nga reiti.Ko te kaha o tenei kaha e whakarei ake ana i te whakatau mo te whakamahinga o te pākahiko, ki te whakarite i te huarahi pumau ki te whakahaere hiko.

Te whakahaere wheketere me te whakahaere i nga mahi

I roto i te miihini wheketere me te whakahaere tukatuka, ko te ADS1115 te mahi nui i roto i nga punaha hoko raraunga.Ko tana wa whakautu nui me te tere tere e taea ai te tirotiro i nga momo taera, e whakamahia ana hei tautoko i te kaha whakahaere.He urupare mai i a koe e whakanui ana i te wariu o nga raraunga pono ki te whakatikatika i nga mahi arataki, ka taea te whakaputa moni penapena me te whakatairanga ake i nga hua.Ko te hononga aronganui ki te whai huatanga me te mahi e pa ana ki te whakapau kaha ki te whakamahi i te hangarau e whakawhirinaki ana.

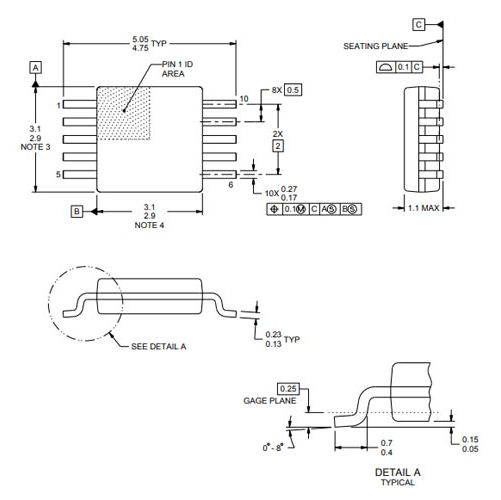

Tauira 2d me te taapiri rahi

Pukapuka:

• Ko nga waahanga raina katoa kei roto i nga millimeters.Tetahi rahinga kei roto Ko nga tohu mo te tohutoro anake.Te inenga me te manawanui i ia Asme Y14.5m.

• Ko tenei tuhi he whakarereke me te kore korero.

• Ko tenei ahuatanga kaore e uru atu ki te taapiri me te aukati, i te Nga Kaihoko o nga tatau.Ko te papaki me te aukati, kaore ranei e neke atu i te 0.15 mm mo te 4.15 mm mo te taha.

• Ko tenei ahuatanga kaore e uru atu ki te Flash Flash.Tukunga Kaore e neke atu te mata o te 0.25 mm ia taha.

• Tohutoro: Ko te Rehitatanga a te rehitatanga mo te 187, he rereke te BA.
