Hangarau Hangarau Matapihi (SMT)

Ko te hangarau Hangarau Matapihi (SMT) kua hurihia te huarahi hiko.I te mea ka iti ake te taputapu hiko, ka tere ake, ka nui ake te kaha, ka nui ake te mea nui kia whai kiko, kia pono hoki.Ka tutuki i a SMT tenei ma te tuku i nga waahanga hiko kia whakanohoia ki runga i te mata o nga papa porowhita taiapa (PCBS), kaua ki nga tikanga tuakana i te waahi o nga waahanga i roto i te poari.Ko tenei huarahi hou mo te mahi i nga mea kaore noa i te tere o te mahi whakangao engari ka taea hoki te hanga iti ake, he uaua ake, me te roa o nga taputapu hiko.

Pūtea kōrero

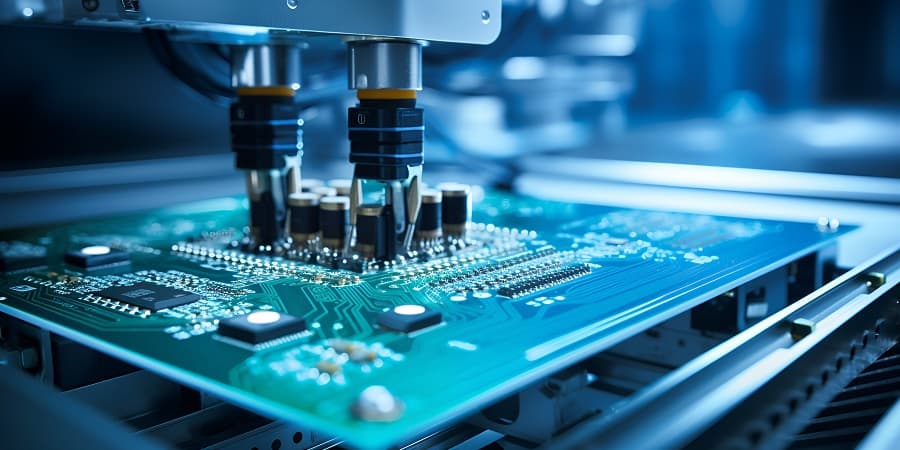

Whakaahua 1: Hangarau Hangarau Mata (SMT)

He aha te Hangarau Hangarau (SMT)?

Ko te hangarau Hangarau Matapihi (SMT) he huarahi ki te hanga whare hiko i reira ka whakanohohia nga waahanga ki te mata o te poari porowhita taiapa (PCB).Kaore i rite ki nga tikanga pakeke, i nga wahanga i haere nga waea waea i roto i te poari, i nga waahi ka whakanohohia nga waahanga ki runga i te PCB me te kore e hiahia ana i aua kohao.

Ko tetahi painga nui o te SMT ko te mahi pai me nga miihini ka taea te whakaemi aunoa i enei waahanga.I te mea ka whakauruhia nga waahanga ki runga i te PCB, me nga miihini ka taea te tuku i nga tini waahanga i roto i te wa poto.Ko tenei miihini ka tere ake te tukanga me te iti ake o te utu, te hanga i te tikanga pai mo te whakaputa hua hiko.

Ko tetahi atu painga o te SMT ko te mea ka taea e ia te iti ake o nga taputapu hiko hiko.Ki te kore te hiahia mo nga kohao i te poari, ka taea te whakanoho i nga waahanga me nga taha e rua o te PCB, e penapena ana i te waahi.He tino whai hua tenei ki te hikohiko o tenei ra, kei te iti ake te kaha o nga taputapu.

Ko te taha hangarau o te SMT kei roto i te whakamahi i te whakapiri e mau ana i nga waahanga kei te wa poto.Kei roto i tenei whakapiri he poroi kai iti ka rewa i te mahana o te poari i roto i te oumu motuhake, te waihanga i nga hononga pumau i waenga i nga waahanga me te PCB.

Te Whanaketanga o te Hangarau Hangarau Mata

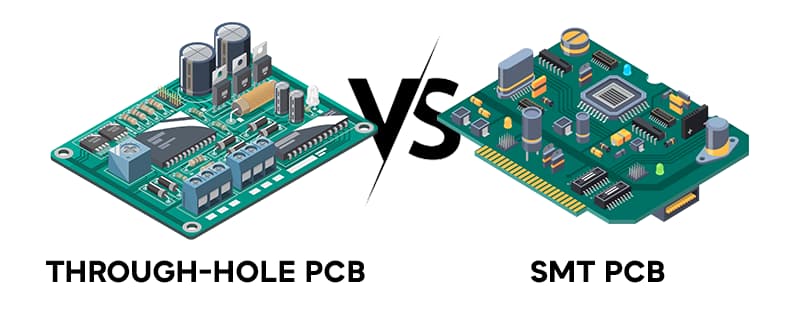

Whakaata 2: Ma te PCB VS. SMT PCB

Hangarau Hangarau Matapihi (SMT) i uru mai ki te maarama i te 1970 me te 1980 ka piki haere te hiahia mo nga taputapu iti ake me te nui ake o nga taputapu hiko.I tera wa, ko nga tikanga tuku iho mo te whakaemi i nga waahanga hiko-i whakauruhia nga waahanga me nga waewae whakarewa ki nga rua i runga i te papa-a-paparanga (PCB)Ko tenei tikanga tawhito e uru ana ki nga waahanga nui me te roa o te whakatakoto i enei waahanga na roto i nga kohinga ngoikore, he uaua ake ki te pupuri i te tono mo nga taputapu iti ake me te nui ake o nga taputapu.

I whakauruhia e SMT tetahi huarahi hou ma te tuku i nga waahanga hiko kia whakanohoia tika ki te mata o te PCB me te kore e hiahia ki nga kohinga taraiwa.Ko tenei huringa kaore i te hanga i nga waahanga me nga papa ake ka iti ake te mahi, engari ka tukuna ano e ia te mahinga hanga.Ma te takahi i te taahiraa o te whakauru ka uru atu ki roto i nga kohao, ka taea e SMT te whakaputa tere tere, he tino awhina na te hiahia o enei whakaaro.Ko te rahi o te rahi o nga waahanga ka taea ano te whakauru i te poari, ka taea te taapiri i nga mahi iti ake, he mea tino nui i roto i nga hikohiko o enei ra.

I tukuna ano e SMT he pai ake te pumau ki nga tikanga pakeke.Ko nga waahanga i runga i te mata o te PCB he iti ake pea te pakaru i te nekehanga, i te wiri ranei, e arahi ana ki nga taputapu hiko roa-roa.I piki ake te roa o tenei, me nga utu iti o nga taonga me nga mahi pai ake, i hangaia e SMT te whiringa pai mo nga taputapu hiko-whakaputa.

Nga waahanga matua o te Hangarau Matapihi (SMT)

Ko nga taputapu o te papa-maunga (SMDS) nga mea nui e whakamahia ana i te Hangarau Matapihi (SMT).Kaore i rite ki nga waahanga tuku iho me nga kaiarahi e haere ana i roto i te poari porowhita taiapa (PCB), kua hangaia te SMDS kia whakanohohia ki te mata o te PCB.Ma tenei hoahoa e pai ake ai mo te taapiri me te pai o nga waahanga hiko.Ka tae mai nga SMDS i roto i nga momo matua e toru: Ko nga waahanga o te roopu, nga kaiwhakaari me nga diodes, me nga waahanga whakauru (ics).

Nga waahanga paanui

Kei roto i tenei roopu nga whakaeke, te kaiaciars, me te Induct.Ko enei waahanga ka awhina i te whakahaere i nga tohu hiko i roto i te waahi.Ko nga kaiwhaiwhai SMD me nga Kaitautoko he tino noa, kei te waatea i roto i te rahi o te 1812, 0403, 0403, 0401.e rua te whanui.Ko te nekehanga ki nga rahi iti i roto i te SMDS kua taea te waihanga i nga hoahoa huri noa, ka taea te whakawhanaketanga o nga taputapu hiko hou, iti ake.

Ko enei whanganga ka whakatau ko tehea nga waahanga e tika ana mo nga waahanga hiko hiko, ina koa ka hoahoatia mo te iti ake o nga taputapu hou.

Rahi SMD	Te roa (inihi)	Whanui (inihi)	Te roa (mm)	Whanui (MM)
1812	0.180	0.120	4.50	3.20
1206	0.125	0.060	3.20	1.60
0805	0.080	0.050	2.00	1.25
0603	0.063	0.031	1.60	0.80
0402	0.040	0.020	1.00	0.50
0201	0.024	0.012	0.60	0.30

Ko nga Kaituku me nga Diodes

Ko nga kaiwhaiwhai me nga diode i te SMT te nuinga o te waa i roto i nga keehi kirihou iti.Ko enei keehi ka arahi (waewae whakarewa) e piko ana ki te pa ki te PCB.Ko te nuinga o enei waahanga e toru nga arahi, e whakarite ana kia ngawari ki te tuku tika ki te poari.Ko ta ratau rahi iti me te hoahoa-maunga e awhina i te waahi ki te PCB, te tuku i nga waahanga taapiri kia uru ki runga i te poari kotahi, ka piki ake te mahinga o te waahi.

Nga waahanga whakauru (ics)

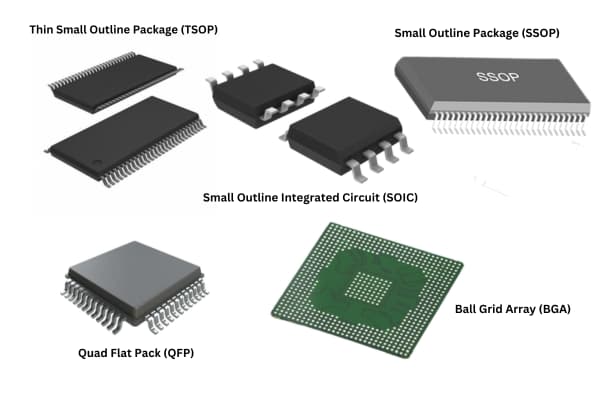

Whakaahua 3: Nga momo rereke o nga kohinga SMT ic

Ko te ISM i SMT ka tae mai i nga momo paanui, e tohua ana i runga i te matatini o te huringa me te maha o nga hononga e hiahiatia ana.Kei roto i nga paanui ic noa Ko te papa iti o te raina (maeneene), he iti te paanui iti (TSOP), me te iti o te kohinga iti (SSOP).Ko enei kohinga e arahi ana i nga taha o nga taha, i hangaia kia ngawari ki te whakakii i te mata PCB.Mo nga mea matatini nui atu e hiahia ana kia nui ake nga hononga me nga mahi teitei, nga paanui penei Quad Flat Pack Pack (QFP) me te Poihau Poihau (BGA) ka whakamahia.Ko te kete BGA, e mohiotia ana mo te whakarato i te maha o nga hononga i roto i te waahi iti, ma te whakamahi i nga poro o te poro iti i te taha o te kete ki te hono atu ki te PCB.

Te tukanga hanga SMT

Kei roto i te mahinga SMT te maha o nga mahi nui hei whakarite kia whakatauhia nga shds me te hoko ki te PCB.He tino aunoa tenei mahi, ka awhina i te kaha me te noho rite tonu ki te whakaputa i nga waahanga hiko hiko.

Tono a-tuhi

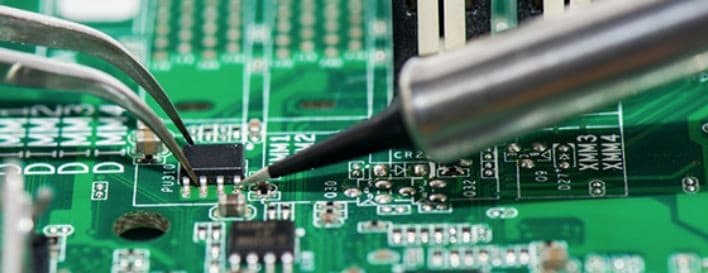

Whakaahua 4: Te tono a te whakapiri kaihoko i te tukanga SMT

Ka tiimata te mahi me te tono a te pepa whakapiri, he ranunga matotoru o nga matūriki iti me te rewharewha (he matū i whakamahia hei horoi me te whakarite i nga papa mo te hoia).Ko te whakapiri kaihoko ka whakamahia ki nga papa PCB, ko nga waahi ka waiho nga smsd.Ka whakamahia he Stencil hei tono i te whakapiri anake i runga i enei papa, me te whakarite ko te kaihoko anake e hiahiatia ana.He mea nui tenei taahiraa no te mea ko te nui o te whakapiri a te kaihoko ka pa ki te kounga o nga hononga kaihoko me te pono o te huringa.

Te whakatakotoranga waahanga

Whai muri i te tono a te Kaihoko Ka tono, e mohiotia ana ko nga miihini taapiri-a-waahi, whakanohohia nga papaa ki te papa-pate-pate.He tino tika enei miihini, ka taea te tuku i nga waahanga i nga tere tiketike, e tika ana mo te mahi i nga waahanga hiko.Ko te kaupapa tika me te whakanohonga o ia waahanga ka tau mai i nga punaha matakite me te arahi i nga miihini.

Kaare te hoko

Ina tuuhia nga waahanga katoa i runga i te PCB, ka neke te Runanga ki te oumu rewa.I roto i te kaukaukau, ka wera te PCB i te ara whakahaere, ka whakaitihia te whakapiri a te kaihoko ki te rewa.I te mea ka makariri te PCB, ko nga uaua o te kaihoko, ka hanga i nga hononga miihini me nga hiko i waenga i nga waahanga me te PCB.Ko te pāmahana i roto i te oumu reflow he tino whakahaere ki te karo i nga waahanga me te whakarite kia rite te mahi o te hoia puta noa i te poari katoa.

Te tirotiro me te whakamatautau

I muri i te hoia, ka haere te PCB e te pcb me te whakamatau kia pai ai nga waahanga katoa ka whakanohohia nga waahanga katoa kaore he koha i roto i nga hononga kaihoko.Ko tenei mahinga tirotiro ko te nuinga o te waa Te tirotirohanga o te whatunga aunoa (Aoi), kei reira nga kamera me nga raupaparorohiko e whakamahia ana hei kitea nga waahanga ngaro, ngaro ranei, he take ranei me te pepa.I tua atu, Te tirotiro X-Ray Ka taea pea te whakamahi ki te tirotiro i nga hononga kaihoko, ina koa mo nga kete BGA, kei hea nga hononga kaihoko kaore e kitea.Ka mahia ano hoki te whakamatautau mahi hei whakaū i mahi ai te PCB huihuinga pera i te hiahia.

Tuhinga o mua

Ko te Hangarau Matapihi (SMT) e whakaatu ana i nga painga tino maarama kua puta i te tikanga mo te whakatakoto i nga waahanga hiko ki nga papa o nga papaanui (PCBS).

Ko tetahi painga nui o te SMT ko tana mahi i roto i taratahitanga.Whakamahia ai e te SMT nga waahanga iti ake ka taea e ratou te kapi i runga i te PCB, ka taea te hanga i nga taputapu hikohiko taapiri.Ko tenei kaha ki te ngongo i te rahi o nga taputapu e tino awhina ana i tenei ra, he iti noa te waahi, ina koa i nga taputapu kawe he rite ki nga atamai me nga kakahu.

Ka whakapai ake hoki a SMT i te katoa o nga mahi a nga taputapu hiko. Ki te SMT, ka taea te whakanoho i nga waahanga ki te PCB.Ka awhina tenei kati ki te pupuri i te kounga o nga tohu e haere ana i te waahi, he mea tino pai ki nga taputapu e whakahaere ana i nga wa teitei ake.Ma te whakaiti i te haruru hiko hiko e hiahiatia ana, ka whakarite te SMT kia pai ake te mahi a te taputapu.

Ko tetahi atu painga o te SMT ko tona painga.I hangaia a SMT mo te Huihuinga Aunoa, nga miihini tikanga, kaua nga tangata, tuu nga waahanga kei runga i te poari.Ka tere te whakakore i tenei miihini ki te tukanga whakaputa me te whakaiti i te utu o te mahi.Ano, ma te whakamahi i nga miihini ka whakarite i te kounga riterite na te mea he iti ake te tupono mo te hapa a te tangata.Ko te whakakotahitanga o te mahinga tere me te utu iti o te utu mo te utu mo nga kaihanga.

Te mutunga, Ka whakarei ake a SMT i te mahinga wera o nga taputapu. Ko nga waahanga i SMT e eke tika ana ki te PCB, me te iti o te waahi i waenga i a raatau.Ko tenei whakaputanga e awhina ana i te hora me te whakahaere i te wera ake.He pai ake te whakahaere wera hei whakarite kia roa ake nga taputapu hiko, ina koa i nga tono nui.

Nga wero o te Hangarau Hangarau

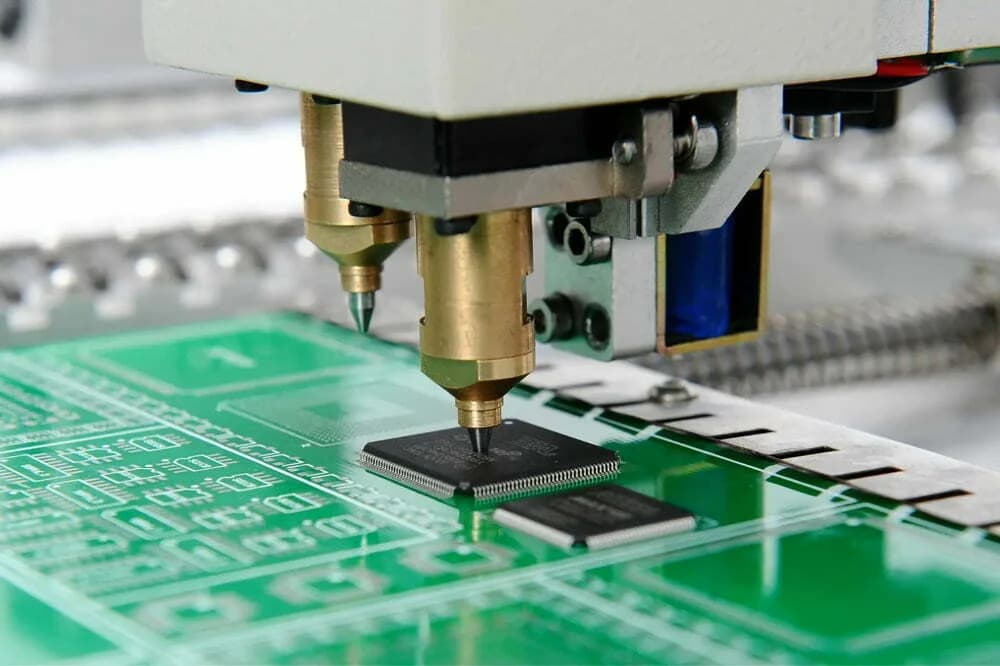

Whakaahua 5: Nga wero o te Hangarau Hangarau (SMT)

Hangarau Hangarau Matapihi (SMT) He maha nga uaua, ko te iti rawa o ona waahanga me te tika e hiahiatia ana i te wahanga.Ko tetahi o nga take nui rawa atu ko te mahi, ko te tango me te whakakapi i nga waahanga.Na te mea he iti noa enei waahanga, ka piri tahi i te poari tuuturu, me tino aro te mahi ki te aukati i nga waahanga tata, te poari ranei.Ko tenei mahi e hiahia ana ki nga taputapu motuhake me nga kaimahi mohio, ka taea e ia te whakanui ake i te waa me te utu.

Ko tetahi atu wero nui ko te utu tuatahi e hiahiatia ana hei whakarite i nga raina whakaputa SMT.Kaore i rite ki nga tikanga pakeke penei i te hangarau poka-nui, ka hiahia a SMT ki nga miihini matatau mo te whakauru i nga waahanga, ka hokona, ka tirotirohia nga hua oti.Ko enei miihini, penei i nga miihini iti-tere-nui me te whakakii i nga oumu, he utu nui ki te hoko.Ano, me whai mahi nga kaimahi whakangungu ki te whakahaere me te pupuri, ki te taapiri i te utu katoa me te waa.

Nga tono mo te Hangarau Hangarau Mata

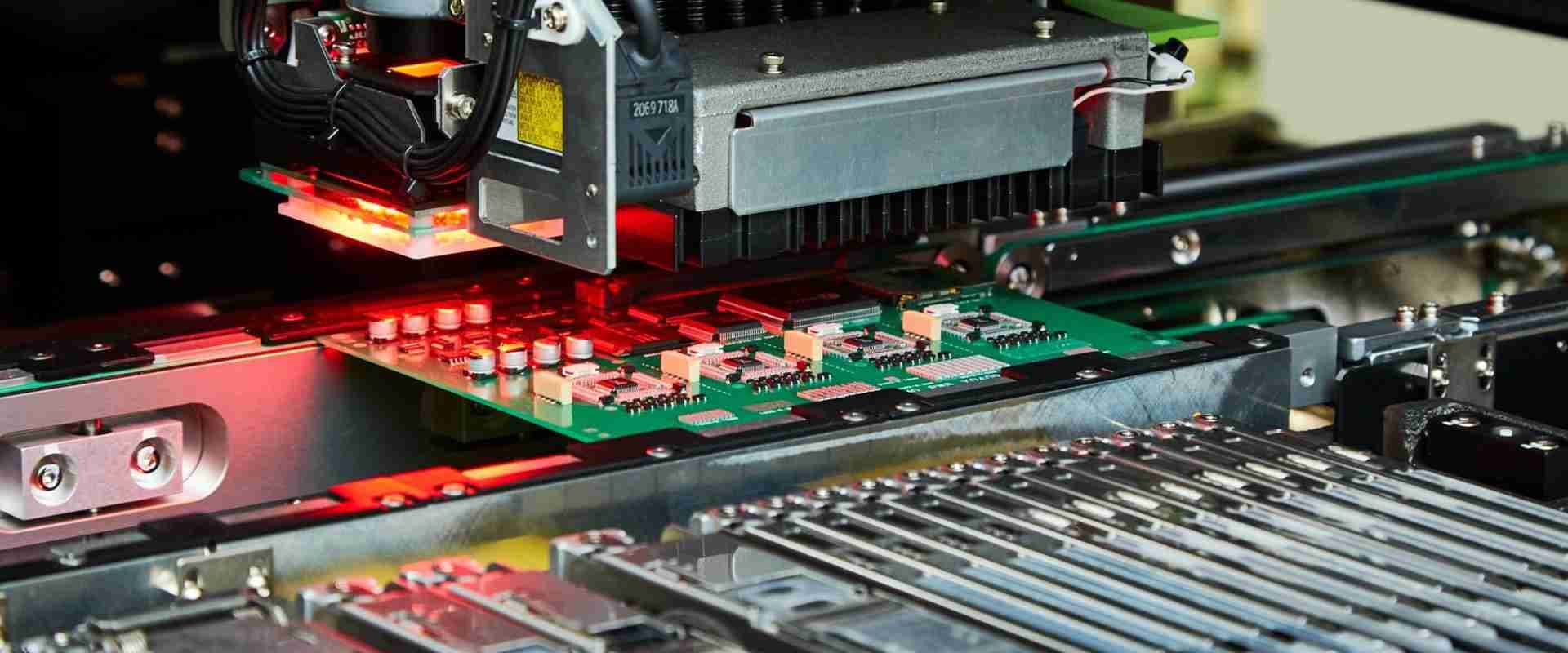

Whakaahua 6: Nga Tono o te Hangarau Hangarau (SMT)

Ko te hangarau Hangarau Matapihi e whakamahia whānuitia ana i roto i nga momo ahumahi na te mea e taea ana e te hanga o te iti ake, ma te maamaa, me te pai ake o nga taputapu hiko.I roto i nga hikohiko kaihoko, hei tauira, ka whakamahia te SMT ki nga waea pūkoro, nga rorohiko rorohiko, me nga pouaka whakaata, kei te nui te waahi me te whakakii i nga waahanga nui ake.Ka whakamahia hoki e te umanga miihini te SMT, ina koa mo nga punaha hikohiko penei i nga waahanga hiko (EAST) me nga punaha whakangahau i roto i nga motuka, me tino pono, me te mahi pai.

I roto i nga waahanga ahumahi, ka whakamahia te SMT ki te hanga i nga taputapu penei i nga Kaiwhakahaere Momo Kaupapa (PLC) me nga papa whakahaere, e tika ana mo te miihini me te whakahaere i nga mahi ahuwhenua.Ko enei whakaaro ka whai hua mai i te tika me te maurutanga e tuku ana a SMT, kia pai ai to mahi i roto i nga taiao uaua.Ko te umanga taputapu rongoa hoki e whakawhirinaki ana ki te SMT mo te hanga taputapu matatau penei i nga miihini whakaata me nga taputapu tirotiro.Ko te kaha ki te whakaputa i nga waahanga iti, pono, pono, me te mahi nui he mea nui ki nga tono rongoa, kei te tika nga kaupapa me te haumaru.

Nga rereketanga i waenga i te SMD me te SMT

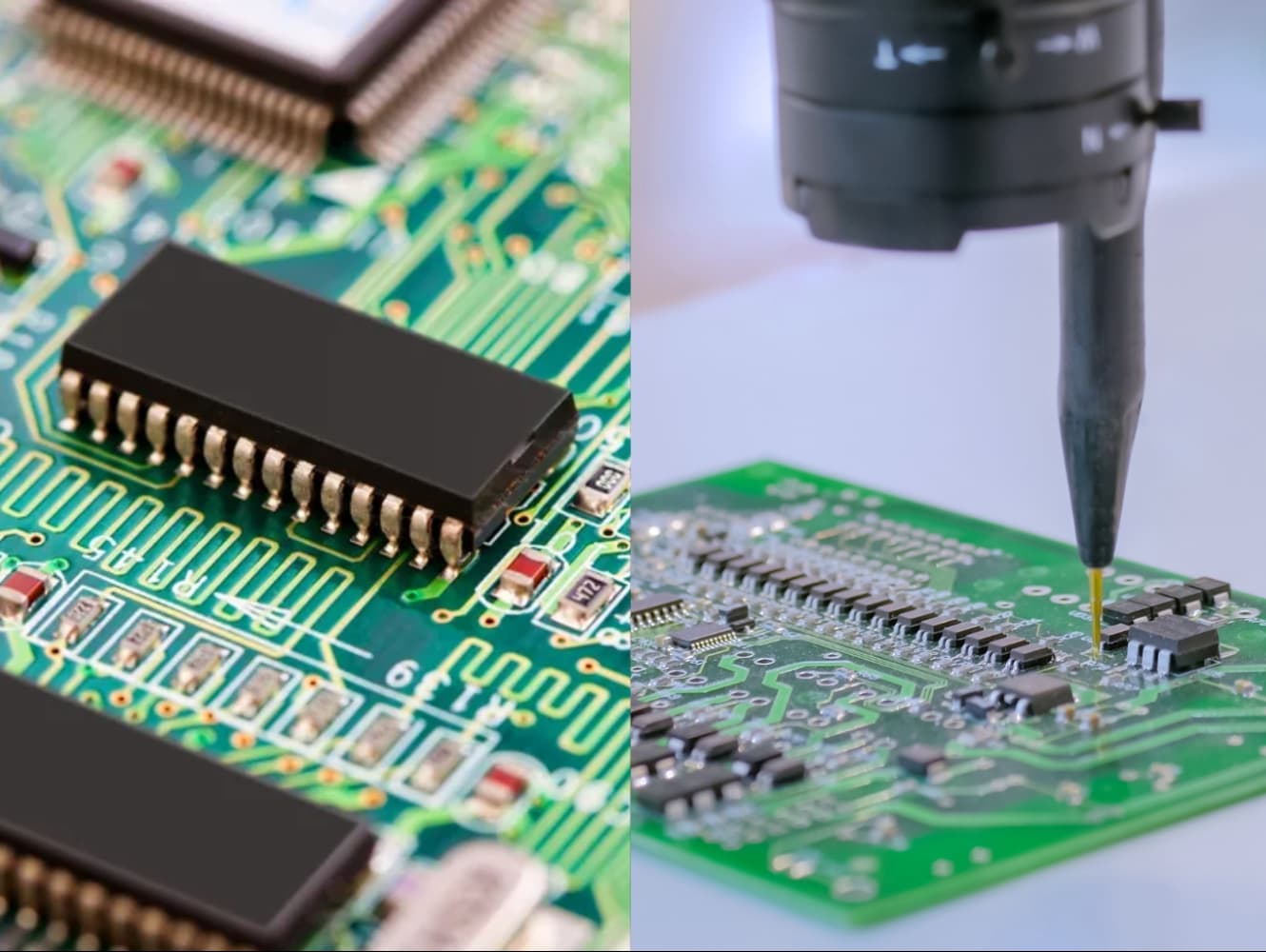

Whakaahua 7: Maunga Maunga Maunga (SMD) me te Hangarau Hangarau (SMT) i te mahi

He Maunga Maunga (SMD) me te Hangarau Hangarau Matapihi (SMT) e hono ana engari e pa ana ki nga waahanga rereke o taua mahi.Ko te SMT te mahinga katoa o te whakaemi i nga waahanga hikohiko tika ki te mata o te poari porowhita taiapa (PCB).Kei roto i tenei mahinga he maha nga waahanga, penei i te tuku i nga waahanga tika, ka hoko i a raatau, ka whakamatau i te hua whakamutunga kia pai ai te mahi.

I tetahi atu taha, ko nga taputapu Maunga Maunga (SMD) nga waahanga hiko takitahi i hangaia mo tenei momo huihuinga.Kaore i rite ki nga waahanga tawhito i roa nei e piri ana ki nga kohao i te poari, he papatahi nga SMDS, he ara poto, he aukati ranei e hokona tika ana ki te mata o PCB.Kei roto i nga SMD he momo momo waahanga, penei i nga kaiwhaiwhai, me nga waahanga taapiri (me nga waahanga whakauru (me te mea he iti ake nga taputapu hiko hou.Na, ko te SMT te tikanga nui, e tohu ana te SMD ki nga waahanga motuhake e whakamahia ana i taua mahi.

Wāhanga whakamutunga

Hangarau Hangarau Matapihi (SMT) me te Maunga Maunga (SMDS) kua oti te whakarereke me pehea te hanga hiko, kia pai ake ai te hanga.Ko te nekehanga mai i te hangarau tawhito-tawhito ki te SMT kua awhina i te hanga hikohiko iti ake me te whakapai ake i te huarahi katoa ki te hanga.Ahakoa ko nga wero a SMT, penei i te hiahia kia tupato i te wa e whakatika ana, e whakakapi ana ranei i nga waahanga me te tere o te hanga, me nga taputapu roaMo te maha o nga hua.I te mea kei te haere tonu te hangarau ki te ahu whakamua, ka mau tonu te mahi a SMT ki te whai waahi ki te heke mai o te hikohiko, he kaupapa whai kiko.Ma te ako ake mo te SMT me te SMD, ka pai ake ta maatau ki te maioha me pehea te hanga o nga taputapu hiko i nga ra katoa.

Nga Pātai Auau Tuarua [FAQ]

1. He aha nga painga o te SMT, SMD ranei?

I tukuna e SMT me te SMD te painga o te hanga taputapu hikohiko iti ake me te kaha ake.Ka whakawhiwhia e ratou mo te tere tere me te iti ake o te mahinga na te mea ka taea te whakamahi i nga miihini ki te tuku aunoa i nga waahanga.Ka pai ake hoki tenei tikanga kia pehea te mahi o nga taputapu me te roa o te roa.Hei taapiri, ka taea e SMT nga waahanga hei whakanoho ki nga taha e rua o te poari tuuturu, te penapena waahi.

2. He aha nga mahi a SMT?

Ka whakamahia te SMT ki te waahi i nga waahanga hiko i runga i te mata o te poari porohita.Ka awhina tenei mahi ki te waihanga i te iti ake, ma te maamaa, me nga waahanga hiko hiko.Ka tere ano te whakaputa me te utu whakaheke i nga utu ma te tuku miihini ki te hapai i te huihuinga.

3. He aha nga Maakuku Hangarau Hangarau Hangarau?

Ko nga waahanga SMT ko nga waahanga iti iti i hangaia hei whakanoho ki te mata o te poari tuuturu.Kei roto i enei ko nga mea e rite ana ki nga kaiwhakamaori, ki nga kaiwhakaari, inductors, inductors, transtars, diodes, me nga waahanga whakauru (ics).He poto nga waahanga o enei waahanga, he aukati ranei e hokona tika ana ki te poari.

4. He aha i whakamahia ai e te SMD?

Whakamahia ai te SMD na te mea ka awhina ia kia iti ake nga taputapu hiko, kia pai ake, kia pono ake.Ma te whakamahi i nga SMDS, ka taea te whakaiti i te rahi o nga waahanga hiko, he mea whai hua hei hanga i nga taputapu taapiri penei i te atamai me nga rorohiko rorohiko.Ka taea hoki e ia te whakariterite aunoa, e whakaiti ana i nga utu whakaputa me te whakarite i te kounga rite tonu.

5. He aha te rereketanga i waenga i te SMD me te SMT e piki ana?

Ko te SMD e tu ana mo te taputapu Maunga Matapihi, ko nga waahanga iti e whakamahia ana i roto i te hiko e whakanohoia ana ki te mata o te poari porohita.Ko te SMT e tu ana mo te Hangarau Matapihi, koinei te tikanga, he mahinga ranei e whakamahia ana hei whakanoho i enei waahanga SMD ki runga i te poari.Na, ko te SMD e tohu ana i nga waahanga ano, ko te SMT te tikanga o te whakanoho ki te poari.
