Ko nga tauira o te Norton nga kaupapa me nga tauira aratohu

Mena kua titiro koe ki tetahi huringa matatini ka miharo me pehea te whai tikanga o te kaupapa a Norton.Ka whakawhiwhia ki a koe he huarahi ki te whakatikatika i tetahi waahanga katoa o te huringa ki tetahi mea ngawari ake ki te mahi.Engari ki te whakawhiu i nga waahanga maha, ka whakakapihia e koe he puna korero noa me te arai i te pullel.Ma tenei ka tere ake te tarai ki te tātari i te ahua o te waa me te mahi tika, ina koa ka rereke te kawenga.Ahakoa kei a koe nga waahanga akoako ako, e rapu ana ranei i te huarahi pai ake ki te whakaoti rapanga, ka taea e tenei tikanga te maarama me te whakahaere.I roto i tenei tuhinga, ka ako koe he aha te kaupapa a Norton ko te, me pehea te tono, me te aha e whai hua ai mo te tātari huringa ngawari.Ko nga mea katoa e whakamarama ana i nga taahiraa kia taea ai e koe te whai ake.

Pūtea kōrero

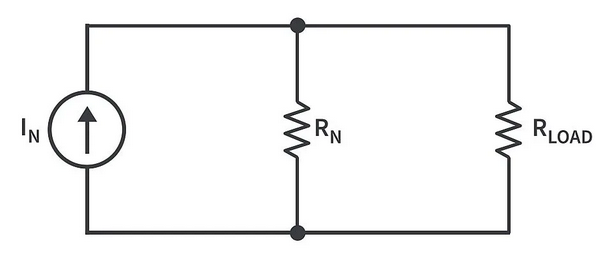

Whakaahua 1. Ko te kaupapa a te Norton i roto i te tātaritanga tuuturu

He kupu whakataki ki te kaupapa a Norton i roto i te tātaritanga tuuturu

Ko te kaupapa a Norton Ko te taputapu awhina i te wa e mahi tahi ana me nga waahanga hiko, ina koa kei te hiahia koe ki te whakatika i tetahi huringa matatini kia pai ake ai te tātari.Ko te whakaaro kei muri ko tera Tetahi-a-rohe hiko Ki nga kaiwhakamaori me nga puna ka taea te whakakapi me te putanga ngawari e rite ana ki te ahua o te taumaha.Ko tenei putanga ngawari e kiia ana ko te Norton Porowhita rite.

Engari ki te whakawhiu me te whatunga raru o nga waahanga, ka taea e te kaupapa a Norton te aro atu ki tetahi waahanga i hangaia noa atu Kotahi te puna o naianei i roto i te rite ki te kaiwhakamaori kotahi.Ka taea e koe te hono atu i to kawenga ki tenei putanga ngawari me te ngawari ki nga mea penei i te maha o nga rerenga o naianei, he aha te putake o tera waa.

He pai rawa atu tenei tikanga me nga waahanga porowhita rārangi pōti-Ko te tikanga ka whai ratou i te ture o Ohm kaore e whai kiko ana i nga waahanga penei i te aukati i te hunga kore-a-iwi.He huarahi pai ano hoki hei whakataurite ki te kaupapa a te Thevennin, e rite ana ki tetahi mea engari ka whakamahia e ia puna ngaohiko i roto i te raupapa me te kaiwhakaora hei utu.

Ma te maarama ki te kaupapa a Norton ka whakawhiwhia ki a koe he huarahi hou ki te tirotiro i nga porowhita, ka kaha ake te whakahaere o te paerewa me te tātari.He tino whai hua ina whakamatautau ana koe i te rereke utaina nga tuukino Ka pa ki te waahi, mai i te wa i kitea ai e koe te tohu Norton, kaore koe e haere ki te tātari tonu i nga wa katoa ka huri te kawenga.

Me pehea te whakamahi i te kaupapa a Norton i roto i te ara?

I mua i te whakamahi i te kaupapa a Norton, he mea nui kia mohio ko te mahi anake me nga waahanga raina.Ko te huringa ahotea te waahi kei hea te huringa o naianei me te tirotiro i te whanaungatanga-raina-kore, kaore he pakiaka tapawha, he waahanga taketake ano he arai, he kaiwhakarato, me te Induct.Koinei te tikanga o tetahi o nga waa o te waa, ko te tatauranga ranei e tohu ana koe, he rite tonu ta matou e hiahia ana i te wa e ngana ana ki te ngawari me te mohio ki nga waahanga.

Ko te kaupapa a Norton ka uru mai i te wa e ngana ana koe ki te whakaaro me pehea te taumaha o te aukati-rite ki te whatunga nui ake.Engari ki te whakatika i nga huringa katoa i nga wa katoa ka huri te kawenga, ka taea e koe te huri i te toenga o te huringa ki tetahi mea tino ngawari: he puna hou i roto i te waa.Koinei te mea e kiia ana ko te Norton e rite ana.

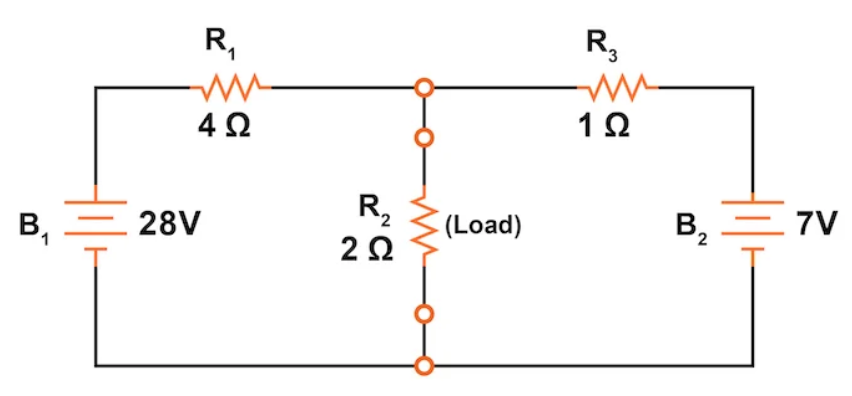

Whakaahua 2. Ko te SportItatic a tawhio mo te whakamarama i te kaupapa a Norton

Ki te pai ake nga mea, ka haere maatau i tenei kaupapa ma te whakamahi i etahi atu waahanga taapiri penei i te peka o te peka, te hirahira, a te rangatira o Millman.Ko te piri tonu me te tauira ano e taea ai e koe te whakataurite me pehea te mahi o nga mahi rereke i runga i te raru ano.He pai ake te maarama ki a koe mo tehea tikanga ka ngawari ake, ka whai hua ranei i runga i te ahuatanga.

Anei he tirohanga tere ki aua tikanga:

Te Wahanga o naianei Ko te tikanga o tenei wa - o tenei huarahi

Ko tenei tikanga e kawe ana i tenei wa ki nga peka katoa i te waahi porohita.Whakamahi koe Te ture a Ohm me Te ture o te Kirchhoff ki te hanga whārite.He maamaa engari ka uru atu ki te katoa o te Match mena he maha nga manga o te porowhita.

Tikanga o naianei - i nga wa o te waa

I konei, ka tohua e koe tetahi o nga wa katoa ki ia peka, kaua ki ia manga.Mā te whakamahi Ko te ture a Kirchhoff, he iti ake te taunga i te huarahi o te peka.He pai te mahi mo nga waahanga me te kore e whakawhiti waea.

Te kaupapa o te kaupapa - kotahi puna i te wa

Ko tenei tikanga ka pakaru i te huringa ki te tirotiro kotahi te mana kaha i te wa kotahi, ka huri i etahi atu.Ka whakatauhia e koe mo te paanga o ia puna, na Tāpirihia nga hua katoa Ki te tiki i te pikitia katoa.

Ko te kaupapa a te Thevenin - te putanga ngaoti

Ka whakatikatika koe i tetahi waahanga o te huringa ki roto Kotahi te puna ngaohiko me te kotahitanga kotahi i roto i te raupapa.He tino pai ki te whakamatautau i nga kawenga rereke na te mea ka rite te ara ngawari.

Ko te kaupapa a Millman - he ngawari te whakaputa i nga punaha whakarara

Whakamahia mo nga huringa me He maha nga puna o te ngaohiko, Ko te tauira a Millman e whakakotahi ana i roto i te kotahi ngawari noa.He tere, he pai hoki ki te whakaoti i enei huinga.

I te mutunga o tenei mahi, ka kite koe i te kaha o te kaupapa o te Norton me te waatea, ina koa ka tātarihia nga tikanga kawenga maha.Ka awhina te whakaheke i te maha o nga mahi tukurua ka hoatu ki a koe he huarahi ngawari ki te tiro i te rere o nga rerenga o te waa.

Te Maarama ki te Huringa Tika Norton

Ko te kaupapa a Norton ka taea e koe te tango i tetahi waahanga porowhita ka pakaru ki raro i tetahi mea ngawari ake ki te hapai.Ko te kaupapa matua ka taea e koe Tangohia te pepeke kawenga mai i te ara taketake me te whakakapi i nga mea katoa me te Kotahi te puna o naianei i roto i te rite ki te arai.Ko tenei putanga ngawari e kiia ana ko te Norton Tika Tika, a ko te rite ano te ahua o te waahi taketake ina hoki kua tuhia te kawenga.

Ma te mahi i tenei, kaore koe i te whakarereke me pehea te maarama ki te maarama me te tātai i nga uara penei i te utaina, i te waatea ranei.Ka taea e te kaiwawao uta i runga ano i tenei tohu Norton, a na te mea kua uru inaianei ki tetahi huinga tuuturu taketake, ko te rapu i nga uara e tika ana ko te ngawari noa.Kaore koe e whai ki te whakahaere i nga waahanga taketake katoa i nga wa katoa.He tino awhina tenei mena kei te tarai koe i nga uara kawenga rereke, na te mea kua oti koe te hanga i te Norton e rite ana, ka taea e koe te whakahoki ano.

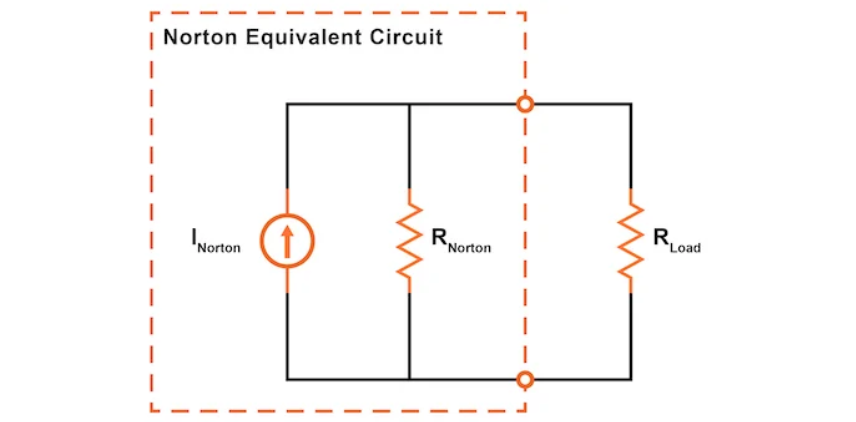

Whakaahua 3.

Ka titiro koe ki te tohu Norton, mahara ko te Pūtaiao o naianei Ka takaro i tetahi mahi motuhake-e pana ana i te waa o te waa na roto i te waahi, te whakatikatika i tana ngaohiko kia tika ai te pupuri i tera waa.He rereke tenei i te puna ngaohiko, e ngana ana ki te pupuri i te ngaohiko tonu ahakoa he aha.Koina te take i pai ai te mahi a tenei tauira mo nga waahanga ka nui ake te mahi o te ao o naianei ki te tātari i te ngaohiko.

Na, ma te whakamahi i te Norton e rite ana ki a koe He maamaa me te ngawari Te huarahi ki te ako me pehea te mahi a te huringa, ina koa i te taumaha.Ka whakaitihia te matatini i te wa e whakaatu tonu ana i nga hua tika, a na reira ka pai ai te taputapu i roto i te tātaritanga tuuturu.

Hipanga ki te rapu i nga waahanga rite norton (o naianei me te ātete)

Ko te kaupapa a te Norton ka hoatu he huarahi ngawari ki te tango i tetahi huringa matatini ka huri ki te ahua ka ngawari ake te mahi.He tino awhina tenei i te wa e hiahia ana koe ki te mohio he pehea te rereke o nga kaiwhaiwhai i te waahi kaore i te haere i roto i nga tatauranga katoa i ia wa.Ko te tikanga o te rapu i te tohu Norton e uru ana ki etahi waahanga maamaa.Kei roto i enei ko te tautuhi me te tango i te arai uta, te rapu i te Norton i naianei, ko te tātai i te aukati Norton, ka mutu te tuhi i te aratohu Norton.Me haere maatau i roto i enei huarahi ka ata haere, ma te whakamahi i tetahi huarahi whaitake me te pupuri i nga mea ngawari.

Hipanga 1: Tangohia te aukati kawenga

Ko te mea tuatahi ka mahi koe ko te kimi i te utaina te arai -Ko te waahanga o te waahi ka aro atu koe. Kei te hiahia koe ki te mohio ki te mohio o te waa o naianei ranei.Ina kua tautuhia e koe, Tangohia te pepeke kawenga Tuhinga ka whai mai.Ka mahue tenei i te toenga o te huringa, a inaianei kua neke to arotahi ki nga mea katoa e toe ana.

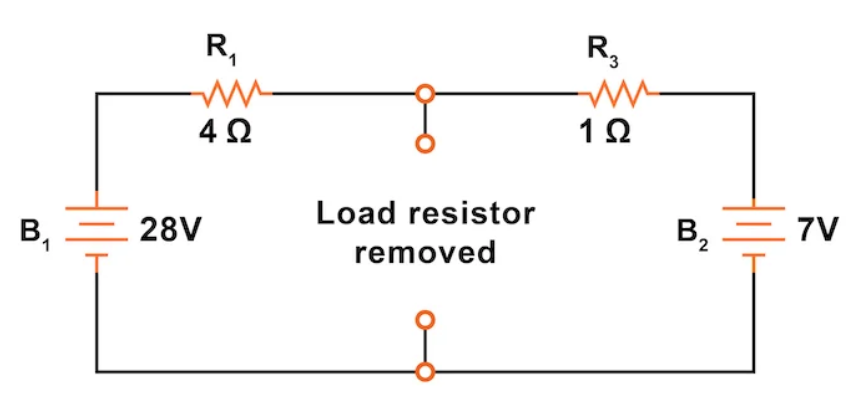

Whakaahua 4. Tango i te arai uta

Ki te kawenga ka tangohia, ka waihohia e koe me nga waahanga tuwhera e rua kei hea te kaiwhakamaori.Koinei nga tohu i waenga i a koe ka hangai i to tohu Norton tika.He mea nui ki te mahi i tenei taahiraa i te mea na te mea ko nga tatauranga katoa e whakawhirinaki ana ki te ahua o te porowhita Ki te kore he kawenga honoa.

Hipanga 2: Rapua te Norton i naianei

Inaianei kua nekehia atu te kaimau kawenga, ko te mahi i muri mai ko te kimi i te Norton o nāianei (Inorton).Ko tenei korero e whakaatu ana i te nuinga o te rere Mena ka hono koe i tetahi waea tino (he waahi poto) i waenga i nga waahanga e rua e tuwhera ana i te arai i te kawenga e whakamahia ana.Ma te mahi i tenei, kei te hanga koe i tetahi huarahi o te aukati kore, ka taea e koe te tātai i te waa katoa e pana ana te huringa i taua huarahi.

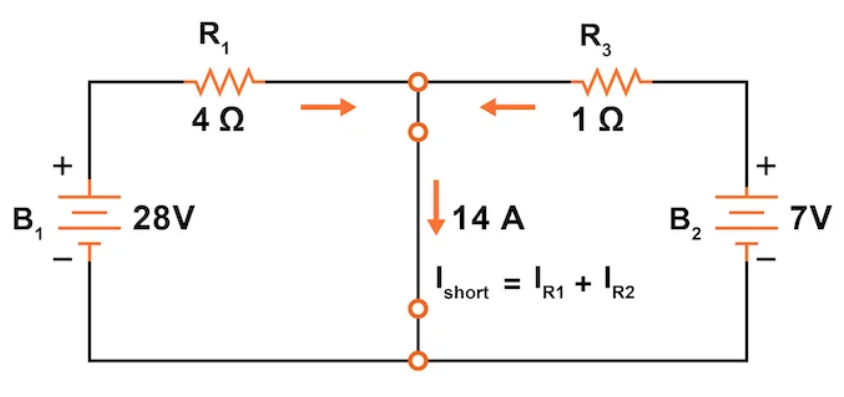

Whakaahua 5. Tātaihia te Norton Norton

He rereke tenei taahiraa mai i taau e mahi ana i roto i Ko te kaupapa a te Thevenin, Ki te kore e moe i nga rerenga, ka waiho e koe te whakatuwhera me te tātai i te ngaohi puta noa i a raatau.Anei, kei te mahi maatau i te taha-Hangaia e koe he hononga tika me te ine i te waa na roto.

Kia wahia e tatou te tatauranga.

Kei roto i te huringa i roto i tenei tauira nga manga e rua:

Kotahi te peka he 28 V Pūtake a a 4 ω Whakawhiwhi (R1)

Ko tetahi atu manga kei a 7 V Puna a a 1 ω Whakawhiwhi (R2)

Ko te mea i waenga i te R1 me te R3 ka poto rawa atu ki nga pito kino o nga puna o te ngaohiko.Hei tā Ko te ture o te Kirchhoff, ko te katoa o naianei na roto i te poto ko te nui o nga peka o ia peka takitahi:

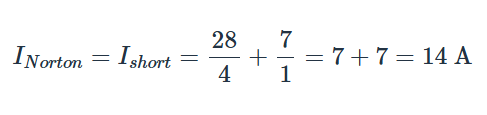

Inaianei tono Te ture a Ohm Ki ia peka inaianei:

Na, ko te katoa o nga waahanga-poto noa nei:

Tenei 14 he mea tena Puna take norton ka tohaina i roto i te huringa whakatikatika whakamutunga.Ko te uara matua e whakaatu ana he pehea te kaha o te aratohu taketake e rere ana i te waa ka tuwhera katoa te ara mo te rere.

Hipanga 3: Tahuri nga puna kaha

Kia kitea te Te ātete o te Norton, inaianei me titiro e koe te ahua o te huringa i te wa katoa Kua whakakorea nga puna kaha.Ko te tikanga tenei whakakapi Nga puna matao me te porotaka poto (he waea noa) me te Nga puna o naianei me te Whakatatuwhera Matapihi (he wehenga i te raina).

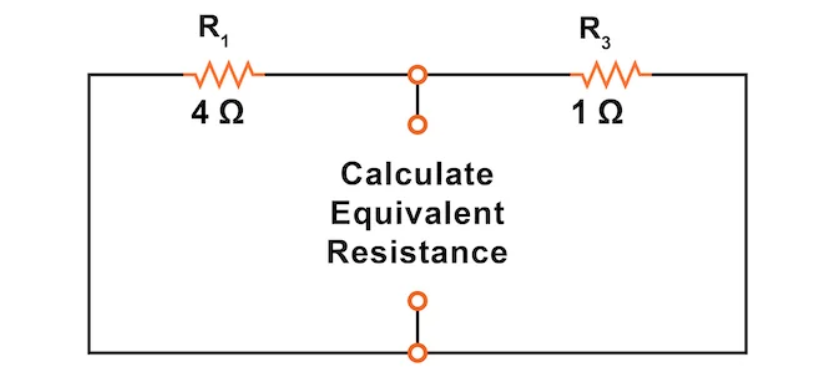

Whakaata 6. Whakakapihia nga puna kaha i te waahi

Ko te mahi i tenei ka taea e koe te kite i te patoitanga anake kei roto i te whatunga i waenga i nga waahanga tuwhera e rua.He tikanga tino noa kaore i te whakamahia anake i te kaupapa o te Norton engari kei roto hoki Te Avehin me tino whai kiko Tikanga.Kei te tango koe i nga puna hiko kia taea ai e koe te aro ki te Te waahanga o te waahi o te waahi.

Hipanga 4: Mahi ki te aukati i te Norton

Ka mutu ana koe i nga puna kaha katoa i te huringa-Ko nga puna o te ngaohiko ka whakakapia me nga waahanga poto me Ko nga puna o naianei ka whakakapi i nga waahanga tuwhera-Kua rite koe ki te rapu i te Te ātete o te Norton.Ka mahia tenei ma te tātai i te katoa o te ātete e kitea ana i waenga i ngā tohu e rua i te wā i honoa ai te kaiwawao utaina.

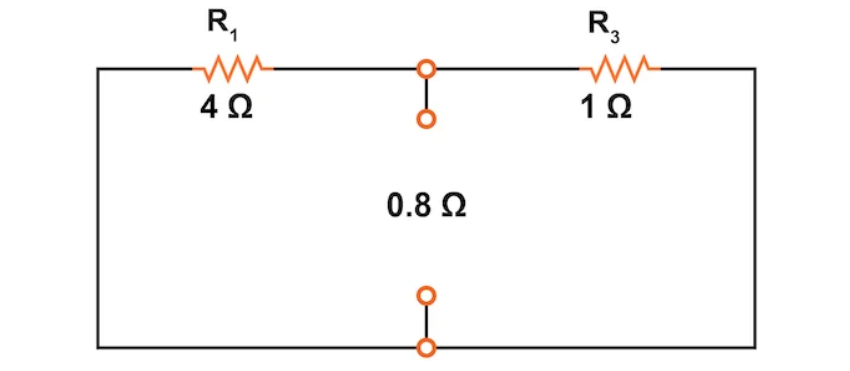

Whakaahua 7. Tātaihia te ātete o te Norton

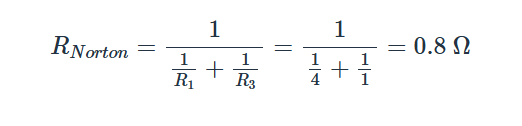

I roto i te tauira kua homai, ka poto te puna o nga ngaohiko, nga kaihopu R1 (4 ω) me R3 (1 ω) inaianei kua tika i waenga i nga waahanga tuwhera.Ki te kitea te toenga rite o nga kai-pitihana e rite ana ki te rite, whakamahia tenei tātai:

Na, te Ko te whakaekenga o te Norton e rite ana ko te 0.8 ohms, a ko tenei uara ka riro ko te Whakanoho ki te rite me to Puna take norton I roto i te huringa ngawari.E tohu ana me pehea te aukati o te whatunga tuuturu o nga waahanga o naianei mai i te tirohanga o te kawenga.

Hipanga 5: Tuhia te ara tika o te Norton

Inaianei kei a koe te tokorua Norton I naianei me te Te ātete o te Norton, kua tae ki te waa ki te whakauru i nga mea katoa.Tuhia he huringa me te Pūtaiao o naianei (me te uara o te inorton) i roto i te rite ki te tautia (me te uara o RNorton).Na, ka hono ano to taketake utaina te arai ki nga waahanga e rua.

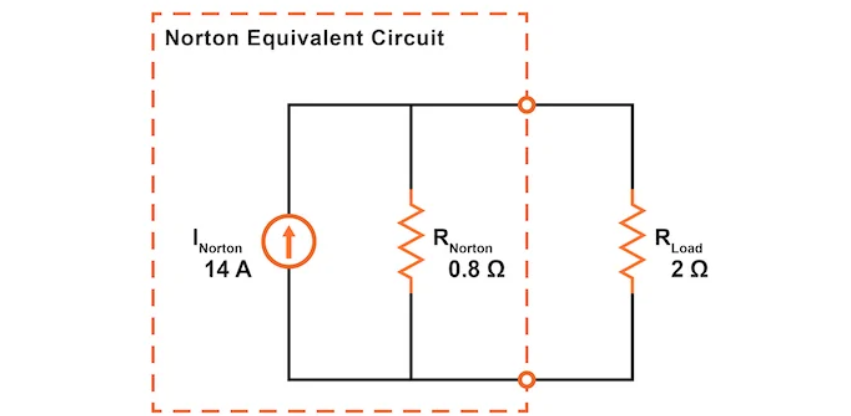

Whakaata 8. Tuhia te ara tika Norton

Ko tenei huringa hou ko to Norton Tika Tika, a ko te rite ano te rite o te raima taketake tae atu ki te take e pa ana ki te kawenga.Ko te painga nui ko te mea ka taea e koe te whakamahi Aratauranga Parallel Ture ki te tātai i te waa me te ngaohiko i roto i te kawenga.Mena kei te hiahia koe ki te whakamatautau i nga uara kawenga rereke, kaore e tika kia haere ano i nga hikoinga katoa.Whakakapia noa te arai uta ki te uara hou me te mahi i te tātaritanga tere tere.

Ma tenei mahi ka ngawari ake te ako me pehea te whakautu a te huringa i raro i nga tikanga rereke me te kore e whakahoki i nga tatauranga matatini.

Ma te whakamahi i te aratohu Norton hei tātari i te uta

Ka oti ana koe i nga waahanga katoa hei hanga i te ara tika Norton, kei te whakamahi te waahanga whakamutunga ki Te tātari i te whanonga o te aukati utaina.Koinei te mea e huihuia ana nga mea katoa, ka kite koe i te awhina i tenei tauira ngawari.Na, ko te punaha o te Norton me te aukati norton kei te waahi, kua oti te whakatuwhera i te aukati utaina, ka ngawari te huinga katoa Te Huringa Parallel.

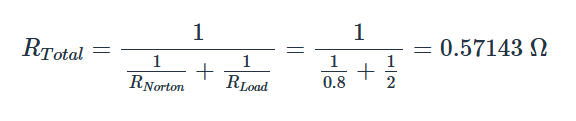

I roto i tenei puka, ka kitea te waa na roto i te kawenga me te ngaohiko puta noa i te reira he tere.Ko nga mea katoa e hiahia ana koe ko te aukati katoa i kitea e te puna o naianei, ko te whakakotahitanga o te whakariterite o Takenga mai me te utaina te arai.Ka taea e koe te tātai i te whakamahi i te tātai:

Ma tenei uara o te whakaeke katoa, ka taea e koe te whakamahi inaianei Te ture a Ohm Ano hoki ki te rapu i te katoa o te ngaohiko me te waa na roto i ia tuumotu.Mai i te mea he waahi tuuturu, ko te ngaohiko puta noa i nga tuururu e rua (r_{Takenga mai} ko te kawenga) te rite.Mai i te Norton i naianei (14 a), ka taea e koe te tarai me te whakaaro e hia nga mea e haere ana i roto i ia peka.

Mo tenei keehi, ka puta ke te Ko te aukati i te aukati te 4 o naianei, me te maturuturu maturuturu puta noa i te 8 V. Koinei nga uara matua e rua e aro nui ana koe - he aha te nuinga o te waa e rere ana i to uta me te aha ka kitea e ia.

	Rnorton	Raupawhiti	Pupūtanga	Wae
K	8	8	8	K
Ahau	10	4	Rongo 14	He
R	0.8	2	0.57143	Ω

He rite ki te kaupapa a te Avennin, kaore koe e manukanuka ki te toenga o te ara.Te Ko nga uara noa iho Ko te hunga e pa ana ki te kawenga.He ngawari ake tenei ki te tātari, ina koa ki te whakamatau koe me nga uara kawenga rereke.Kaore koe e whai ki te whakahoki i nga tatauranga katoa-whakauru noa i te kawenga hou ki te Norton rite ki te Norton e rite ana ki te whakaoti i tetahi papa-a-papa-a-papa.Ka penapena te wa, ka pupuri i nga mea ngawari.

Wāhanga whakamutunga

Ko te kaupapa a Norton e homai ana ki a koe he huarahi ngawari me te whai hua ki te mahi tahi me nga waahanga hiko.Engari ki te whakawhiu i te huringa nui, uaua i nga wa katoa ka hurihia e koe te kawenga, ka taea e koe te whakakapi ki tetahi mea ngawari ake ki te whakahaere-a puna inaianei i roto i te rite ki te arai.Ko tenei putanga hou e rite ana ki te taketake, engari he maamaa ake te maarama me te mahi.

I roto i tenei tuhinga, i ako koe i nga waahanga e rima e tika ana ki te tono i te kaupapa a Norton:

• Tangohia te pepeke kawenga ka whakakapihia me te waahi poto.

• Tātaihia te Norton Norton, e rere ana i te poto.

• Tahuri nga puna kaha katoa-Voltage puna ko nga waea, a ka pakaru nga puna o naianei.

• Rapua te aukati Norton Ma te titiro ki te katoa o te whakaeke i waenga i nga tohu tuwhera.

• Tuhia te huringa Norton whakamutunga, hono ano hoki te kawenga me te tātari i te whakamahi i nga ture papaaho ngawari ngawari.

Ma te whakamahi i tenei huarahi, ka taea e koe te whakaatu tere me pehea te whanonga kaore e tiimata i nga wa katoa.Ahakoa kei te whakamatautau koe i nga uara rereke, ki te ngana noa ranei ki te maarama me pehea te mahi a te kaiwhakaari o Norton, ka pai ake te mahi.He taputapu ngawari tenei mo te whakarite i nga waahanga me te wa penapena i te wa e whiwhi ana i nga hua tika.
