XC4VLX100-10FFG1148C FPGA: Nga waahanga, nga taatai, nga tono me nga Aratohu Programming

Mena kei te mahi koe me nga hoahoa mamati matatini, te XC4VLX100-10FFG1148C ka whakawhiwhia e koe te mana me te ngawari ki a koe.Ko tenei miihini FPGA e kaha ana ki te arorau i hangaia, me te maha o nga mea i hangaia, me te maha o nga titi, he pai ki te tono tono.I roto i tenei aratohu, ka ako koe mo ona ahuatanga, mahi, nga tikanga mo nga waahanga, nga waahanga papatono, nga mea me nga papa, me te papamuri papamuri.

Pūtea kōrero

He aha te xc4vlx100-10ffg1148c?

Te XC4VLX100-10FFG1148C Ko te FPGA-mahi nui mai i Xilinx (AMD), no te whanau Virtex-4 LX i hangaia i runga i te kaupapa parahi 90 NM.I hangaia tenei taputapu mo te whakatinanatanga arorau mata matatini, ko tetahi waahanga o te raupapa LX e whakanui ana i nga rauemi arorau me te kore e tere haere-tere.I tautuhia e tona kohinga 114-pōro FCBGA me te whakatauranga pāmahana ahorangi, he tohu mo tetahi o nga whiringa kaha-teitei i roto i te raina LX.

Kei te titiro mo XC4VLX100-10FFG1148C?Whakapā mai ki a maatau ki te tirotiro i nga taonga o naianei, te waa arataki, me te utu.

XC4VLX100-10FFG1148C āhuatanga

• Te kaha arorau nui

Ko te XC4VLX100-10FFG1148C e whakarato ana i te 110,592 arorau arorau, te whakamahi i te whakatinanatanga o nga hoahoa mamati matatini i runga i te taputapu kotahi.Ko tenei mana arorau nui e pai ana mo nga mahi tukatuka me nga mahi whakahaere nui.

• Whakanohia me te Whakamatau Tomo

Ka uru atu ki te 4.22 nga mihinare o te mahara, te whakakotahi i te RAM me te RAM tohatoha.E tautoko ana tenei hoampati maumahara ki te rokiroki raraunga tika, te pehanga, me te tukatuka i runga i te maramara kaore he hiahia mo te maharatanga o waho.

• He rahi te / o rauemi

Ko te taputapu e tuku ana i te 768 kaiwhakamahi i / o Oti, hoatu ngawari ki te atanga me nga waahanga me nga punaha o waho.Ko enei / IS e tautoko ana i te whānuitanga o nga paerewa ma te waahanga atletio ™, te whakarei ake i te honohono poari-a-papa.

• Te nui o te mahi

Te whakahaere i te huringa 1.2 V E tautoko ana te FPGA i te karaka o te ao tae atu ki te 500 mhz, te whakaputa i nga mahi arorau tere.Ma tenei e whakarite te mahi pono ki te tono tono tere-tere.

• Rangi o te pāmahana arumoni

I whakatauhia mo te 0 ° C ki te +85 ° C, kua hangaia te taputapu mo nga taiao arumoni.Ka mau tonu te whakatutukitanga o nga tikanga whakahaere mo te ahumahi me nga punaha whakauru.

Ko nga tohu a te Karere Tohutoro

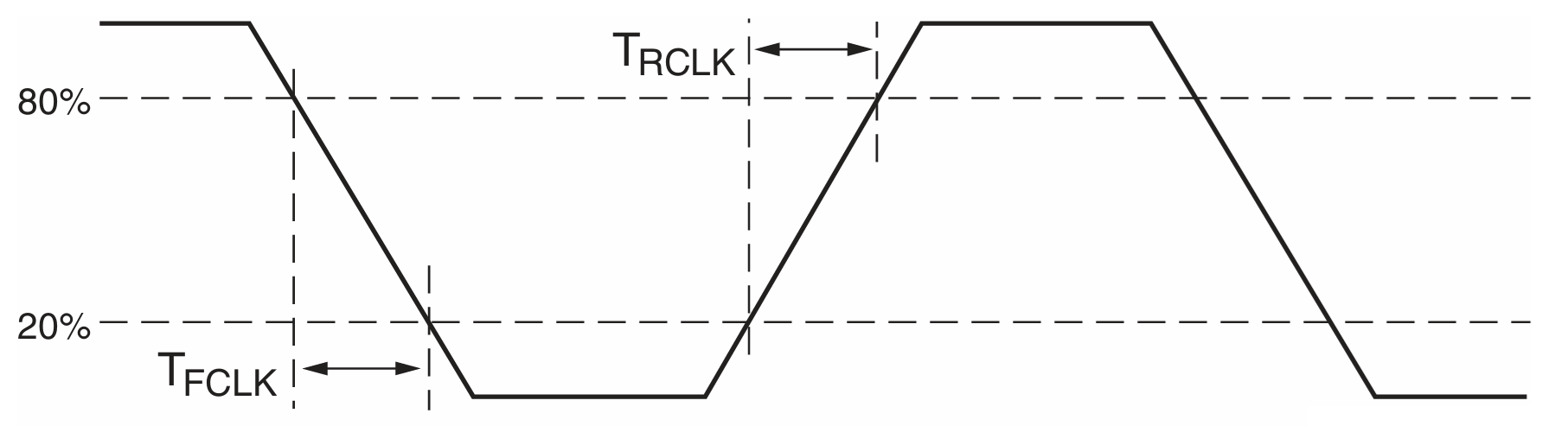

Ko te hoahoa e whakaatu ana i te ara o te karaka me te roa o te waa mo te xc4vlx100-10ffg1148C, e arotahi ana ki a T_Rclk (ara wa) me t_Fclk (Te wa hinga) i waenga i te 20% me te 80% taumata o te tohu o te karaka karaka.E whakaatu ana i te tere o te whakawhitinga o te karaka mai i te iti ki te teitei me te teitei ki te whakaiti, he pai ki te pupuri i te pono o te FPGA.Ko te tikanga o enei waahanga ka whakarite tika i te tukutahi o nga arorau o roto me nga atanga o-waho.I roto i te XC4VLX100-10FFG1148C, ko te pupuri i te pikinga tika me te hinganga he mea nui mo te mahinga tere-tere me te whakaiti i te wehewehe tohu.

Tatūnga whakamātautau whanui

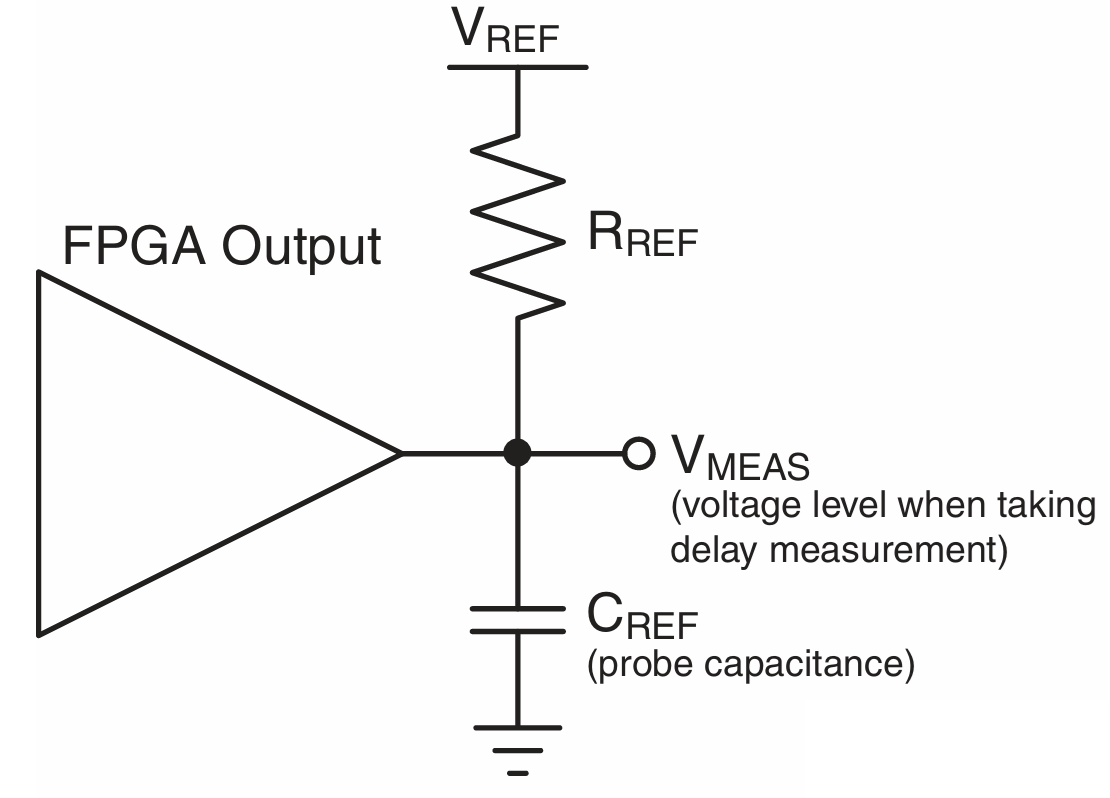

Ko te hoahoa e whakaatu ana i te tatūnga whakamātautau whanui i whakamahia hei ine i nga mahi whakahekenga me nga tohu tohu o te XC4vlx100-10ffg1148C FPGA.He kaiwhakaora tohutoro (r_Kāore) me te capacitor (c_Kāore) hono ki te putanga FPGA, me te v_Mea e tohu ana i te taumata ngaohiko ka tangohia nga inenga.Ko tenei kohinga paerewa e whakarite ana i te inenga tika me te tika o te whakawhiti i te whakawhiti tohu puta noa i nga taiao whakamatautau.Mo te XC4VLX100-10FFG1148C, he mea nui tenei mo te whakamana i te tere-o / o te mahi me te whakarite kia tutuki i te taputapu nga whakaritenga mo nga tono tuuturu i nga tono tuuturu.

XC4VLX100-10FFG1148C Whakariterite

Tuhinga	Parapara
Kaimahitaonga	AMD / XILINX
Rārangitanga	Virtex®-4 LX
Whiu	Heri
Wahanga Mana	Kakama
Te maha o nga tapanga / clbs	12288
Te maha o nga huanga / cauns	110592
Tapeke RAM e pa ana	4423680
Tuhinga o mua	768
Ngaohiko - toha	1.14 v ~ 1.26 v
Momo Momo	Maunga Matapihi
Pāmahana whakahaere	0 ° C ~ 85 ° C (TJ)
Paati / Take	1148-BBGA, FCBGA
Ko te kete taputapu taputapu	1148-FCPBGA (35 × 35)
Tau hua hua	XC4VLX100

XC4VLX100-10FFG1148C Tono

1. Te tukatuka tohu matihiko (DSP) nga punaha

Ko te xc4vlx100-10ffg1148C kei te pai te whakatinana i te mahi algorithms nui o te mahi algorithms ki tana kaha arorau nui me te mahara.Ka taea e koe te hanga i nga paipa tukatuka ritenga e mau ana i nga whakaurunga kaha i roto i te waa.Ma tenei ka pai ake mo nga tono penei i te tukatuka i te ahua, nga punaha radar, me te tātari matatau.

2.

Ma te hoaahi o tana hoaahi, ka whakamahia te taputapu ki te whakatere i nga mahi a-ringa penei i te whakahaere i nga tikanga, te whakahaere pahi, me te toha i nga taputapu.Ma te huri i nga mahi mai i te raupaparorohiko ki te papanga FPGA, ka whakapai ake i te whakautu ki te punaha.Ma tenei ka taea te arotau i te mahi i te wa e mau tonu ai te whakakao hoahoa.

3. Nga taputapu whakawhitiwhiti me nga taputapu whatunga

Ko te FPGA's High I / O Te Taumaha me te Manaakitanga e tika ana mo nga hanganga whakawhitiwhiti korero, tae atu ki nga huringa, pouara, me nga piriti piriti.Ka taea e ia te whakahaere i nga kawa o nga hononga matatini me nga raarangi raraunga-nui ki te iti o te waatea.Na tenei ka pai ake te whiriwhiri mo nga punaha tuara me nga punaha pokapū raraunga.

4. Ko te hoko raraunga tere-tere me te tukatuka

Ko te xc4vlx100-10ffg11488C e kaha ana ki nga tono e hiahia ana ki te hopu raraunga tere me te tukatuka, penei i te taonga me nga taputapu pūtaiao.Ko ona mahara me nga rauemi arorau ka taea e te mate paitini me te ngawari o te raraunga raraunga.Ma tenei ka whai hua te whakahaere i nga raraunga raraunga nui i roto i nga taiao.

XC4VLX100-10FFG1148C nga waahanga rite

Tautanga	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10ff1148C	XC4VLX100-10ffG1513C	XC4VLX100-12FFG1148C
Kaimahitaonga	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Whānau	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Te kaha o te arorau	110,592 pūtau	110,592 pūtau	110,592 pūtau	110,592 pūtau	110,592 pūtau	110,592 pūtau
Momo Pakihi	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Taio	1148	1148	1148	1148	1513	1148
Tohu tere	-10	-10	-11	-10	-10	-12
Te tohu pāmahana	Tauhokohoko (c)	Ahumahi (i)	Tauhokohoko (c)	Tauhokohoko (c)	Tauhokohoko (c)	Tauhokohoko (c)
Ngaohiko matua	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v
Rangi o te pāmahana	0 ° C ki te +85 ° C	-40 ° C ki te +100 ° C	0 ° C ki te +85 ° C	0 ° C ki te +85 ° C	0 ° C ki te +85 ° C	0 ° C ki te +85 ° C
Rerekētanga	Waahanga turanga, PKG Paerewa	Tautoko Te Ahumahi	Te Tohu Tere Tere	Te tohu "G"	He nui ake te kete, atu i / O	Te tere tere tere i roto i te raupapa

XC4VLX100-10FFG1148C TIKI

I mua i te whakariterite i te XC4VLX100-10FFG1148C, me whakarite e koe kia pai te whakarite i to taiao whanaketanga me to tuhinga whirihoranga.Kei te tautoko te taputapu i nga momo whirihoranga maha, na reira ko te kowhiri i te tika ka whakarite i te mahi maeneene me te angitu.

1. Me kaha te taputapu

Ka tiimata ma te tono mana ki te FPGA ma te whakamahi i nga Raina Matapihi e hiahiatia ana (VCCINT, VCCAUX, me VCC_Config).Me whakarite e koe enei volttages tae atu ki nga taumata pumau i mua i te tiimata o te whirihoranga.He pai te ahunga o te mana tika ki te karo i nga hapa tuatahi.

2. Tīpakohia te Aratau Whirihoranga

Panuku, ko nga tauira FPGA e whakaatu ana i nga titi aratau i te pikitanga o te ao_B hei whakatau ko wai te tikanga whirihoranga hei whakamahi.Ka taea e koe te whiriwhiri mai i te JTAG, pononga rangatū, rangatira rangatū, te kōwhiringa rānei, i runga i tō tatūnga.Kia mahara ki te whakarite tika nga pine Aratau, i a raatau e whakahaere ana me pehea te kakahu o te bitstream.

3. Whakatakotoria te taputapu

Ka whakakorea e te FPGA tana whakamaharatanga whirihoranga me te whakarite mo te utaina o Bitstream i te wa i te timatanga.I tenei waahanga, ko nga tohu penei i te Init_B, Gwe, me nga GT e whakamahia ana hei whakatakoto i te taputapu ki tetahi kawanatanga rongonui.Me whakarite e koe ko nga tohu tuatahi katoa e tika ana kia whakaarohia i mua i te haere tonu.

4. utaina te bitstream

Ma te whakamahi i to atanga i whiriwhiria, ka rere inaianei koe i te whirihoranga bitstream ki te FPGA.Hei tauira, ki te whakamahi i te JTAG, ka nekehia te bitstream ki te mahara whirihora o te taputapu.Ko te whakawhitinga tika me te whakaoti i te whakawhitinga bitstream e hiahiatia ana mo te kaupapa angitu.

5. Tīmata te tukanga whirihoranga

Ina utaina te bitstream, ka puta te FPGA i te aratau Shift me te timata i te waahanga whakaoho.Ko te whakahau Jstart, ko te mahi rite ranei e tarai ana i te taputapu ki te whakatau i te whirihoranga.Me tuku e koe te FPGA hei whakaoti i tenei waahanga kaore he aukati.

6. Whirihotia oti me te whakauru i te Aratau Kaiwhakamahi

Ka tirotirohia e te FPGA te pono o te Fitstream ma te whakamahi i te CRC me te, ki te whai mana, e kii ana i te tohu kua oti.Ina puta ana tenei, ka kaha te arorau o te kaiwhakamahi, ka whakahaerehia te taputapu kia rite ki to hoahoa.I tenei wa, kua oti te tukanga whirihoranga, a ko te FPGA he tino mahi.

7. whakamana kōwhiringa

Ka mutu, ka taea e koe te mahi i tetahi panui, i te taahiraa ranei kia pai ai te whakarite kia angitu te whirihoranga.Ka taea tenei te mahi ma te JTAG, i te kowhiringa ranei, i runga i te aratau i whakamahia e koe.Ahakoa te whiringa, he tino taunaki mo nga punaha hei whakaū i te whakatakotoranga tika.

XC4VLX100-10FFG1148C Painga me nga ngoikoretanga

Painga

• Ko te iti o te whakapaunga kaha o te kaha ki te 90 NM FPGAS.

• Ka tautokohia e te pakeke me te taatai ​​i te hoahoa taiao.

• Te reanga kaha-ki-utu mo tona whakatipuranga.

• Ka pai ake te hononga o te ASBL ARBLA.

• Te papaahi pono, e kitea ana mo nga hoahoa roa.

Ngoikoretanga

• I runga i te hangarau tuku iho me te iti rawa o te tautoko mo meake nei.

• Katihia nga kaiwhakamahara rangatū tere-tere i kitea i roto i nga whanau hou.

• te iti o te rahi me te ngawari ki te FPGAS hou.

• Nga wero o nga werohanga e tika ana mo te waa hua.

• Me tupato te mana me te whakahaere waikawa i te tino whakamahi.

XC4VLX100-10FFG1148C KAUPAPA KAUPAPA

Parapara	Inenga
Momo Pakihi	FFG1148 (Flip-Chip Fine-Point BGA)
Poikita Pouaka	1.00 mm
Te rahi o te tinana (L × w)	35.00 mm × 35.00 mm
Te rahi o te tinana (L × w, inihi)	1.378 i te × 1.378 i roto i
Te teitei o te kete (a)	3.40 mm (angamaheni)
Te teitei o te kete (a, inihi)	0.134 i roto i (angamaheni)
Te rahi o te kaha o te tinana	± 0.20 mm
Whānu pōro	34 × 34 (1.00 MM PUKU)
Taio	1,148 pōro
Diameter pōro (nominal)	0.60 mm
Matotoru matotoru (b)	~ 1.00 mm
Taumata Tuuturu (A1)	0.40 mm (tohu)
He nui te wera o te potae	~ 32 te tapawha MM (rohe whakarewa runga)
Momo Momo	Maunga Matapihi

XC4VLX100-10ffG114C Kaihanga Kaihanga

Ko te XC4vlx100-10ffg1148C ka hangaia e te Xilinx, he pionie i te mara o nga taputapu arorau e whai kiko ana.I te 2022, ko Xilinx te waahanga o Ami (Taputapu micro matatau), kia kaha ake ai te whakapakari i tona turanga ki nga mahi whakahiato me te hangarau whakahoahoa.Ko tenei whakaranu e whakakotahi ana i nga tohungatanga FPGA o Xilinx me te kaiarahi i te AMD, te whakarite i te tautoko mo te wa roa me nga mahi hou mo nga hua penei i te XC4VLX1148.

Wāhanga whakamutunga

Ko te XC4VLX100-10FFG1148C e tu ana mo tana tatau pūtau arorau nui, te hoahoanga mahara ngawari, te whanui, te kaha o te mahi, me te kaha o te ao.Ka tautokohia te karaka tere me te pono, he pai te whakarite mo nga tono tono i roto i te DSP, Whatunga, me nga punaha whakauru.Ahakoa e tuku ana i te pumau me te tino pakeke, e whakaatu ana i te hangarau tuku iho me nga taapiritanga me te whakatau i nga hoahoa mo te hoahoa hou.

Pdf datasheet

XC4VLX100-10FFG1148C Datasheets:

Virtex-4 fpga dc / whakawhiti i nga ahuatanga.pdf
