He aha te Flyback Diode?He pehea te mahi me te aha e hiahiatia ana e to porohita tetahi

I roto i tenei tuhinga, ka ako koe he aha te diode flyback me te aha e hiahia ana koe i roto i nga iahiko me nga relays, nga motuka, me nga solenoids.Ka mohio koe me pehea te hanga o te EMF o muri ka mutu ohorere ana te waa me te pehea e pakaru ai o taputapu whakawhiti.Ko te tuhinga e whakamarama ana me pehea te mahi o te diode flyback, me tuu e koe, me pehea te whiriwhiri i te mea tika.Ka kite ano koe i nga momo diode noa me te pehea e whakamahia ai i roto i nga iahiko.

Putumōhio

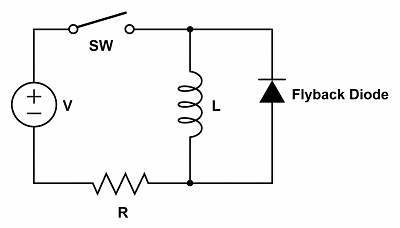

Whakaahua 1. Ririrangi Diode Circuit

He aha te Flyback Diode?

Ko te diode flyback he diode whakamarumaru e hono ana i roto i te ara iahiko arataki hei aukati i nga titaha ngaohiko teitei ina ka weto ohorere te ia.Ka kiia hoki he ngohe wira korekore, he ngohe snubber, he ngohe EMF hoki.Ko te nuinga o tenei diode e whakamahia ana me nga coils penei i nga relays, solenoids, me nga motuka e pupuri ana i te kaha ki roto i te papa autō.Ka weto te taputapu whakawhiti, ka taea e te kaha penapena te hanga i te ngaohiko whakamuri kino.Ko te diode flyback e tiaki ana i nga transistors, MOSFETs, me etahi atu waahanga whakawhiti mai i te kino i puta mai i te tuara EMF i roto i nga iahiko arataki.

He aha te mea e hiahiatia ana he Flyback Diode?

Ko nga waahanga arataki penei i nga coils me nga relays ka pupuri i te kaha ki te ahua o te papa autō i te wa e rere ana te ia.Ka momotu ohorere ana te tuku hiko, ka tino tere te tiango o te papa autō.Ko tenei huringa ohorere i roto i te naianei ka whakaputa i te piki ngaohiko teitei, e mohiotia ana ko te EMF o muri (te hiko hiko).Ka nui ake te pikinga o te ngaohiko i te ngaohiko tuku, ka kino pea nga taputapu whakawhiti tairongo.E hiahiatia ana he diode flyback hei aukati i tenei ngaohiko teitei mai i te whakangaro, te ngoikore ranei o nga waahanga iahiko.

Me pehea te mahi a te Flyback Diode?

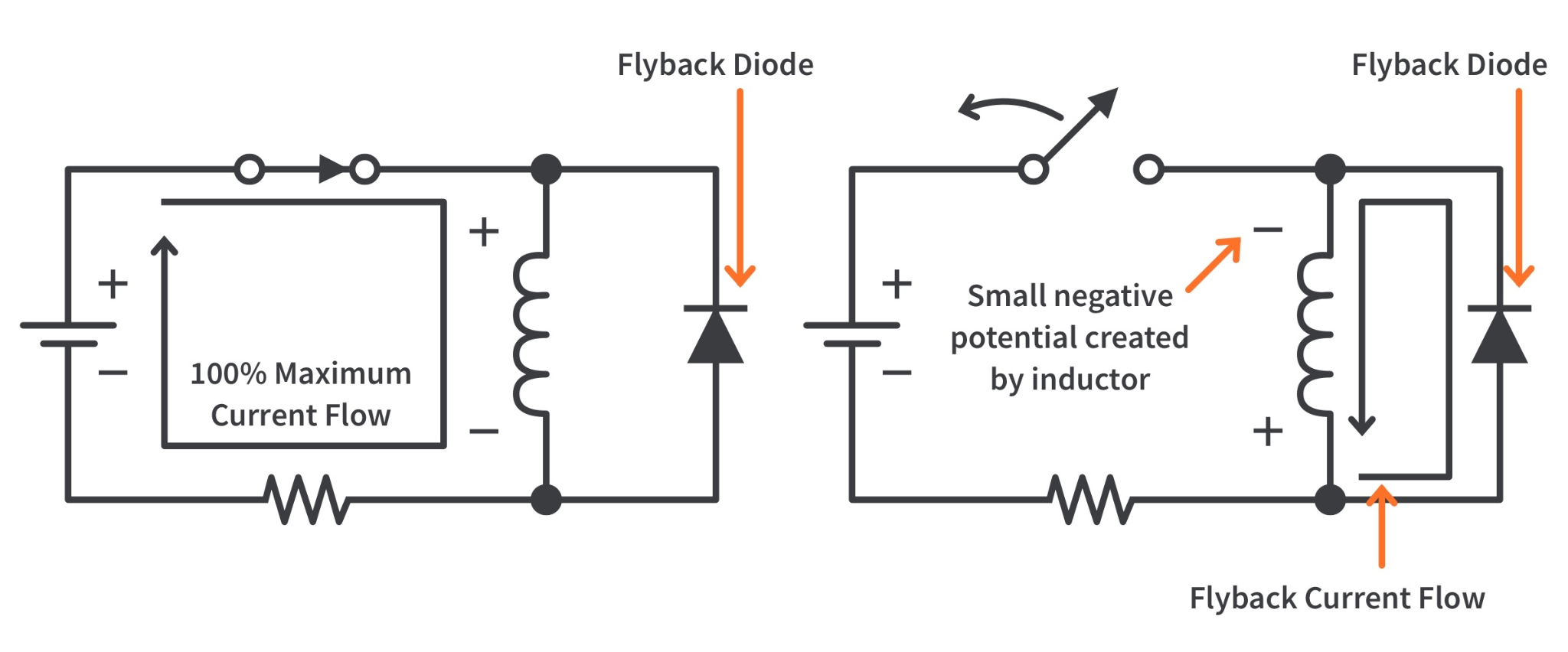

Whakaatu 2. Te Mahi Rererangi Diode (Nga Tikanga Tikanga me te Whakawhiti-Weto)

I raro i te mahi noa, ka katia te pana me te rere o naianei i roto i te porowhita, ka huri whakamuri te diode flyback ka kore e whakahaere.I roto i tenei ahua, ka noho hohekore, kaore e pa ki te ara iahiko.Ka tuwhera te pana, ko te ia i roto i te inductor e kore e taea te mutu inamata na te mea ka aukati nga kaiwhakauru i nga huringa ohorere o te ia.Ko te papa autō tiango ka whakaputa i te ngaohiko whakamuri puta noa i te porowhita.Ko tenei ngaohiko whakamuri whakamuri-whakaaro i te diode flyback, ka taea e ia te huri haere i roto i te porowhita me te kapiti diode.Ka heke haere te au hurihanga i te tukunga o te kaha penapena.I roto i tenei tukanga, ka awhi te diode i te ngaohiko ki te taumata haumaru, ma te tiaki i te taputapu whakawhiti mai i nga koikoi teitei.

Te Whakanohonga Rererangi Diode ki roto i te Porowhita

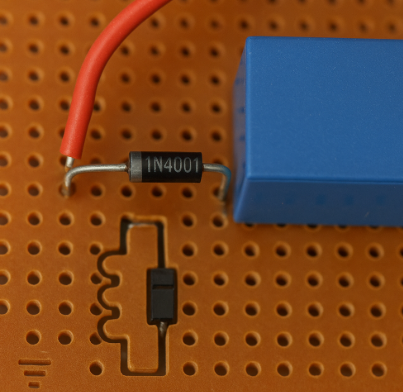

Whakaahua 3. Hononga Diode Flyback

Ka honoa te diode flyback i te whakarara ki te uta inductive, penei i te relay coil, i te motuka awhiowhio ranei.Ka whakanohohia te diode me te polarity tika, ko te tikanga ka hono tona cathode ki te taha tuku pai o te coil ka hono tona anode ki te taha kino.Ma tenei whakatakotoranga ka noho tonu te diode ki te whakamuri i te waa mahi noa.Ka weto te pana, ka huri te polarity puta noa i te porowhita ka huri te diode ki mua.Ka rite ki te Whakaaturanga 3, ko te hono i te diode puta noa i te porowhita he whakamarumaru tonu ki te taputapu whakawhiti.

Me pehea te whiriwhiri i te Flyback Diode Tika?

Ma te kowhiri i te diode flyback tika ka whakarite te tiaki iahiko pono me te roa o te ora o te waahanga.Me taurite te diode ki nga ahuatanga hiko o te uta inductive me te taputapu whakawhiti.

1. Tirohia te Whakatauranga Ngaohiko Whakamuri

Ko te whakatauranga ngaohiko whakamuri o te diode me teitei ake i te ngaohiko tuku o te iahiko.Ma tenei ka taea e te diode te tu humarie i te ngaohiko whakahaere noa me te kore e pakaru.Ka tūtohuhia he tawhē haumaru hei aukati i te takahanga i raro i nga tikanga rangitahi.Manatoko i nga wa katoa te ngaohiko tuku morahi i mua i te kowhiri i te diode.

2. Manatokohia te Whakatauranga Whakamua o Naianei

Me hapai e te diode te ia teitei e rere ana i roto i te porowhita ina ka weto te pana.Ko te whakatauranga o naianei whakamua kia rite ki te nui ake ranei i te naianei whakahaere o te inductor.Mena he iti rawa te whakatauranga, ka wera pea te diode ka kore.Kōwhirihia he diode me te kaha o naianei mo te mahi pono.

3. Whakaarohia te Tere Whakaora

I roto i nga huringa tere-whakawhiti, penei i te mana motopaika PWM, he mea nui te tere whakaora.Kare pea te diode whakaora puhoi e whakautu tere i nga tono auau-nui.Mo enei ara iahiko, ko te diode whakaora tere ka pai ake te mahi me te whakaiti i nga mate whakawhiti.Ko nga diodes paerewa e tika ana mo nga iahiko reera iti-auau.

4. Whakatau i waenga i nga Diodes Paerewa, Tere, Schottky ranei

He pai te mahi a nga diodes kaiwhakatikatika mo te reera taketake me te whakamarumaru solenoid.He pai ake nga diodes whakaora tere ki te huri i nga taputapu hiko me nga iahiko whakahaere tere.Ko nga diodes Schottky e tuku ana i te whakawhiti tere me te heke iho o ngaohiko whakamua, e pai ake ai te pai.Ko te whiringa ka whakawhirinaki ki te tere whakawhiti me nga whakaritenga ara iahiko.

Diodes Common Used as Flyback Diodes

I muri i to mohio ki te whiriwhiri i te ngohe rere hoki, ka awhina i te mohio ki nga momo diode noa e whakamahia ana i nga iahiko.Ko ia momo ka tohua i runga i te tere whakawhiti, te pai, me nga whakaritenga iahiko iahiko.

1N4001–1N4007 Rangatū

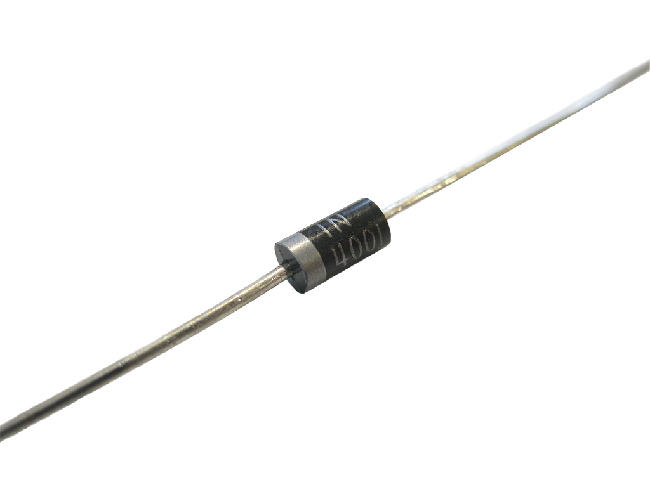

Whakaahua 4. 1N400x Diode

Ko te raupapa 1N4001–1N4007 he roopu o nga diodes whakatika-whanui e whakamahia ana hei ngongo rere hoki i roto i nga iahiko iti-auau.Ko enei diodes i hangaia mo te whakatikatika mana paerewa me te whakamarumaru kawenga inductive taketake.Ka hapai i te naianei, ka whakamahia nuitia i roto i nga iahiko taraiwa taraiwa me nga punaha whakahaere motuka DC iti.Ko te rereketanga i waenga i ia tauira kei te nuinga o to raatau whakatauranga ngaohiko whakamuri.Na te mea he puhoi nga diodes whakaora, he pai rawa atu mo nga tono whakawhiti tere iti.E whakaatu ana i te ahua, he ngawari te hanga o tenei diode axial-lead me te waatea i roto i nga waahanga hiko.

HE108

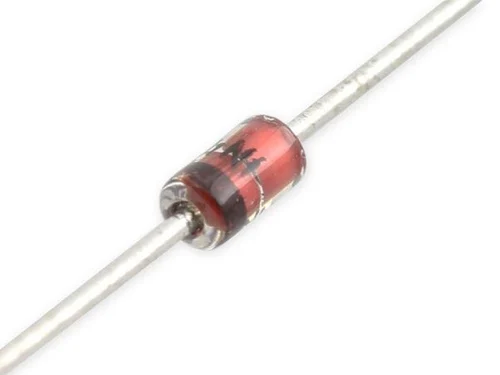

Whakaahua 5. HER108 Diode

Ko te HER108 he diode whakaora tere tere i hangaia mo nga tono whakawhiti tere.Ko te nuinga o nga wa ka whakamahia hei diode flyback ki te huri i nga taputapu hiko me nga iahiko mana PWM.Ka whakatauritea ki nga diodes whakatikatika paerewa, he tere ake te wa whakaora whakamuri, e whakaiti ana i nga mate whakawhiti.Ma tenei e pai ana mo nga iahiko e mahi ana i nga iarere teitei ake.Kei te tautoko hoki te HER108 i te kaha whakahaere ngaohiko teitei ake, e pono ai i roto i nga taiao tono.Ka rite ki te whakaahua, ka tae mai i roto i te kete axial rite ki etahi atu diodes whakatika.

UF4007

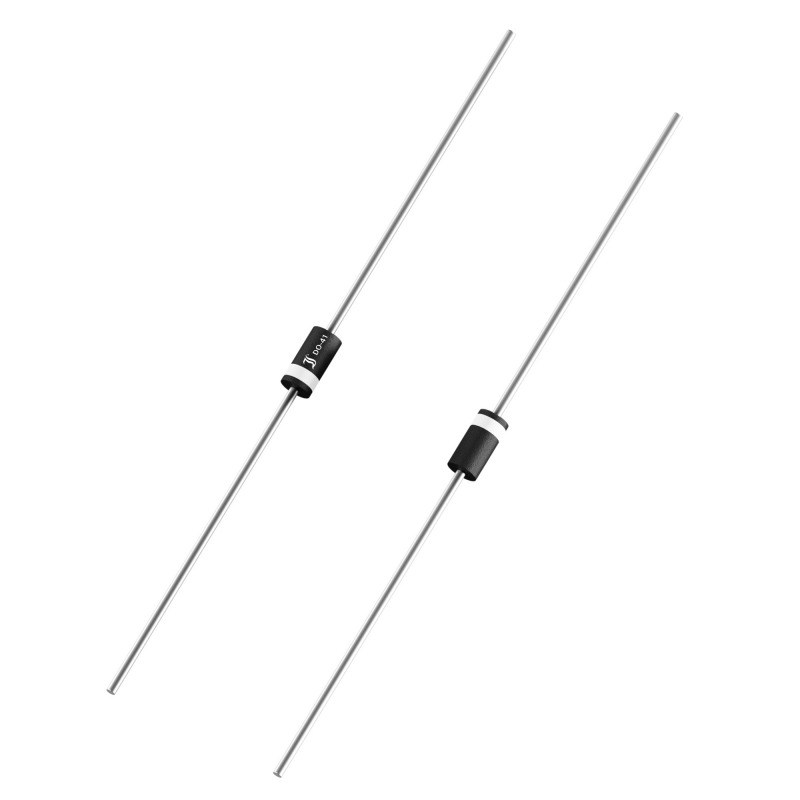

Whakaahua 6. UF4007 Diode

Ko te UF4007 he diode whakaora tere-tere e whakamahia whānuitia ana mo te whakamarumaru rere hoki i roto i nga hikohiko tere tere.He rite te awhe whakatauranga ngaohiko ki te 1N4007 engari he tere ake te mahi whakawhiti.Ma tenei ahuatanga e pai ana mo te huri i nga kaiwhakarite, hurihuri, me nga iahiko SMPS.Na tona wa whakaora tere, ka whakaitihia te haruru me te whakapai ake i te pai o te punaha.He maha nga wa ka tohua ina he puhoi nga diodes paerewa mo te tono.Ka kitea i roto i te ahua, he rite te ahua ki te diode whakatika noa engari he mea arotau mo te mahi auau teitei.

FR107

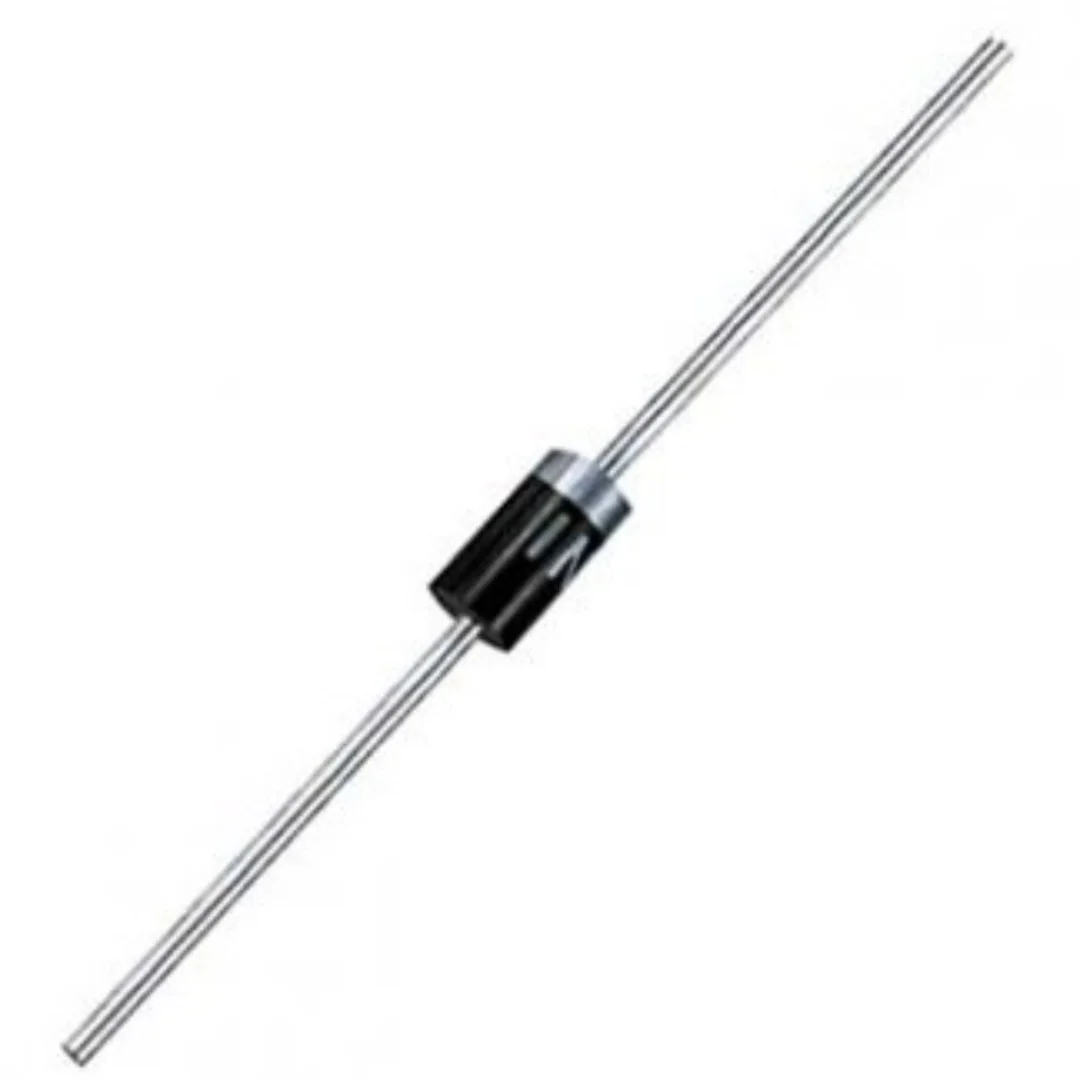

Whakaahua 7. FR107 Diode

Ko te FR107 he diode whakatikatika tere e whakamahia ana mo nga tono rere hoki me te wira kore utu.Ka tere ake te whakaora whakamuri ka whakaritea ki nga diodes 1N400x paerewa.Ma tenei e pai ana mo nga iahiko whakawhiti reo-auau me nga punaha taraiwa motuka.Ka tautokohia e te FR107 te whakahaerenga o naianei me te mahi pumau i raro i nga tikanga whakawhiti.He maha nga wa e whakamahia ana i roto i nga waahanga hiko e hiahiatia ana kia pai ake te tere whakautu.E whakaatu ana i te Whakaahua 7, ka tae mai i roto i te kete axial-lead kiato mo te whakapuru PCB ngawari.

1N5819

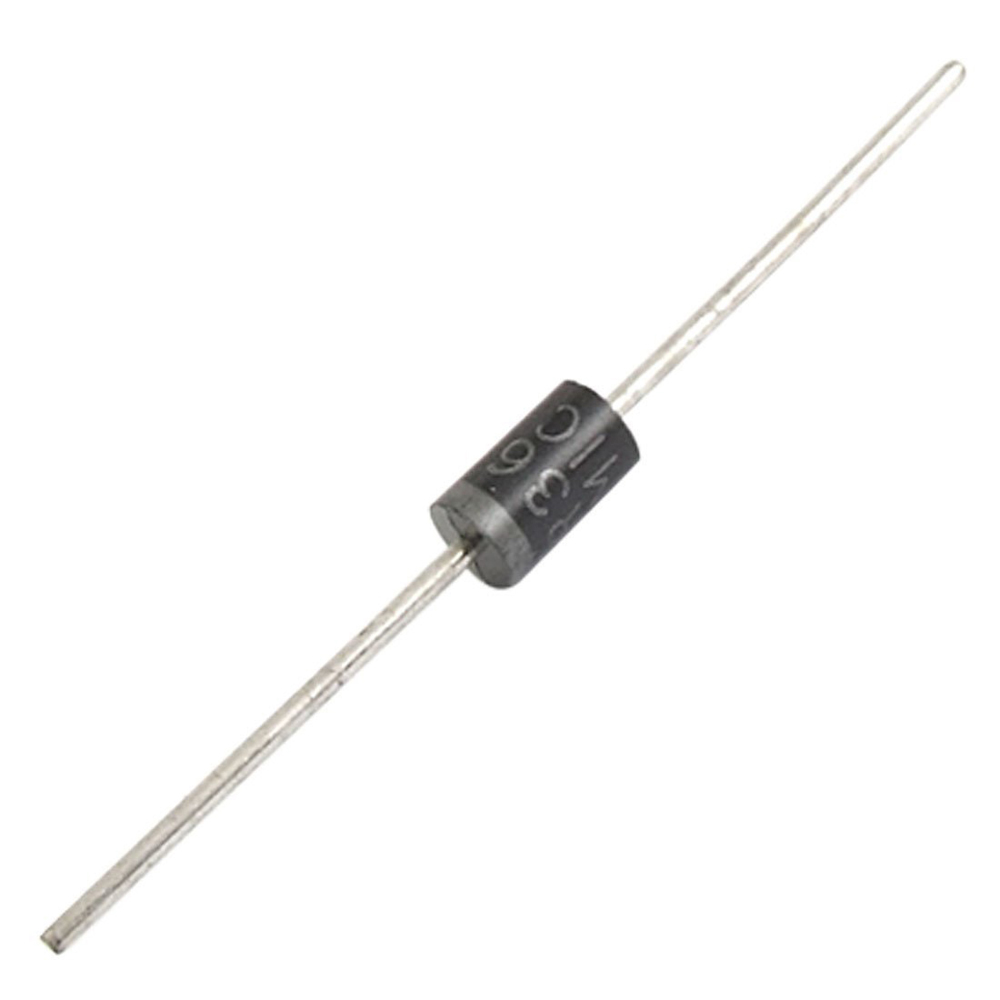

Whakaahua 8. 1N5819 Schottky Diode

Ko te 1N5819 he ngohe Schottky e whakamahia nuitia ana hei ngohe rere i roto i nga iahiko iti-ngaohiko, hikoi-nui.Kaore i rite ki nga diodes whakatikatika paerewa, he iti rawa te heke o ngaohiko whakamua.Ma tenei ka whakaiti i te ngaronga hiko me te whakapai ake i te pai o nga punaha hiko-hiko.Ka tukuna ano e ia nga mahi whakawhiti tere, e tika ana mo nga kaitahuri DC-DC auau teitei.Na te iti o te heke o te ngaohiko, ka whakamahia nuitia i roto i nga taraiwa motuka iti-ngaohiko me nga hikohiko whakauru.E whakaatu ana i te ahua, he ahua axial angamaheni o te diode engari ka whakamahia te hangarau arai a Schottky ki roto.

Flyback Diode vs Freewheeling Diode vs Snubber

Ko nga kupu flyback diode me te freewheeling diode he maha nga wa e whakamahia ana, engari he rereke nga ahuatanga o te whakamahinga.Ko te ara iahiko snubber, he tikanga whakamarumaru whanui ka taea te whakamahi i nga parenga me nga puri hei utu mo te diode.

Tawhā	Rererangi Diode	Korohiko Wirakore	RC Snubber Circuit
Whakamaramatanga Taketake	Diode whakamarumaru mo nga kawenga arataki	Diode e taea ai te hurihanga o naianei	Ko te kupenga whakakore ngaohiko parenga-ngaohiko
Kaupapa Matua	Pehia whakamuri EMF	Kia mau tonu te ara o naianei	Whakaitihia nga koikoi ngaohiko me te tangi
Wae angamaheni	Diode kotahi	Diode kotahi	Parenga + pūnga
Whakamahia Ki	Relays, moto, coils	Inductors i roto i nga kaitahuri	Nga taputapu whakawhiti
Whakanoho	Puta noa i te kawenga arataki	Inductor puta noa	I te whakawhiti, te uta ranei
Mana Ngaohiko	Rawhi ngaohiko ki te taumata haumaru	Ka mau tonu te rere o naianei	Ka horomia te pūngao pūtahi
Matatini iahiko	Tino ngawari	Tino ngawari	He uaua ake
Whakaiti EMI	Whakaōrite	Whakaōrite	Teitei
Paanga Tere Whakawhiti	Ka pōturi te pirau o nāianei	Ka pōturi te pirau o nāianei	Ka whakaaetia te pirau
Te Tohanga Mana	Iti	Iti	He teitei ake na te parenga
Auautanga Tikanga	Iti ki waenga	Waenga ki te teitei	Iahiko auau teitei
Te Whakahaere Pungao	Te pūngao autō	Te pūngao autō	Pungao hiko hiko
Wā Whakamahinga Noa	Tiaki rei	Kaitahuri hiko inductor	Te parenga whakawhiti tere teitei
Tatau Wae	Kotahi	Kotahi	E rua, neke atu ranei

Nga Painga o te Whakamahinga Flyback Diodes

Kei te whakamahia whānuitia nga ngohe o te Flyback na te mea he whakamarumaru iahiko ngawari me te whai hua.Ka whakapai ake ratou i te pono me te whakaiti i te tupono kore i roto i nga punaha whakawhiti.

• Ka parea nga transistors, MOSFET, me nga taputapu whakawhiti mai i nga koikoi ngaohiko

• Ka whakaiti i te haruru hiko me te pokanoa hiko (EMI)

• Waahanga utu iti me te watea whanui

• Hewari ki te whakauru me te hononga whakarara ngawari

• Ka pai ake te roanga o te ara iahiko me te roa o te ora

• Me iti ake te uaua o te hoahoa

Nga tono a Flyback Diodes

Kei te whakamahia nga diodes Flyback i roto i nga ara iahiko kei roto nga kawenga arataki.He nui ta ratou mahi ki te pupuri i nga mahi pumau me te haumaru i roto i nga punaha hiko maha.

1. Relay Driver Circuit

Ka whakamahia nuitia nga diodes Flyback ki nga iahiko taraiwa relay hei tiaki i nga transistors e whakahaere ana i te relay coil.Ka whakaweto te relay, ka aukati te diode i nga titaha ngaohiko teitei.Ma tenei ka whakarite te mahi pono i roto i nga punaha automation me nga punaha whakahaere.

2. DC Motor Mana

I roto i nga iahiko taraiwa motuka DC, ka tiakina e nga diodes flyback nga taputapu whakawhiti mai i nga koikoi ngaohiko inductive.Ka whakamahia i roto i te whakahaere motuka H-piriti me nga kaiwhakahaere tere PWM.Ka awhina tenei ki te pupuri i te mahi motuka.

3. Pūnaha Mana Solenoid

Ko nga Solenoids ka whakaputa i te ngaohiko inductive kaha ina whakawetohia.Ko te diode flyback ka aukati i te kino ki te whakahaere i te hikohiko.Ko enei punaha he mea noa i roto i te miihini ahumahi me te mana o te hiko.

4. Hiko Motu

Ka whakamahia nga diodes Flyback i roto i nga waahanga reera miihini me nga waahanga hiko.Kei roto i nga waka te maha o nga taumahatanga arataki penei i nga injector wahie me nga relay.Ko te tiaki tika ka pai ake te pono mo te wa roa i roto i nga taiao kino.

5. Whakawhitihia nga Taonga Hiko

I roto i te huri iahiko hiko, ka whakamahia nga diodes flyback ki te whakahaere i te rere hiko i roto i nga waahanga whakauru.Ka awhina ratou ki te tiaki i nga MOSFET me te whakahaere i nga koikoi ngaohiko.Ma tenei ka pai ake te pumau o te punaha i roto i nga punaha hiko kua whakaritea.

6. Pūnaha Whakamau me te Microcontroller

He maha nga wa e whakahaerehia ana e nga Microcontrollers nga relay me nga motuka ma te whakawhiti.Ko nga diodes Flyback e tiaki ana i enei punaha arorau ngaohiko iti mai i nga whakawhiti hiko.Ma tenei ka aukati i nga tautuhi ohorere, i te pakaru taputapu ranei.

Whakamutunga

Ka tiakina e te diode flyback nga taputapu whakawhiti ma te whakarato i tetahi ara haumaru mo te au arataki ina ka weto te hiko.Ko te whakanohonga tika puta noa i te kawenga whakauru me te kowhiringa tika i runga i te whakatauranga ngaohiko, te kaha o naianei, me te tere whakaora he mea nui mo te whakamarumaru pai.Ko nga momo diode rereke, tae atu ki te paerewa, te whakaora tere, me nga diodes Schottky, ka tohua i runga i te huringa huringa me nga hiahia pai.Ma te whakaheke i nga koikoi ngaohiko, te haruru hiko, me te taumahatanga o nga waahanga, ka pai ake te pono o nga diodes flyback me te whakaroa i te oranga o nga punaha hiko.
