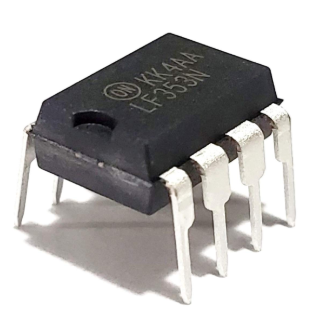

Te Maarama ki te LF353N: He Taha Jfet Inputid Amputier

He kaha te mahi a nga mahi whakahaere i roto i te hoahoa tuhinga taketake, te whakarite i te pono pono me te pumau.Ko te LM353N me LF393N, e whakaatu ana i nga hoahoanga whakauru a JFet ki te whakauru, he mea whakarite mo nga punaha Oridi hou, nga waahanga tuuturu, me nga tono tere.Ko enei Amplifers excy excy me te kaha whakaurunga nui, te tangi o te mahi, he pai ki a raatau mo nga oro ngaio, ma te taapiri, me nga punaha o te raarangi-ki-te-tere.Ka tukuna e ratou te mahinga pono me te whai hua ki te tono tirohanga.Ko tenei pou e tirotirohia ana e nga ahuatanga hangarau me nga tono a te LM353N me LF393N me LF393n, e tuku ana i tetahi aratohu whanui mo a raatau whakamahi i roto i nga horopaki motuhake.

Pūtea kōrero

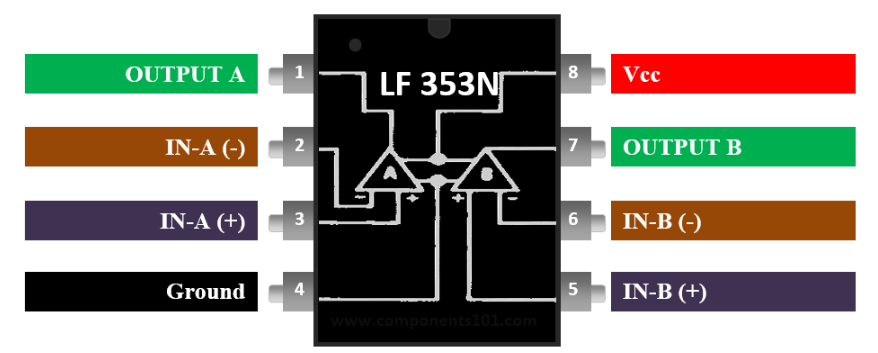

Taipitopito Whirihoranga PIN

PIN tau	Ingoa pin	Whakaaturanga
1	Putanga-a	Putanga o te OP-AMP 1
2	Input-A (-)	Tuhinga o mua
3	Input-A (+)	Tuhinga o mua
4	Vee, Gnd	Te whenua, te huringa ranei o te huringa
5	Input-B (+)	Te whakauru kore-aukati o te OP-AMP 2
6	Input-B (-)	Tuhinga o mua
7	Putanga-B	Putanga o te OP-AMP 2
8	Mūno	Ngaohiko toha tōtika

Nga waahanga me nga tohu

Tohu / Tohu	Taipitopito
Tuhinga	Rua-amp amp me te whakauru jfet
Taha Taha	± 18v
Tuku i te waa (max)	6.5ma
Te haruru whakauru	Te iti o te haruru riri me te waa
Hoia Hoia	4MHzz
Te whakauru whakauru	Teitei
Te reiti i patua	Teitei
Kōwhiringa mōkihi	8-pine pai me te pdip

Nga Whakaputanga mo te LF393N

• TL074

• Lm1558

• McP6002

Tuhinga o mua

Ko te LF393N, i hangaia e Texas Tosmes, he tohu a JFet Abspal Abspal i hangaia mo nga tono taapiri Presion.Ko tana whakaurunga whakaurunga nui e kaha ana kia iti ake te aukati ki nga puna tohu, he pai ki te whakaputa i te pono pono, penei i te whakakaha oro.Ki te 4 MHz Bandwidthth me te reiti whiu o te 13 V / μs, te LF393n e kaha ana ki te whakahaere i nga hononga tohu tere, hei whakakapi i nga tohu waitohu-tere me te tukatuka oro teitei.Ko te haruru o te whakahiatotanga a te Amplefier me nga mea nui ake o te mahi, te whakaiti i te aukati me te whakarite i te mahi pono i raro i nga ahuatanga rereke.I tua atu, ko te whānuitanga o te taapiri-tuku tae atu ki te ± 18V e tautoko ana i te maha o nga whirihoranga huringa, ahakoa me kaute koe mo nga taapiri putanga i roto i nga huinga-a-ringa.

I roto i nga tono oro me te hakihaki, ko te kaha o te LF393n e tiaho ana i te whaikorero meta kita, kei reira te kaha o te whakaurunga me te aro ki te tangi.Ka tiakina e te Ampleine nga korero iti o te oro i te wa e taea ai e te hihiri tohu tohu maeneene mo te whakaputa uri taiao.Ka taea hoki e koe te aro ki te pumau i raro i nga tikanga kawenga, te whakarite i te waa i te waa o te whakamana me te tuku whakamutunga.Ahakoa nga whiringa penei i te MCP6002 e tuku ana i te kaha o te kaha o te Mamati, te tika o te kaha o te LF3933n me te mahi nui o te LF393n.

Nga tono rereke

Ko te Hangarau rautaki a LF3933n e kaha ana ki te whakaputa i te waahanga ngawari me te whai kiko puta noa i nga rohe tono maha.Ko te tūhura i ōna whakamahinga pea ka whakawhiwhia ki te maioha me te maarama ki tana whakauru ki nga horopaki motuhake, te whakatairanga i nga whakaritenga whakatau.

Nga kaiwhakawhanake oro iti-haruru

He maha nga wa e tono ai nga kaiwhakatakotoranga oro i nga kaiwhakamaori kia pai ai te whakaputa i te oro, ki te whakanui i te rereketanga me te maarama.Ko te LF393N e tu ana me tana huringa haruru nui me te whakarahi i te bandwidth, ko te pokanoa hiko i te wa e tiakina ana te pono pono.

Hei tauira, ko nga taputapu oro a nga umanga he rite ki te miihini whakaranu i nga kohinga ngoikore mai i nga kiore, i nga rekoata hiko ranei, kia tutuki ai koe i nga puoro tioata.I roto i tetahi umanga i peia e nga wawata kounga nui, ka mau tenei tohu i te uara kore.

Porowhita me te whakaurunga nui

Te whakamahi i te LF393N i roto i nga waahanga porowhita-taapiri e whakaiti ana i nga rerenga o naianei ki nga waahanga whakauru, kia pai ake ai mo nga punaha maamaa.Ka whai hua tenei mo nga taangata, nga taputapu whakarite, me nga taputapu inenga ngawari.

I roto i nga ahuatanga e pa ana ki nga punaha ngaohiko-nui, penei i nga hiko o te whare miihini, he tohu piezoelectrict ranei, ka tiakina e te LF3933 te pono.Na roto i te whakakore i nga paanga uta, ka taea e ia te hoko i nga raraunga taapiri i roto i nga taonga whai kiko me nga taonga.

Tauira me te pupuri i nga tauira

Ko te LF393n Excess i te tauira me te pupuri i nga kaupapa e tika ana mo tana tono ki te whakatau i te waa ki te whakatau i nga ahuatanga iti iti.Ko enei tohu e whakamahia ana mo te hopu i nga uara tohu tika i te wa e tere ana te tukatuka raraunga, i roto i nga punaha orite ranei-ki-mamati.

Hei tauira, ko nga oscilsoscopes e mau tonu ana i te LF393N i roto i te tauira me te pupuri i nga waahanga, te tiaki i te pono tohu tohu mai i nga waahanga hurihuri.Ka whakatauhia tenei ko te whakaahuatanga tika, nga tohu taurangi i nga wa ano i nga mahi e rite ana ki te tātari riipene, te tirotiro i te roopu, me nga tohu hiko.

Ko te umanga tere-tere

I roto i nga tukanga e uru ana ki te whakauru i te huringa tere, me pupuri e nga kaiwhaiwhai te pupuri i nga bandwidth nui me nga hihiri whakaipoipo.Ko nga reeti utu nui me te iti o te huringa whakaheke iti te whai hua mo te whakauru tika i nga tere o te tere.

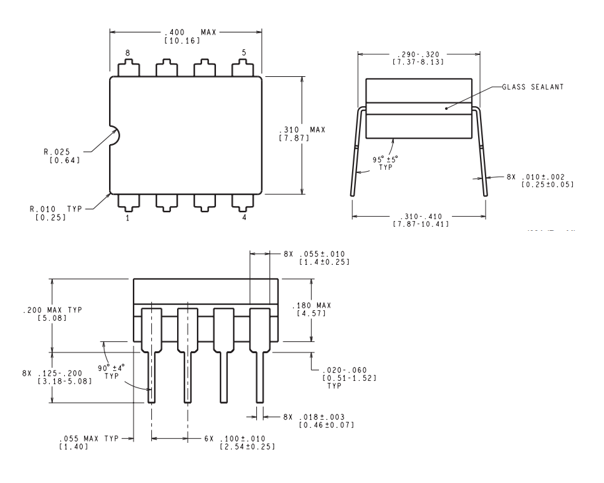

Tauira 2d
