Te Aratohu Ultimate ki te 4000 raupapa concitit

Ko te 4000 raupapa o nga waahanga honohono (iCS) ko te mutunga o te hikohiko, te tuku i nga pukenga, nga tohu hiko kaha, me nga hoahoa CMOS.He whai hua enei ngota mo nga tono mai i nga Gates founds ngawari ki nga kaimara matatini me te whakaatu i nga taraiwa.Ma tenei tuhinga e tirotirohia ai nga whanau 4000 i runga i te ao, e whakaatu ana i o raatau ahuatanga, nga whirihoranga PIN, me nga whakamahinga whaihua.Ka aro ki nga wero penei i te whakaranu i nga whanau arorau me te tapanga o te amemalies, te kaupapa piriti, me nga tono.Ma te tātaritanga hanganga, hoahoa, me nga tauira whaitake, ka whakamanahia e tenei aratohu ki a koe ki te hoahoa me te raru o nga waahanga raru.Ahakoa te arotau i nga kaihokohoko, te whakaputa i nga putanga BCD, te mahi ranei ki nga keti whakaaro, ka hohonu ake to maatauranga me te whakarei ake i o pukenga hoahoa hiko.

Pūtea kōrero

4000 raupapa CMOS Whakawhitiwhiti

Taha Taha

4000 Ko nga raupapa CMOS i hangaia ki te whakahaere i roto i te kohinga totika o te 3 ki te 15V, e whakaatu ana i te kaha whakamiharo ki te mau i te hurihanga o te riipene iti.Ma te ngawari e whakarei ake ana i o raatau waatea mo nga tono rereke, e whakamana ana ia koe ki te whakamahi i nga momo taiao me te ngawari.Ko ta ratau kaha ki nga ahuatanga kaore e tino kitea e whakaatu ana i nga ahuatanga noa e whakaatu ana i nga rereketanga o te rereketanga.

Whakauru i te whakaurunga me te tapatahi pono

Ko enei ngota katoa e whakaatu ana i te whakaurunga nui, ko te mea whai hua hei whakaiti i te pokanoa ki nga huringa hono me te aukati i te tohu tohu.Heoi, ka uru pea nga urunga kaore i whakatauhia ki te haruru o te hiko, i puta mai ai te raru.Ko te hono ki nga whakaurunga kaore i whakamahia ki te mana, ki te whenua ranei e tohutohuhia ana kia mau tonu te mahi, he tikanga i whakamanahia e nga tohunga o te huringa i runga i nga kitenga o nga raru o te haruru.

Te mahinga whakaputa me te hototahitanga o te waahanga

Ko te CMOS i roto i tenei raupapa ka taea te taraiwa i te 1Ma mo te 1Ma mo te whakauru i nga waahanga CMO Digital Chogital Cmos.Ka tukuna mai me nga puia teitei, ka piki haere te kaha o te whakaputanga ki te 10Ma, e tuku ana koe i te waatea ki te whakauru i nga waahanga taapiri me te iti ake o te mahi.Mo te whakahaere i nga taumaha nui, ma te whakamahi i tetahi kaiwhakawhiti a-waho he huarahi pai.Ka taea e te IC tetahi te whakahaere ki te 50 whakauru, e whakaatu ana i tona whai hua me te tauine i roto i nga kaupapa whanui.I roto i nga tono whaitake, ka taea te whakaraerae i nga ICs maha e arotau ana ki te tuku tohu me te iti o te ngaro.

Te tohu tohu me te whānuitanga

Ko te wahanga o te tohu tohu i roto i enei ngota e tata ana ki te 30v te mana whakahaere, e tika ana mo te maha o nga tono engari ka taea te aukati i nga tautuhinga tere, kei te pai ake pea te 74.Ko te kaha o te waa ki te 1MHz e tautoko ana i nga mahi mo nga mahi noa, ahakoa ka hiahia nga mahi tere ake.Ko nga whakamatautau whaitake kua whakaatu i to raatau whaikorero.

Ko te Taakaha Whakahaa

Ko te raupapa 4000 e whakaatu ana i te kaha kaha o te kaha, he mea ataahua mo nga tono whai mana-kaha.Ahakoa ko te whakamahi mana ka piki ake me te auau, ka tino heke iho i nga hangarau rite.Ko tenei ahuatanga e whakahaere ana i nga mahi pumau, ko te whakahāngai me nga ahuatanga o te umanga nui ki te kaha o te kaha, e rite ana ki te whakaheke i te paanga koiora.

Whakahoahoa nga whanau arorau

Ko te whakakotahi i te whakakotahitanga i roto i te whanau arorau a-rohe e rite ana ki te ngawari me te ngawari.Heoi, ko nga whanau rereke o nga whanau e tutuki ana, ina koa ka tono to ratau mana ki te tukutahi i te piri.Whakaarohia te ahuatanga o te whakauru i te raupapa 4000 me te 74HC whanau;He hihiri ki te whakaū ko te pungawerewere pūtake o te punga mai i te 3 ki te 6 volts.Ko nga huringa mai i tenei raru e whakaputa ana i nga taumata arorau kino, kaore pea i te ngoikore o nga waahanga.

Te tirotiro i te hohonu ki te rereketanga o nga ahuatanga o te mana hiko e whakaatu ana i to raatau awe ki te whakatutuki i te whakauru koretake.Te 74LS Whanau, hei tauira, e whai ana i te tuku 5V tuuturu.Ko tenei rereketanga engari ko te rereketanga nui e pa ana ki nga waahanga whiriwhiri nui, na te mea ka taea e te VoltAges Volttages te kaha o te huringa huringa, te kino ranei o te waahanga.Ka taea e koe te pupuri i te pumau ki o tirohanga, e ngana ana ki te tarai i nga mahi kino ohorere, e whakamarama ana i nga koretake o te whakahaere mana nui i roto i nga waahanga whakaranu.

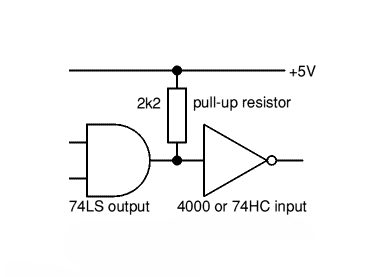

Hei hono i tetahi putanga 74Ls me te 4000, 74HC whakaurunga ranei e mahi pono ana i te 2.2kohm "kume-ake".Ko tenei waahanga ka whakamanahia i te taumata whakaurunga nui, ko te urungi o te whenua kaore i tino tautuhia.A tuu i tenei rautaki taapiri-ake-he tikanga i te nuinga o te wa hei whakapiki i nga taumata arorau puta noa i nga momo hangarau rereke.Ko tana noho kore korero e korero ana me pehea te whakatikatika i nga huringa iti rawa atu i te punaha.

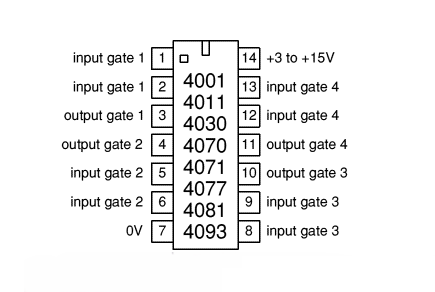

Nga mahi o te quad 2-whakauru gates

I te ao o te hikohiko mamati, ka mau nga kuwaha 2-whakauru i tetahi waahi whakahoahoa, te whakatutuki i nga whenua hoahoa hoahoa arorau.Ko enei Gates e whakaatu ana i nga tini whirihoranga, e whakamana ana i a koe ki te whiriwhiri tika mo o raatau tono ahurei me te maarama o te ao.Kia tirotirohia e tatou nga momo rereke rereke:

• 4001: quad 2-whakauru, tatau ranei

Ko tenei kuwaha ka hanga i te hinonga mo te whakatinana i nga mahi arorau tuatahi, i roto i nga ahuatanga o te waahi o te taumata arorau, he mahi tuuturu, he mahi ngawari hoki.

• 4011: quad 2-Input Nand Gate

Rongonui mo tona taiao taiao, ka taea e te Gate te whakakotahi ki te ahua o tetahi momo ltetite gate, whakarei ake i nga mahi auaha e pa ana ki te hoahoa i nga waahanga taapiri me te iti o nga taonga.

• 4030: quad 2-whakauru Ex-orpup gal (he kuare ranei (kua ngaro inaianei)

Kotahi te papaa i roto i nga mahi motuhake, kua angitu te 4030 i te angitu o nga otinga o nga ao hou e tika ana me te whaihua me te whaihua.

• 4070: quad 2-whakauru Ex-orpup gate ranei

Ko te hoahoa o tenei keehi e noho tonu ana i roto i te whakaputa me te whakaū i te whakapapa i roto i nga tuhinga tirotiro, he kaupapa whakaaro nui ki nga punaha whakawhitiwhiti korero mamati.

• 4071: quad 2-whakauru ranei kuwaha

Ka uru atu tenei kuwaha ki nga ahuatanga e tono ana i tetahi putanga ki runga i te whakateiteitanga o te whakauru, he taonga ngawari huatau i roto i nga punaha e kii ana i te arorau ranei.

• 4077: quad 2-whakauru Ex-Norp Ex-Norw

I te mea ko te taapiri o te la-o te kuwaha ranei, ka whai waahi te Ex-Nort Gate ki nga kaiwhakatikatika me nga whakaritenga taurite, te pupuri i te tika me te waiaro o nga mahi arorau.

• 4081: quad 2-whakauru me te kuwaha

I te wa e tono ana te mahi mo nga hua nui ki nga whakaurunga teitei, e tu ana tenei kuwaha hei hoa pono, i nga wa katoa i roto i nga taiao mamati Myriad.

• 4093: quad quad 2-Input Nand Gate me Schmitt Trigger Whakauru

Ko te tikanga e whakaatuhia ana e te Schmitt Trigger Whakauru, ko nga tukanga 4093 e tika ana te whakahaere i nga huringa ki te haruru, i nga whakawhitinga mangere ranei.Ko tenei kuwaha e whiti ana i roto i tona wairua haruru me te mahi pono i roto i nga ahuatanga whakawero.Ko te whakauru o te hysterresis, te tipu haere i runga i te 0.5V i te paparanga 4.5v i te papatono 4.5V, ka whakawhiwhia e ia nga painga e rapu ana i te pumau i te taiao.

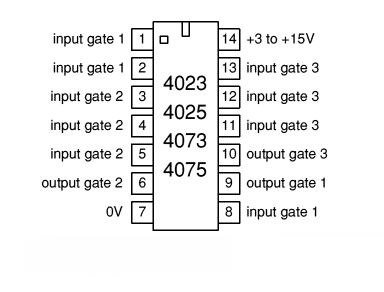

Tricle 3-whakaurunga gate ictic ics i roto i te mahi

Triple 3-whakauru i nga tatau e whakarato ana i nga waahanga rereke mo te waihanga i nga hoahoa hiko.Ko ia momo gaega te whakatutuki i tetahi mea motuhake, ko te whakauru i to hiahia me te hiahia mo te whakahoutanga:

• 4023: Triple 3-Input Nand Gate

Ko te Gate 4023 e kaha ana te whakahaere i nga mahi hua arorau me te whakauru i muri mai.Ko tona kaha ki te whakahaere i nga tohu whakauru maha me te ngawari ki nga papaahi porowhita.Whakahaungia e te hiahia ki te auaha, ka taea e koe te tuku i te gamerage nonde he kuaha o te ao, ka mahi i nga otinga whakahoahoa me te whakaiti i te matawhita.

• 4025: Triple 3-whakauru, he kuwaha ranei

Ko te tatau 4025 he maamaa ki te whakahaere i nga mahi arorau arorau ka hurihuri i nga hua.Ka whakaatuhia he painga ki nga horopaki e hiahiatia ana te whakarereketanga, ka taea e koe te tuhi i nga waahanga porohita.Ko te tono o tenei kuwaha ka puta mai i te puku ki te arotau i nga rauemi ma te whakaiti i te maha o nga waahanga tinana e hiahiatia ana mo nga mahi motuhake.

• 4073: Triple 3-whakauru me te kuwaha

Ko te kuwaha 4073 te huarahi tika ki te whakatutuki i nga hononga arorau me te tino tika.Ko te maataki i nga taiao e rite ana ki nga punaha haumaru, ka makona tenei kuwaha i nga punaha whakahaere i roto i nga punaha whakahaere, ma te pai o te whakatutukitanga o nga paearu.

• 4075: Triple 3-whakauru, he kuwaha ranei

Ko te tatau 4075 e tautoko ana i te ngoikore o te arorau, e mahi ana hei waahanga nui ki te pupuri i te pono o te tohu.Ko te whakatinanatanga o nga tatau ranei i roto i nga waahanga ahumahi he maha nga wa ka whai kiko te whai i te kaha whakahaere me te whakautu, te whakaiti i te heke me te whakarei ake i te whakahaere o te punaha.

Ko te whakaritenga motuhake i tutuki ma te whakauru i te kuaha i te taha o te kete e whakaatu ana i tetahi waahanga rautaki ki te whakanui i te whaipainga Spitalie.Ma tenei huarahi e taea ai e te whakariterite taapiri i runga i nga papa a tawhio noa, ka peia e te wawata ki te whakaheke i nga waahanga parataiao me te whakapai ake i nga mahi hiko.

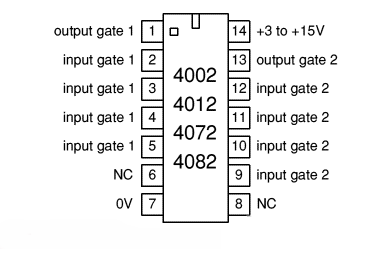

Taunekeneke matatini o nga tatau e rua-whakauru

I te ao Electronics o News, Duates e rua-whakaurunga ka whai waahi nui hei poraka whare i te hoahoa porohita.Ko enei waahanga, e mohiotia ana mo o raatau mohiotanga, he mea nui ki nga tono rereke ma te whakarite i nga mahi arorau me te whakatutuki i nga wero hangarau maamaa me te tika.

• Rua-rua-whakaurunga, he kuwaha ranei (4002)

Ko te rua-whakauru, ko te kuwaha ranei, i tohua ko 4002, e whakahaere ana i te arorau kaore ranei.Ka whakaputa i te putanga nui ka iti noa ia whakaurunga, ko te whakahāngai i nga ahuatanga kaore i te hiahia ki te mahi kore-haumaru.Ko nga punaha whakaoho pikitia, kei reira te whakahohenga anake i te kore o nga whakauru, te whakaū i te take o taua whakautu.Ko te pono me te ngawari o te 4002 ka waiho hei whiringa mo koe mo te aro nui ki nga hoahoa a-iwi i roto i nga huinga kino.

• Rua-whakauru i te Gate (4012)

Ko te mahi hei kaiarahi mo te ao, ko te Gaus 4-Input Nand Gate (4012) putanga he tohu iti ka teitei katoa nga whakauru.Ko te whakaraerae kaore i te ngoikore, na te mea ka taea e ia te whakahoki i nga mahi arorau maha ma te whakahou i te whakauru.Ka manakohia tenei e ngawari ki te hanga i nga punaha mamati maamaa, ina koa ko te whaihua me te iti o te whakamahi i nga waahanga he kaupapa matua.Te whakamahi i te 4012 hei awhina i te whakatikatika i nga hoahoa huri noa i te wa e arotau ana ki te whakauru rauemi.

• Tekau 4-whakauru, kowhatu ranei (4072)

He tohunga ki te rapu i tetahi urunga kaha, ko te 4-whakauru, ko te tatau ranei (4072) e whakaputa ana i te putanga nui mena he nui te whakauru.He mea nui tenei waahanga ki nga waahanga whakataunga, kei reira te putake o te cue pai e akiaki ana i nga mahi mo te whakatauira i nga tikanga toha i roto i nga huinga whakahiato.Ko te 4072 te whakarei ake i te punaha me te pono e te whakamarama i te aroaro o te whakauru me te whakauru i nga tikanga o te whakarite.

• Tekau 4-whakauru me te kuwaha (4082)

I roto i te rereke o te ahua, ko te dual 4-whakauru me te kuwaha (4082) e kii ana kia nui te nui o te putanga.Ko taua whakaritenga ko te mea nui ki nga horopaki me tutuki i mua i te haere tonu i mua, i te nuinga o te waa, i te whakahoutanga o te haumaru i roto i nga taputapu ahumahi.Ko te mahi tika, engari ko te mahi a nga miihini patu 4082 me te kaha ki te whakahaere i te mana whakahaere, ko te whakarite kia mau tonu te tuuru ki te tautoko i te pono.

I roto i enei waahanga, ko te tohu "NC" e tu ana mo nga titi-kore-hono.Ko te hopu i te whakahaeretanga tika o enei pi e whakamahia ana ki te raru kaore i te raru i roto i nga mahi a tawhio noa.Ko te tuhi me te whakaū i ia PIN kaore i te hono i te wa e hiahiatia ana kia aukati i a raatau mai i te takenga mai o te haruru o te haruru, i te mana whakahaere o te waahi.

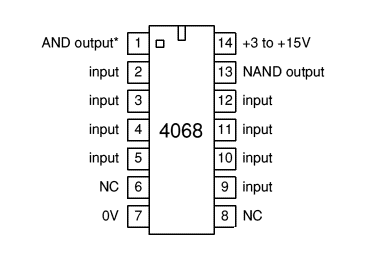

4068 NAnd / me te Gate ic

Ko te 4068 8-whakaurunga e whakaatu ana i te matatau ahurei ki te whakahaere i tetahi whakaurunga i te wa kotahi, e waru nga tauranga whakauru motuhake.Ahakoa ko tana whakaroahoa ka taea te taapiri mo nga tono nui-maha, he mea tino pai ki nga ahuatanga e kore e tere te mahi taraiwa.Ko tenei ahuatanga he mea nui ki te whakaatu i nga taiao e mau ana te tika i te taumaha.

Ko te tere tere o tenei kuaha ka pai ake te painga o nga ahuatanga kei te kura tuarua.Ko nga horopaki tera pea kei roto i nga taiao matauranga e arotahi ana ki te mohio ki nga mahi arorau, kaua ki te whakahaere i a raatau i te tere tere.I roto i te mahi, ko te tatau 4068 te whakahoahoa i te whakaaturanga o te arorau i roto i nga mahi arorau i te kore e tono mo te tukatuka raraunga tere.

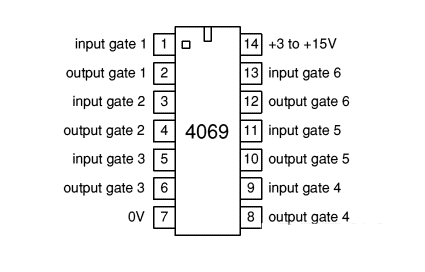

Te tātaritanga o te 4069 Hex kaore he Gate

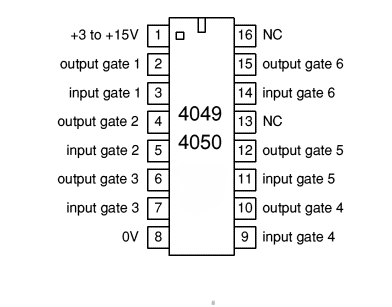

Ko te mohiotanga o te 4049 kaore ko te 4050 nga maramara arorau o te buffer

Ko te 4049 Hex kaore ko te 4050 Hex nga porowhita whakaurunga (ICS) e mohiotia ana mo te whakahaere i nga puia whakauru kia rite ki te + 15V, ahakoa te huringa tuku iti iho.Ko tenei ahuatanga e tino whiti ana i roto i nga punaha kei roto i nga taumata o te ngaohiko rereke, e tuku ana mo te taunekeneke koretake i waenga i nga whanau arorau.

Ko enei ngota e hangaia ana kia pai te pana i nga whakaurunga 74LS raupapa, e pai ana ki te whakahaere me te utu mo te 5V 5V.Ma tenei ka taea e te wha nga hononga honohono ki te 74Ls Inputs, te hoahoa porowhita tere ma te whakaiti i te hiahia mo te pehanga taapiri.Ko nga Minita Awhina i waenga i nga waahanga he mea nui ake, he mea nui, he hohonu ki te whakawhirinaki o te hoahoa.

I roto i te whakatinanatanga o enei ngota o te poaka, te tohu i te "NC" me waiho tonu te aukati, e whakaatu ana kaore he hononga o enei pini ki te waahanga o roto.Ko tenei whakaaro ko te kaupapa i roto i te kaupapa hoahoa, ko nga raru pea ka pa ki te mahi noa o te IC.Ko te maaramatanga o enei hononga e pai ana ki te whakauru maeneene ki nga punaha whanui, te whakaatu i te hiahia o nga tikanga whakaurunga-a-tuhi.

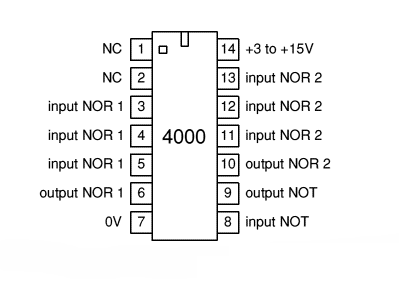

4000 rua rua nga waahanga 3-whakauru

Ko te hanganga auaha o te 4000 raupapa honohono kaore he rua o te whakauru, engari he keke, engari he keke.Ko enei waahanga ka whakakotahi i te whānuitanga o nga mahi arorau, kei roto i te kete kotahi.Ko te aroaro o ia "NC" ka whakarite kia tohua te hononga kore-mahi, te awhina i te whirihoranga tika.

Ko te hoahoa o tenei iC i te akiaki i te mahi maeneene me te pai mo te hanga porowhita arorau.Ka taea e koe te utu i ona waahanga-kore, i nga keehi ranei, kia taea ai nga mahi arorau whaimana kia tutuki i tenei waahanga, ko te whakauru tika ki nga hoahoa huri noa.Ko te whakaurutanga o te ara e whakarei ana i tona huringa, me tuku mo nga honohono matatini ka taea te huri me nga mea motuhake.Hei tauira, ko nga tohu arorau penei (a me te b ranei c) he tika ki te whakahaere me tenei tatūnga.

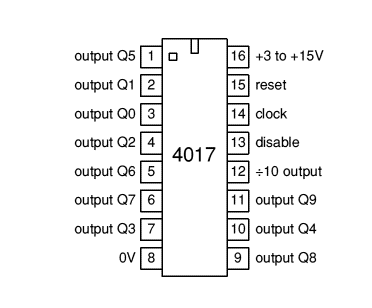

4017 tau te tau

Ko te nama 4017-tau te mahi hei kaupapa arorau matatini e rongonui ana mo ana tono i roto i nga hikohiko mamati, te whakahaere i te huringa o te whakaputa.Te whakamahi i te taha o te pikitanga o te tohu karaka, i nga putanga whakawhiti mai i te Q0 ki te Q9 ki te ahua teitei.Ma te whakauru me nga hononga e whakarato ana i te waatea, ka whai hua nga tono whaihua me nga tikanga whakahaere kua oti te whakamahi.

Ka peia e te Karaka Karaka, ka ahu whakamua te nama 4017 ki ia whakawhiti mai i te iti ki te teitei.Ka taea e koe te whakamahi i tenei ahuatanga ki te waihanga i nga waahanga wa, ki te whakarite ranei i whakahaua i roto i nga waahanga.He maha nga kitenga o enei tikanga ki roto i nga kaupapa whakatikatika, te whakauru i tetahi waahanga ngawari ki te taiao tohu tohu.

Tautuhi i te mahi me te mana whakahaere

Ko te whakahohe i te mahi tautuhi me te tohu teitei e whakarite kia whakaatuhia te tatau ki te kore, te whakatuu i nga tohu timatanga puta noa i nga huringa.I te wa e heke iho ana te tautuhi, ka pupuri tonu te kaitautoko i te tatauranga o naianei, e whakarato ana i te pūmautanga puta noa i nga waahanga whakahaere.Ka taea e koe te tarai i te tatau whakamutunga ki te whakauru ki te whakauru ki te hanga i tetahi waahanga tatau, he tikanga na te tono me te tatauranga tatauranga.

Monokia te whakauru me te aukati

Hei wawao i te tukanga tatau, he tohu nui ki te whakakore i te huringa kore e tino pahemo.Ko tenei ahuatanga e whai painga ana ki nga ahuatanga e hiahia ana ki te whakahaere tika mo te waa whakahaere.Ka taea e koe te whakauru i tenei ki nga punaha whakahaere nui rawa atu, ko te whakarite i te ahunga whakamua ka tino pai te whakaaro, e whakaatu ana i te mana whakarei ake i te whanonga hurihuri.

÷ 10 putanga me te whakamahi i nga whakamahinga

Ma te pahikara ÷ 10 e wha nga tau, ka wehea te waa whakauru ki te tekau, he taputapu ki te aukati i nga waahanga 4017 maha mo nga waahanga roa.Ko tenei mahinga ka whai hua nga punaha e hiahia ana ki te whakawhānui ake i te kaha o te tatau, i reira ka uru ia ki te taha o ia kaihokohoko te whānuitanga o te tau.Ko nga maarama mai i a koe e whakanui ana i te whanui o tenei whirihoranga, whakatairanga whakatairanga me te kore e ngaro i te mana whakahaere.

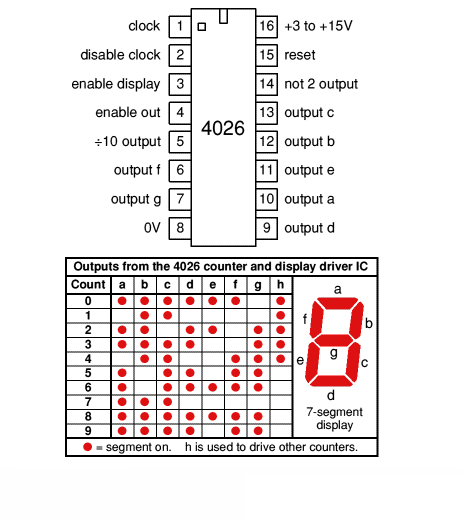

4026 counter me te whakaatu i te taraiwa

Ko te tau 4026-tau, he waahanga nui i roto i te hikohiko mamati, ka uru ki te whakakii i nga whakaaturanga tau nama.Ka whakahaerehia te reira me te pikinga Karaka, Aukati A-g i runga i te whakaaturanga 7-g ki te whakaata i te tatau, te whakapouri i te aro nui ki nga korero.Ko nga karaka mamati me nga kaihokohoko e whakawhirinaki tonu ana ki o raatau mahi riterite me te whai hua.

I te whiwhinga o te karaka karaka, ka haere te 4026 i te tatauranga, ka huri i tenei tohu mamati ki te whakamarama o nga waahanga motuhake i runga i te whakaaturanga.Ki te taea te whakauru kia teitei, ka ora tonu nga korero, ka tuku i te whakaaturanga koretake ki te whakaaturanga, e maumahara ana ki te tiaki i nga karaka o te reo waina e pupuri ana i te tika o te ao.

Ka taea e koe te koa ki te tautuhi i te tatau, te whakakore ranei i te mahi tatau na roto i te mea i whakamahia i roto i nga nama 4017.Ko tenei kaha ki te whakahaere i nga rekoata i te wa e kaha ana ki nga tautuhinga hihiri e hiahia ana ki te aukati i nga mahi a te marathon e awhina ana i nga mahi whakahaere me te tātaritanga mahi.Ko te whakaurunga o nga mea korekore e whakaatu ana i te pukenga o te kaihokohoko.

Ko te putanga o te 4026 o te 4026 e hora ana i te kaha o te tatau i tua atu i te mati kotahi, ka whakahaere i te kaera taapiri hei hanga i nga punaha nama.Ko tenei kaha mo te whakarahihia te whakaata i te haerenga whanaketanga o nga punaha nama i roto i te hitori, kei te tipu haere mai i nga waahanga taketake ki te maha o nga moni mo te whakatipuranga hou.

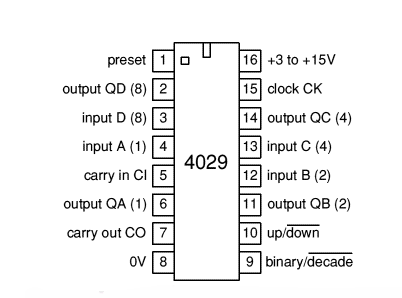

4029 counter me te kaha o mua

Ko te huringa o te huringa 4029 e kaha ana hei kaihokohoko tukutahi, whakahāngai i nga whakawhitinga whakaputa ka uru ki te karaka karaka ki te wehe i nga koriri.Ko tenei kaha ka whakarite i te tino tika i roto i nga waahanga mamati, ko te nuinga o nga tono.Ka tuku i te mahinga rua me te tatau, te whakarei ake i te ngawari hoahoa.Ko te ahuatanga o te ake / heke iho e tohu ana i te ahunga o te tatau me te tohu nui mo te tatauranga me te tohu iti hei whakatau.Ko te whakahaere i te whakaurunga aronga i te waahanga teitei o te karaka ka hiahiatia kia taurangi te whakahaere maeneene me te whakaiti i nga hapa pea.

Ko nga kaiuru 4029 ka taea te tuatahi ki te uara motuhake ma te whakamahi i nga titi-a-rua i te taha o te tohu nui i runga i te whakauru.He taapiri tenei i roto i nga ahuatanga e hiahia ana koe ki te whakatika wawe, ki te tukutahi me tetahi huihuinga o waho, te whakahou ranei i nga mahi i mohiotia.Ka kite tenei waahanga i nga wa maha ka rite te inenga o te waa.Ko te ngawari o te tohetohe e whakaputa ana i tana tono i roto i nga punaha, mai i nga hiko mamati tika ki te whakamahi i nga miihini miihini.

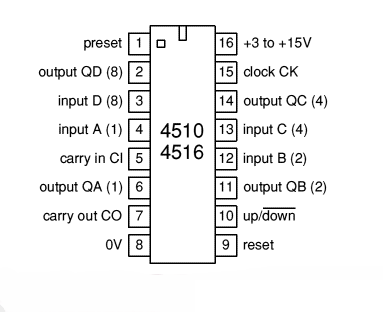

4510 Up / heke ki te tau tekau ma rima me te 4516 ake / heke iho 4-bit counter

Ko te Synchronous 4510 me te 4516 nga nama, rite ki te tauira 4029, e whakaatu ana i te kaha kore e taea te whakamahi i te mahi hapa.Ko te riterite o te ahunga me te tautuhi i nga waahanga e whakahaerehia ana ma nga whakauru motuhake, kia whakarite i nga mahi hono.Ano hoki, mo te ahuatanga o te whakaohooho kia pai ai te mahi, me kii mo te whakauru karaka kia mau tonu ai te whenua iti kia tutuki ai te tukutahi.

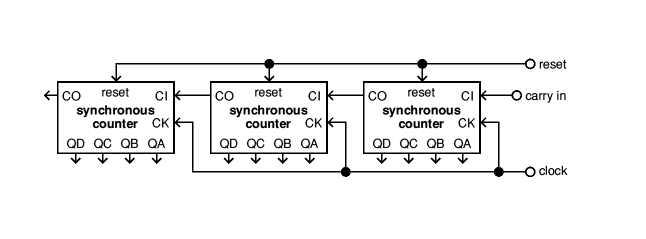

Te whakatu i nga whatunga counchronous

Hei hanga i tetahi whatunga hono honohono o nga kaihokohoko, tukutahi i a raatau ma te whakauru i a ratau urunga karaka me te kawe i te kawe mai i tetahi kaari i muri mai.I roto i te 4029, 4510, me te 4516 Tauira, e pupuri ana i te kawe-a-puku i te whenua iti ko te haere, te whakahaere i nga haerenga tohu tika puta noa i te whatunga.Ka rite tenei tatū ki te whakahaere i tetahi orchestra, kei te uru ia waahanga ki te whakakotahi, ki te whakatika tonu i nga hoahoa porohita.I te wa ano ka whakapumautia te pono o enei whakaaro i roto i nga punaha mamati.

Ko te whakariterite i te raupapa o nga kaihokohoko i roto i nga tono ka whai kiko ki te whakahaere i nga hononga kawe-kawe hei aukati i nga hapa penei i nga nama kua ngaro ranei.Ko tenei mahi whakahiato he whakarite me te rautaki rautaki, te tuku i nga tirohanga nui ki te whakaoti rapanga me te whakaatu i te hiranga o te aro ki nga korero.Hei taapiri, ko te whakaata i nga paanga o te tatūnga kua oti te whakarite mo te whakatairanga i te kaha o nga punaha, na reira ko te maarama pai ki nga uaua i roto i te hoahoa mamati.

Te whakataurite i te 4518 me te 4520 i nga korero

Ko te 4518 me te 4520 nga huringa tuitui e hangaia ana me nga kaihokohoko riterite takirua, ia haerenga ki te tirotiro i te taha o te piki o te tohu karaka.Ko enei waahanga e tuku ana i te mahinga kia tautuhi ano kia kore e uru ki nga whakauru kua tohua.Mo nga tono e hiahiatia ana e nga tau e tika ana i raro i to raatau rohe teitei, me ahu mai te putanga tika ki te whakauru ki te whakauru.Ka kitea tenei tikanga e whai kiko ana i roto i nga tono whaihua rereke, ko te nuinga kei roto i te rohe o te Wahanga o te Wahanga me nga punaha Karaka Mamati.

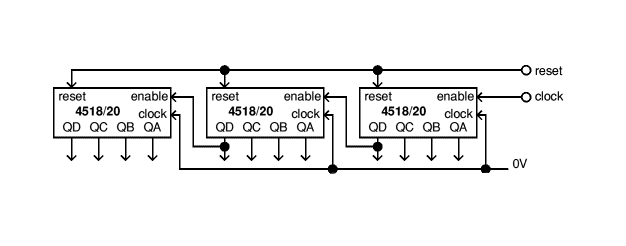

Hangarau Whirihoranga Serial mo te 4518 me te 4520

Hei waihanga i te huringa tatauranga whakahiato, me whakarite e tetahi nga urunga karaka i roto i te ahua iti i te wa e whakahohehia ana nga whakauru.Ma te hono i nga putanga o nga kaute, ka ara ake he hua, he waahanga riki ranei, he raupapatanga tatau.Heoi, he tino pai ki te taiao kei te kaha te waa, penei i nga punaha tukatuka tohu mamati, ka whai hua ki nga tatau arorau.Ko tenei huarahi e whakaatu ana i te hiranga o te waa whakatikatika me te tu hei tauira mo te kanikani i waenga i nga hikohiko me te waa.

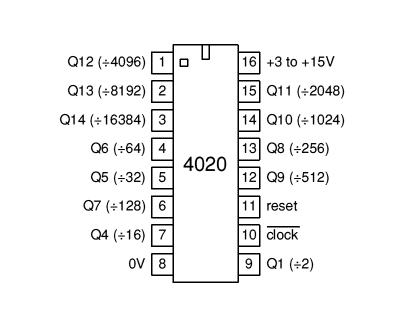

Te tirohanga ki te 4020 14-bit counter

Ko nga kaihokohoko Ripleple e mahi ana i roto i te raupapa o nga piriti-piri-piriti, kei reira te putanga o te kotahi-flop flop e whakarato ana i te waa mo te waahanga.I roto i te keehi o te counter 4020 14-bit, e rite ana ia ki te mana o te rua, ka taea e ia te wehewehe i te 16,384 puta noa i nga waahanga katoa.Ko tetahi ahuatanga rongonui o enei kaihokohoko ko to raatau raupapa whakaputanga i te taha hinga o te tohu Karaka Input, e whakaatu ana i a raatau tikanga whakahaere ahurei.

Ko nga waahanga whakaputa o te taarua riple penei i te 4020 kua whakaritea hei whakaatu i nga mana teitei ake o te rua.Hei tauira, ko te Qn te tohu i te uara o te 2 ^ n.Hei whakakore, te tautuhi ranei i te counter, ka whakamahia tetahi urunga nui, te whakatakoto i nga piripiri katoa-piripiri ki te whenua tuatahi kua tohua.Ko te angitu i roto i te hoahoa mamati he maha nga mahi ki te whakatinana i nga miihini whai hua, me te whakarite kia tutuki te tukutahi puta noa i te punaha mamati.

Ko nga Kaihauturu Ripleple, i te mea ngawari ki te hoahoa, ka whakauru pea i nga wero e pa ana ki o raatau taapiritanga, ka raru pea nga mahi arorangi.I te wa e pa ana te huringa-flip-flop, he roa te wa poto i mua i te kitenga o tenei whakawhitinga i te putunga o muri o muri, ka pa ki te pono o nga porowhita e hono ana.Ka taea e koe te utu mai i te taonga o te wheako, he maha nga waahanga taapiri taapiri, te whiriwhiri ranei mo nga whiringa taapiri, penei i nga kaihokohoko tukutahi, hei whakatika me te rongoa i enei take pea.

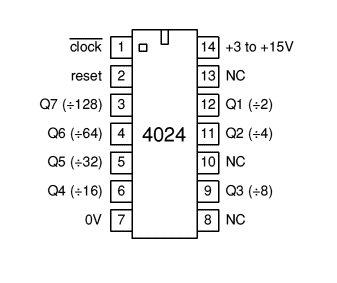

4024 Taple Counter i roto i te waa mamati

Ko te 4024 te urupare ki ia taha o te karaka i te taha o ona whenua, he rite ki te 4020, me nga putanga e whakaatu ana i nga mana o te tokorua.Ko tenei papaanga e whakarato ana i tetahi tikanga e whakaatu ana i nga whenua i roto i tana rehita 7-bit.Ko te tikanga, ka whakamahia enei kaihokohoko i nga ahuatanga e hiahia ana kia tika te wa me te wehewehe i te waa, penei i nga waahanga mamati, i nga punaha tukatuka tohu ranei.Ka taea e koe te arotahi tonu ki te whakahaere i nga karaka kore ki te aukati i tetahi oko, na reira ka maeneene, ka kitea hoki nga whakawhitinga.Ko tenei mahinga kaore anake e whakaatu noa i te Tohu Hangarau engari ko te whakaata ano hoki he hiahia hohonu mo te pumau me te mana whakahaere.

Ko te mahinga reanga, rite ki tera o te 4020, ka taea te whakahohehia kia hoki wawe mai ai te kaihokohoko ki tona ahua tuatahi.I roto i te mara hihiri o te hoahoa porowhita mamati, he tino pai te whiringa tautuhi, ina koa i nga waa-kaha, he raru ranei.Ka taea e koe te whakauru i nga mana tautuhi ki nga punaha porohita whanui, ki te whakaara i te whakaara i te whakahaere, ki te whakarei ake ranei i te tukutahi puta noa i nga tauira hono.

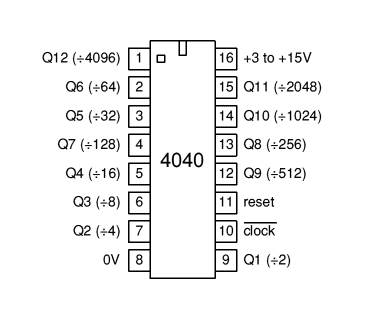

4040 12-bit paple counter ic

Ko te tau 4040 12-bit e whakahaere ana i roto i te whakaurunga karaka me te tautuhi ano i nga mahi e rite ana ki te hunga e kitea ana i nga tatau 4020.Ka whakamahia e ia te raupapa o te flip-flops ki te mahi i ana mahi, ka piki haere na roto i nga mana o te tokorua.Ko te keri ki nga miihini o te 4040 ka taea e tetahi te maioha ki nga tono whanui i roto i nga waahanga mamati, ahakoa mo te aroturuki i te waa ranei.

Ko te mahinga taketake o te 4040-riple counter he tika me te whai hua.Ko ia flip-fllop i roto i te mekameka ka wehewehe i te maha o nga tohu whakauru e rua.Ka rite ki te roopu wehewehe, ka whakaputa te kaitautoko i tetahi huinga rerekee i wehea, te whakatutuki i nga momo tono.Ko enei waahanga ka tino whai hua ki nga tautuhinga ka rapua nga tohu tohu.Hei tauira, i te waihanga i nga karaka mamati, i nga waahanga wa ranei, te whakahaere i nga waa wa, he raupapa ranei he hihiri me te hono atu ki te tiimata o te 4040.

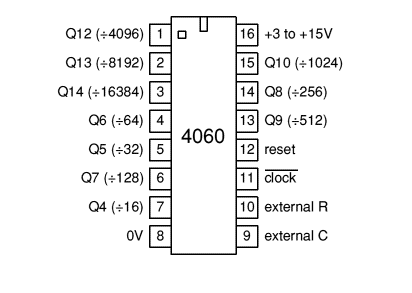

4060 14-bit pickple counter me te oscillator i hangaia

Ko te tau 4060-ripport he waahanga kaha i roto i nga punaha arorau mamati, i hangaia hei whakatau i nga ahuatanga o nga tohu whakauru.Ko tona whaipainga ka puta puta noa i nga momo tono na tona kaha ki te whakaputa i nga huringa karaka kua wehea.Heoi, kotahi te whakaaro kino ko te hono i ona putanga me nga Gates Logic ka whakauru pea i nga tima poto.Ko enei kanapa ka puta na te roa o te whakahekenga o nga whakaputanga o nga hoia ki tetahi puutu o te karaka, he tohu o nga kaihokohoko riple.

Ko nga kaihokohoko riple e rite ana ki te 4060 e whakahaere ana i te taha o te tohu karaka, te tikanga ko te whakawhiti o te tohu mai i te iti o te waa e tiimata ana te mahi.Ko ia putanga, kua tapaina ko Qn, e rite ana ki te waahanga tatau.Ko te uara o ia putanga ka whakatauhia e te tauira QN = 2ⁿ, kei hea te atamira o te NHT ka wehewehe i te huringa karaka i te 2ⁿ.Hei tauira, ko te putanga Q4 ka wehewehe i te huringa karaka i te 16, i te putanga mai o te Q14 ka wehea e te 16,384.Ko te mea nui, i te tauira 4060, ko etahi putanga-motuhake ki te Q3 me te Q11-kaore e taea te whakamahi.

Ko te whakauru ki te whakauru ko tetahi atu waahanga nui.Hei whakarite i te tatau maeneene, kia mau tonu te whakauru ki te tautuhi i te ahua iti.Ko te tautuhi i te whakaurunga whakaurunga ka taea te wehe i te tatauranga, ka puta nga putanga katoa kia iti haere me te whakaara ano i te mahinga mai i te timatanga.He whai hua tenei mahinga ki nga tono e hiahiatia ana te kaihokohoko.Ko tetahi o nga ahuatanga whakatau o te 4060 ko tana oscillator o roto, e tautoko ana i nga whiringa whirihoranga e toru mo te whakaputa i te tohu karaka.Ko enei whiringa ka taea te ngawari ki te whakatutuki i nga whakaritenga tono motuhake.Kei raro nei nga whirihoranga e toru:

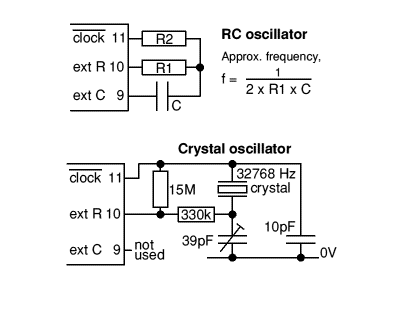

• Te karaka o waho: Ka taea te whakahaere te 4060 ma te whakamahi i tetahi punaha o waho.I roto i tenei whirihoranga, ko te tohu Karaka he whangai tika ki te titi whakauru o te karaka.Ka whakamahi i te karaka o waho, pine 9 me te 10, e rahuitia ana mo nga waahanga Oscillator, kua whakapaea.Ko tenei huinga e whakarato ana i nga kaiwhakamahi me te huarahi tika ki te whakauru i te 4060 ki nga punaha kei te waatea te puna o te karaka.

• Whirihoranga RC Oscillator: Ka hono atu te RC Oscillator ki te 4060 ki te whakaputa i te tohu karaka.Ko tenei tatūkē e hiahia ana ki te kaiwhakamaori o waho (r) me te capacitor (c) hei whakatau i te maha o te oscillation.Ko te nuinga o te waa ka kiia ko te tikanga:

F ≈ 1 / (2 × R1 × C)

Hei whakarite i te whakahaeretanga pūmau, ka tūtohutia kia whai i enei aratohu.Ko te R1 me neke atu i te 50 Kω, me te R2 (Kōwhiringa) Ko te 2-10 nga wa te uara o te R1.Ko te mahinga o te RC Oscillator he taangata ki te tuku i nga rereketanga o te ahuwhenua, na reira he mea nui te pumau o te ngaohiko, ina koa i te wa e whakahaere ana i raro 7V.

• Te Tatūnga Oscillator Oscillator: Mo nga tono e hiahiatia ana te teitei, he oscillator Crystal ka taea te whakamahi.Ko te tauira angamaheni ko te whakamahinga o te karaihe 32,768 Hz Crystal, e whakaputa ana i te putanga o te HZ tino tika i Q14.I tenei huinga.Kaore e whakamahia ana te Pin 9, ngawari ki te ara.Ko te oscillator Crystal e whakarite pono ana i te whakatipuranga pono me te pumau, e pai ana mo te waa me nga tono a te karaka.

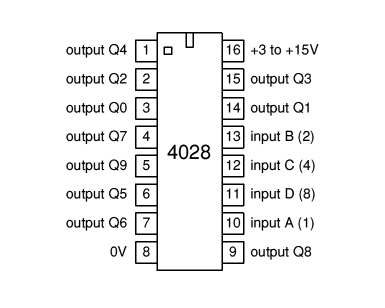

BCD ki te decoder decimal

Ko te BCD ki nga decimal decimal e puta tonu ana i roto i nga tono mamati rereke e mahi ana i nga kaupapa motuhake.Ka whakahaerehia e ratou ma te whiwhi i tetahi whakaurunga raupaparorohiko (BCD) me te huri pono i te whakaputanga i roto i tetahi putanga rereketanga.I roto i nga ahuatanga tuuturu, mena ka kitea he huanga BCD kore, ka tau te putanga ki te whenua iti, me te whakarite i te tiimata o nga punaha mamati ma te whakaiti i nga hua he.Ko nga mea e awhina ana ia koe ki te whakatutuki tika me te tino tika i roto i nga mahinga huringa hiko.

Kei ia decoder te whakauru i nga tatau arorau e hono atu ana i nga whakauru katoa 4-bit ki te putanga ahurei.Ko tenei hoahoa e tautoko ana i te whakahaeretanga o nga waahanga e hiahia ana ki te whakaatu, ki te tukatuka ranei.Hei tauira, ko nga karaka mamati me nga taatai ​​e whakamahi ana i nga kaihokohoko ki te whakarereke i te waa-waehere BCD, te whakauru ranei ki te whakauru ki te hōputu.Ko to mohiotanga e raru ana te hiranga o te kaha ki te waihanga i te arorau decoding mo te whakauru maeneene i roto i nga punaha whanui.Ko te whakamahere tuatahi ka tino ngawari ki tenei mahi.

I roto i te rohe o te hikohiko a nga kaihoko, te BCD ki nga kaiwhakatakotoranga whakataurite e whakahaere ana i nga whakaaturanga raraunga whai hua ki nga papa o te LCD.Ko tenei tono motuhake e whakaatu ana i te hiahia whaihua hei huri i nga raraunga-a-rua hei korero mo nga korero e waatea ana.Ko te whakapae i o raru e aukati ana i te whakarereke i te aratohu decoder hei whakaiti i te kaha o te kaha me te pupuri i te whakautu.Ko te patu i taua toenga kaore noa e whakanui ake i nga mahi engari ko te whakanui i to makona.

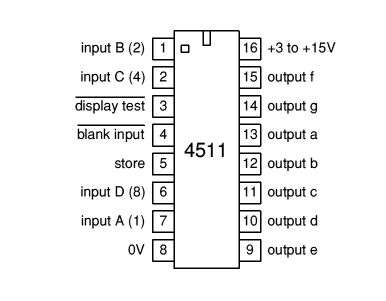

4511 BCD ki te taraiwa whakaatu 7-waahanga

Ko te kaha ki te huri i nga whakaurunga o te rohe (BCD) ki te putanga whakaaturanga 7-waahanga kei te pupuri i nga momo tono i te hikohiko.Ko te kongakonga a te taraiwa e 4511 e kaha ana ki tenei mahi, kua oti te hangai ki te whakamarama i nga waahanga o te whakaaturanga Cathode 7-waahanga i runga i nga tohu whakauru BCD.Ko te keri ki tenei tukanga faafariurare kaore i te whakanui i te matauranga hangarau engari kei te maarama ano hoki i ana whakamahinga mahi i nga wa o ia ra.

Ko te maramara 4511 e mahi ana hei piriti i waenga i te whakauru mamati me nga punaha whakaputa korero, te whakamaori i nga uara BCD ki nga waahanga whakaatu rereke.Ka kitea e ia tona waahi i roto i nga whakaaturanga e rite ana ki nga karaka mamati me nga mita hiko, a, i te wa e whai mana ana te rokiroki me te whakahoki mai i nga mahi.Ko te matatau ki te whakahaere i te whirihoranga PIN 4511 me te maarama ki tona whakaaro, he pukenga ki te hoko me te whakarereke i te tono.

Te whakamahi i tetahi whakaaturanga tohu-momo noa me nga hononga taraiwa 4511 me nga tikanga hiko o nga waahanga whakaatu.Ko tenei huarahi e pa ana ki te hanga i ia waahanga ma te hononga Kaitito, ki te whakahaere i te mana whakahaere takitahi i roto i nga whakaputanga 4511.Ko te whakariterite e whakaatu ana i te kaiaka o nga whakaritenga o nga waahanga, me nga tirohanga whaitake e whakanui ana i te whai hua o te whakahaere mana ki te ao.

Te whakamahere i nga waehere BCD tika i te wa e hurihuri ana ki te hurihanga ki te 7-waahanga ko te mutunga ki te whakaputa i nga tatauranga e hiahiatia ana.Ko te whakamatau i nga momo whakauru mo te whakaihiihi e whakanui ana i te tika o te tika i roto i tenei mahinga hangarau.Waihoki, ko nga tautuhinga mo te ngawari rokiroki ka whakaaetia mo te whakatikatika, whakarereke ranei i nga hiahia whakaatu i roto i te waa, na reira ka pai ake te urupare i roto i nga taiao e kii ana i nga huringa hihiri.
