Te aratohu oti ki nga waahanga hiko miihini

Ma tenei aratohu e whakamarama ana he aha nga tohu a te somotic me pehea te whakamahi ki nga waahanga hiko i nga hoahoa a tawhio noa.Ka ako koe mo nga momo tohu rereke mo nga puna kaha, nga kaiwhakaari, nga kaiwhakaari, nga kaiwhakaari, nga kaikorero, nga kaikorero, me te maha atu.Ka kapi hoki i nga ture paerewa (penei i te IEC, ANSI, me te IPC) e rite ana enei tohu puta noa i te ao.Ahakoa kei te whakatika koe, te hanga whare, ki te ako ranei mo te hikohiko, e mohio ana ko enei tohu ka awhina i a koe ki te mohio ki nga huringa.

Pūtea kōrero

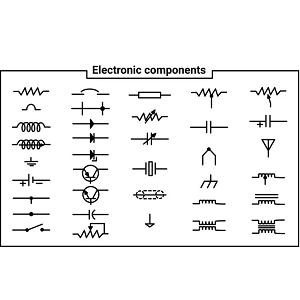

He aha te tohu tohu hiko hiko?

Ko nga tohu schemetic e whakatikahia ana nga tohu whakakitenga i whakamahia i roto i nga hoahoa hiko hiko.Engari ki te whakaatu i te ahua tinana o nga waahanga, e whakaatu ana i nga waahanga mahi me te hono i roto i tetahi punaha.Ka awhina tenei whakamaarama ki te aro ki te rere o te hiko me pehea te taunekeneke o nga waahanga, kaua ki te ahua o te ahua.Ko te kaupapa matua o enei tohu ko te huri i te huringa matatini ki nga hoahoa e ngawari ana ki te mohio me te mahi tahi.Ka taea te whakamaori i tetahi whakaaro pai e tetahi, ahakoa o raatau ahuatanga, waahi ranei.Ko tenei reo o te ao te mahi tahi me te raru i te pai.

Ma te whakamahi i nga tohu tohu hei tohu i nga whakaahua ka whakaiti i te kaakahu kitea i roto i nga hoahoa.Ka kitea e ia nga hononga arorau i waenga i nga waahanga me te tautoko i te maarama tere o te hoahoa a te huringa.Hei tauira, ko te tohu kotahi te tohu mo te katoa o nga waahanga taapiri, i te waahi porohita ranei.Ma tenei ka taea te arotahi ki te whanonga o te punaha, kaua ki te ngaro i nga korero taapiri o nga waahanga takitahi.Ko enei aukati ka whai waahi ano i te wa e raru ana nga raru, te whakatikatika i nga whakamahere, te whakamaarama ranei i te whanonga o etahi atu.He mea nui ratou i roto i nga punaha maamaa, he matatini ranei penei i nga mana pupuri, i nga waahanga reo irirangi-reo ranei.

Tuhinga o mua

IEC 60617

I whakawhanakehia, ka tiakina e te Komihana Hiko o te Ao (IEC), ko te IEC 60617 tetahi o nga paerewa whakairoiro mo nga tohu miihini me te hikohiko.Kei roto i nga mano nga tohu kua whakaritea e hipoki ana i nga mea katoa mai i nga kaimori me nga uaua ki nga waahanga hiko hiko.Ko te whaainga a IEC 60617 ko te whakatairanga i te reo umu kākahu ka taea te tono i te ao i roto i nga tuhinga hangarau.He maha nga waahanga i roto i nga mara i ahu mai i te maatauranga me te hoahoa ki te hanga me te tiaki.Ko te uru ki te whare pukapuka katoa e whakaratohia ana ma te papaa raraunga ipurangi.Ko tenei pātengi raraunga ka whakahoutia i ia wa ki te whakaatu i nga hangarau hou me te whanaketanga o nga mahi ahumahi.

Iee / ANSI 315 (1975)

I whakaputahia e te Institute of Electrical me nga miihini hiko (IEEE) i te mahi tahi me te Paerewa National Paerewa Paerewa Amerikana (IEEE / ANSI 315 te paerewa i Amerika ki te Tai Tokerau mo nga tau tekau ma rua.I tukuna tuatahi i te tau 1975, he maamaa nga tohu mo nga hoahoa hiko me te whai waahi ki te waihanga i nga tuhinga hangarau me nga tuhinga hangarau puta noa i te mutunga o te rautau 1900.Ahakoa i tangohia manahia i te tau 2019, kei te haere tonu hei tohu mo nga punaha tuku iho me nga tuhinga o mua.He maha nga whakawhirinaki ki tenei paerewa kia taea ai te whakamaarama tika me te pupuri i nga punaha roa, i te roa ranei.Kei te kitea tonu tona mana i roto i nga taputapu miihini me nga pukapuka tuhi.

IPC-2612-1

I tukuna e te IPC (Associaction Craending Gusiasriesl (IPC-2612-1 he paerewa hou e whakaatu ana i nga ahuatanga hoahoa o te hiko (EDA) nga taiao hoahoa hiko.Kaore i rite ki nga paerewa tawhito i whakawhanakehia me te tuhi-a-ringa, 2D ranei i te hinengaro, he mea hanga mo nga papaa-a-rorohiko i tenei ra (te hoahoa rorohiko-rorohiko-rorohiko-hiko.He tohu taipitopito mo te hanga o nga tohu, me whakauruhia ki roto i nga wharetohu waahanga, he mea nui mo nga mahi hoahoa, paerewa ranei mo te papaa me te whakarite.Ma te whakakaha i te whakaaturanga o nga tohu puta noa i nga momo papaaho, i te IPC-2612-1 ka awhina i nga hapa, te whakapai ake i nga mahi tahi, me te tautoko i nga mahi hangahanga pai.

Nga tohu toha mana

Ko enei tohu tohu tohu e tohu ana i nga momo momo momo hiko e whakarato ana i te hiko hiko ki te waahi.Ko te maarama ki enei tohu ka hiahiatia hei whakamaori me te hoahoa i nga hoahoa aratohu.

Pūtake Mana

Ko te tohu mana AC e kitea ana hei porowhita me te ngaru moana i roto, i te rua ranei o te mutunga o te aukati i tapaina "AC."He tohu tenei mo te waahi o te waa, kei hea te ahunga o te rere e huri ana i te nuinga o te 50, 60 ranei ia rua, i te rohe.Ko te mana o te AC ko te paerewa hiko o te hiko i tukuna e nga kamupene whaipainga ka whakamahia i roto i nga kaainga, pakihi, me nga whare ahumahi.He mea pai mo te whakawhiti i te mana mo nga tawhiti roa na te kaha ki te whakarereke i nga waahanga rereke ma te whakamahi i nga whakawhitinga.

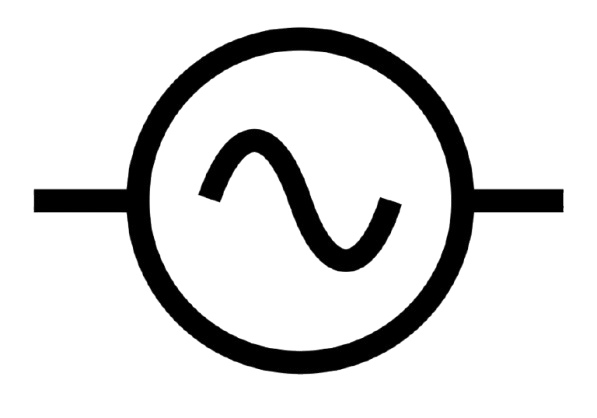

Whakaahua 2. Tohu Toa Toa AC

Pūkenga DC

Ko te tohu mo te puna kaha DC te nuinga o te waa e rua nga raina whakarara, kotahi ano (pai) me tetahi poto (kino).I etahi rereketanga, ko te pere ka whakauruhia ki te tohu ko te huringa.Ko tenei momo puna e whakarato ana i te rere pumau, unidirectional o te utu hiko.He mea nui te mana DC i roto i nga hikohiko, ina koa i nga waahanga porowhita e hiahia ana ki te taumata huringa rite.Kei te nuinga o te waa e tukuna ana e nga kaikorero hiko, nga papa rererangi, me nga taonga hiko e whakamahia ana i roto i nga taiwhanga me nga porowhita.

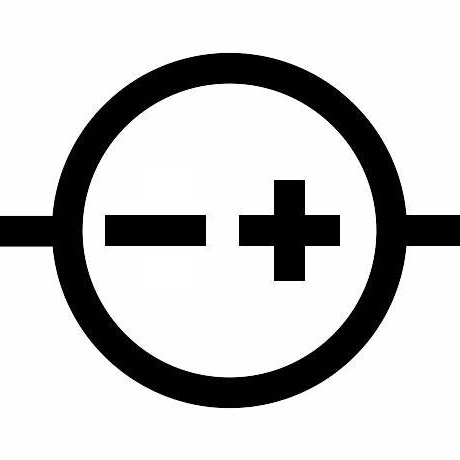

Whakaahua 2. Tohu Tohu Pae

Pāka hiko

Ko te tohu o te pākahiko ka whakarereke i nga raina roa me te poto, e tohu ana i nga waahanga pai me te kino o te pūtau electrochemical.Ko tenei tohu e whakaatu ana i te punaha kaha DC kei roto i te kaha o te kaha ki te whakamahi i te kaha o te kaha.He pai nga pākahiko mo nga hikohiko kawe, penei i te maamaa me nga rorohiko, me te mana pūrua i roto i nga punaha penei i nga punaha me nga rama ohorere.Ko te maha o nga tohu pūtau i whakamahia i te nuinga o te wa e rite ana ki te taumata ngaohiko o te pākahiko, me etahi atu pūtau e tohu ana i te putanga totika teitei.

WHAKAAHUA 3. Tohu Pūrere / Waea Pūkoro

Nga tohu waahanga

Ko nga waahanga roopu he poraka whare nui i roto i nga hiko hiko me nga hiko hiko.Kaore i rite ki nga waahanga kaha (penei i nga kaiwhakaari, i nga keehi ranei)Engari, ka whakautu ratou ki te hiko hiko me te awe i te whanonga o nga tohu, i te nuinga o te wa e mau ana, e wehe ana ranei i te kaha.Anei nga momo matua o nga waahanga paanui me o raatau tohu tohu paerewa:

Ihu

Ko nga kaiwhaiwhai he waahanga e aukati ana, e whakahaere ana ranei i te rere o te hiko hiko i roto i te waahi.Ko te momo tino noa ko te kaiwawao tika, ko te tikanga o te raina zigzag, tapawha ranei, he uara pumau tonu.Ko nga kaiwhaiwhai rereke, penei i nga potatutata me nga Rsoestats, ka whakaatuhia me te pere o te kaiwhakamaori, e whakaatu ana kia whakatikahia to raatau whakaeke.Kei te noho ano hoki nga kaiwhaiwhai motuhake, tae atu ki nga kaitakaro, he maamaa te pāmahana me te tohu ki te raina diagonal, he pere ranei na roto i te tohu;Ko o raatau huringa ātete ki te whakautu ki nga rereketanga o te pāmahana.Waihoki, ko nga kaiwhakaari e kiia ana ko te aukati-rama-maamaa (imLrs) i runga i te kaha o te kaha me te tohu i nga pere e tohu ana ki te arai ki te tohu tohu.Ko enei momo kaimaori kei roto i nga mahi motuhake ki te whakahaere i nga tikanga o te taiao, i nga tikanga whakahaere ranei.

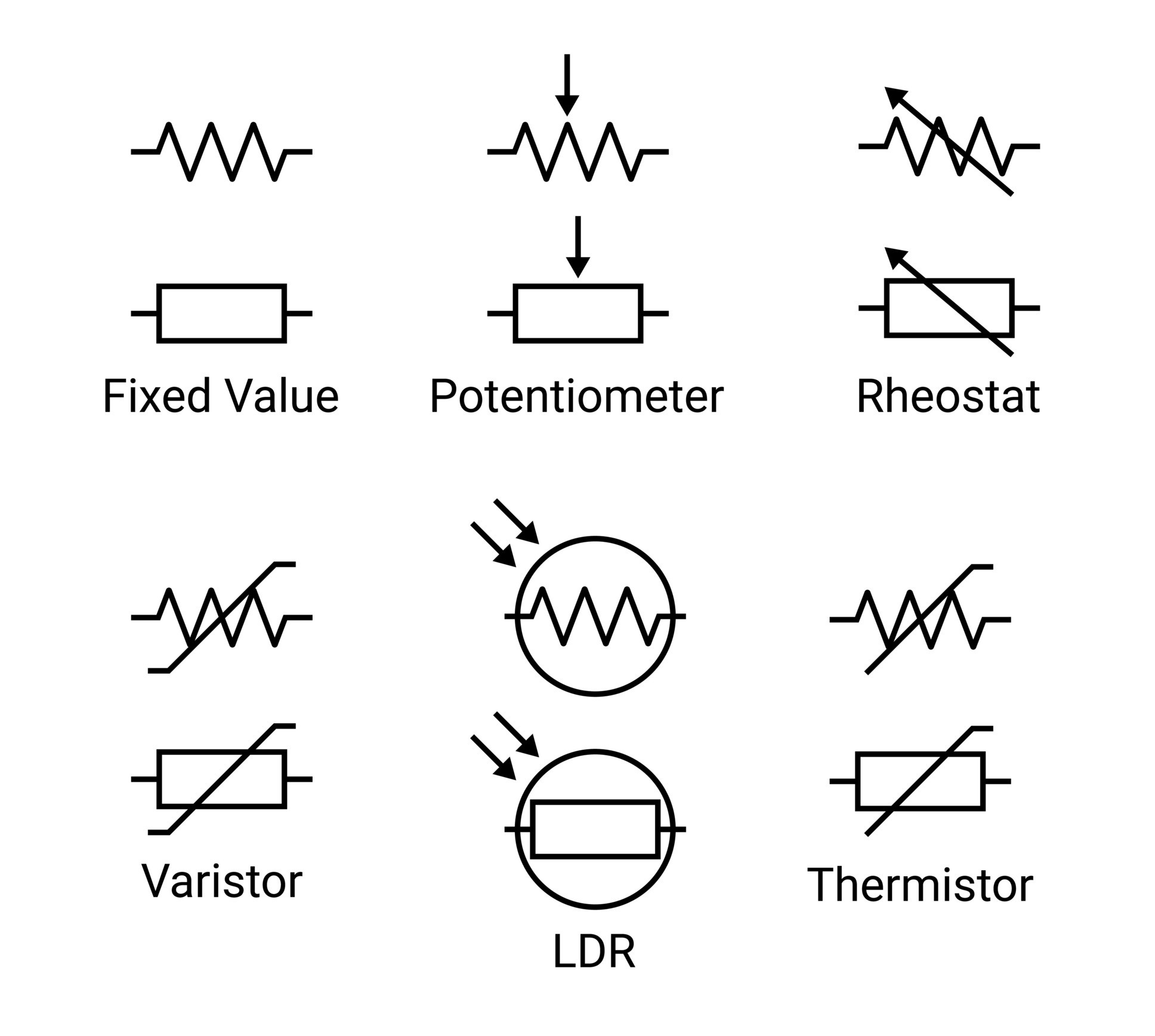

Whakaahua 4. Te tohu o te aukati

Tacitars

Ko nga Kaihautū he waahanga e penapena ana me te tuku i te hiko hiko i te ahua o te mara hiko, e whai waahi ana ki te waa, te tātari, me nga tono rokiroki.Ko nga Kaihautū-kore, he maha nga wa e whakamahia ana i roto i nga waahanga AC, i te waahi ranei kaore i te awangawanga, e tohu ana i nga raina raima e rua nga raina rite te roa, tohu nga papa.He rereke, ko nga kaiwhakatikatika o te ao, penei i nga momo hiko, i nga momo tantalum ranei, he kaupapa motuhake, ka whakamahia i roto i nga waahanga DC;Ko a raatau tohu te tohu i tetahi raina tika me tetahi raina pihi koi, whakauru ranei ki te tohu taapiri hei tohu i te tauranga pai.I tua atu, ka taea te whakarereke i te kaha o te kaha, ka whakaahuahia ki te pere ka kumea mai i roto i te tohu kaitono, e whakaatu ana i to raatau ahua.

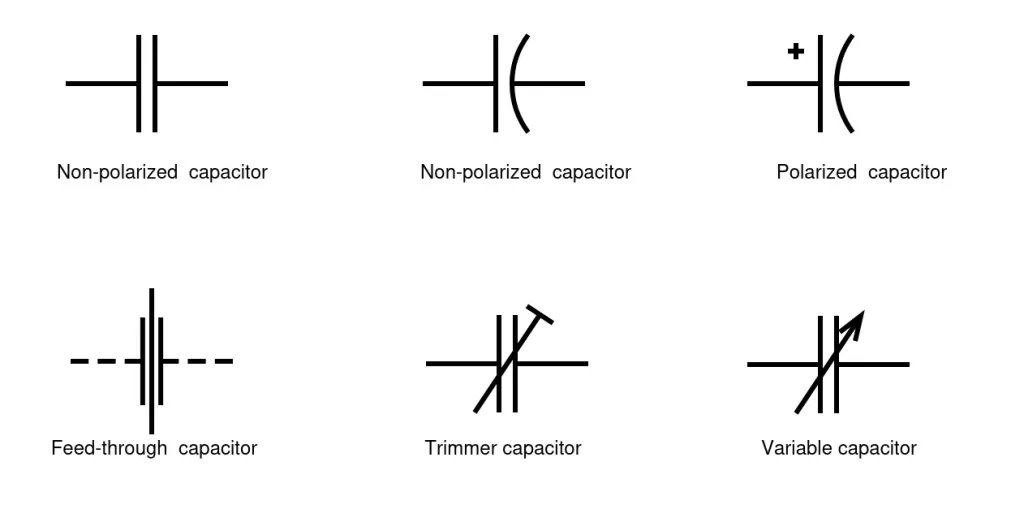

Whakaahua 5. Tohu Kaitaata

Kei roto i nga

Ko te Inductrs he waahanga nui e penapena ana i te kaha i roto i te mara tari ka rere nga hiko o te hiko.Ko ta raatau mahi matua ko te whakahē i nga huringa o te waa, e whai hua ana ki te tātari, te whakawhiti, me nga tono wa.I roto i nga hoahoa porowhita, ko te Induct inducts e whakaatu ana i nga kohinga o nga koropiko, he tohu waea ranei.I te wa e uru ana te kaitirotiro i te kaupapa matua, i te nuinga o te waa ka piki ake te tohu, ka whakaatuhia ki roto, ki roto ranei i te hau, e tohu ana i te rino-rino.Ko te Inductherrs, e tuku ana i te maarama kia whakatikatika, ka whakaahuahia ki te pere, ka whai i tetahi huihuinga rite ki etahi atu waahanga ka taea te whakarereke me nga kaiwhakawaa rereke.

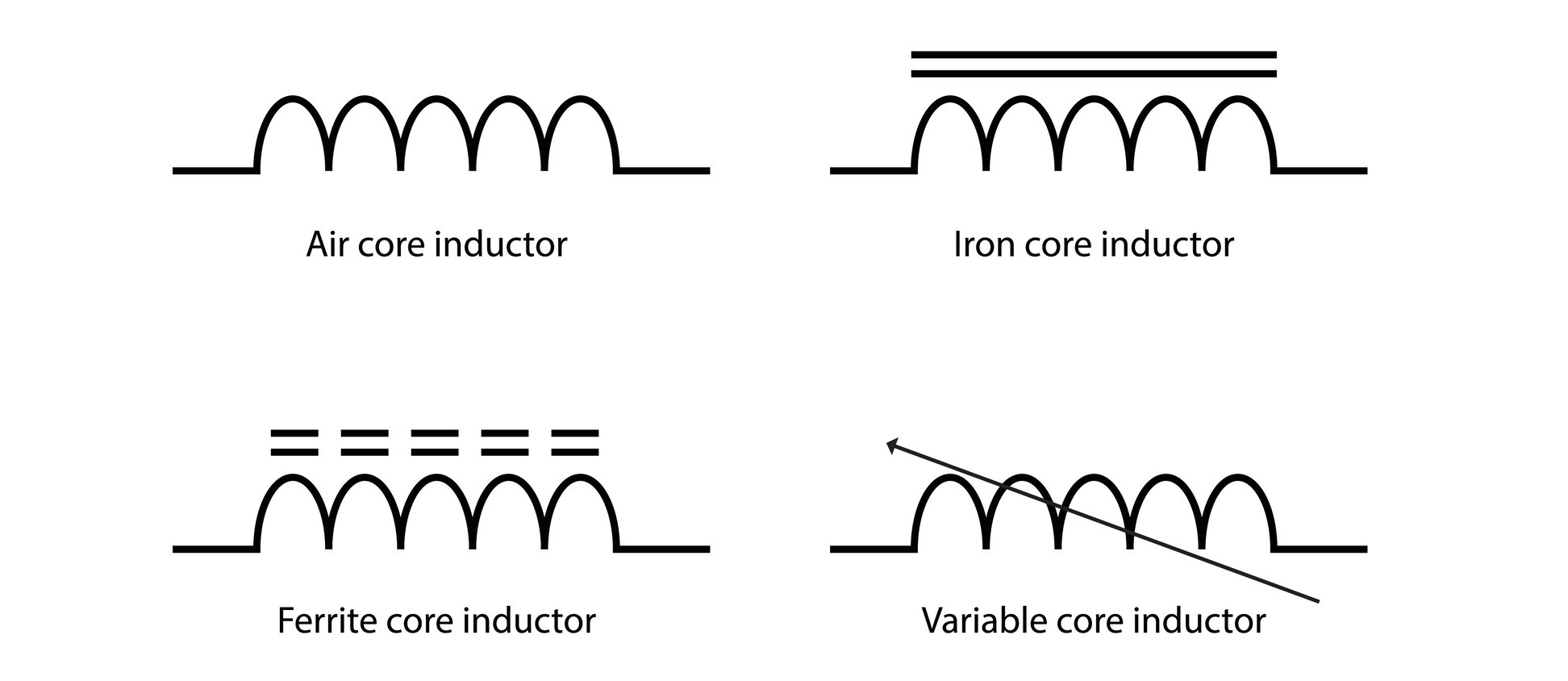

Whakaahua 6. tohu InductOrs

Whakawhiti

Ko nga whakawhitinga he waahanga tika e whakawhiti ana i te kaha hiko i waenga i nga waahanga e rua, neke atu ranei i roto i te kaupapa o te whakaurutanga o te miihini hiko.Ka whakamahia noatia ratau ki te taahi i nga taumata ngaohiko ki runga, ki raro ranei i te tohatoha kaha me te tohu tohu.I roto i nga hoahoa scrogram, ko nga transformers he tohu e rua nga piripiri i roto i te taha, i te nuinga o te waa me nga raina rite i waenga i a raatau hei tohu i te matua Agnetic.Ko nga tohu me nga tohu ranei i te taha o nga paariki ka whakamahia pea hei whakaatu i te ahua o te ao, i te whanaungatanga ranei.Ko te ahua me te maha o nga waro ka whakaatu he tohu ka taea te whakarite mehemea ka whirihorahia te kaihoroi mo te pikinga ki runga ake ranei.Ko etahi o nga kaiwhakawhiti kei te whakaatu i tetahi taapiri pokapū, he hononga taapiri kei te taha tuarua, tuarua ranei e whai hua ana ki nga waahanga toha mana me nga tono oro ka hiahiatia ana nga putanga ngaohiko.

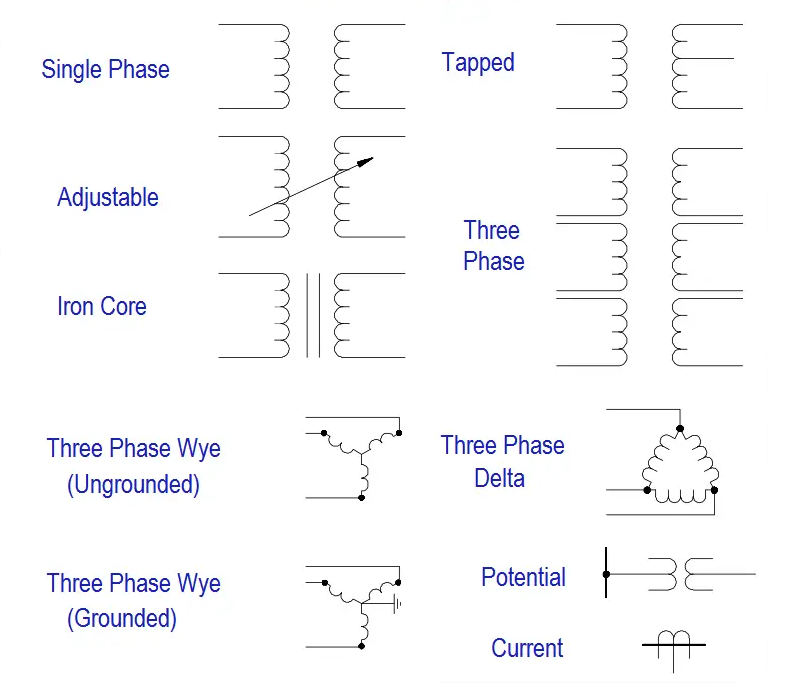

Whakaahua 7. Tohu Transformers

Tohu taputapu semiconductor

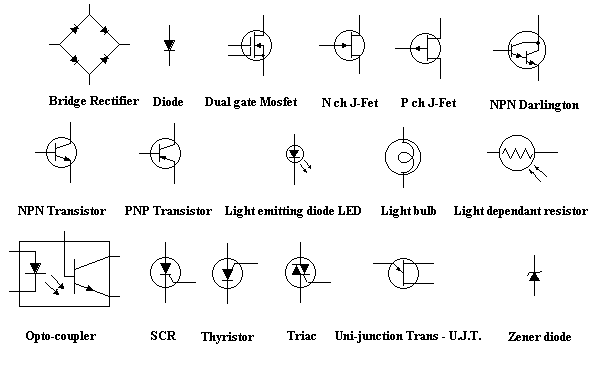

Whakaata 8. Nga tohu taputapu semiconductor

Ko nga tohu a te taputapu semiconductor e whakamahia ana i roto i nga hoahoa o te huringa hei whakaatu i nga waahanga nui e whakahaere ana i te hiko hiko i nga taputapu hiko.Ko enei waahanga e kiia ana ko "nga waahanga kaha" na te mea ka taea e raatau te whakarereke, me te whakaputa i nga tohu hiko.E whakamahia ana i roto i nga mea katoa i te hikohiko katoa mai i te rorohiko me nga waea ki nga rama me nga kaikorero.Ko tetahi momo noa ko te diode.He diode Ka tuku te hiko hiko i roto i te kotahi noa te huarahi, he ahua rite ki te huarahi kotahi-ara.He whai hua tenei mo te whakarereke i te AC (ka huri i te waa) ki te DC (tuuturu), he maha nga taputapu e hiahiatia ana.He rereke nga momo o nga diodes.Ka taea e Zenenes te tuku hiko whakamuri i te wa e nui ana te huringa, hei awhina i te huringa whakahaere.Ko nga Luds (maamaa-maama-maama) ka marama ka haere te hiko ki roto i a raatau.Ko nga whakaahua ka waihanga hiko i te mea e marama ana ratou, e whai hua ana ki a raatau.Ko te taatai ​​piriti he mea hangai i nga rau e wha, ka whakamahia tonu i roto i nga taonga hiko hei huri i te AC ki DC.

Ko tetahi atu waahanga nui ko te kaiwhiwhi. Waka whakahaere Ka taea e koe te mahi penei i te huringa ka huri i te hiko me te wehe, ka kaha ake ranei te hanga tohu.He rereke nga ahuatanga o te hunga whakaeke, penei i te NPN me te PNP (ko nga momo trans o Bipolar), me nga JFets, e whakahaerehia ana e te ngaohiko.Ka whakamahia nga kaiwhakaari mo nga taputapu hiko katoa ka tino nui ki nga rorohiko.Ko nga waahanga whakaurunga (ics) he maramara iti he maha nga waahanga hiko iti i roto ia ratou.I roto i te hoahoa, he rite ki nga tapawha.Ka taea e enei maramara te maha o nga mahi, i runga i nga mea o roto.Ko etahi mea nui he Gates loces, e mahi ana i te maatauranga matua me te whakatau kaupapa i roto i nga rorohiko.Ko etahi atu, penei i nga kaiwhaiwhai mahi (OPP-AMPS), e whakamahia ana hei whakapiki i te kaha tohu, te whakahaere ranei i te oro me te maama i roto i nga taputapu.

Tohu taputapu hiko

Ko nga waahanga hiko he taputapu e huri ana i te kaha hiko hei nekehanga tinana, tangi, me etahi atu taonga miihini ranei.I roto i nga hoahoa a tawhio noa, ko enei waahanga e tohu ana i nga tohu paerewa kaore e whakaatu noa i te momo o te taputapu engari he maha hoki nga tohu e whakahoa ana, e hono ana ranei i roto i te waahi.He whakonga Ko te huringa hiko hiko e whakamahi ana i te electromagnet ki te mahi miihini i tetahi atu, neke atu ranei o nga hononga whakapiri.I te wa e rere ana te rere o te waa, ka hangaia he mara Agnetic e tarai ana i te katia ka whakatuwherahia, ka whakatuwhera ranei.Ko nga tohu taapiri e whakaatu ana i te kiri me nga hoapaki whakawhiti e rite ana, e whakaatu ana me pehea te whakahaere o te taatai ​​i roto i te waahi.

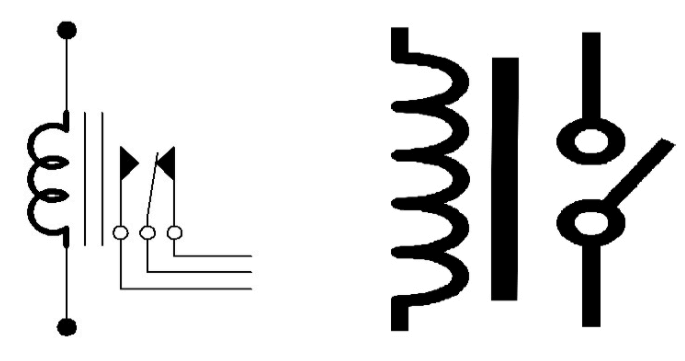

Whakaahua 9. Te tohu o te taatai ​​i te huringa hiko

Moti Ka hurihia te hiko hiko ki te nekehanga hurihuri, te kawe i nga punaha miihini.Ko nga tohu a nga motuka mo nga motuka ka whakauru i te reta "M" me whakaatu i nga hononga mo te mana me te mana whakahaere, he motuka ranei te motuka.Pūhanga te whakaputa i nga tohu ka rongohia i te wa e whakamahia ana i te waa.Ka whakamahia enei waahanga mo te matohi, whakaohooho, whakamohiotanga ranei i nga punaha hiko.Kei roto i a raatau tohu whaanui ko nga raina ngaru, i tetahi kaikorero korero ranei, e tohu ana i te mahinga oro tangi.He wiki Ko te taputapu haumaru e tiaki ana i nga waahanga hiko mai i te nuinga o te whakarewa me te pakaru i te hononga ka nui ake te paepae o te waa.Ko nga tohu FUSE he tohu iti noa iho ranei he raina me te pae pokapū, e tohu ana i te waahanga pakaru.Ko enei tohu kaore noa i te tautuhi i nga taputapu engari ka whakawhiwhia hoki ki nga tohu me pehea te whakahohe i roto i te waahi.Hei tauira, ko te tohu tohu ka whakaatu i tetahi raina mana e hono ana ki te whakawhiti, i te wa e takirua ana te tohu motuka me te kaiwhakaari taraiwa taraiwa ranei.Ko te maarama ki enei tohu he mea nui ki te whakamaori me te hoahoa i nga mahi miihini me te haumaru.

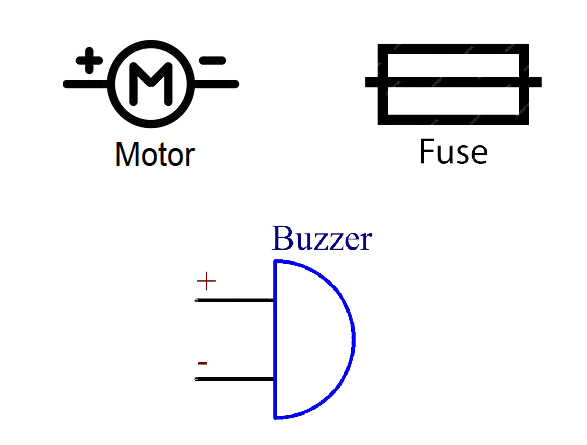

Whakaahua 10. tohu o te motuka, totoro me te buzzer

Inenga me te tohu tohu

Ko enei tohu he tohu mo nga taonga e whakamahia ana mo te tirotiro, te whanganga, me te tarai i te whanonga o nga hiko hiko me nga hiko hiko:

Puia me nga ammeters I whakamahia hei ine i te kaha hiko (ngaohiko) me te rere o naianei, aua.Ko te Voltmeter te hono ki te rite ki tetahi waahanga hei ine i te huringa, i te wa e hono ana te Ammeter i roto i te raupapa hei ine i te waarangi.He pai enei taputapu hei arotake i nga mahi a tawhio me te tautuhi i nga hapa.Galvanometers He taputapu taapiri kua hangaia kia kitea me te ine i nga waa iti rawa.He maha nga wa e whakamahia ana i nga punaha ingoa, ka taea e Galvanoments te tohu huarahi o naianei me nga waahanga o te turanga i nga whakaaturanga meter.Oscilloscope Tukuna kia kite i nga tohu hiko mo te waa roa.Ma te whakaatu i nga ngaru ngaohiko i runga i te mata, ka awhina a Oscilloscope ki te tātari i te whanonga tohu, i te waa, te whakanui, me te waa.He nui ratou i roto i te raru, te tātari ngaru, me te whakamatautau i te pono o te tohu i roto i nga waahanga matatini.

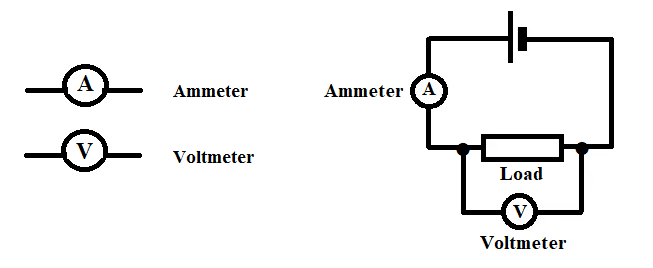

Whakaata 11. Nga Koha me te Tohu Ammeters

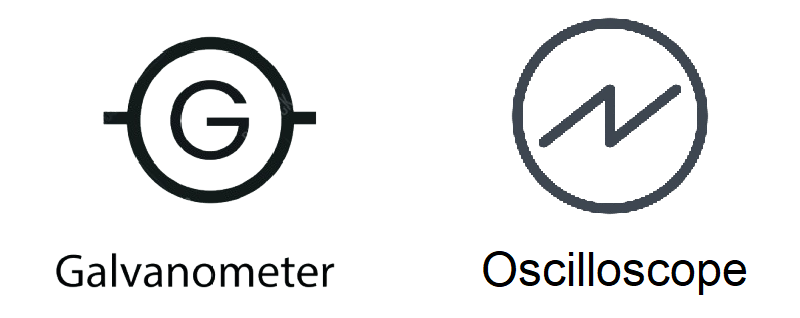

Whakaahua 12. Tohu Galvanometer me Oscilloscope

Nga tohu oro me te whakawhitiwhiti korero

Ko enei tohu e kitea ana i runga i nga taputapu e whakahaere ana i te tuku, i te raarangi korero ranei o nga tohu oro me nga whakawhitiwhiti korero.Ka awhina ratou ki te tautuhi i nga waahanga matua e pa ana ki te tukatuka o te tukatuka me te whakawhiti tohu i roto i nga punaha hiko.Ko nga Microphones e tohu ana i nga waahanga e hopu ana i nga ngaru tangi ka huri ki nga tohu hiko.He pai nga whaikorero ki nga tono penei i te tuhi reo, te huihuinga ataata, me nga punaha ora.He rite te tohu ki tetahi pouaka porowhita iti, he taputapu whakatangitangi tangi ranei.Ko nga kaikorero e tohu ana i nga taputapu e huri ana i nga tohu hiko e hoki mai ana ki te oro e rangona ana.I kitea i roto i nga mea katoa mai i nga waea pūkoro ki nga punaha, ka whai waahi nga kaikorero ki te tuku putanga oro.He rite tonu te ahua o ta raatau tohu ki te kowhatu, he ngaru ngaru ranei e puta mai ana i te pouaka.Ko te Telecom me te RF (te reo irirangi e tautuhi ana i nga tauranga i whakamahia hei hono i nga taputapu whakawhitiwhiti korero, tae atu ki nga waea, antennas, me nga waahanga ahokore.Ka mahi ratou hei urunga, ka puta atu nga tohu mo nga raraunga me nga oro o te oro i roto i nga punaha whakawhitiwhiti a-ahokore.He rereke pea nga tohu engari kei te whakauru pinepine i nga whiu me te antena whakaahua ranei hei tohu i te rere tohu.

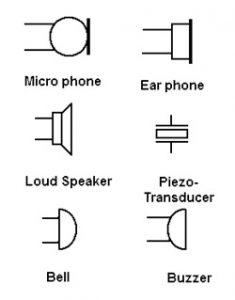

Whakaahua 13. Nga tohu oro me te whakawhitiwhiti korero

Nga tohu mamati me nga tohu atanga

Ko nga tohu mamati me te atanga atanga he taputapu nui kei roto i te hoahoa me te whakamaori i nga waahanga e tukatuka ana i nga raraunga Binary.Ko enei tohu hei tohu mo te whakaatu i nga waahanga me nga huarahi i roto i nga punaha mamati, ina koa i roto i nga punaha whakauru, nga mana whakahaere, me nga papaaho.Ko nga tatau arorau, penei me te, me te Xor, hangaia te turanga o te whakatau kaupapa mamati ma te mahi i nga mahi arorau motuhake e pa ana ki nga whakaurunga Binary.E whakamahia ana hei whakatinana i te arorau mana, te tukatuka tohu, me nga raraunga ka rere i roto i nga waahanga.Ko nga Buses me nga pouaka parani ka awhina i te matatini o te tohu tohu ma te tohu i nga raina raraunga ka whakariterite i nga tohu i waenga i nga waahanga rereke o tetahi punaha.He tino pai enei waahanga mo te whakapiki i te maarama i roto i nga hoahoa tohu me te whakarite i te whakawhitiwhiti korero.Potontiometers, i te nuinga o te wa e whai mana ana ki nga punaha mamati na te mea ka taea te whakatikatika i nga tohu tohu mo nga tohu taatai.Ka noho tahi, kaore ko enei tohu anake te arahi i te hanga me te tātari i nga huringa mamati engari ka taea hoki te whakawhitiwhiti korero puta noa i nga momo hangarau hangarau.

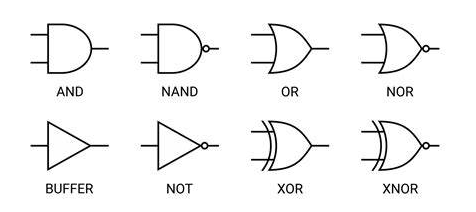

Whakaahua 14. Nga tohu gates liecs

Wāhanga whakamutunga

Ko nga tohu schematic kia ngawari ake te panui, hoahoa, me te whakatika i nga waahanga hiko.He rite ki te reo noa ka taea e te tangata nga waahi katoa, ahakoa he aha te whenua kei a raatau.E whakaatu ana tenei aratohu me pehea te turanga o ia tohu mo tetahi waahanga i roto i te waahi hiko me te awhina i a koe ki te mohio ki taua waahanga.Ka mohio koe ki enei tohu, ka taea e koe te hanga i nga waahanga pai ake, ka pai ake te whakaoti rapanga, ka kaha ake te mahi me te hikohiko.
