Nga Tikanga Whakapapa: Me pehea te Whakaiti i te EMI i roto i nga punaha taura

Ko te whakamarumaru whenua ka awhina koe ki te tiaki i o tohu mai i te wawaotanga hiko me te haruru kore i roto i nga punaha hiko.I roto i tenei tuhinga, ka ako koe he aha te papa whakamarumaru me te rereke o te tohu tohu.Ka mohio ano koe ki nga tikanga matua e whakamahia ana mo nga punaha iti-auau, teitei-nui, me nga punaha whakauru-auau.I tua atu, ka torotoro koe i nga momo taura, nga hapa noa, me te waahi e whakamahia ana enei tikanga.

Putumōhio

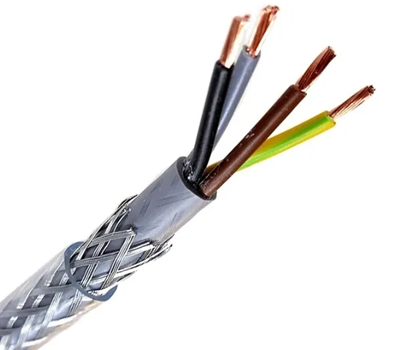

Whakaahua 1. Hanganga Taura Whakatau

He aha te whakamarumaru whenua?

Ko te whakamarumaru whakamarumaru ko te tikanga o te hono i te parepare kawe o te taura ki te papa tohutoro hei whakaiti i te pokanoa hiko (EMI) me te haruru kore.Ko te whakangungu rakau, i te nuinga o te wa ka mahia ki te parahi whiri, ki te konumohe ranei e whakaatuhia ana i te Whakaahua 1, ka mahi hei arai hei aukati i nga raruraru hiko o waho kia kore e pa ki te tohu o roto.Ma te tuku pokanoa ki te whenua, ka awhina i te pupuri i te pono o te tohu me te whakapai ake i te mahinga o te punaha.Ka whakamahia tenei tikanga i roto i nga punaha hiko he mea nui nga tohu pumau me te ma.He waahanga nui o te hoahoa hototahi hiko (EMC).

Kaore i rite ki te turanga tohu, e whakarato ana i te ara hokinga mai mo te naianei i roto i te iahiko, ko te whakamarumaru whenua ka aro anake ki te tiaki i nga tohu mai i te haruru.Karekau e mau ana i te naianei whakahaere noa engari ka mau i te wawaotanga awe.He mea nui tenei wehewehe na te mea ko te whakaranu i enei mahi ka puta he take mahi.Kua hoahoatia te turanga parepare ki te wehe i te haruru, ma te tohu tohu e whakarite te mahi ara iahiko tika.Ma te wehe i enei mahi ka pai ake te pono me te whakaiti i nga raruraru hiko.

Tikanga Whakapapa Whakapapa-Haiti

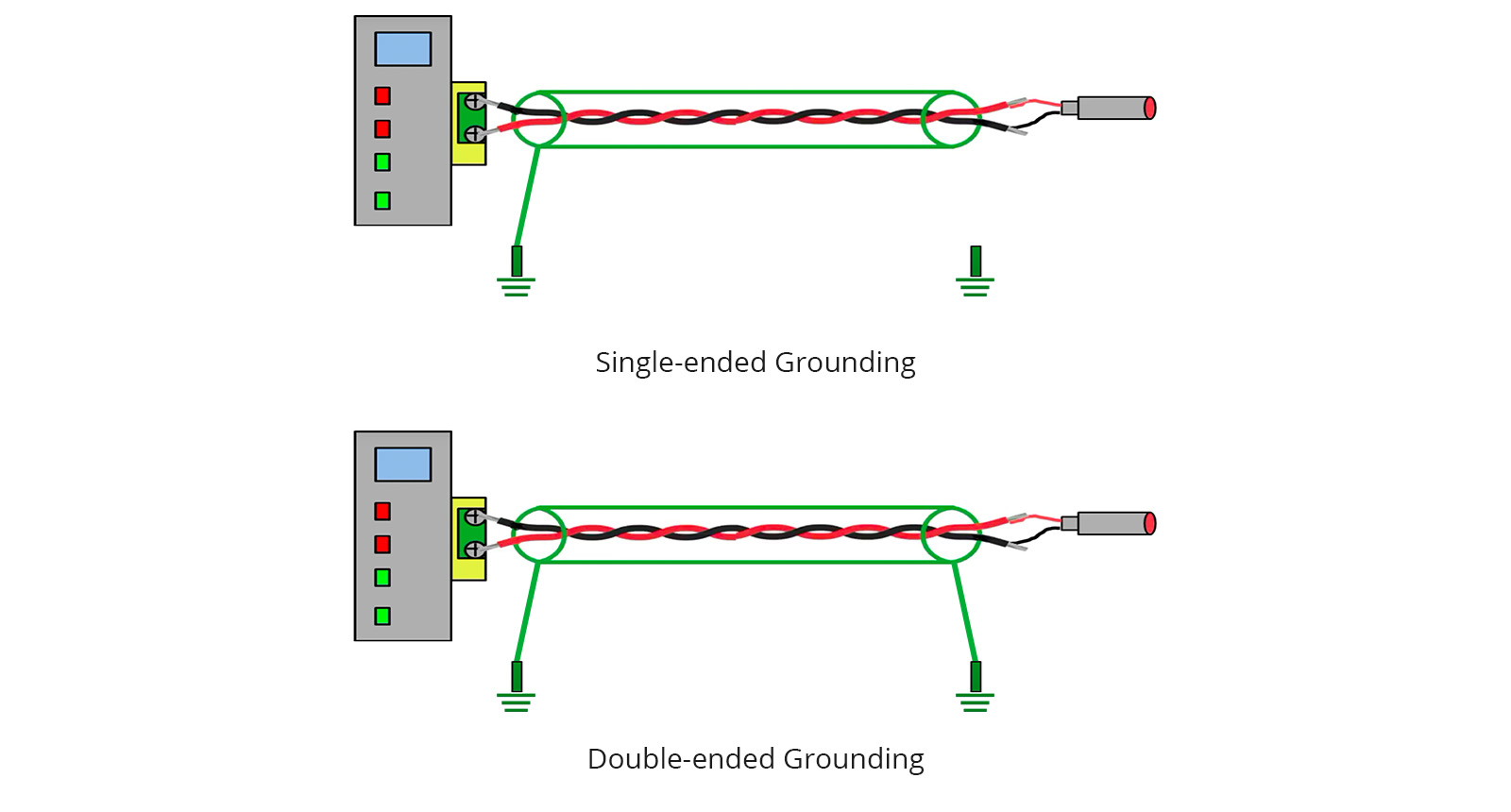

Whakaahua 2. Te Papa Takitahi me te Whakamutunga Taurua

Ko te whakamarumaru o te whakangungu rakau iti he tikanga e whakamahia ana hei whakaiti i te haruru i roto i nga punaha e whakahaere ana i nga iarere tohu iti iho, i raro iho i etahi kirohertz.I roto i tenei huarahi, ka noho te arai taura ki te waahi kotahi anake, e mohiotia ana ko te waahi kotahi.Ko tenei tikanga ka aukati i te rere o te au, e kiia ana ko nga kowhiti whenua, ka taea te whakauru i te haruru kore ki roto i te punaha.I te nuinga o te wa ka kowhiria te waahi whenua i te puna tohu, i te utaina ranei, i runga i te hoahoa o te punaha.Ka rite ki te whakaahua i te Whakaahua 2, ko te papa whenua i tetahi pito ka whakarite he tohutoro pumau me te kore e hanga he ara kopikopiko.He maamaa tenei tikanga me te whai hua mo nga tono iti-auau.

Ma te whakakore i nga ara whenua maha e taea ai te rere o te au i roto i te whakangungu rakau.I te wa e tau ana nga pito e rua ki nga iarere iti, na te rerekeetanga o te kaha o te whenua ka puta te haruru o te ia.Ma te whakatuu whenua kotahi anake te pito, ka mahi noa te whakangungu rakau hei arai whakamarumaru kaore i te huarahi o naianei.Ko te whiriwhiri i waenga i te puna-mutunga papa me te uta-mutunga papa e whakawhirinaki ana ki te waahi o te haruru ka uru ki roto i te punaha.Ka whakamahia tenei tikanga i roto i nga punaha ororongo, taputapu taputapu, me nga iahiko whakahaere.Ka whakaratohia e ia te whakaheke haruru pono me te kore e taapiri i te uaua ki te hoahoa.

Tikanga Whakapapa Paparanga-Teitei

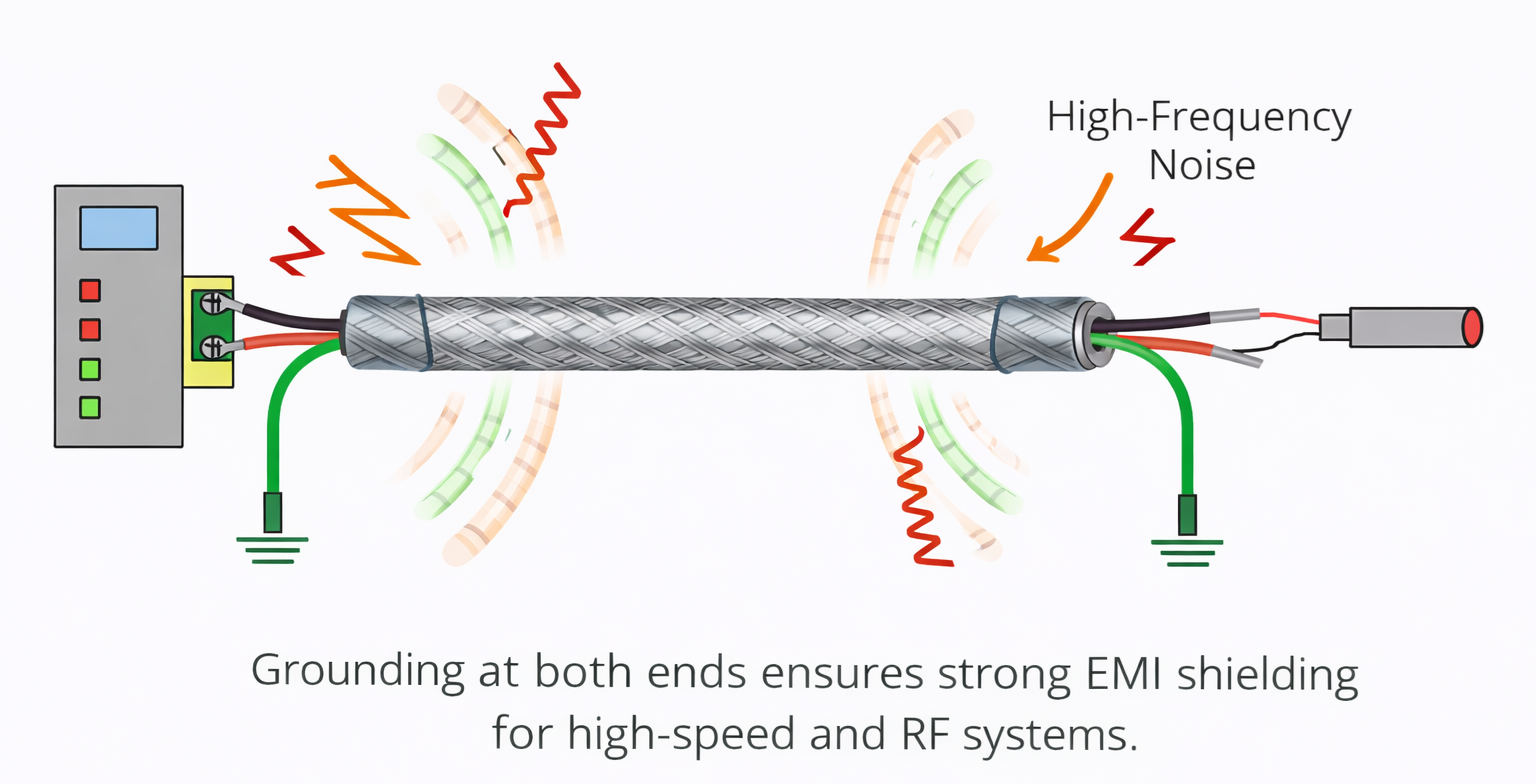

Whakaahua 3. Tiaki-Teitei-Waea Whakapapa Whenua

Ko te whakamarumaru o te arai teitei he tikanga hei whakahaere i te wawaotanga hiko i roto i nga punaha e mahi ana i nga iarere teitei.I enei iarere, he rereke te ahua o te haruru, ka ngawari te hono ki roto i nga taura ma nga mara hiko.Hei whakatutuki i tenei, me whakamau te whakangungu rakau ki nga waahi maha, i nga pito e rua o te taura.Ka hangaia he ara iti-impedance e taea ai te haruru nui-nui kia rere tika ki te whenua.Kaore i rite ki nga tikanga iti-auau, ko te whainga i konei ko te whakaiti i te impedance kaua ki te aukati i nga koropiko o naianei.He pai tenei huarahi ki nga punaha tere-tere me te RF.

Ko te papa whenua i nga pito e rua ka pai ake te whai huatanga o te whakangungu rakau ma te whakaiti i te aukati o te whakangungu rakau puta noa i tona roa.I nga iarere teitei, ahakoa nga waahi iti me nga waahanga kore whenua ka mahi ano he antenna, ka taea te haruru ki te kuhu, ka mawhiti ranei.Ma te hono i nga pito e rua ki te whenua, ka noho tonu te whakangungu rakau hei arai ki te pokanoa.Ko tenei tikanga ka whakarei ake i te aukati EMI me te whakarite kia pai ake te tohu tohu i roto i nga taiao tono.Kei te whakamahia nuitia i roto i nga punaha korero, nga raina raraunga tere-tere, me nga tono RF.Ko te whakatinanatanga tika ka tino whakamarumaru mai i nga puna haruru o waho.

Hangarau Whakapapa Whakararu Hybrid

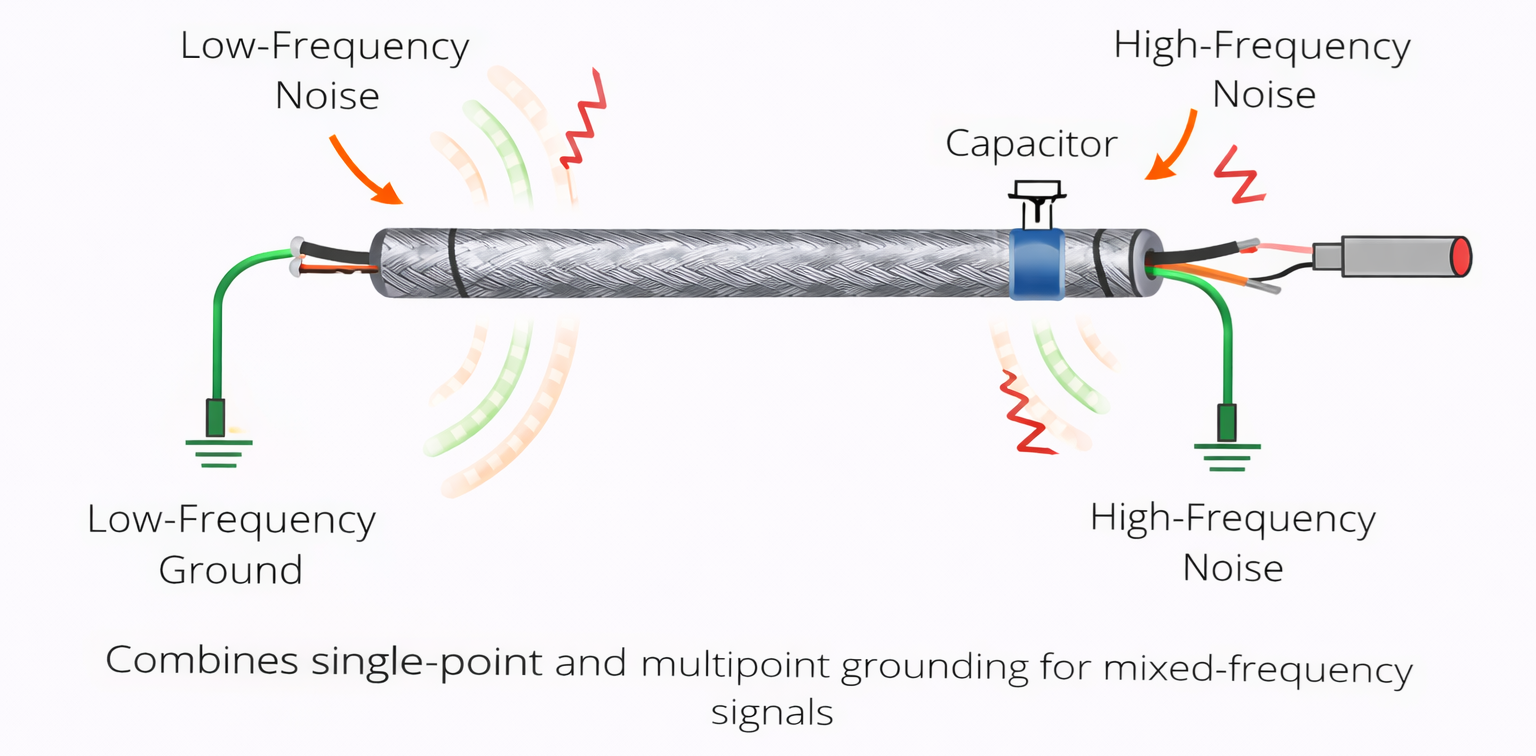

Whakaahua 4. Hybrid Shield Grounding Technique

Ko te whakatuu papaa ranu he tikanga e whakakotahi ana i te papa-a-ira kotahi me te waahi-maha ki te hapai i nga punaha me nga tohu auau-ranumi.Ka whakamahia e ia nga waahanga penei i nga pūnga iahiko ki te tuku i te haruru nui-nui ki te whakawhiti ki te whenua i te wa e aukati ana i nga iarere iti.Ko tenei huarahi ka whaiwari ma te whakatika i nga wawaotanga iti-tere me te hau-nui i roto i te hoahoa kotahi.Ka taea te whakamarumaru tonu te whakangungu rakau ki tetahi pito i te wa e hono ana ma te punga i tera pito.Ka hangaia he ara whakahaere mo nga momo haruru rereke.Ka whakamahia i roto i nga punaha hiko uaua.

Ka mahi tenei tikanga ma te wehewehe i te taunekeneke o nga iarere rereke ki te whakangungu rakau.Ko nga tohu tere-iti ka whakahaerea ma te whakaiti i nga hononga o te whenua, ko te haruru o te haruru nui ka tukuna marie ma nga ara capacitive.Ko te pūnga iahiko hei huānga e ti'aturi ana i te auau, ka tuku noa i nga tohu auau teitei e kore e hiahiatia kia haere.Ka awhina tenei ki te pupuri i te pumau o te tohu me te kore e whakauru i nga take o te kopae whenua.Ka whai hua te papa whenua ranu ki nga punaha kei reira nga tohu tairitenga me nga tohu matihiko.Ka tukuna he otinga taurite mo te whakapai ake i te hototahi hiko hiko.

Papa-Taurua Taura Whakapapa Taura

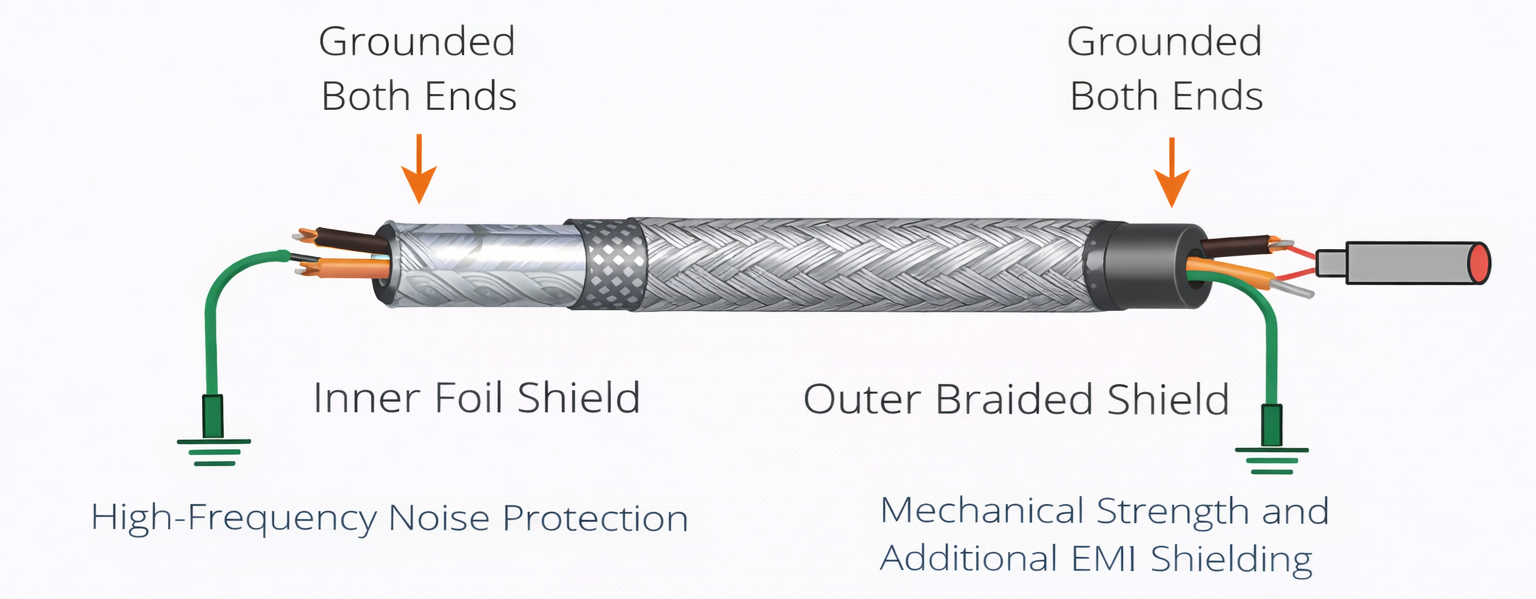

Whakaahua 5. Te Paparanga Taura Whakataua Paparua

Ko te whakamarumaru taura papa-rua e pa ana ki te whakamahi i nga taura me nga paparanga parepare motuhake e rua, te tikanga he whakangungu rakau o roto me te whakangungu rakau whiri o waho.He rereke te kaupapa o ia paparanga hei tiaki i nga tohu mai i te pokanoa.Ko te whakangungu rakau o roto e whakarato ana i te haruru haruru nui, ko te whakangungu rakau o waho e tuku ana i te kaha miihini me etahi atu parepare EMI.He mea nui te whakatakoto tika o enei paparanga hei whakanui ake i te whai huatanga.He rereke te turanga o ia whakangungu rakau i runga i nga whakaritenga o te punaha.He maha nga wa e whakamahia ana tenei tikanga i roto i nga tono mahi nui.

I roto i te maha o nga hoahoa, ko te parepare o waho kei nga pito e rua hei whakarato i te whakamarumaru EMI kaha, i te mea ka taea te whakamarumaru o roto ki tetahi pito ki te karo i nga au e kore e hiahiatia.Ka awhina tenei wehenga ki te whakahaere i te haruru i roto i te taura.Ko te hanganga paparua-rua te whakapai ake i te mahi whakamarumaru puta noa i te whanui o te waa.Ka whakamahia i roto i nga punaha tairongo penei i nga taputapu rongoa, taputapu korero, me nga mana whakahaere ahumahi.Ma te tika o te papa whenua ka mahi tahi nga papa e rua me te kore e pokanoa.Ko tenei huarahi ka whakanui ake i te pono o te tohu me te whakaiti i te haruru.

Me pehea te Kowhiri i te Tikanga Whakapapa Whakaara Tika?

Ko te whiriwhiri i te tikanga whakamarumaru tika ka whakawhirinaki ki te auau me te haruru o to punaha.

Tuatahi, tautuhi mena kei te mahi to punaha i nga waa iti, teitei ranei.I te nuinga o te wa ka whai hua nga punaha auau-iti mai i te turanga ira-kotahi, engari ko nga punaha auau-teitei e hiahia ana ki te whakatuu whenua maha.Ma te mohio ki tenei rereketanga ka awhina i nga take mahi.Ko tenei taahiraa ka whakarite kia rite te tikanga ki te whanonga tohu.Ka noho hei turanga mo to whakatau.

Whai muri, arotakehia te momo taura e whakamahia ana i to punaha.He rereke te hanga o nga taura whakamarumaru, tae atu ki nga hoahoa paparanga kotahi me nga hoahoa paparua.Ko te hanganga taura e pa ana ki te whakamahi i te papa whenua.Ko te whiriwhiri i te tikanga tika ka whakarite i te whai huatanga o te whakangungu rakau.Ka awhina ano tenei taahiraa ki te aukati i nga hapa whakaurunga.Ko te aromatawai taura tika ka pai ake te pono o te punaha.

Na, whakaarohia te taiao papaa o te punaha.Tirohia nga rereketanga pea i waenga i nga waahi whenua ka puta te haruru.He mea nui te tohutoro whenua pumau me te rite mo te whakamarumaru whai hua.Ka awhina tenei ki te whakaiti i te pokanoa me te pupuri i te kounga tohu.Ko nga ahuatanga o te whenua ka pa ki nga mahi.Ka karohia te aro mātai i ngā take a meake nei.

Whai muri i tera, tātarihia nga puna haruru i roto i to tono.Whakatauhia mehemea ka puta mai te pokanoa mai i nga taputapu o waho, i nga raina hiko, i nga iahiko o roto ranei.Ma te mohio ki te puna ka awhina koe ki te whiriwhiri i te rautaki turanga tino whai hua.Ko tenei taahiraa ka whakapai ake i te mana EMI me te pumau o te punaha.Ka awhina ano hoki ki te whakapai ake i nga mahi whakamarumaru.Ko te tautuhi tika ka pai ake nga hua.

Whai muri, arotake i te matatini o te punaha me nga herenga hoahoa.Ko etahi tikanga e hiahia ana ki etahi atu waahanga, ki te whakamahere whakatakotoranga tupato ranei.Whiriwhiria he tikanga e pai ana ki to hoahoa me te kore e taapiri i te uaua kore.Ma tenei ka ngawari ake te whakatinana me te tiaki.Ko te ngawari ka whakapai ake i te pono.Whakatauritehia te mahi me te whai kiko.

Hei whakamutunga, whakamatautau me te whakamana i to tikanga kua tohua.Te ine i te mahinga o te punaha i muri i te tono whenua.Tirohia mo te whakaheke haruru me te pumau o te tohu.Ma te whakamatautau ka mahi te tikanga i runga i nga tikanga.Ka taea hoki te whakarereke mehemea e tika ana.Me whai manatoko mo te whakatutuki i nga hua tino pai.

Nga Hapa Matatini ki te Whakapapa Paparanga Whakapapa

Ko te karo i nga hapa noa e hiahiatia ana mo te mahi whakamarumaru whai hua.

• Whakapapa i nga pito e rua ki te auau iti pohehe

Ka taea e tenei te hanga i nga koropiko whenua ka whakauru i te haruru kino ki roto i te punaha.He maha nga hoahoa ka wareware ki tenei take, ka heke te kounga tohu.I te nuinga o nga wa ka whakatauhia nga whakatau whenua me te kore e whakaarohia te auau.Ka awhina te whakamahere maataki ki te aukati i tenei raru.

• Te whakamahi i te ira turanga whenua he

Ko te whiriwhiri i tetahi waahi papa whenua ka whakaiti i te whai huatanga o te whakamarumaru.Ki te kore e tau te tohutoro o te whenua, kare pea te haruru e tukuna tika.Ma tenei ka hua mai te mahi o te punaha.He mea nui te kowhiringa i nga waahi turanga.

• He kino te kounga hononga o te whakangungu rakau

Ka taea e nga hononga wewete, kore oti ranei te whakanui ake i te aukati me te whakaiti i te pai o te whakamarumaru.Ahakoa nga waahi iti ka taea te haruru ki te uru ki te punaha.Ma te whakapumau i nga hononga pakari me te hono tonu ka pai ake te mahi.Ko te whakaurunga kounga e hiahiatia ana.

• Te wareware i te momo taura me te hanganga

Ko nga taura rereke e hiahia ana ki nga huarahi rereke.Ma te whakamahi i taua tikanga ki nga taura katoa ka puta he hua kino.Ma te mohio ki te hoahoa taura ka awhina koe ki te whiriwhiri i te tikanga tika.Ka karo tenei i nga take mahi koretake.

• He hē te whakaranu i te tohu me te papa parepare

Ma te whakakotahi i enei papa ka uru te haruru ki roto i nga ara iahiko tairongo.He rereke nga mahi a ia tangata, a me whakahaere motuhake.Ka taea e te ranu tika te whakaiti i te pono o te punaha.Ko te wehenga marama ka pai ake te mahi.

• Te kore o te whakamatautau i muri i te whakaurunga

Ko te peke i te whakamana ka waiho nga take huna i roto i te punaha.Ki te kore he whakamatautau, he uaua ki te whakaū mena ka whai hua te papa whenua.Ka raru pea tenei mahi mo te wa roa.Ko nga whakamatautau ka whakarite i te whakatinanatanga tika.

Nga Whakataunga o nga Tikanga Paparanga Paparanga Whakapapa

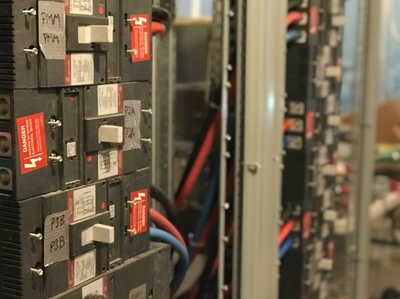

Whakaatu 6. Paewhiri Hiko Ahumahi me te Waea Whakaara

Ko nga tikanga whakamarumaru e whakamahia ana puta noa i nga umanga rereke hei whakarite i te tuku tohu pono.

1. Pūnaha Ororongo

Ka whakamahia te papa oro i roto i nga taputapu ororongo hei aukati i te hamumu me te ngangau.Ka awhina i te pupuri i te kounga oro ma te whakaiti i te pokanoa.Ko te whakatuu whenua tika ka mau te tuku tohu.He mea nui tenei i roto i nga tatūnga ororongo kaihoko me te ngaio.

2. RF me nga Pūnaha Whakawhitiwhiti

Ko nga punaha auau teitei ka whakawhirinaki ki te whakamarumaru whai hua hei aukati i te ngaro o nga tohu.Ka awhina te papa whenua ki te whakahaere i te wawaotanga hiko i roto i nga raina korero.Ka whakarite i te tuku raraunga pono.He pai tenei ki nga taputapu ahokore me nga taputapu whatunga.

3. Pūnaha Whakahaere Ahumahi

I roto i nga taiao ahumahi, he maha nga haruru hiko na nga miihini taumaha.Ka tiakina e te papa parepare nga tohu mana mai i te pokanoa.Ka pai ake te pumau me te tika o te punaha.He mea nui tenei mo nga punaha aunoa me te aro turuki.

4. Taputapu Taonga

Ko nga taputapu hauora tairongo e hiahia ana ki nga tohu maamaa me te pumau.Ka awhina te whakamarumaru o te papa ki te aukati i te pokanoa ka pa ki nga inenga.Ka whakarite tika te mahi o nga taputapu tātari.He nui te pono i roto i nga tono hauora.

5. Pūnaha Whakawhiti Raraunga

Ko nga taura raraunga tere-tere e hiahia ana ki te whakamarumaru kaha ki te pupuri i te tapatahi tohu.Ko te papa whenua ka whakaiti i te haruru ka puta he hapa raraunga.E tautoko ana i nga korero pumau me te tere.He rawe tenei ki nga punaha matihiko hou.

6. Pūnaha Toha Mana

Ka whakamahia te papa whakamarumaru ki te whakahaere haruru i roto i nga raina hiko me nga taputapu.Ka awhina i te tiaki i nga waahanga tairongo mai i nga raruraru hiko.Ma tenei ka pai ake te pai o te punaha me te haumaru.Ko te turanga tika te mea matua i roto i nga punaha whakahaere hiko.

Whakamutunga

Ka whai waahi te whakamarumaru whenua ki te pupuri i te tapatahi o te tohu ma te arai atu i te pokanoa mai i nga iahiko tairongo.Ko nga tikanga rereke, penei i te tohu-kotahi, ira-maha, me te papa whenua ranu, ka whakamahia i runga i te auau o te punaha me nga whakaritenga hoahoa.Ko te whiriwhiringa o te taura tika, te rautaki whakatuu whenua, me nga whakaritenga whakaurunga ka pa ki te mahi katoa.Ma te mohio ki enei maataapono me te karo i nga hapa noa, ka taea e nga punaha te whakatutuki i nga mahi pono me te whakaheke haruru whai hua.
