Wehe Waea Oiao Naianei (RCCB): Tikanga Mahi, Momo, Waea, me te Whakataurite

I roto i tenei tuhinga, ka ako koe he aha te RCCB, pehea te mahi, me nga waahanga matua o roto e taea ai te whakamarumaru.Ka mohio ano koe ki ona whakatauranga, momo rereke, whakaaro waea waea taketake, me pehea te whakataurite ki etahi atu pakaru.Ko nga whakamahinga whaihua i roto i nga whare, i nga waahi arumoni, i nga wheketere, me nga waahi makuku-makuku kua hipokina ano kia tino kitea e koe tona hiranga.

Putumōhio

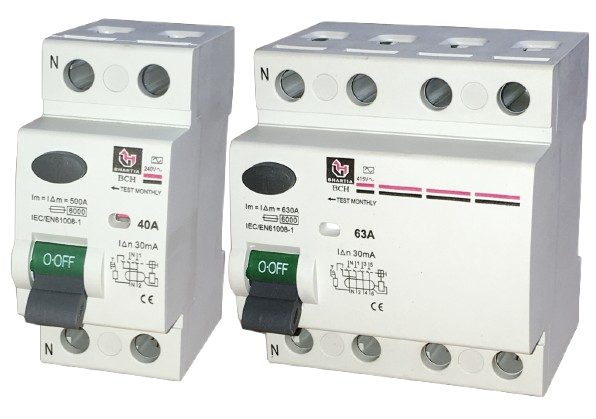

Whakaahua 1. Wehenga Ara ia ia naianei te toenga (RCCB)

He aha te Wehenga Ara Iahiko o naianei?

Ko te Wehenga Whakawhiti Iahiko o naianei (RCCB) he taputapu haumaru hiko e whakamahia ana hei whakamarumaru i a koe mai i te wiri hiko me te aukati i te ahi i puta mai i te rerenga rerenga.Ka tirohia i nga wa katoa te ia e rere ana i roto i nga waea ora me te koretake, ka kati i te hiko ka kitea he rereketanga kore.Ko te tikanga o te naianei toenga ko te iti o te iahiko hiko e mawhiti mai i te ara iahiko noa na te he o te weranga, i te pa aitua ranei.Ko te RCCB ka whakauruhia ki roto i nga kaainga, i nga tari, me nga panui ahumahi hei whakapai ake i te haumaru hiko.Ko tana kaupapa matua ko te momotu tere o te hiko i mua i te pa mai o te kino, o te kino ranei.

Kaupapa Mahi o te RCCB

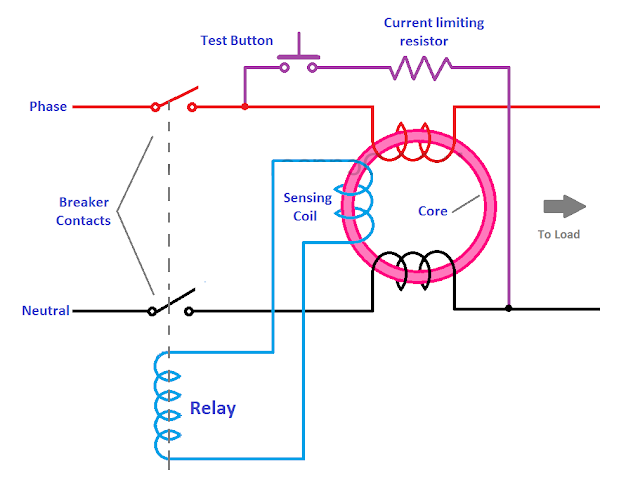

Whakaahua 2. Te Kaupapa Mahi a RCCB

Ka mahi te RCCB ma te aro turuki i te toenga o naianei i waenga i te wahanga me nga kaikawe kore.I raro i nga tikanga noa, ko te naianei e kuhu ana ma te waea wahanga he rite ki te ia e hoki mai ana ma te waea kore.Mena ka pa te tangata ki tetahi waahanga ora, ka puta mai ranei he ara turuturu, ka rere etahi o nga ia ki te whenua, ka puta he taurite.Ka kitea tonutia e te tikanga tairongo i roto i te RCCB tenei rereketanga me te whakahohe i te punaha takahi.Kia nui ake te tauritenga i te taumata tairongo kua whakaritea, ka momotuhia te ara iahiko i roto i nga manomano.Ko tenei whakautu tere ka whakaiti i te tupono o te ru hiko me te ahi hiko.

Hangaia he RCCB

He mea hanga he RCCB me te maha o nga waahanga o roto e mahi tahi ana ki te kite i te rerenga me te aukati i te hiko.Ko enei waahanga he mea whakarite kiato ki roto i te kohanga whakamarumaru kua whakarewahia mo te mauroa me te whakamarumaru.

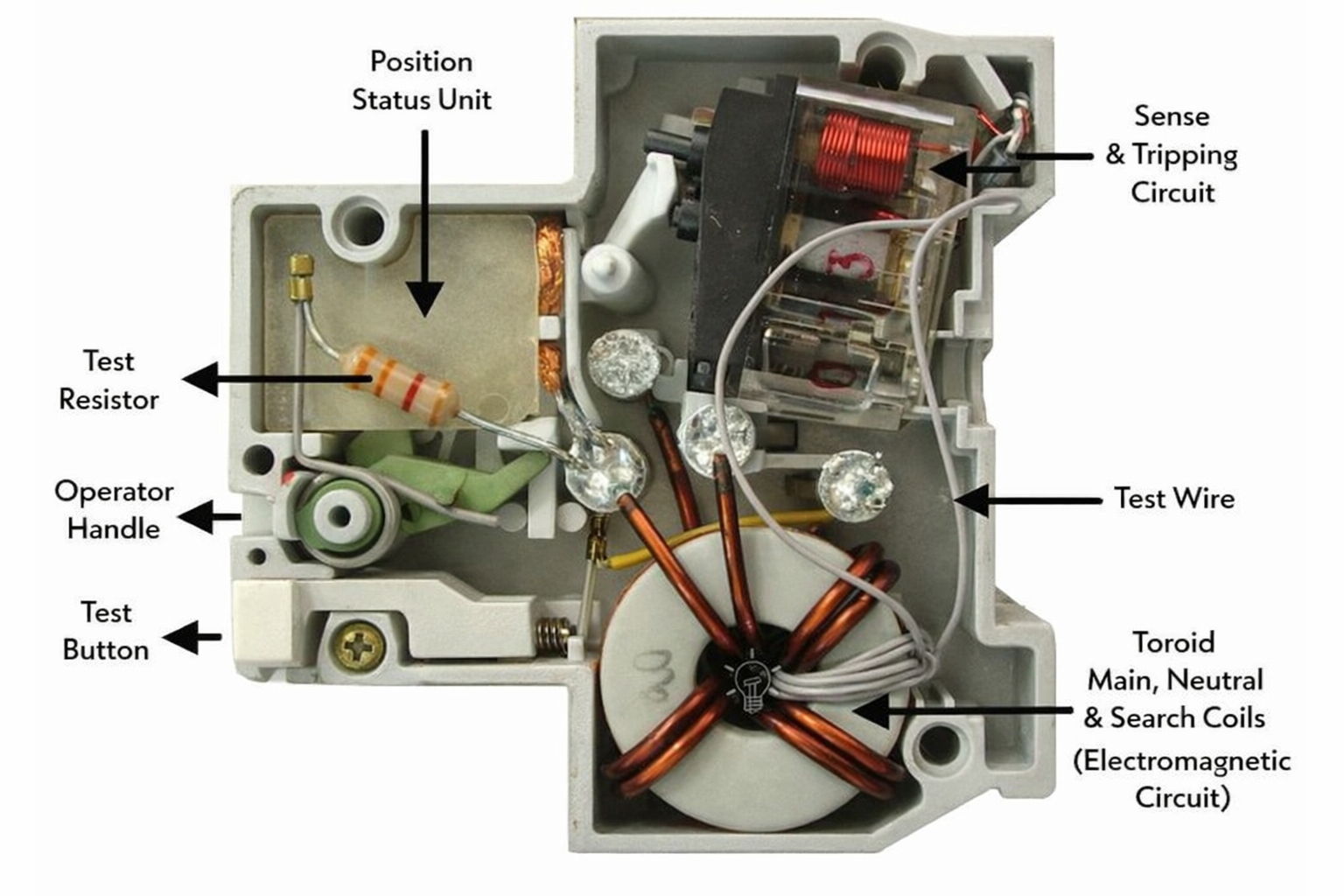

Whakaahua 3. Hanganga Roto o RCCB

• Koro (Toroidal Core)

Ko te matua he whakakai autō porohita i hangaia mai i te papanga teitei-permeability.Ka noho hei reo whakamaarama matua e haere ai nga kaikawe wahanga me te kupapaku.Ka awhina tenei matua ki te kite i te taurite autō ina puta te rerenga rerenga.

• Te Roopu Rongo

Ka werohia te porowhita ki te taha o te matua toroidal me te kawenga mo te kite i nga huringa o te rerenga autō.Ka puta mai he kore taurite, ka puta he tohu hiko iti.Ka whakamahia tenei tohu hei whakaoho i te tikanga takahuri.

• Rere / Tikanga Takahanga

Ka whiwhi te rere i te tohu mai i te kowiri tairongo ka whakatuwhera miihini nga hononga ara iahiko.He mea hoahoa mo te whakautu tere ki te whakarite i te momotutanga tonu.Ma tenei waahanga ka aukati i te rongonga roa ki te rerenga kino o naianei.

• Patene Whakamatau

Ko te paatene whakamatautau he waahanga haumaru a-ringa kei te papa o mua.Ma te pehi i te reira ka waihangahia he ia iti riipoi kia tirohia mena ka tika te haere o te RCCB.Ka awhina i te manatoko kei te mahi tika te punaha whakamarumaru.

• Kakau Kaiwhakahaere

Ka taea e te kakau kaiwhakahaere te huri a-ringa o te RCCB ON, OFF ranei.Ka tautuhi ano hoki i te kaiwhati i muri i te huihuinga haerenga.Ko tenei kakau e whakarato ana i te mana me te tohu mana kitea.

Whakatauranga RCCB me nga Whakatakotoranga

Tawhā	Whakatakotoranga
Whakatauhia o nāianei (Kei)	16 A, 25 A, 40 A, 63 A
Te Tairongo / Whakatauhia te Naianei toenga (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Ngaohiko Whakatau	230 V / 240 V (Wahanga-Kotahi), 400 V / 415 V (Wahanga-Toru)
Auautanga	50 Hz / 60 Hz
Te maha o nga Pou	2 Pou, 4 Pou
Te Kaha Waahi	6 kA – 10 kA
Wā Mahi	≤ 30 ms
Ngaohiko Wetewete (Ui)	500 V
Te Hiringa i te Ngaohiko	4 kV
Te Ora Miihini	10,000 nga mahi
Te Ora Hiko	5,000 nga mahi
Tohu Tiaki	IP20 / IP40
Momo Whakaeke	Rerewe DIN
Tautukunga Paerewa	IEC 61008-1
Paemahana Whakahaere Ambient	−5°C ki +40°C

Nga Momo o nga Waahi Waahi iaia o naianei

Momo AC RCCB

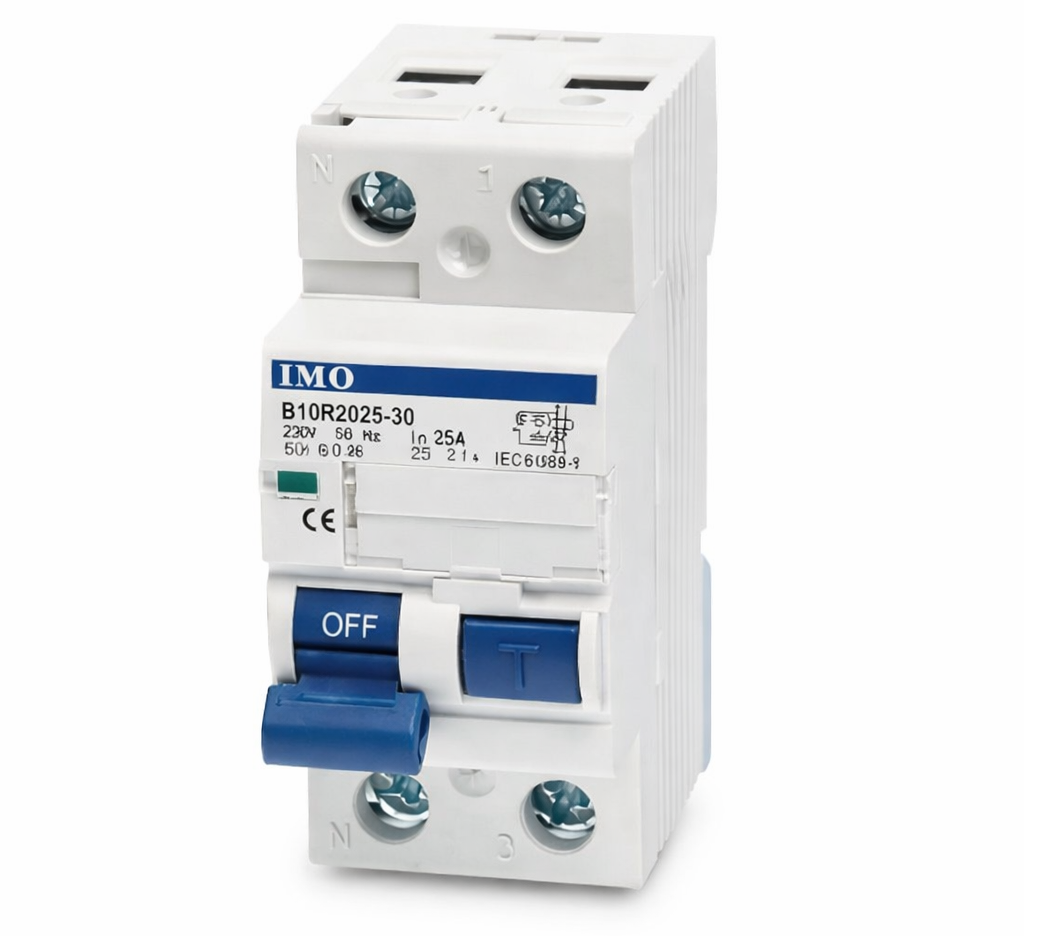

Whakaatu 4. Momo AC RCCB

Ko te Momo AC RCCB he taputapu whakamarumaru i hangaia hei kite i te rerenga o naianei tauutuutu parakore (AC).Ka mahi i te wa e rere ana te he o te AC sinusoidal ki te whenua na te korenga o te whakamaarama, na te korenga ranei o te pa atu.I roto i te ahua, ka whakaatuhia te taputapu e hono ana ki nga kawenga noho paerewa ka whakamahia nga taputapu AC taketake anake.Ko tenei momo ka whakauruhia ki roto i nga hikoi rama, nga pa, me nga punaha waea waea ngawari.Ka tere te urupare ki te pakaru ohorere o te AC me te momotu i te tukunga i roto i nga manomano.Momo AC RCCBs he pai mo nga taiao kaore he kaitahuri hiko, he taputapu hanga DC ranei.Na tona kaha ki te rapu, he pai te utu me te haumaru mo nga whakaurunga hiko taketake.

Momo A RCCB

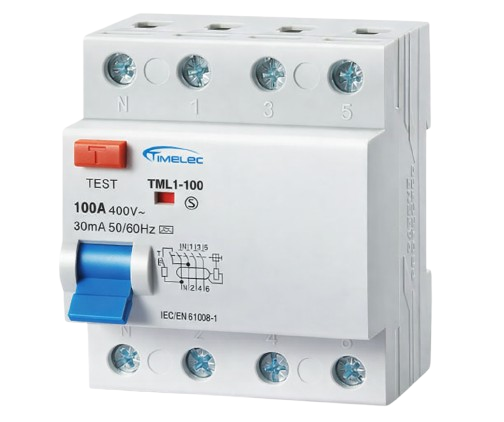

Whakaatu 5. Momo A RCCB

Ko te Momo A RCCB he pakaru haumaru ka taea te kite i te rerenga AC parakore me te rerenga o naianei tika (DC).He mea hoahoa mo nga iahiko kei roto nga taputapu hiko ka whakaputa i nga waahanga DC iti.I roto i te ahua, e hono ana te RCCB ki nga kawenga o te whare me te tari pera i nga miihini horoi, rorohiko, me nga punaha rama rama.Ko tenei momo ka pai ake te whakamarumaru i nga waahi o te hikohiko hou na te mea ka rongo ia i nga ahuatanga ngaru o naianei.Ko nga RCCB Momo A ka tere te whakautu ki nga hapa pakaru me te kore e pa ki te haruru hiko iti.E whakamahia nuitia ana i roto i nga panui noho me te arumoni kei reira nga puku rereke-tere me nga taputapu hiko whakawhiti.Ko tana kaha rapunga whanui ake ka nui ake te mohio atu i nga tauira AC-anake i roto i nga punaha hiko hou.

Momo B RCCB

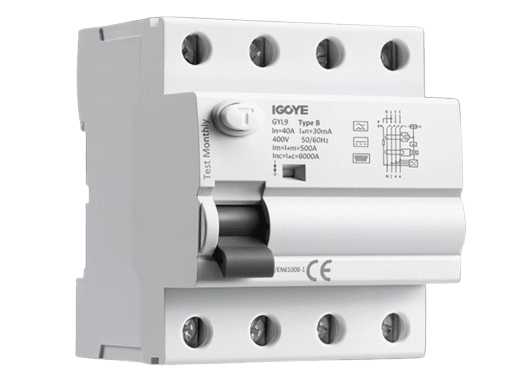

Whakaatu 6. Momo B RCCB

Ko te Momo B RCCB he taputapu o naianei toenga e kaha ana ki te kite i te AC, te hiko o te DC, te DC maeneene, me te rerenga rerenga teitei.He mea hanga mo nga punaha hiko uaua e uru ana ki nga kaitahurihuri, nga puku auau rereke, me nga teihana utu waka hiko.I roto i te ahua, ka whakaatuhia te RCCB i roto i te whirihoranga maha-waahanga e hono ana ki nga taputapu ahumahi me te hangarau tiketike.Ko tenei momo e mau tonu ana te hikoi ahakoa he kore ahorangi, he mau tonu ranei te rere o nga ia.Ko nga momo B RCCB ka whakamahia i roto i nga punaha hiko solar, nga whare rongoa, me nga hanganga EV.Ka whakaratohia e ratou te haumaru taumata-tiketike ki nga tono he mea nui nga kaitahuri hiko me nga waahanga DC.Na te whanuitanga o te waahanga kitenga, ka kiia ko te whakarōpūtanga RCCB tino whanui mo nga whakaurunga matatau.

Waea RCCB me te Hoahoa Whakauru

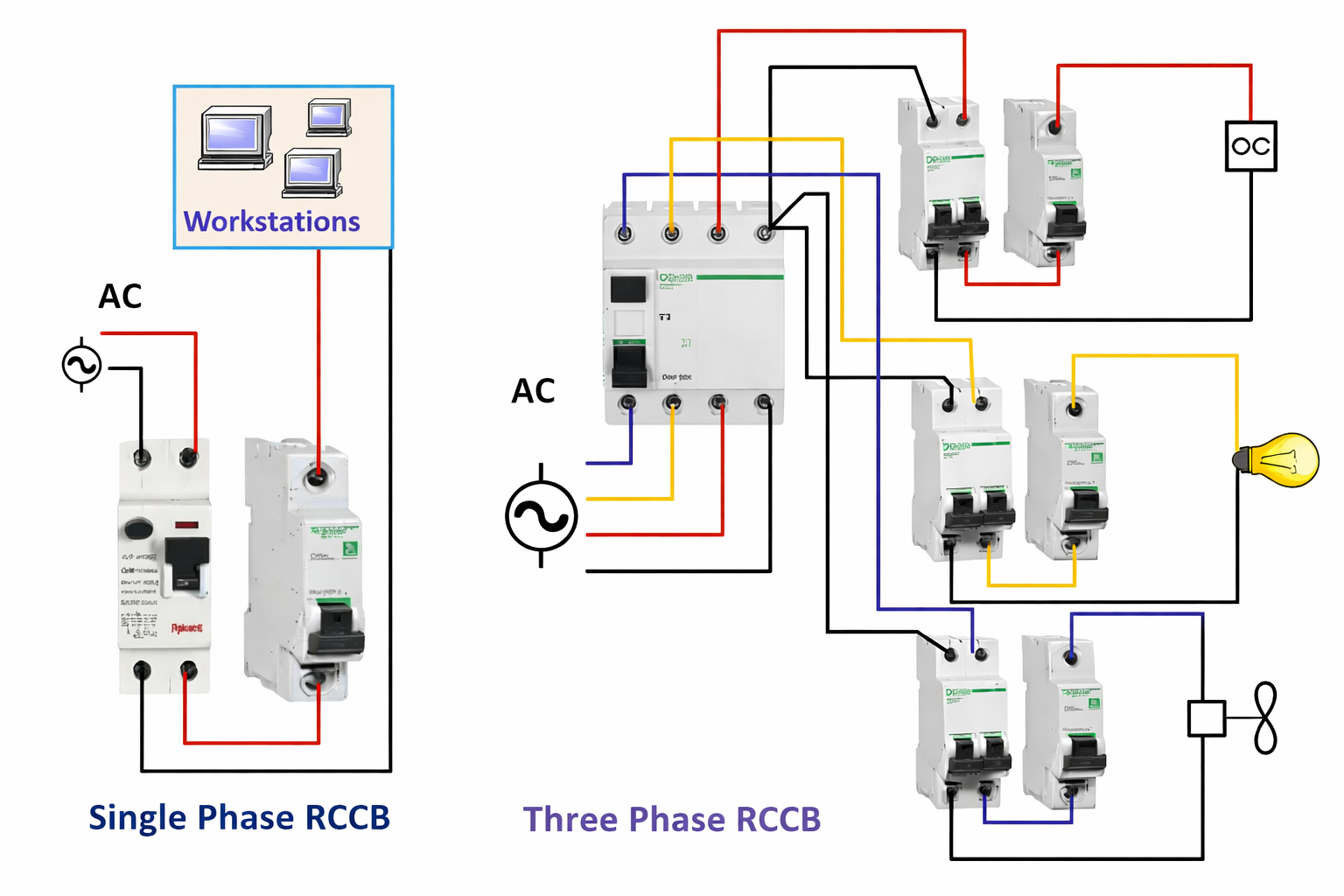

Whakaahua 7. Waea RCCB me te Hoahoa Whakauru

Ko nga hoahoa waea RCCB e whakaatu ana me pehea te hono o te taputapu ki waho kia noho haumaru ai te mahi.Ko te ahua e whakaatu ana i nga hononga RCCB kotahi-waahanga me te toru-waahanga RCCB, kei reira nga kaikawe wahanga me te kupapaku ka haere i roto i nga pito taputapu i mua i te taenga ki te utaina.He mea nui te whakatakotoranga kapeka tika na te mea ka huri te noho ora me te noho kupapa ka puta he mahi takahi.

I roto i nga punaha-waahanga kotahi, e rua nga pou e whakamahia ana, engari ko nga punaha toru-waahanga e hiahia ana kia wha nga pou tae atu ki te koretake.Ka whakaatu hoki te hoahoa i te tohatoha o nga iahiko ki nga taumahatanga rereke i muri i te RCCB.Ko nga waea waea tika ka whakarite kia tika te kitenga o te turuturu me te aukati i nga haerenga teka.Ko enei hoahoa whakaurunga ka waiho hei kaiarahi tirohanga mo te tatūnga paewhiri hiko haumaru me te paerewa.

RCCB vs MCB vs ELCB

Ka whakatauritea enei taputapu na te mea he tiaki iahiko katoa nga taputapu ka kitea i roto i nga papa hiko.Heoi, ka tiakina e ratou momo rereke o nga hapa hiko.

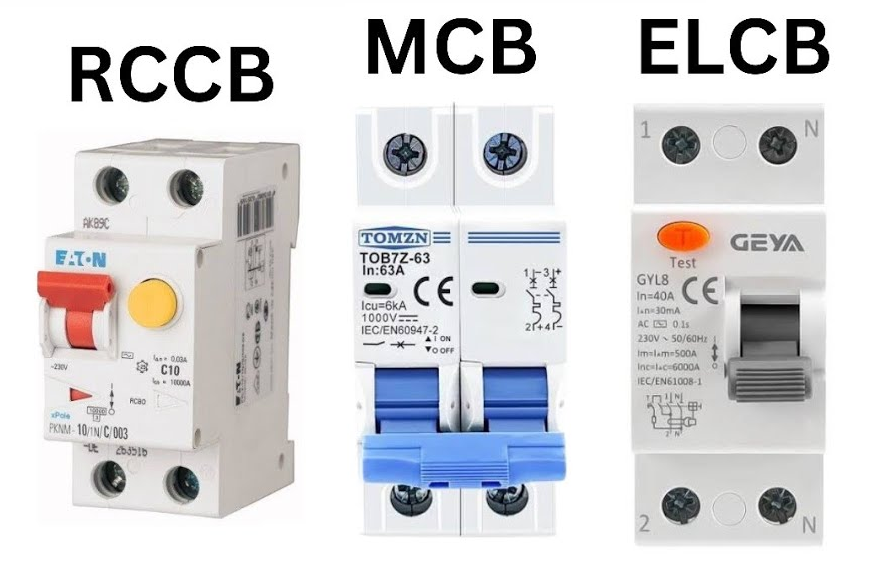

Whakaahua 8. RCCB vs MCB vs ELCB

Tawhā	RCCB	MCB	ELCB
Mahi Matua	Ko nga haerenga i runga i te rerenga rerenga ko te 10-300 mA	Ko nga haerenga i runga i te awa nui ko te 6–63 A	Ko nga haerenga ki te ngaohiko whenua ko te 40–60 V
Paepae Tiaki Hiko Hiko	Taumata tiaki whaiaro noa 30 mA	Kaore he paepae haerenga ohorere kua tautuhia	Awhe haerenga ohorere angamaheni 50 mA – 300 mA
Te Awhe Haerenga Nui	Kaore i whakatauhia mo te taumaha o naianei	Haere ngaaariki approx.1.13–1.45 × In	Kaore i whakatauhia mo te taumaha o naianei
Awhe Haerenga Porowhita-poto	Karekau he haerenga arahiko poto	Haerenga autō approx.5–10 × In	Karekau he haerenga arahiko poto
Momo Rapu Hapa	Tauritenga o naianei i waenga i te wahanga me te koretake	Raina taikaha o naianei kei runga ake i te uara whakatau	Te pikinga ngaohiko i waenga i te whenua me te koretake
Ngaohiko Mahi	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Taumata Tairongo Tikanga	10 mA, 30 mA, 100 mA, 300 mA	Kaore i te whakahuahia i roto i te mA	30 mA – 300 mA
Wā Whakautu	≤ 30 ms i te 30 mA	100–500 ms i runga i te he	100–300 ms angamaheni
Whakatauria awhe o naianei	16 A – 100 A	1 A – 125 A	16 A – 63 A
Auautanga	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
Ko nga Kaituku Waea e hiahiatia ana	Wāhanga + kūpapa	Wāhanga anake (he kōwhiri i te DP)	Wāhanga + Papatūānuku
Tohutoro Paerewa	IEC 61008-1	IEC 60898-1	IEC 61008 / tawhito IEC 1008
Te Ora Miihini	10,000 mahi angamaheni	20,000 mahi angamaheni	8,000–10,000 ngā mahi
Te Kaha Waahi	6 kA – 10 kA	4.5 kA – 10 kA	3 kA – 6 kA
Wāhi Tāuta noa	Papa tohatoha matua	Raina ara iahiko manga	Paewhiri he whenua tuku iho

RCCB me RCBO

Ka whakatauritehia e tenei waahanga te RCCB me te RCBO na te mea he waahi haumaru enei e rua, engari he rereke nga taumata whakamarumaru.

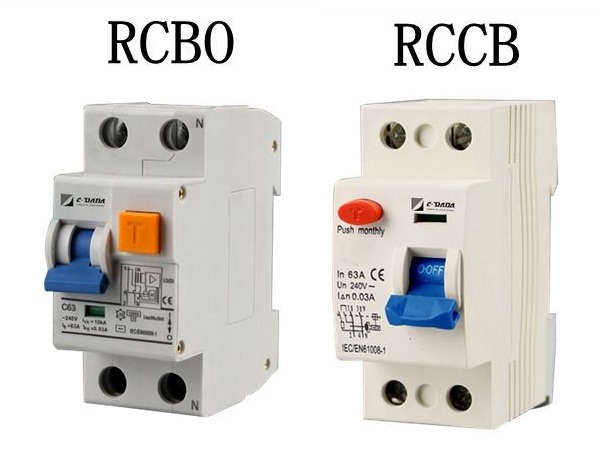

Whakaahua 9. RCCB vs RCBO

Ngā āhuatanga	RCCB	RCBO
Ingoa Katoa	Wehenga Ara iahiko o naianei	Wehenga o naianei toenga me te aue
Te Taakaro Haerenga Leakage	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Te Awhe Haerenga Nui	Kaore i whakatauhia mo te taumaha o naianei	Haere ngaaariki approx.1.13–1.45 × In
Awhe Haerenga Porowhita-poto	Karekau he huānga iahiko-poto autō	Haerenga autō approx.5–10 × In
Whakatauria awhe o naianei	16 A – 100 A	6 A – 63 A
Ngaohiko Mahi	230 V / 400 V AC	230 V / 400 V AC
Auautanga	50 / 60 Hz	50 / 60 Hz
Te maha o nga Pou	2P, 4P	1P+N, 2P
Whānui Kōwae Tikanga (DIN)	36–72 mm	18–36 mm
Wā Whakautu (Leakage)	≤ 30 ms i te 30 mA	≤ 30 ms i te 30 mA
Te Kaha Waahi	6 kA – 10 kA	4.5 kA – 10 kA
Tohutoro Paerewa	IEC 61008-1	IEC 61009-1
Te Ora Miihini	10,000 mahi angamaheni	10,000–20,000 nga mahi angamaheni
Tohu Tāutatanga angamaheni	Papa tohatoha matua	Te ara iahiko peka whakamutunga
Tiaki Tiaki	Nga hapa rii whenua anake	Leakage + taumahatanga + iahiko poto

Nga tono mo nga Wehenga Wetewete Iahiko o naianei

1. Nga Whare Noho

Ka whakauruhia nga RCCB ki nga papa tohatoha whare hei whakaiti i te tupono o te ru hiko mai i nga waea kua pakaru, i nga taputapu hapa ranei.Ka aro turuki ratou i te rerenga o nga rama me nga hikoi turanga e whakamahia ana ia ra.Ka taapirihia he paparanga haumaru mo te whakamahi hiko o te kaainga.

2. Whare Tauhokohoko

Ko nga waahi hokohoko penei i nga tari, nga toa, me nga waahi whanui e whakamahi ana i nga RCCB hei whakapai ake i te haumaru hiko mo nga kainoho.Ka whakaitihia e ratou te tupono o nga aitua hiko i nga waahi e nui ana te waka.Ko to raatau tere tere e tautoko ana i nga paerewa haumaru.

3. Nga Taonga Ahumahi

Ko nga tipu ahumahi me nga awheawhe e whakamahi ana i nga RCCB ki te whakahaere i nga morearea pakaru i te taha o nga miihini me nga taputapu taraiwa.Ka awhina ratou ki te pupuri i nga tikanga mahi haumaru ake i te mea he nui nga kawenga hiko.Ka whai waahi tenei ki te mahi punaha pumau me te haumaru.

4. Nga waahi maku me waho

Ko nga waahi ka kitea ki te makuku, tae atu ki nga kaukau, kihini, puna wai, me nga whakaurunga o waho, ka whakamahia nga RCCB na te nui ake o te riipene.Ko enei taiao e kaha ake ana ki te kore o te whakamarumaru me te whakapiri ohorere.Ka whakaratohia e nga RCCB etahi atu whakamarumaru hiko i roto i enei ahuatanga.

Whakamutunga

Ka awhina nga RCCB ki te tiaki i a koe ma te tirotiro tonu i te rere o naianei me te tapahi i te hiko ina puta te rerenga.Ko o raatau waahanga o roto, nga whakatau tika, me nga momo penei i te AC, A, me B ka taea e koe te whakarite i te taputapu tika ki to punaha hiko.Ma te mohio ki nga waea waea tika me nga rereketanga i waenga i te RCCB, MCB, ELCB, me RCBO ka awhina koe ki te whiriwhiri i te whakamarumaru pai ake.Na te mea ka tere te mahi me te mahi i roto i nga taiao maha, ka noho tonu nga RCCB hei waahanga nui o te haumaru hiko o ia ra.
