Whakamaramahia te Whakawhiti Patene Pana mo te Ako Ngawari

Ko nga pana patene ka taea e koe te whakahaere iahiko hiko ma te pehi ngawari.I roto i tenei tuhinga, ka ako koe he aha te pana pana, pehea te mahi, me nga waahanga matua o roto.Ka mohio ano koe ki nga momo rereke i runga i te mahi, te whirihoranga whakapiri, me te pou me te maka.I tua atu, ka kite koe i te waahi e whakamahia ana, me pehea te whakataurite ki etahi atu whakawhiti, me pehea te whiriwhiri i te mea tika.

Putumōhio

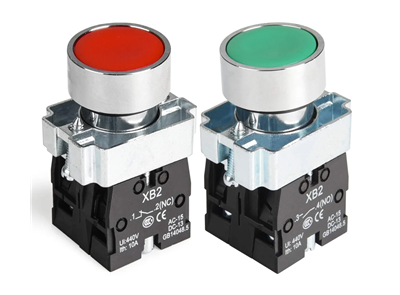

Whakaahua 1. Whakawhiti Patene Pana

He aha te Whakawhiti Patene Pana?

Ko te pana pana he taputapu hiko ngawari e whakamahia ana hei whakahaere a-ringa i te ara iahiko ma te pehi i te paatene.Ka kitea i roto i nga panui mana, miihini, me nga taputapu hiko e hiahiatia ana te whakaurunga kaiwhakamahi tere.Ko tenei momo pana ka taea e te kaiwhakamahi te tiimata, te whakamutu, te whakaoho ranei i tetahi mahi ma te pehi kotahi.He mea hoahoa mo te mahi ngawari me te mahi pono i roto i nga punaha iti-kaha me te kaha-kaha.

Ka whakamahia nuitia nga pana patene na te mea e whakarato ana i te mana tika me te mohio.He maha nga wa ka whakauruhia ki runga i nga panui, i nga taputapu ranei mo te uru pai.Kei te waatea enei huringa i roto i nga rahi rereke, nga ahua me nga rawa i runga i te tono.Ko ta raatau kaupapa matua ko te whakarato i te huarahi tere me te whai hua ki te whakahaere i nga mahi hiko me te kore nga tikanga uaua.

Tikanga Mahi o te Whakawhiti Patene Pana

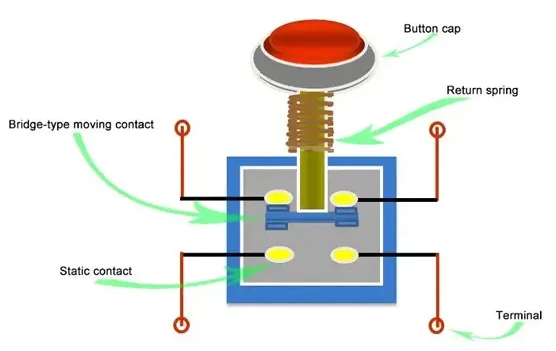

Whakaahua 2. Hangaia Mahi

Ka mahi te pana pana pana ma te huri i te ahua o te ara iahiko hiko ina pehia te paatene.Mena karekau he kaha, ka noho tonu te ara iahiko ki tona ahua taunoa, ka tuwhera, ka kati ranei i runga i te hoahoa.Ko te pehi i te paatene ka pa te kaha ki tetahi miihini o roto, ka neke nga hononga hiko.Ma tenei nekehanga ka taea te rere o te au, ka mutu ranei inamata.

I te tukunga o te paatene, ka hoki te pana ki tona ahua taketake, ka whakahoki ano i te ara iahiko ki tona ahuatanga taunoa.Ma tenei whakawhitinga tere e whakarite te mana pono o nga tohu hiko i roto i te waa.Ko te huringa o te tuunga whakapiri ka pa ki te rere o naianei, ka noho te pana hei tohu mana i roto i te ara iahiko.Ma tenei mahi ngawari ka whai hua nga pana pana mo nga mahi tika me te tukurua.

Nga Waahanga o te Whakawhiti Patene Pana

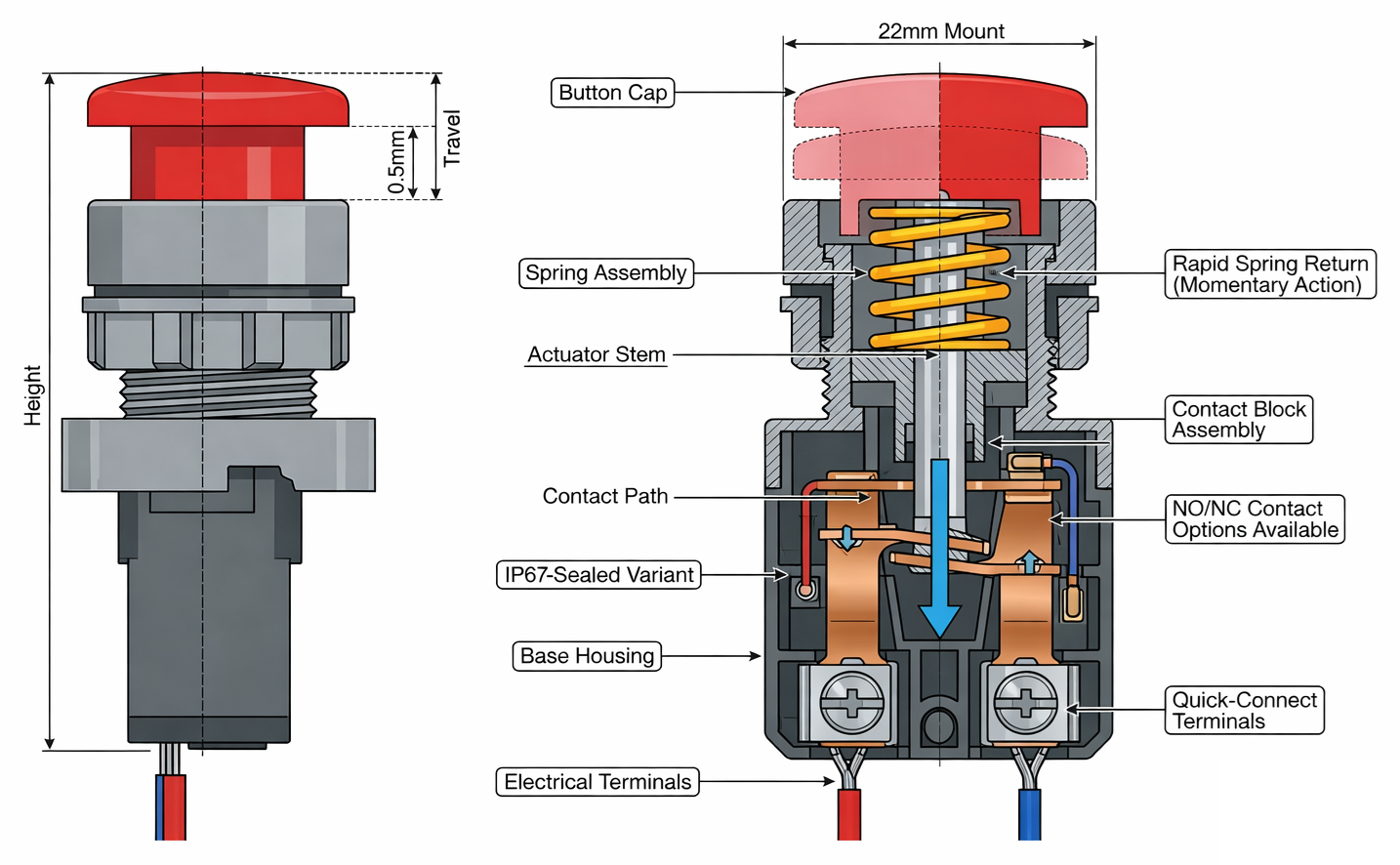

Whakaahua 3. Patene Pana Hanganga Roto

• Pūpātene (Kaiwhakahaere)

Ko te potae patene te waahanga kitea e pehi ana hei whakahaere i te pana.He mea hoahoa mo te whakapiri ngawari, ka tae mai ki nga tae me nga ahua rereke hei tautuhi.Ka whakawhitihia e te kaitahuri te kaha tono ki te miihini o roto.Ko tana hoahoa ka whakarite kia maeneene me te rite tonu te mahi pehi i runga i te whakamahi tonu.

• Hoki mai Koanga

Ko te puna whakahoki te kawenga mo te whakahoki mai i te paatene ki tona turanga taketake i muri i te pehi.Ka pupuri i te kaha miihini ina kopeke ana, ka tukuna ina tangohia te kaha.Ma tenei ka tere te huri me te pono o te whakawhiti.Ka awhina ano hoki te puna ki te pupuri i nga urupare taapiri i te wa e mahi ana.

• Hoapā Nuku (Whakapā Piriti)

Ka nukuhia te tuunga o te hoapaki neke ina pehia te paatene.Ka hono, ka momotuhia ranei te ara hiko i roto i te whakawhiti.Ko tenei waahanga i hangaia mo te mauroa ki te hapai i nga huringa whakapiri.Ko tana nekehanga ka whakatau tika mena ka rere te ia i roto i te ara iahiko.

• Whakapā Pateko

Ka noho tonu te whakapiri pateko ki roto i te whakawhiti, ka noho hei waahi hononga mo te whakapiri neke.Ka hangaia te ara hiko ina pa ki te whakapiri neke.Ko enei hoapaki he mea hanga mai i nga rauemi kawe mo te whakawhiti pai o naianei.Ko ta raatau tuunga pumau ka whakarite kia rite te mahi whakawhiti.

• Whakapā Poraka Huihuinga

Ko te paraka whakapiri he whare te punaha whakapiri me te tautoko i te tirohanga tika.Ka whakarite kia tutuki tika nga hoapaki neke me te pateko i te wa e mahi ana.Ka awhina tenei hanganga ki te pupuri i te pono o te hiko me te whakaiti i te kakahu.Ka taea hoki e ia te whakakapi i etahi tauira whakarereke.

• Nga Kapeka (Hononga Hiko)

Ko nga pito ko nga waahi hononga o waho e hono ana nga waea.Ka whakaaetia e ratou te whakawhiti ki te whakauru ki roto i te hiko hiko.Ka taea e enei he momo wiri, he momo konohono, he momo hono tere ranei.Ko te hoahoa tauranga tika ka whakarite kia mau nga hononga hiko.

• Whare (Tiana/Tuhinga)

Ko te whare ka kapi katoa i nga waahanga o roto me te tiaki miihini.I te nuinga o te wa he mea hanga mai i te kirihou roa, i nga mea whakarewa ranei.Ka tautokohia ano e te whare te whakapuru ki runga i nga panui, i nga waahi ranei.Ka tiakina e ia nga waahanga o roto mai i te puehu, te makuku, me te kino o te miihini.

Momo Whakawhiti Patene Pana

I runga i te Mahi

1. Whakawhiti Patene Pana mo te wa poto

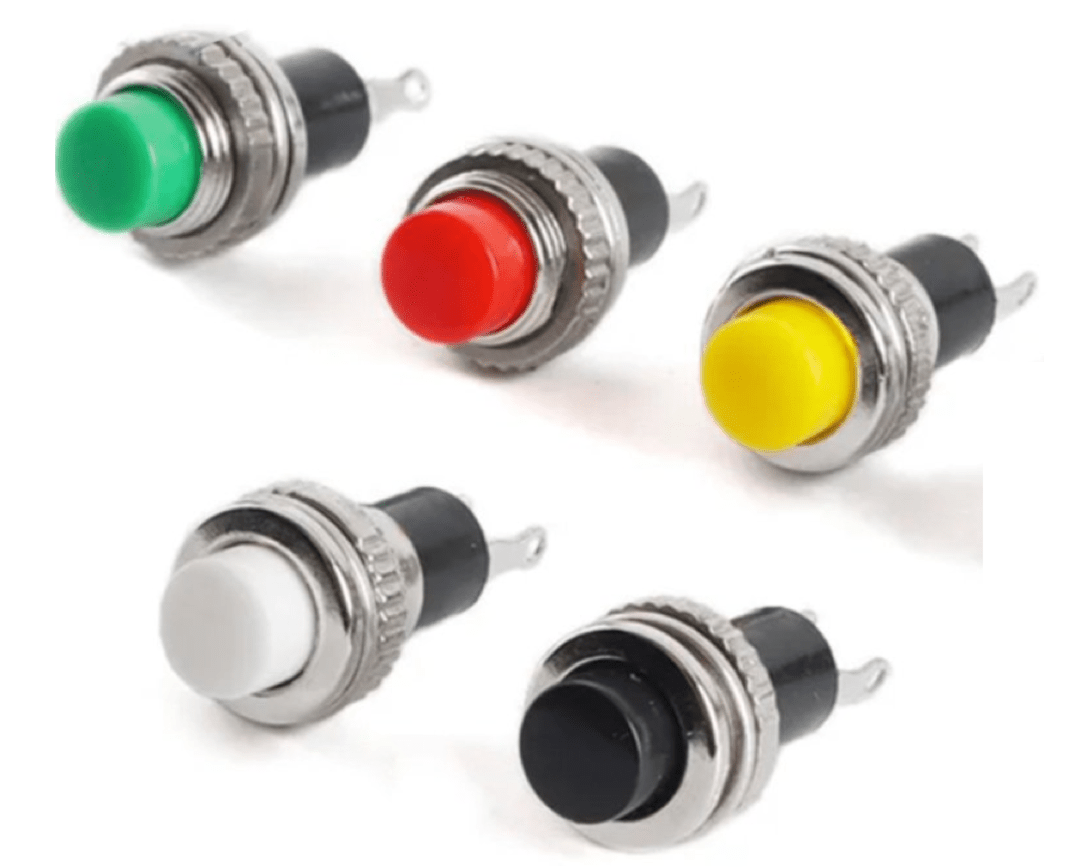

Whakaahua 4. Tauira Whakawhiti Momentary

Ko te pana pana poto he momo pana ka noho hohe tonu i te wa e pehia ana.Kia tangohia te pehanga, ka hoki aunoa ki tona ahua taketake.Ka whakamahia tenei whanonga i roto i nga tono e hiahia ana ki te whakahohe mo te wa poto, penei i nga pere kuaha me nga tohu whakahaere.Ko te mahi tere hoki ka whakarite i te mana tika me te wa poto.

I hangaia enei huringa ki te whakarato urupare tonu i te wa e mahi ana.Ko te mahi pehi ka puta he huringa, me te tuku ka mutu tonu te mahi.Ma tenei e pai ana mo nga punaha kaore e hiahiatia te whakahohe tonu.Ko ta raatau mahi ngawari me te tere o te tautuhi i nga mahi ka whakamahia i roto i nga panui mana me nga taputapu hiko.

2. Te Whakawhiti (Tauhia) Pana Patene Whakawhiti

Whakaahua 5. Tauira Whakawhiti Whakapiri

Ko te pana patene here he momo pana ka noho ki tona turanga whakamutunga i muri i te pehi.Kia kotahi te pehi i te paatene, ka noho tonu kia pehia ano kia huri i tona ahua.Ma tenei ka taea e te whakawhiti te pupuri i tana mahi me te kore he pehanga tonu.Kei te whakamahia mo te whakahaere i runga/atu i roto i nga punaha hiko.

Ko tenei momo whakawhiti e whakarato ana i te mahi pumau mo nga tono e hiahia ana kia noho tonu.Kaore te kaiwhakamahi e hiahia ki te pupuri i te paatene kia kaha tonu te ara iahiko.Ma te pehi ano ka huri te ahua ki muri, ka ngawari ki te whakahaere i nga taputapu.Ko tana whanonga e mau tonu ana he pai ki te whakahaere hiko me te mahi taputapu.

I runga i te Whirihoranga Whakapā

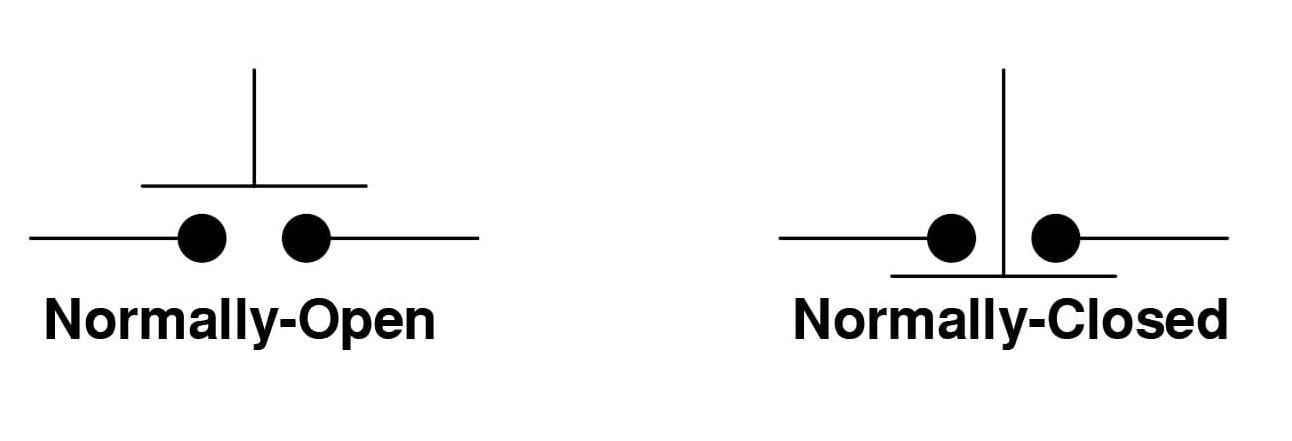

Whakaahua 6. NO vs NC Diagram

1. Tuwhera noa (KORE)

Ko te pana patene tuwhera noa he momo pana e tuwhera ana te ara iahiko i tona ahua taunoa.Ko te tikanga kaore he naianei e rere kia pehia ra ano te paatene.Ka pehia te paatene, ka kati nga hoapaki ka tuku i te ia kia haere ma te ara iahiko.Ka tukuna, ka hoki te ara iahiko ki tona ahua tuwhera.

Ko tenei momo whirihoranga ka whakamahia i roto i nga punaha whakahaere e hiahia ana kia whakahohehia ina hiahiatia.Ka whakarite kia noho hohekore te ara iahiko ki te kore e whakaohohia e te kaiwhakamahi.Ka tino whakaatuhia te whanonga i roto i nga hoahoa whakapiri angamaheni ka kati te waahi i te wa e mahi ana.Kei te whakamahia nuitia i roto i nga paatene tiimata me nga whakauru tohu.

2. Kua Katia (NC)

Ko te pana patene katia katia he momo pana ka kati te ara iahiko i tona ahua taunoa.Ma tenei ka taea te rere tonu o naianei ki te kore e pehia te paatene.Ma te pehi i te paatene ka tuwhera te ara iahiko ka haukotia te rere o naianei.Ma te tuku i te paatene ka whakahokia te ahua ara iahiko kati.

Ka whakamahia tenei whirihoranga ki nga punaha haumaru me nga mahi aukati ohorere.Ka whakarite kia kaha tonu te ara iahiko ki te kore e pokanoa.Ko te huringa i roto i te ahua whakapiri ka tino whakaatuhia ki nga hoahoa paerewa i te wa e mahi ana.He whai hua ki nga tono e hiahiatia ana te aukati o te naianei hei whakamarumaru.

I runga i te Pou me te Maka

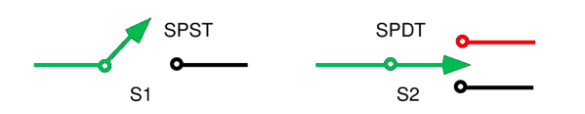

Whakaahua 7. Hoahoa SPST me SPDT

Ko te SPST me te SPDT he whirihoranga whakawhiti pou kotahi e whakahaere ana i tetahi ara iahiko hiko.Ko te whakakā SPST (Single Pole Single Throw) kotahi te whakaurunga me te putanga kotahi, ka taea te whakahaere ngawari i runga/atu.Ka mahi hei pana taketake hei hono, hei momotu ranei i tetahi ara iahiko.Ma tenei ka pai mo nga mahi whakawhiti ngawari.

Ko te pana SPDT (Single Pole Double Throw) ka whakahaere i tetahi ara iahiko engari e rua nga ara whakaputa ka taea.Ka taea e te naianei te tuku ki tetahi o nga hononga e rua.Ma tenei ka whai hua mo te kowhiri i waenga i nga ara iahiko rereke e rua ranei.I te nuinga o te waa ka whakaatuhia e te hoahoa tetahi huringa whakauru i waenga i nga putanga e rua.

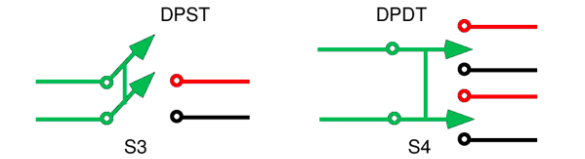

Whakaatu 8. Hoahoa DPST me DPDT

Ko te DPST me te DPDT he whirihoranga whakawhiti pou-rua i hangaia hei whakahaere iahiko maha i te wa kotahi.Ka taea e te DPST (Double Pole Single Throw) te whakahaere i nga iahiko motuhake e rua i te wa kotahi me te mahi kotahi.Ka taea e ia nga iahiko e rua kia whakaka, kia weto tahi.He pai tenei ki nga tono e hiahia ana kia tukutahia te mana whakahaere.

Ko te DPDT (Double Pole Double Throw) e whakahaere ana i nga iahiko e rua me te whakarato i nga ara whakawhiti e rua mo ia.Ka taea e ia te whakawhiti uaua ake ma te huri i naianei ma nga huarahi maha.Ka whakamahia tenei whirihoranga ki te huri iahiko me nga punaha whakahaere matatau.Ko te hoahoa e whakaatu ana i nga pou e rua e whakawhiti ana i waenga i nga huinga putanga e rua.

Nga Painga me nga Painga o nga Whakawhiti Patene Pana

Nga Painga o nga Whakawhiti Patene Pana

• He ngawari me te ngawari ki te whakahaere

• Te wa whakautu tere

• He hoahoa kiato me te mokowhiti

• He pono mo te whakamahi tonu

• He maha nga rahi me nga momo e waatea ana

• He pai mo nga punaha hiko iti me te teitei

Te herenga o nga Whakawhiti Patene Pana

• He iti te mana ka whakaritea ki nga huringa matatini

• Te kakahu miihini i roto i te waa

• Me whai taunekeneke tinana

• Me tiaki pea i roto i nga taiao kino

• Ehara i te pai mo te huri haere tonu me te kore ara iahiko tautoko

Nga tono mo nga Whakawhiti Patene Pana

1. Paewhiri Mana Ahumahi

Ka whakamahia nga huringa pana i roto i nga miihini ahumahi mo te tiimata, te whakamutu, me te tautuhi i nga mahi.Ka whakaratohia e ratou te mana tere me te tika mo nga kaiwhakahaere e whakahaere ana i nga taputapu.Ko ta raatau tapanga maamaa me te tohu tae ka pai ake te haumaru me te whai hua.He pai enei huringa mo te mahi miihini pono.

2. Hiko Kaihoko

He maha nga taputapu o ia ra penei i nga taputapu me nga taputapu e whakamahi ana i nga pana pana mo te whakaurunga kaiwhakamahi.Ka taea e ratou te whakahaere i nga mahi ngawari kaore he atanga uaua.Na to ratou rahi kiato e tika ana mo nga taputapu hiko iti.Ka whakapai ake i te whakamahinga me te waatea.

3. Pūnaha Motika

Ka whakamahia nga paatene pana i roto i nga waka mo nga mahi penei i te tiimata miihini, te whakahohe haona, me nga punaha whakahaere.Ka whakarato tere ratou ki nga mahi whakahirahira i te wa e taraiwa ana.Ko ta ratou mauroa e whakarite ana i nga mahi pono i roto i nga ahuatanga rereke.Ko enei huringa ka whakanui i te mana taraiwa me te whakamarie.

4. Taputapu Taonga

Ka whakamahia e nga taputapu rongoa nga pana pana mo nga mahi tika me te whakahaere.Ka taea e ratou te whakahaere i nga taputapu ma te haumaru me te pai.He mea nui a raatau mahi urupare i roto i nga ahuatanga rereke.I te nuinga o nga wa ka whakamahia nga hoahoa maamaa me te hiri mo te akuaku.

5. Pūnaha Aunoatanga Kainga

Ka whakamahia nga paatene pana i roto i nga punaha kaainga atamai mo te rama, te haumaru, me te whakahaere taputapu.Ka whakaratohia e ratou he atanga ngawari mo te whakahaere i nga ahuatanga aunoa.Ko ta ratou whakaurunga ki nga punaha hiko ka whai kiko.Ka whakapai ake i nga kaainga o enei ra.

6. Pūnaha Whakahaere me te Whakangungu Taonga

I roto i nga punaha ine me te whakahaere, ka whakamahia nga paatene pana hei whakaoho i nga mahi me te whakatika i nga tautuhinga.Ka whakaratohia e ratou te whakauru a-ringa tika mo te whakahaere punaha.Ko to raatau pono ka whakarite kia rite te mahi i roto i nga tono tairongo.Ka whakamahia nuitia enei huringa ki te whakamatautau me te aro turuki i nga tatūnga.

Whakawhiti Patene Pana vs Whakawhiti Takahuri vs Whakawhiti Rocker

Āhuahira	Patene Pana Whakawhiti	Takahuri Whakawhiti	Whakawhiti Rocker
Te Ope Whakaoho	1.5–5 N angamaheni	2–6 N tikanga	2–5 N tikanga
Tawhiti Haerenga	0.5–3 mm	2–6 mm	1.5–4 mm
Momo Mahi	He wa poto ranei whiri	Ka mau tonu	Ka mau tonu
Te Ora Hiko	100,000–1,000,000 huringa	50,000–200,000 huringa	50,000–150,000 huringa
Te Ora Miihini	Tae atu ki te 1,000,000+ perehi	100,000–500,000 takahurihuri	100,000–300,000 perehi
Whakatauranga Whakapā	0.1A–10A (iti ki reo)	3A–20A (waenganui ki teitei)	6A–20A (waenganui ki teitei)
Kohanga Whakapuru Rahi	8mm, 12mm, 16mm, 22mm	6mm–12mm angamaheni	20mm–30mm tapawhā tapawhā tapahia
Paewhiri Matotoru	1–6 mm	1–5 mm	1–4 mm
Tere Whakawhiti	<10 ms whakautu	10–20 ms	10–20 ms
Whakapā Ātete	≤50 mΩ angamaheni	≤20 mΩ angamaheni	≤20 mΩ angamaheni
Whakatauranga Hiiri	Tae atu ki te IP67/IP68 e wātea ana	Tikanga IP40–IP65	Tikanga IP40–IP65
Whakamaramatanga Kōwhiringa	Tikanga noa (LED mowhiti/tohu)	He iti	Mea noa (whakamuri momo)
Momo Kapeka	Koho, tīwiri, hono tere	Solder, tīwiri	Hono tere, mata
Te Waahi Mahi	-25°C ki te +85°C tikanga	-20°C ki te +85°C	-20°C ki te +85°C

Whakamutunga

Ko nga patene pana he huarahi pono me te ngawari ki te whakahaere iahiko hiko ma te whakaurunga a-ringa ngawari.Ko ta raatau mahi e ahu mai ana i nga nekehanga whakapiri taketake, e tautokohia ana e nga waahanga o roto kua tautuhia me nga momo whirihoranga penei i te wa poto, te here, NO/NC, me nga momo pou me te maka.E whakamahia nuitia ana puta noa i nga umanga na te tere o te whakautu, te hoahoa kiato, me te ngawari, ahakoa etahi here penei i te kakahu miihini.Ko te whiriwhiri i te whakawhiti tika e whakawhirinaki ana ki nga tohu hiko, momo mahi, taiao, me te kounga o te hanga kia pai ai te mahi me te pono mo te wa roa.
