PCB vs PCBA: He aha te rerekee me te aha te mea nui i roto i te hikohiko

Ko te PCB me te PCBA nga poraka hanga taketake mo nga taputapu hiko katoa e whakamahia ana e koe i enei ra.I roto i tenei tuhinga, ka ako koe he aha te PCB me te PCBA, he pehea te rereke, me te mahi tahi ki te hanga iahiko hiko.Ka whakamaramahia nga momo PCB matua, nga tikanga huihuinga PCBA noa, me nga taonga matua me nga waahanga e uru ana.Ka awhina tenei ki a koe ki te mohio me pehea te hoahoa, te hanga me te whakahiato i nga papa hiko.

Putumōhio

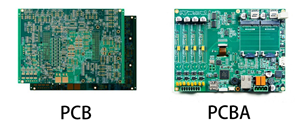

Whakaahua 1. PCB vs PCBA

He aha te PCB (Printed Circuit Board)?

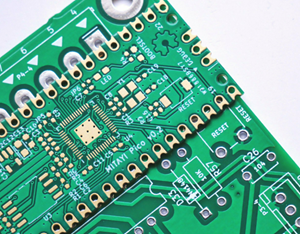

Whakaahua 2. PCB (Printed Circuit Board)

Ko te PCB (Printed Circuit Board) he papa papatahi e whakamahia ana hei pupuri me te hono i nga waahanga hiko i runga i te huarahi whakarite.He mea hanga mai i te mea whakamaarama, te nuinga o te muka karaihe, me nga raina parahi angiangi hei ara hiko.Ko enei ara parahi e arahi ana i te hiko i waenga i nga momo hononga rereke i runga i te papa, kia noho pai, kia pono hoki nga iahiko.Karekau te PCB e mahi ko ia anake na te mea karekau he waahanga e piri ana.Ko tana kaupapa matua ko te whakarato i te turanga kaha me nga huarahi hiko marama kia taea ai te hanga i nga taputapu hiko kia tika, kia rite tonu.

He aha te PCBA (Printed Circuit Board Assembly)?

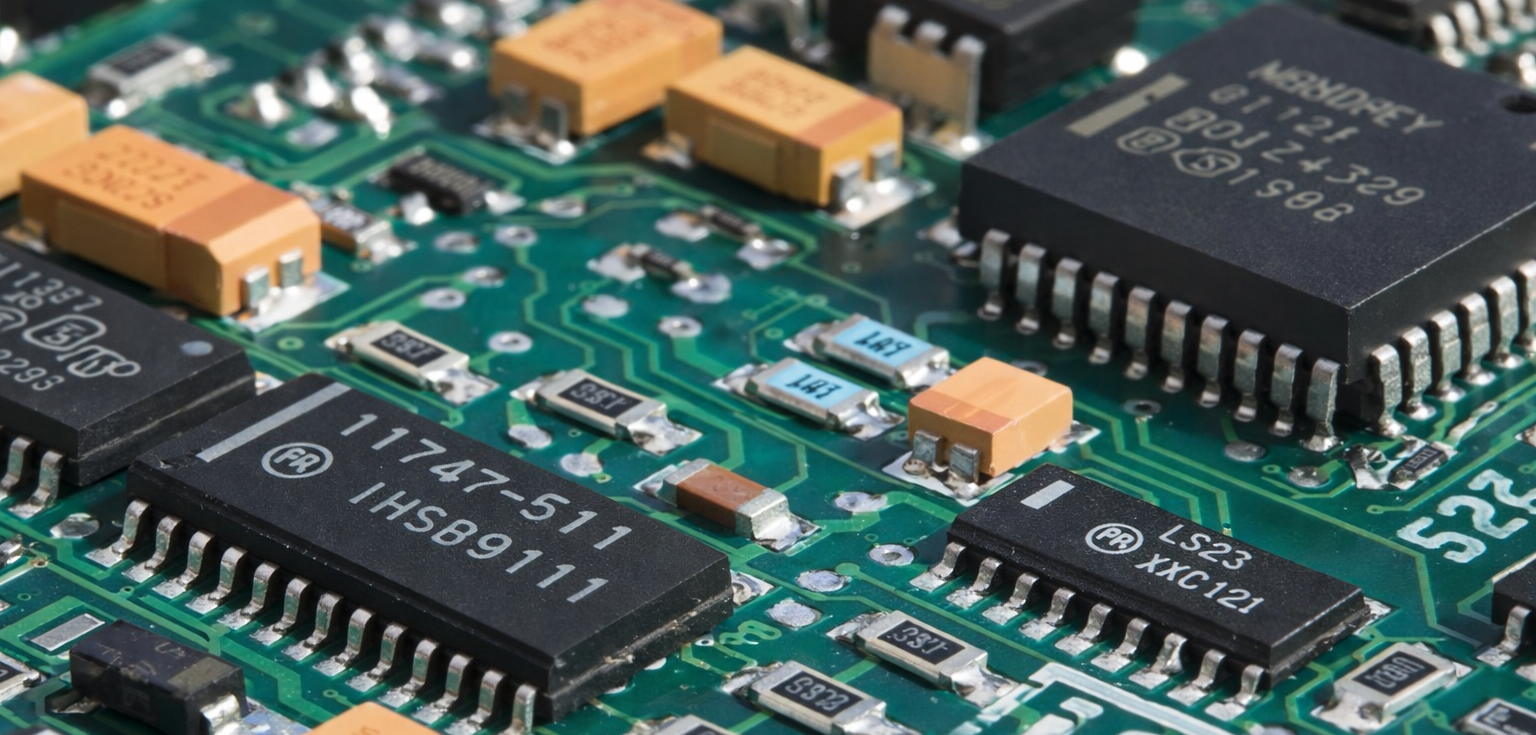

Whakaaturanga 3. PCBA (Printed Circuit Board Assembly)

Ko te PCBA (Printed Circuit Board Assembly) he papa taiawhio kua mau nga waahanga hiko kua piri ki a ia.Ko enei waahanga ka honoa ki runga i te papa, ka huri hei ara iahiko hiko.Kaore i rite ki te PCB, he papa kau noa me nga ara parahi, ka taea e te PCBA te mahi tino mahi penei i te whakahaere tohu, te whakahaere mana ranei.Ko te noho mai o nga maramara, nga parenga, me nga kaitakawaenga e whakaatu ana kua tino huihui te poari me te rite ki te whakahaere.Ko te PCBA te ahua ka kitea i roto i nga taputapu hiko.

Nga Momo o nga Papa Porohita Taa (PCB)

He rereke nga momo papa taiawhio i runga i te maha o nga paparanga parahi me te ngawari, te pakari ranei o te hanganga, a ko nga waahanga e whai ake nei e whakaatu ana i nga momo PCB e whakamahia ana i roto i nga hoahoa hiko.

Kotahi-Taha PCB

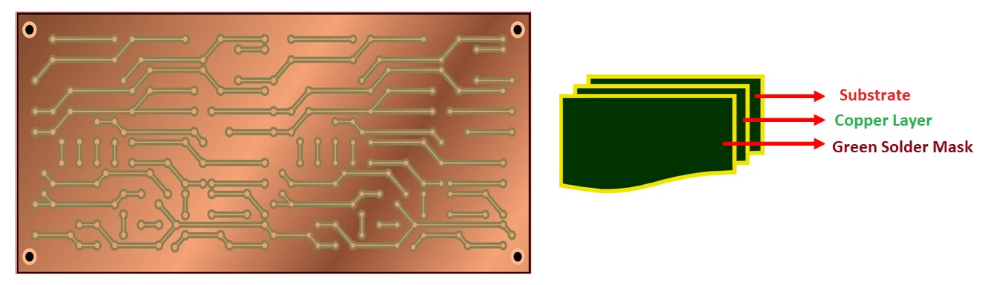

Whakaatu 4. PCB Takitahi-taha

Ko te PCB taha-kotahi he papa taiawhio taia he tohu parahi kei tetahi taha anake o te papa.Ko te ahua e whakaatu ana i tetahi whakatakotoranga ngawari ka tuuhia nga ara parahi katoa ki runga i te mata kotahi, kia maamaa te hoahoa ki te maarama me te hanga.Na te mea ka whakauruhia nga waahanga ki tetahi taha anake, he iti te utu o tenei momo PCB me te ngawari ki te huihui.Ka whakatauritea ki etahi atu momo PCB, he iti ake te tautoko a nga PCB taha-taha ki nga waahanga iti me nga ara iahiko ngawari ake.E whakamahia nuitia ana i roto i nga hikohiko taketake penei i nga papa LED, nga taputapu hiko, me nga iahiko whakahaere ngawari.

Paparua-Taha PCB

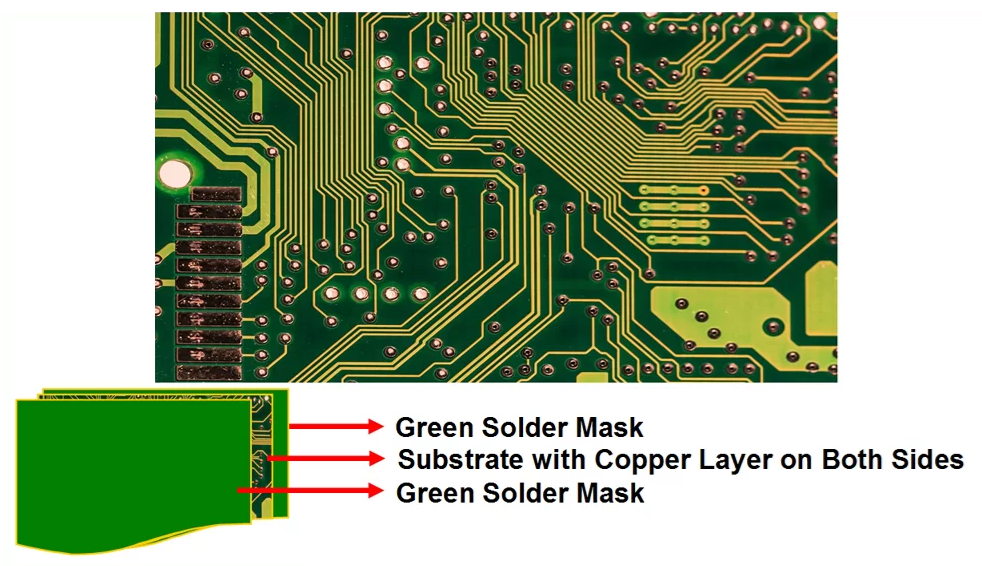

Whakaatu 5. PCB-Taarua

Ko te PCB taha-rua he paparanga parahi kei nga taha o runga me raro o te papa.Ka kitea i te ahua, ka puta nga tohu parahi i runga i nga mata e rua, ka honoa ma te whakamahi i nga rua iti e kiia nei ko vias.Ka taea e tenei hoahoa te maha atu o nga waahanga me te ararere nui atu i te PCB kotahi-taha.Ka whakatauritea ki nga papa kotahi-taha, ka tautoko nga PCB taha-rua i nga iahiko uaua ake i te pupuri tonu i te rahi kiato.E whakamahia nuitia ana i roto i te hikohiko ahumahi, nga punaha hiko, me nga taputapu kaihoko.

Paparangamaha PCB

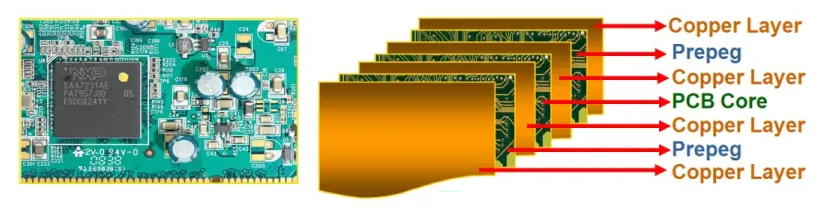

Whakaatu 6. Multilayer PCB

Ko te PCB multilayer ka hangaia ma te tarai i nga paparanga parahi e toru neke atu ranei me nga mea whakamaarama i waenganui.E whakaatu ana te ahua i nga papa parahi maha e hono tahi ana, e whakaatu ana me pehea te haere o nga tohu ki roto i te poari, kaua ki runga noa.Ka taea e tenei hanganga paparanga te teitei o te ara iahiko me te pai ake o te whakahaere tohu.Ka whakatauritea ki nga PCB kotahi-taha me te taha-rua, ka tautoko nga PCB multilayer i nga hoahoa hiko teitei me te tere tere.Ka kitea i roto i nga rorohiko, taputapu whatunga, me nga punaha hiko uaua.

PCB mārō

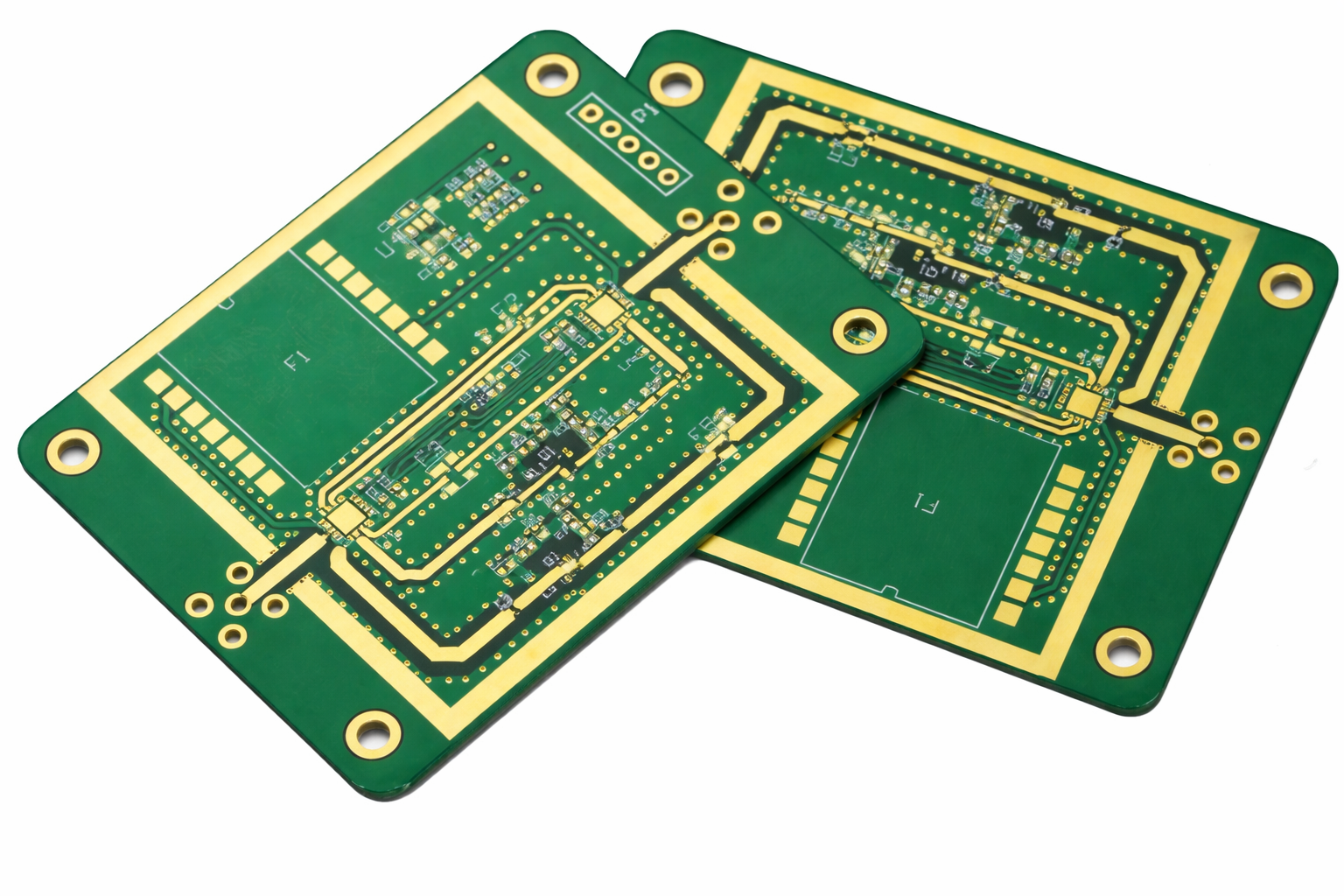

Whakaatu 7. PCB pakari

Ko te PCB pakari he papa taiawhio taia i hangaia ki runga i te turanga totoka, kore-ngwari e pupuri ana i tona ahua i te wa e whakauruhia ana me te whakamahi.Ko te ahua e whakaatu ana i tetahi tïpako muka moata maataki me nga tohu parahi kua mau me nga papa kua tautuhia mo nga waahanga kua mau ki te mata, e whakaatu ana me pehea te mau tonu o te ara iahiko me te kore e piko.Ma tenei hanganga u e whakarite nga hononga hiko pono me te whakaurunga o nga waahanga tika.Ka whakatauritea ki nga PCB ngawari, kaore e taea e nga papa pakari te whakapiko engari ka nui ake te kaha miihini.E whakamahia nuitia ana i roto i nga hikohiko kaihoko, taputapu ahumahi, me nga taputapu rorohiko.

PCB ngawari

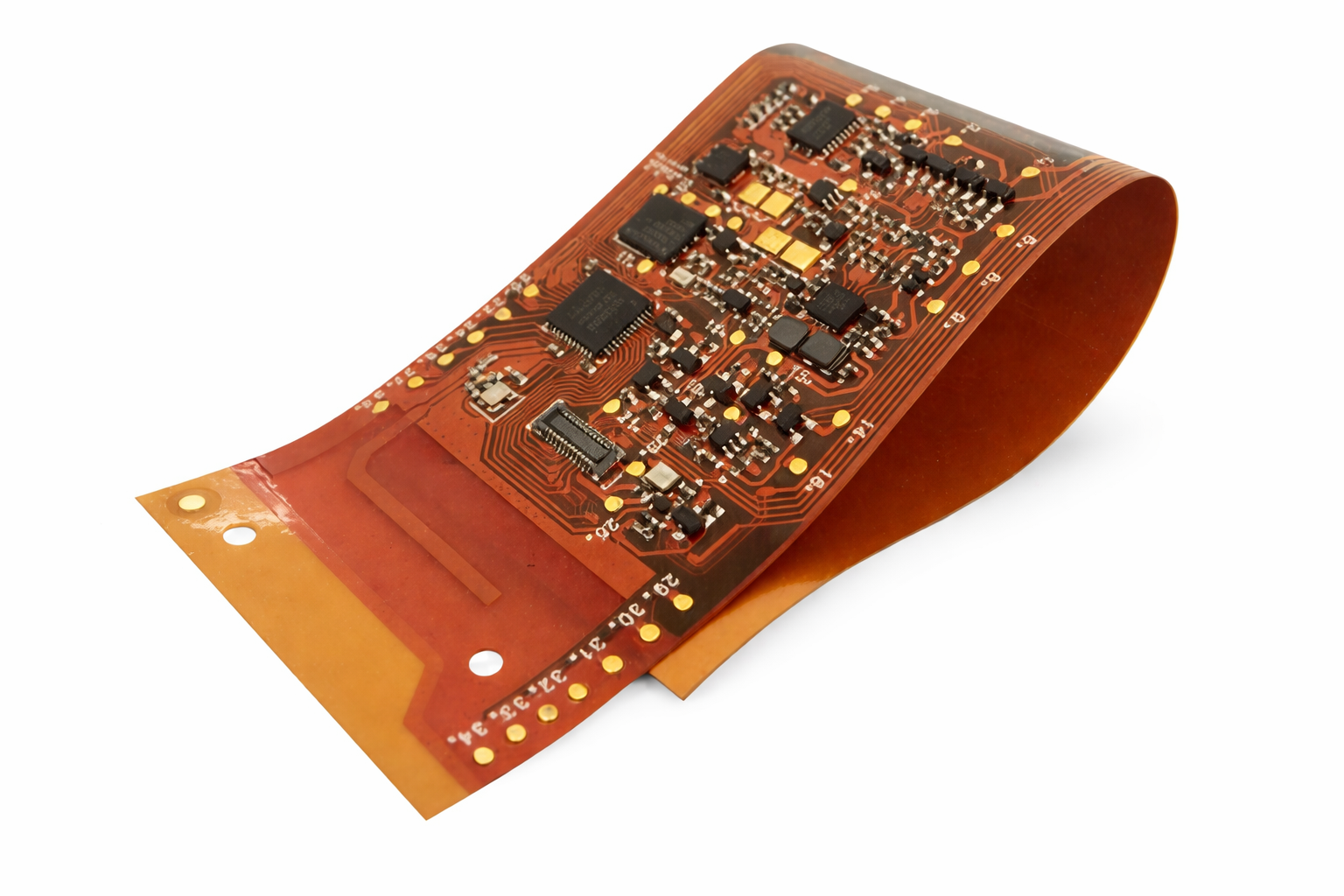

Whakaahua 8. PCB ngawari

Ko te PCB ngawari he papa taiawhio kua taia mai i nga mea angiangi, whakapiko e taea ai te whakapiko, te takai ranei me te kore e pakaru.E whakaatu ana te ahua i te piko o te papa i te wa e mau tonu ana nga tohu parahi, e whakaatu ana me pehea te pupuri i nga hononga hiko i te wa e neke ana.Ma tenei ngawari ka ngawari ki te whakauru i te ara iahiko ki roto i nga waahi piriti, kopikopiko ranei.Ka whakatauritea ki nga PCB pakari, ka whakaitihia e nga PCB ngawari te waahi, te taumaha, me nga hiahia honohono.Ka whakamahia i roto i nga kamera, nga taputapu kakahu, me nga taputapu hiko.

PCB Rigid-Flex

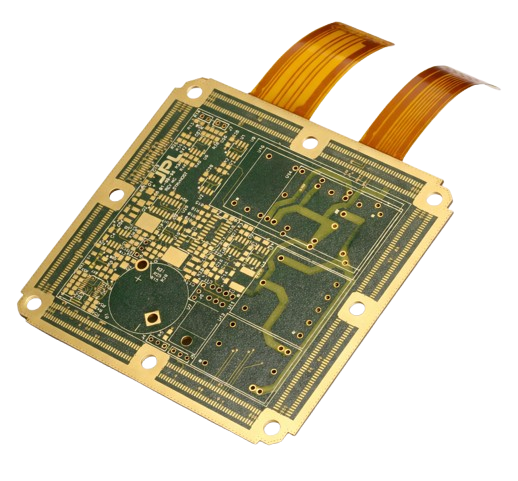

Whakaahua 9. Rigid-Flex PCB

Ka whakakotahihia e te PCB rigid-flex nga waahanga papa maataki me nga hononga ngawari ki te papa taiawhio kotahi.Ko te ahua e whakaatu ana i nga waahi totoka e mau ana i nga waahanga e honoa ana e nga waahanga ngawari e taea ai te piko me te kore e pakaru nga tohu parahi.Ko tenei hoahoa e whakarato ana i te pumau me te ngawari i roto i te hanganga kotahi.Ka whakatauritea ki nga PCB maamaa, ngawari noa ranei, ka tiakina e nga PCB maataki te waahi me te whakapai ake i te pono ma te whakaiti i nga hononga.Ka whakamahia i roto i nga punaha aerospace, taputapu rongoa, me nga hikohiko kaihoko matatau.

Nga momo Hangarau Huihuinga PCBA

Ka hangaia nga huihuinga o te papa taiawhio kua taia ma te whakamahi i nga hangarau huihuinga rereke i runga i te rahi o te waahanga, nga whakaritenga kaha, me nga hiahia whakangao, a ko nga waahanga e whai ake nei e whakaatu ana i nga tikanga PCBA e tino whakamahia ana i roto i te hanga hikohiko hou.

Hangarau Maunga Mata (SMT)

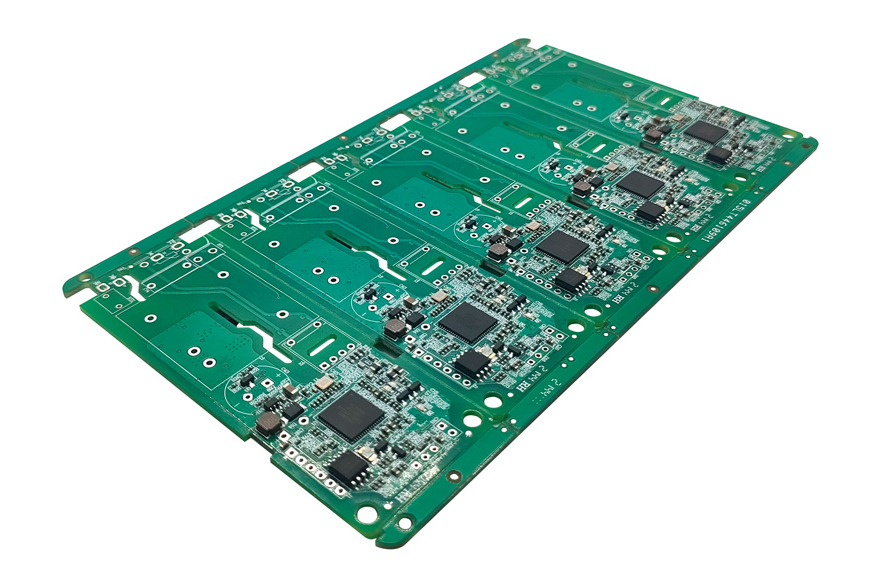

Whakaatu 10. Hangarau Maunga Mata (SMT)

Ko te Hangarau Maunga Mata (SMT) he tikanga PCBA ka tuu tika nga waahanga hiko ki runga papa papatahi i te mata o te PCB.I roto i te ahua, he pai te whakanoho o nga waahanga iti ki runga i te papa me te kore e puta i roto i nga rua, e whakaatu ana i te ahua o te hangai me te kiko o te whakatakotoranga.Ma tenei tuunga o te mata ka taea e etahi atu waahanga te uru ki tetahi waahi iti ake.Ka whakatauritea ki te huihuinga o roto-poka, ka tautoko a SMT i te hanga aunoa tere me nga hoahoa papa maamaa.Na enei painga, ko SMT te hangarau PCBA e tino whakamahia ana i enei ra.

Hangarau Pua-roto (THT)

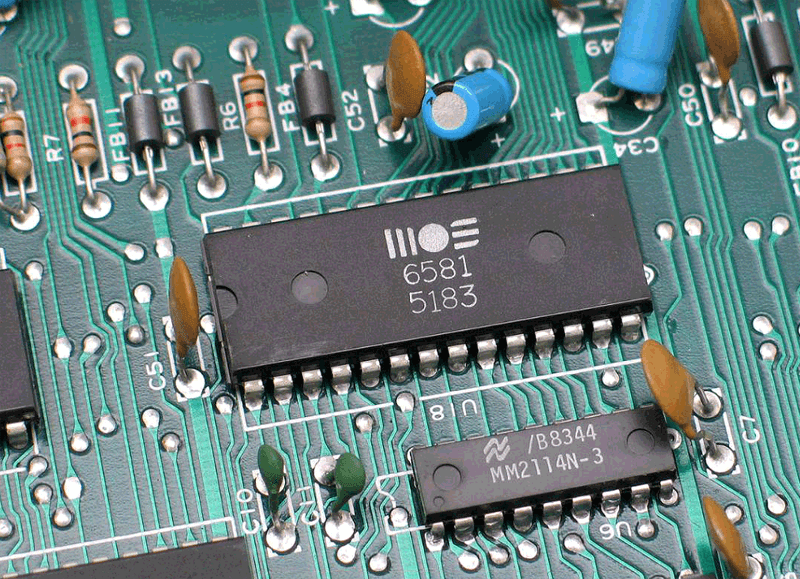

Whakaahua 11. Hangarau Roo-Kohao (THT)

Ko te Hangarau Roo-Hole (THT) he tikanga PCBA ka kuhuhia nga arataki waahanga ki roto i nga rua kua werohia ki roto i te PCB ka soldered ki tera taha.Ko te ahua e whakaatu ana i nga waahanga me nga arai whakarewa roa e haere ana i roto i te papa, e hanga hononga kaha tinana.Ko tenei tikanga e whakarato ana i te kaha miihini tino pai, ina koa mo nga waahanga nui ake, taumaha ake ranei.Ka whakatauritea ki te SMT, ka nui ake te waahi me nga hikoinga a THT.He maha nga wa ka whiriwhiria mo nga waahanga hiko, nga hononga, me nga waahanga e pa ana ki te ahotea.

Hangarau Huihuinga Whakaranu

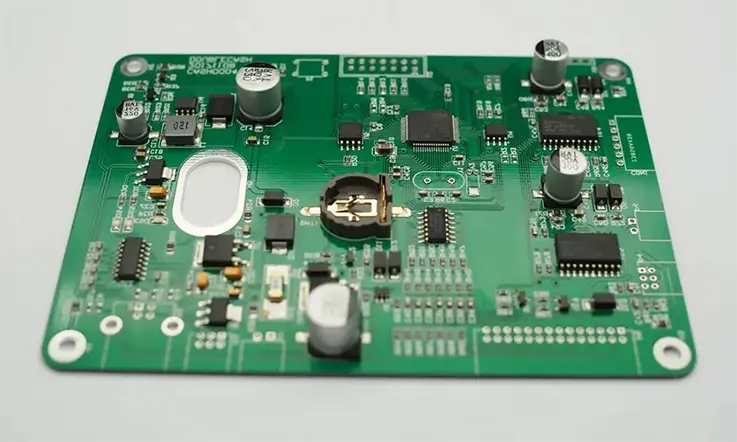

Whakaatu 12. Hangarau Huihuinga Whakaranu

Ko nga hangarau whakauru whakauru e whakakotahi ana i nga waahanga o te mata me nga waahanga o roto-poka i runga i te PCBA kotahi.Ko te ahua e whakaatu ana i tetahi papa e wehewehe ana nga waahanga iti i runga i te mata me nga waahanga nui-a-roto.Ma tenei huinga ka taea te taurite i waenga i te rahi kiato me te kaha miihini.Ka whakatauritea ki te whakamahi i te SMT, i te THT anake ranei, ka nui ake te ngawari o te hoahoa hoahoa.E whakamahia nuitia ana i roto i nga hua hiko uaua e hiahia ana kia rua nga ara iahiko teitei me nga hononga roa.

Nga waahanga o te PCB me te PCBA

Nga waahanga o te PCB

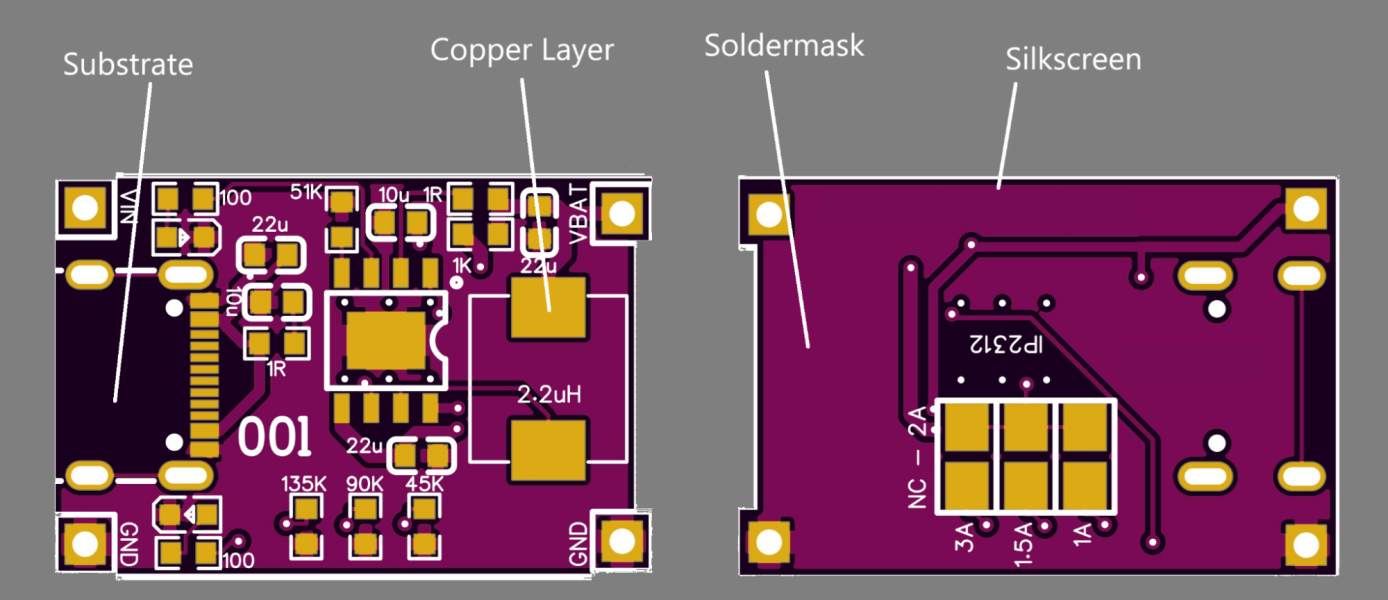

Whakaahua 13. Nga waahanga o te PCB

Ka hangaia he papa taiawhio (PCB) mai i nga paparanga maha, kei ia tangata he mahi motuhake hei whakarite i te mahi hiko, te kaha miihini, me te huihuinga pono.Ko nga waahanga PCB matua e whakaatuhia ana i te ahua ka whakamaramatia i raro nei.

•Raupapa (Rauemi Turanga)

Ko te tïpako te turanga o te PCB, he mea hanga mai i te papanga muka FR-4.E whakarato ana i te tautoko miihini me te whakamaarama i waenga i nga paparanga whakahaere, hei awhina i te PCB ki te pupuri i te kaha, te mauroa, me te pumau hiko.

•Apa parahi

Ko te paparanga parahi te hanga i nga ara kawe e kawe tohu hiko me te mana puta noa i te PCB.Ko enei tohu parahi he mea whakairo tika hei hono i nga waahanga hiko kia rite ki te hoahoa ara iahiko, kia tika te rere tohu me te iti o te aukati.

•Kore Koho

Ko te kanohi konutai he paninga whakamarumaru ki runga i te paparanga parahi, te tikanga he kakariki, he whero, he papura ranei.Ka aukati i nga ara iahiko poto, ka tiakina nga tohu parahi mai i te waikura, me te whakarite kia rere noa te konuhono ki nga papa kua whakaritea i te wa e huihui ana.

•Mata hiraka

Kei roto i te paparanga mata hiraka he tuhinga kua taia, he tohu, he tohu tohutoro kei te mata PCB.Ka awhina i te tautuhi i nga waahanga, nga nama titi, me te whakatakotoranga, kia ngawari ake te huihuinga, te tirotiro, me te rapu raru.

Nga waahanga o te PCBA

Ko te huihuinga poari ara iahiko (PCBA) he huinga hiko katoa i hangaia ma te whakairi me te whakapiri i nga waahanga hiko ki runga PCB.I tua atu i te hanganga PCB, ka mahi tahi nga waahanga e whai ake nei ki te hanga i tetahi ara iahiko tino mahi.

•PCB (Paari Iahiko Taa)

Ko te PCB te turanga turanga e whakarato ana i te tautoko miihini me nga huarahi hiko mo nga waahanga katoa.Kei te pupuri i nga tohu parahi, papa, me nga paparanga e taea ai te ararere tohu tika me te tohatoha hiko.

•Wae Hiko

Ko nga waahanga hiko penei i nga parenga, nga kaahiko, nga iahiko whakauru (ICs), nga diodes, nga transistors, nga hononga, me nga waeine ka whakauruhia ki runga i te PCB.Ko enei waahanga e mahi ana i nga mahi motuhake penei i te tukatuka tohu, te mana whakahaere, te whakawhiti, me te honohono.

•Solder

Ka whakamahia te Solder hei hanga hononga hiko me te miihini kaha i waenga i nga kaiarahi waahanga me nga papa PCB.Ka whakapumau i te rere o naianei i te wa e whakatika tika ana nga waahanga i te wa e mahi ana mo te wa roa.

•Whakapiri

I etahi wa ka whakamahia nga piripiri ki te pupuri i nga waahanga nui, taumaha ranei, ina koa i nga taiao e wiri ana, e tino taumaha ana ranei.Ka whakapai ake i te pumau o te miihini me te awhina ki te aukati i te neke o nga waahanga, te pakaru ranei o nga hononga.

Nga Rerekētanga Hangahanga PCB me te PCBA

Tukanga Hangahanga PCB (Paari Karekau)

Ko te hanga PCB ko te hanga i te papa taiawhio taia i mua i te taapiri i nga waahanga.

1. Hangaia te whakatakotoranga PCB ma te whakamahi i te rorohiko ECAD.

2. Whakawhitihia te hoahoa ki runga i te papanga papa-parahi.

3. Tuhia te parahi hei tango i nga waahi kaore e hiahiatia ana ka hangaia nga tohu ara iahiko.

4. Ka werohia nga rua mo nga waahanga me nga waahanga o roto.

5. Whakapirihia nga rua kia puta te hiko ki nga paparanga.

6. Hoatu he kanohi konuhono hei tiaki i nga tohu me te aukati i nga iahiko poto.

7. Tāngia te mata hiraka hei tāpiri tapanga me ngā tohu wāhanga.

8. Tāpirihia he whakaoti mata penei i te HASL, ENIG, OSP ranei hei tiaki i nga papa parahi.

9. Whakamatau hiko mo te haere tonu me te wehe.

10. Araia nga papa ki waho o te papa whakaputa ki nga PCB takitahi.

Tukanga Hanga PCBA (Poari Huihuinga)

Ka huri te hanga PCBA i te PCB hei ara iahiko mahi ma te taapiri me te whakapiri i nga waahanga.

1. Hoatu te whakapiri konuhono ki nga papa SMT (mo nga waahanga-maunga).

2. Whakanohoia nga waahanga ma te whakamahi i nga miihini tango-me-waahi aunoa.

3. Reflow solder ki te whakarewa i te whakapiri me te hanga hononga pumau.

4. Whakauruhia nga waahanga o roto-poka (mehemea ka whakamahia e te hoahoa).

5. Ngaru solder or hand solder the through-hole connections.

6. Tirotirohia te poari ma te whakamahi AOI me nga arowhai a-ringa.

7. Whakamatauhia te huihuinga me te whakamatautau-a-roto (ICT) me te whakamatautau mahi.

8. Whakanohia he paninga rite ki te hiahiatia he whakamarumaru mai i te makuku/puehu (he whiriwhiri).

9. Whakaritea te huihuinga whakamutunga penei i te taapiri i nga hononga, i nga tira, i nga whare ranei.

PCB me PCBA Rerekētanga Mahi

Mahi Ahuatanga	PCB (I taia Poari Porohita)	PCBA (I taia Huihuinga Poari Porohita)
Hikohiko Mahi	Kaore he hikohiko mahi	Tino iahiko hiko mahi
Turanga Tuatahi	Hanganga turanga me te whakatakotoranga	Pūnaha kaha mahi
Waehanga Tautoko	Ka mau nga waahanga tinana	Ka mau me ka hono i nga waahanga hiko
Waitohu Ararere	Ka whakarato ara tohu anake	Nga tukanga me ka whakahaere tohu
Mana Te whakahaere	Karekau he kaha whakaritenga	Whakahaere me ka tohatoha mana
Raraunga Tukatuka	Kaore e taea tukatuka raraunga	Ka mahi raraunga me te tukatuka arorau
Whakahaere Mahi	Kaore he mana whakahaere kaha	Ka mahia whakahaere whakahaere
Kaiwhakamahi Te taunekeneke	Kao te kaha o te taunekeneke	Atanga me nga kaiwhakamahi me nga taputapu
Whakawhitiwhiti	Kao mahi korero	Tautoko nga tikanga whakawhitiwhiti korero
Te whakahoatanga	Kaore e taea te oma hōtaka	Ka whakahaere i te firmware arorau pūmanawa ranei
Pūnaha Te whakauru	Hangaia atanga anake	Mahi hei a kōwae taumata-pūnaha
Whakamatau Te kaha	Hiko te whakamatautau tonu anake	Mahi me te whakamatautau i roto i te waahi
Ngawha Whakahaerenga	Te wera hāngū horapa noa	Hohe mahi whakawera wera
Whakahaerenga Putanga	Karekau he putanga ranei whakautu	Ka whakaputa nga putanga hiko

Nga tono mo te PCB me te PCBA

Nga Hikohiko Automotive

Ko nga waka hou e whakawhirinaki ana ki nga PCBA mo nga waahanga whakahaere miihini, nga punaha infotainment, nga pūoko, me nga waahanga haumaru.Ka awhina nga PCB ki te whakarite iahiko uaua i roto i nga waahi iti, ko nga PCBA e whakahaere ana i te tukatuka raraunga me te whakahaere hiko.Kua hoahoatia kia tu ki te wera, te wiri, me nga taiao kino.He mea nui tenei mo te mahi waka me nga punaha haumaru.

Pūnaha Ahumahi me te Aunoatanga

Ka whakamahia nga PCB me nga PCBA ki nga kaiwhakahaere ahumahi, nga PLC, nga taraiwa motuka, me nga punaha robotic.Ma te PCB e whakarite te ara hiko hiko, i te wa e mahi ana te PCBA i te mana whakahaere, te aro turuki, me nga mahi aunoa.Ko enei punaha ka mahi tonu i roto i nga ahuatanga uaua.Ko te mutunga, ko te mauroa me te pono he whakaritenga hoahoa nui.

Whakawhitiwhiti me te Whatunga

Ko nga taputapu whatunga penei i nga pouara, whakawhiti, me nga teihana turanga e whakawhirinaki ana ki nga PCB me nga PCBA mo te tuku tohu tere.Ka tautokohia e nga PCB te arataki tika, ko nga PCBA e whakahaere ana i te tukatuka raraunga me nga kawa korero.I hangaia enei huihuinga hei whakaiti i te ngaronga tohu me te pokanoa.Ka whai wāhi nui ratou ki te whakawhitiwhiti waea me te ahokore.

Pūrere Hauora

Ka whakamahia e te hikohiko hauora nga PCB me nga PCBA ki te aro turuki i nga taputapu, nga miihini taatai, me nga taputapu hauora ka taea.Ka whakaratohia e te PCB nga whakatakotoranga tika me te tukurua, i te wa e mahi ana te PCBA i nga mahi mohio, whakahaere, me nga mahi tukatuka raraunga.Ko te tino pono me te tino tika e hiahiatia ana i tenei mara.Ko enei huihuinga me tutuki nga paerewa haumaru me te kounga.

Rarama LED me nga punaha Whakaatu

Ko nga PCB me nga PCBA ka kitea i roto i nga panui rama rama, whakaaturanga, me nga punaha tohu.Ka awhina te PCB ki te whakahaere i te whakamaarama wera me nga hononga hiko, ma te PCBA e whakahaere te kanapa me te tohatoha hiko.Ko te hoahoa tika ka pai ake te pai me te roa o te oranga.Ma tenei e pai ana mo nga tono rama o roto, o waho hoki.

Painga me te herenga o te PCB me te PCBA

Kāwai	PCB (I taia Poari Porohita)	PCBA (I taia Huihuinga Poari Porohita)
Nga painga
1	Ka whakarato a he turanga pumau me te whakarite mo nga iahiko	Ka hanga he tino iahiko hiko mahi
2	Ka whakarite nga huarahi hiko pono na roto i nga tohu pumau	Tautoko tohu mahi nui me te mana mana
3	Whakahohe hoahoa hiko kiato me te mama	Whakaae hui aunoa, pū, me te tukurua
4	Tautoko papatipu hanga me te kounga rite	Ka whakauru nga waahanga pai hei whakaiti i te rahi o te punaha
5	Ka whakaiti nga hapa waea me te whakapai ake i te tapatahi tohu	Ka whakapai ake te ti'aturi na roto i te whakapiringa whakahaere
6	He pai te tuku te kaha miihini me te mauroa	Kua reri mo whakauru tika ki nga hua hiko
Nga herenga
1	Kaore e taea mahi me te kore wae hiko	Utu teitei ake na nga waahanga me te huihuinga
2	Hoahoa Ko nga huringa ka hiahiatia he hanga hou	Huihuinga he uaua te kite i nga hapa
3	Tuatahi teitei utu tatūnga mo nga puranga iti	Whakatikatika me he uaua te mahi ano
4	He iti ngawari i muri i te hanga	Ka whakawhirinaki ki te waatea o te waahanga
5	Taiao ka pa ki te kore e whakahaerea te para	E hiahia ana tino whakahaere kounga

Whakamutunga

Ka whakaratohia e te PCB te hanganga tinana me nga huarahi hiko, i te mea ka huri te PCBA i taua hanganga ki te ara iahiko hiko tino mahi.Ko nga momo PCB rereke me nga tikanga huihuinga PCBA e tautoko ana i nga taumata rereke o te uaua, te rahi, me te mahi.He mahi motuhake kei ia mahi hangahanga, mai i te hanga papa kore ki te whakaoti i te huihuinga hiko.Ma te whakakotahi, ka taea e nga hangarau PCB me te PCBA nga punaha hiko pono, kiato, me te pai ki te whakamahi i nga tono miihini, ahumahi, rongoa me nga kaihoko.
