Kaiwhati Araiti Iti (MCB): Kaupapa Mahi, Momo, Whakatauranga me te Aratohu Whiriwhiringa

Ka awhina tenei tuhinga ki a koe kia mohio he aha te MCB me pehea te tiaki i te ara iahiko mai i te taumaha me te ara iahiko poto.Ka ako koe i ona waahanga matua, me pehea te whakahaere, me te aha i momotu ai te hiko i te wa e he ana.Ka whakamāramahia hoki nga momo ānau haerenga, nga whirihoranga pou, me nga whakatauranga kaha pakaru.Ka mutu, ka kite koe i nga tono noa me pehea te whiriwhiri i te MCB tika mo te ara iahiko.

Putumōhio

Whakaahua 1. Kaiwhati Iahiko Iti (MCB)

He aha te mea he Kaiwhati Arahiko Iti?

Ko te MCB he taputapu whakamarumaru hiko aunoa hei aukati i te nui o te iahiko i roto i te ara iahiko.Ko tana kaupapa matua ko te tiaki i nga waea me nga taputapu hono mai i te kino i puta mai i te taumahatanga, te ara iahiko poto ranei.Ina puta mai te au rereke, ka momotuhia e te MCB te tuku hiko kia noho haumaru te whakaurunga.Kaore i rite ki te whae, ka taea te tautuhi me te whakamahi ano i muri i te whakakorenga o te he.Na tenei whakamarumaru ka taea te whakamahi ano, ka whakamahia nuitia nga MCB ki nga kaainga, nga whare, me nga panui hiko iti.

Te Hanganga o tetahi Kaiwhati Araiti Iti

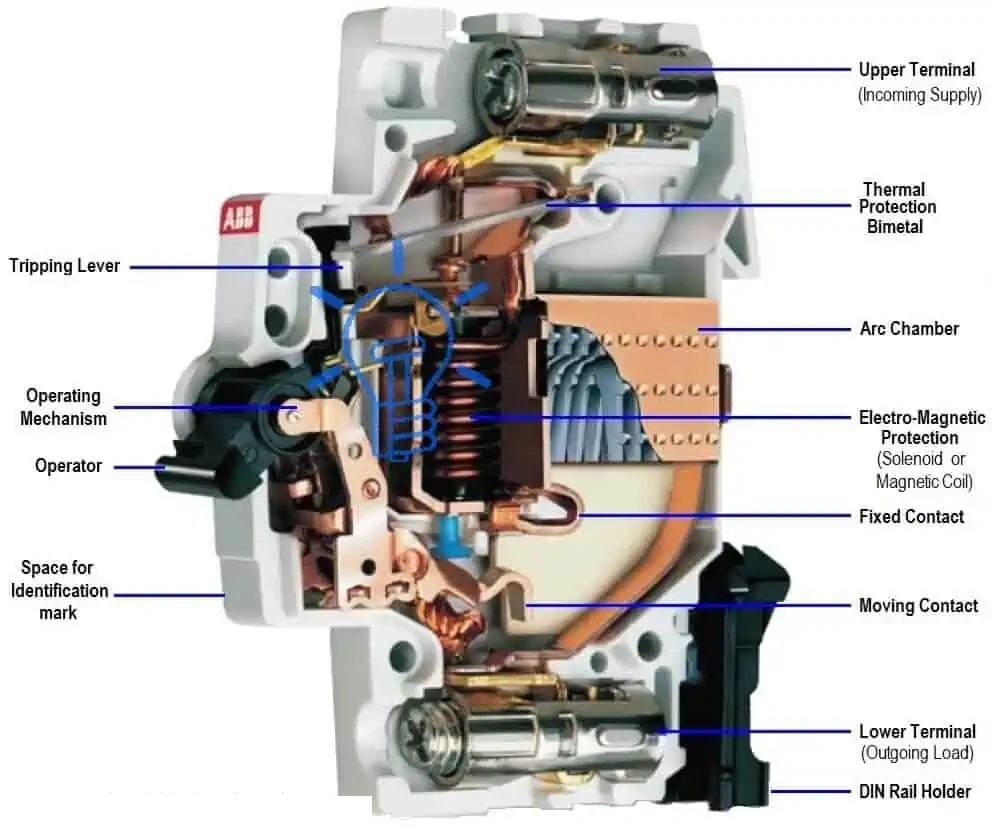

Whakaahua 2. Nga Waahanga o Roto o te Kaiwhati Arahiko Iti

• Kāpeka Runga (Taumai Taumai)

Ko te tauranga o runga e hono ana i te puna hiko ki te pakaru.Ka whakaratohia he waahi urunga hiko mo te kaikawe kaikawe mai.Ma tenei tauranga e whakarite te whakawhiti o naianei ki roto i nga hoapaki o roto.

• Kāpeka Raro (Uta Putaatu)

Ko te tauranga o raro e hono ana i te wehenga ki te ara iahiko pare.Ka rere te naianei i roto i te waahi pakaru ma tenei waahi ki te utaina.Ka mau tonu te hononga waea kia piri, kia pono.

• Parenga Weariki Bimetal

Ka rongohia te werawera i te taikaha o te ia.Ka piko ka piki ake te pāmahana me te whakarite i te tikanga mo te momotu hiko.Ko tenei waahanga ka mahi hei huānga haumaru i runga i te pāmahana.

• Hiko Hiko (Paruru aukume)

Ka tauhohe tonu te coil autō ki nga taumata o naianei tino tiketike.Ka puta he kaha autō e whakahohe ana i te tikanga tuku.Ma tenei ka whakarite tere te tauhohenga i te wa o nga hapa nui.

• Whakapaa Pumau

Ko te whakapiri pumau ko te waahi whakahaere i roto i te pakaru.Ka noho tonu i te wa e tuwhera ana, e kati ana ranei te whakapiri neke ki a ia.Ka rere te hiko hiko i roto i tenei takirua whakapiri.

• Nuku Hoapā

Ko te whakapiri neke ka tuwhera, ka kati i te ara iahiko.Ka wehe mai i te whakapiri pumau i te wa e mahi ana te kaiwahi.Ko tenei mahi ka haukotia te rere o te hiko.

• Rua Pouaka (Arc Chute)

Kei roto i te ruma pewa nga pereti whakarewa hei wehewehe me te whakamatao i te pewa hiko.Ka whakaitihia te wera me te aukati i te kino o roto o te pakaru.Ma tenei ka tiaki i te taputapu me nga waea waea tata.

• Mahinga Mahi

Ko te tikanga whakahaere e hono ana te punaha tuku o roto ki te kakau.Ka whakahaere i te whakatuwhera me te kati o nga hoapaki.Ka tutakina ano te kaiwahi i te ON, OFF ranei.

• Tauira Takahanga

Ka whakawhitihia e te tuara takahuri te nekehanga mai i nga huānga whakamarumaru ki nga hoapaki.Ina whakahohehia, ka tukuna te punaha raka.Ma tenei ka taea te momotu aunoa.

• Kaiwhakahaere (Kakau Takahuri)

Ka taea e te kakau te huri-a-ringa i te pakaru.Ka taea e ia te huri i te ara iahiko kia ON, OFF ranei.Ka whakaatu hoki i te mana o te pakaru.

• DIN Rail Kaipupuri

Ka taea e te kaipupuri te whakauru ngawari ki roto i nga papa tohatoha.Ka whakamau te kaiwahi ki runga i te reriwe paerewa.Ma tenei ka ngawari te whakauru me te whakakapi.

Kaupapa Mahi a MCB

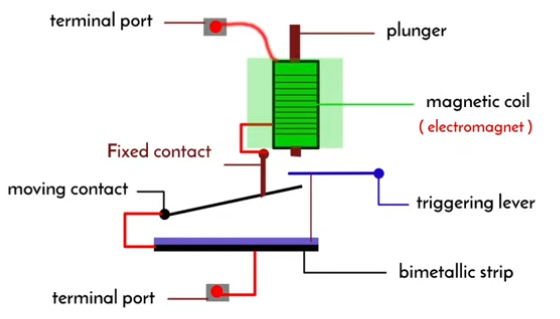

Whakaatu 3. MCB Mahinga Mahi Hoahoa

Ka rere noa te ia, ka rere te hiko i roto i nga hononga karekau e mutu.I te wa o te taumahatanga, ka piki ake te wera i roto i te huānga rongo me te whakaoho i te tikanga tuku i muri i te wa poto.Ka wetekina te raka, ka wehe nga hoapaki, ka momotu te ara iahiko.I roto i te ahua ara iahiko poto, he kaha autō kaha ka whakahohe i te miihini inamata.Ka tuwhera nga hononga ka puta he pewa hiko i waenganui i a raatau.Ka kuhu te pewa ki roto i te ruuma arc ka wehe, ka whakamatao kia ngaro ra ano.I muri i te tangohanga o te he, ka taea te tautuhi ano i te kaitukino me te whakaora i te ara iahiko.

Momo MCB I runga i te Anau Haerenga

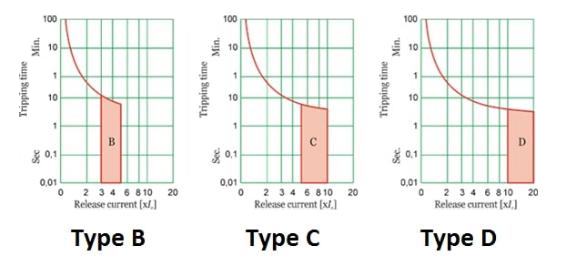

Whakaahua 4. Nga Momo Anau Haerenga MCB (B, C, D)

Momo B MCB

He Momo B MCB i hangaia mo nga iahiko o naianei ngaru iti.Ka haere ina tae te au ki te toru ki te rima whakareatanga te uara whakatau.Ma tenei ka pai mo te rama me te waea waea.Ko nga taputapu iti me nga kawenga parenga ka mahi pono me tenei whakamarumaru.Ka tere te momotu ki te whakamarumaru i nga taura kei wera rawa.Kei te whakamahia nuitia i roto i nga panui hiko noho.

Momo C MCB

He momo C MCB te tikanga mo nga taputapu o naianei e timata ana.E rima ki te tekau nga wa e whakahaere ana i te waa kua tohua.Ma tenei ka taea e nga taputapu penei i nga kaiwhaiwhai me nga motuka iti kia tiimata noa.Ka whakatauritehia te whakamarumaru me te manawanui ki nga ngaru rangitahi.He maha nga whare arumoni e whakamahi ana i tenei momo pakaru.Koia te tino whiriwhiringa mo nga iahiko kaupapa whanui.

Momo D MCB

Ka hangaia he MCB Momo D mo nga kawenga o naianei.Ka haere ana ka eke te au ki te tekau ki te rua tekau nga wa o te uara whakatau.Ko nga motuka taumaha me nga kaitahuri e hiahia ana tenei whakaroa kia tiimata tika.Ka karohia e te kaitukino te takahuri i te wa e whakakaha ana.He maha nga wa ka whakamahia e nga miihini ahumahi tenei waahanga.Ka tiaki ia ia iahiko i te wa e tautoko ana i nga ia whakaoho nui.

Momo MCB i runga i te maha o nga pou

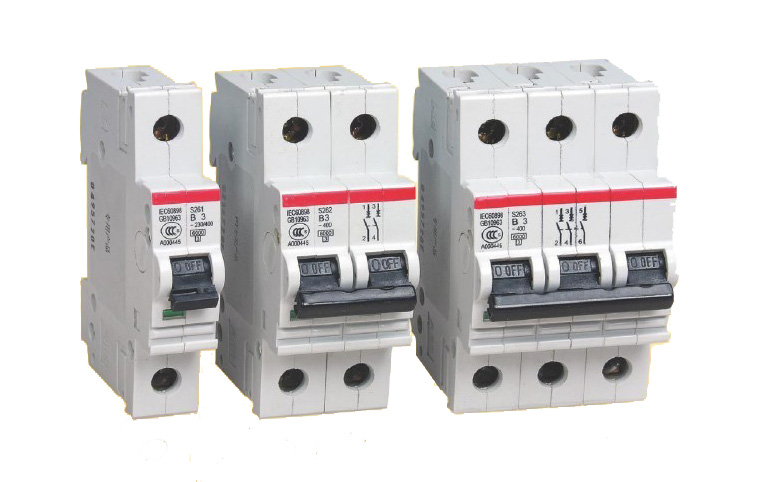

Whakaatu 5. MCB Pou Whirihoranga

He rereke ano nga MCB ma te maha o nga waea ka momotu tahi.Ko te momo pou ka whakawhirinaki ki te punaha tuku iahiko.

Pou Takitahi (SP)

Ma te MCB pou-kotahi e tiaki i tetahi kaikawe ora i roto i te ara iahiko kotahi-waahanga.Ka momotuhia te waea wahanga ina pa mai he he.Ka whakamahia tenei whirihoranga mo nga hikoi rama.Ka whakamahia nuitia e nga papa toha whare noho nga pakaru SP.He iti, he ngawari hoki te whakauru.Ka hono tonu te noho kupapa i tenei tatūnga.

Pou-rua (DP)

Ko te MCB pou-rua ka momotuhia nga kaikawe wahanga e rua me nga kaikawe kupapa.Ma tenei ka tino wehea te ara iahiko.Ka pai ake te haumaru i te wa o te tiaki me te rapu raru.Ko nga taputapu penei i nga whakamahana wai ka whakamahi i tenei whirihoranga.Ka tino wehea te tuku mai i te kawenga.He mea noa i roto i te tiaki taputapu kotahi-waahanga.

Pou Takitoru (TP)

Ka tiakina e te MCB pou-toru nga kaikawe ora e toru i roto i te punaha toru-waahanga.Ka momotuhia nga wahanga katoa i te wa e he ana.Ma tenei ka aukati i te kino o nga taputapu o te waahanga.Ko nga motika ahumahi me nga miihini te whakamahi i tenei whakaritenga.Ka whakapumau i te noho motuhake puta noa i nga raina tuku.Ko nga panui toru-waahanga e whakawhirinaki ana ki nga pakaru TP mo te whakamarumaru taurite.

Momo MCB i runga i te kaha pakaru

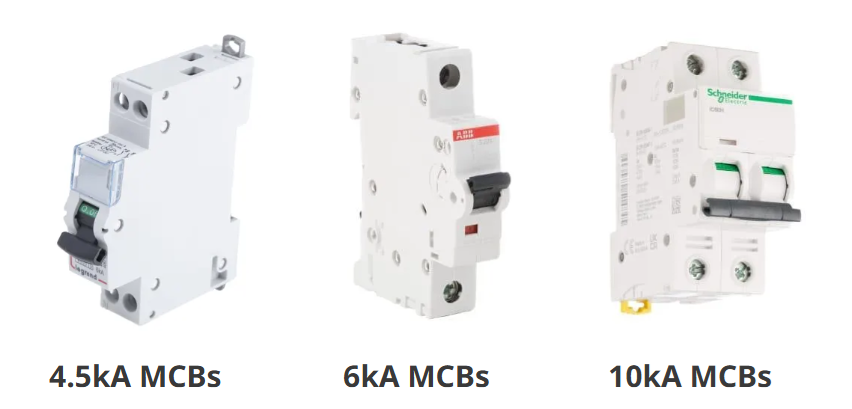

Whakaatu 6. MCB Breaking Capacity Ratings

Ka whakarōpūhia nga MCB ma te nui o te hapa o te ia ka taea e ratou te haukoti.Ka whakawhirinaki tenei ki te kaha o te tuku hiko i te waahi whakauru.

4.5kA MCB

Ko te MCB 4.5kA he waahi iti iahiko me te kaha pakaru poto o te 4.5 kirohapere.He mea hoahoa mo nga waahi taumata-hapa iti he iti nei te waa-poto e waatea ana.Ko te tikanga ka uru tenei ki nga waahi tohatoha marama me nga taura whangai roa e whakaiti ana i te he o naianei.I roto i enei whatunga, ka taea e te 4.5kA pakaru te kaha MCB te haukoti i nga hapa i roto i tona rohe whakatau.He mea noa i roto i nga waahanga kaihoko taketake kaore te puna whakarunga i te tino "maamaa."Ko te mea nui ko te 4.5kA e pai ana ki nga whatunga ngoikore me te iti o te waa-poto.

6kA MCB

Ko te MCB 6kA he waahi ara iahiko iti kua whakatauhia kia haukotia ki te 6 kirohamapere o te naianei hapa.Ka whakamahia ki te waahi ka taea e te tuku hiko te tuku i te taumata arai poto i te papa tohatoha.Kei roto i tenei ko nga whare noho me nga whatunga arumoni iti e whangaia ana e nga kaihurihuri tata.Ka whakatauritea ki nga taputapu 4.5kA, ko te kaha pakaru 6kA te MCB ka nui ake te hee i te tawhē i roto i nga taputapu kaha ake.Ka awhina tenei ki te whakarite ka taea e te kaiwhati te whakaea i te waa-poto teitei ake me te kore e pakaru.Mo te maha o nga whakaurunga whare, ko te 6kA he akomanga kaha pakaru.

10kA MCB

Ko te MCB 10kA he waahi iti iahiko ka taea te haukoti ki te 10 kiroumapere o te iahiko poto.Ko te tikanga mo nga waahi taumata-hape teitei e kaha ana te puna tuku me te iti o te aukati.Kei roto i tenei ko nga panui e tata atu ana ki nga kaihurihuri, nga papa whakawhiti arumoni nui ake, me te maha o nga waahanga tohatoha ahumahi.Ko te kaha pakaru 10kA MCB e whakarato ana i te kaha kaha ake mo nga ahuatanga ara-poto kino.Ka whakaitihia te morearea o te pakaru i te wa e nui ana te he o te ia.Hei poto, ko te 10kA ka tohua mo nga whatunga kaha ake me te teitei ake o te waa-poto e waatea ana.

MCB Whakatauranga me nga Whakatakotoranga

Tawhā	Whakatakotoranga
Kua whakatauhia o naianei (I roto)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Whakatauria ngaohiko whakahaere (Ue)	230/400V AC
Whakatauria auau	50/60 Hz
Te maha o poupou	1P, 1P+N, 2P, 3P, 3P+N (4P)
Kopiko haerenga akomanga	B, C, D (i etahi wa K, Z)
Whakatauria te kaha pakaru iahiko-poto	4.5kA, 6kA, 10kA (tohu kA)
Paerewa / tohu hanganga ture	IEC 60898-1 (IEC 60947-2 ranei)
Ko te whakamaarama kua whakatauhia ngaohiko (Ui)	hei tauira, 500V
Te hihiko kua whakatauhia mau tonu te ngaohiko (Uimp)	hei tauira, 4kV, 6kV
Pūngao karaehe whakawhāiti	Te akomanga 3 (mehemea kua tohua)
tauranga awhe rahi o te kaiwhakahaere	hei tauira, 1–25 mm² (he rereke ma te tauira)
tauranga taipana whakaipoipo	hei tauira, 2.0 N·m (he rereke ma te tauira)
Hangaia te manawanui	hei tauira, 10,000–20,000 ngā mahi (mehemea ka kī)
Hiko te manawanui	hei tauira, 4,000 mahi (mehemea ka kiia)
Tohu o parenga (IP)	IP20 (te tikanga mo nga taputapu kei roto i nga kati)

Whakatauritenga i waenga i te MCB me te Fuse

Ka tiakina e nga MCB me nga whae nga iahiko ki te aue, engari he rereke te mahi me te whakahaere i muri i te he.Ko te ripanga i raro nei ka whakataurite i o raatau whanonga mahi.

Tawhā	MCB	Puka
I muri-haerenga mahi	Ka taea te tautuhi	Me waiho kua whakakapia
Hapa tohu	Maamaa Turanga ON/OFF/TRIP	I te nuinga o nga wa kaore i te marama ki te kore he tohu pupuhi
Whakawhiti mahi	Ka taea te whakamahi hei whakawhiti	Kaore i te whakaaro mo te whakawhiti
Whakamahia ano i muri hē	Ka taea te whakamahi ano i muri i te tautuhi	Whakamahinga kotahi huānga
Whakautu riterite	Haerenga kua tautuhia whanonga pihi	Ka whakawhirinaki ki te momo me te ahua
Te taumahatanga whakamarumaru	Hanga-i roto taumahatanga momotutanga	Ae, engari ka whakawhirinaki ki nga ahuatanga o te whae
Porowhita-poto aukatinga	Whakatauria kaha pakaru (kA kua tohua)	Teitei te haukoti i te kaha mo nga momo fuse maha
Wā heke i muri i te haerenga	Iti (tautuhi)	Teitei ake (whakakapi, tirohia te whakatauranga, tāuta)
Te tiaki kaha	Nga mahi iti whakahaerenga	E hiahia ana taonga e manawapa me te whakakapi
Whakapaa kakahu	Kua nga hononga miihini i tera tau	Karekau he neke nga waahanga o te huānga
Te whakahaere pewa	Pewa o roto ruma	Ka hapainga te pewa i roto i te tinana fuse i te wa e rewa ana
Whiriwhiringa mana whakahaere	I te nuinga o te wa ka whakaritea me nga pakaru whakarunga	Ka taea te tino whiriwhiria me te karaehe tika
Te whakahaere urupare	Ka kitea tūranga kakau	Huānga te ahua kaore e kitea i nga wa katoa
Tikanga aratau rahunga	Whakapā/mehanga kakahu mo te wa roa	Ka rewa te huānga i runga tonu i te mahi

Nga tono mo nga Kaiwhati Araiti Iti

1. Iahiko rama noho

Ka tiakina e nga MCB nga iahiko rama rama mai i nga taumahatanga na te he o nga waea waea, te maha rawa ranei o nga taputapu i runga i te raina kotahi.Ka tere te momotu ina ka nui ake te naianei i nga rohe haumaru mo te kaikawe.He ngawari te tautuhi i muri i te whakatikatika i te take.Ma tenei ka ngawari ake te tiaki i nga papa tohatoha kaainga.

2. Nga ara iahiko turanga

Ka taea e nga waahi-whanui te kite i te whakarereketanga o nga kawenga mai i nga taputapu me nga taputapu.Ka awhina te MCB ki te whakamarumaru i nga waea waea ina whakauruhia nga taputapu maha i te wa kotahi.Ka whakaitihia te morearea o te wera nui o te taura mai i te aue nui.He mahinga noa tenei i nga kaainga me nga tari iti.

3. Whakarererangi me te HVAC manga iahiko

Ko nga waeine AC momo wehewehe me nga taputapu HVAC iti ka tiakina e nga MCB kua whakatapua.Ka wehea e te kaiwhati tetahi wae mo te mahi me te kore e tutakina te panui katoa.Ka tiakina hoki te raina tuku e whangai ana i nga taputapu.Ma tenei ka mau nga hapa ki tetahi ara iahiko.

4. Nga whakamahana wai me nga taputapu iti

He maha nga kawenga pumau e rere ana mo te wa roa, no reira me u, kia pono te whakamarumaru iahiko.Ka tukuna e nga MCB te momotu aunoa ina puta kee te waa.Ka taea hoki e ratou te noho motuhake mo te tiaki.Ka kitea tenei i roto i nga whare noho me nga wharepaku arumoni.

5. Nga papa toha me nga panui iti

Ka whakamahia nga MCB hei whangai puta i nga panui matua me nga waahanga iti.Ka tiakina e ratou nga ara iahiko manga me te awhina i te whakariterite i nga kawenga ma te rohe me nga mahi.Ma tenei ka pai ake te wehe i te hapa me te whakaiti i te waa rapurongoā.

6. Nga rama hokohoko me nga hiko hiko

Ka whakamahia e nga tari, nga toa, me nga whare iti te maha o nga waahanga mo te rama, nga putanga me nga taputapu.Ka whakamarumaru takitahi nga MCB ki ia ara iahiko hei whakawhāiti i te awenga hapa.Ma tenei ka haere tonu nga waahanga nui mena ka haere tetahi ara iahiko.E tautoko ana i nga mahi haumaru ake i ia ra.

7. Paewhiri mana me nga iahiko awhina aunoa

Ko nga waea whakahaere mo nga relay, nga pūoko, me nga taputapu hiko awhina e hiahia ana ki te tiaki kiato.Ka uru nga MCB ki nga paewhiri mana DIN-rail me te whakarato i te wehenga marama.Ka awhina ratou ki te aukati i nga hapa iti kia horapa ki etahi atu waahanga whakahaere.He mea noa tenei i roto i nga pouaka whakahaere ahumahi.

8. Nga motuka iti me nga papua (maamaa manga)

He maha nga motuka iti ka whangaihia mai i nga iahiko peka kua tiakina e nga MCB.Ka tere te wehe i te ara iahiko motuka i nga ahuatanga rerekee o naianei.Ka hoatu ano he waahi mokemoke ON/OFF i te paewhiri.He maha nga wa e whakamahia ana tenei mo nga kaiwhakatairanga, nga kaiwhaiwhai, me nga papu iti.

Me pehea te whiriwhiri i te MCB Tika?

Hipanga 1: Whakatauhia te kawenga ara iahiko ka whiriwhiri i te whakatauranga o naianei

Tīmatahia mā te whakarārangi i te kawenga tūhono me te ia rere noa o te iahiko.Tīpakohia he nāianei kua whakatauhia e te MCB ka taea te kawe i te naianei uta e tumanakohia ana me te kore e raru.Mena ka rereke te kawenga, whakatauhia te kowhiri ki runga i te waa whakahaere tino teitei, kaua ko nga tihi poto i etahi wa.Kia mau tonu te whakatauranga ki te kaha kaikawe ara iahiko e whakamahia ana i taua raina.Ko tenei taahiraa e whakatakoto ana i te "rahi" taketake o te waahi iti iahiko.

Hipanga 2: Tīpakohia te ānau haerenga i runga i te whanonga uru

Tirohia mehemea he nui te paheketanga o te kawenga, penei i nga motika, nga kopere, nga huringa ranei.Whakamahia he pihinga e aro ana ki te kokiritanga e tumanakohia ana i te wa e tuku tere ana te momotu mo nga hapa.Ko te Momo B e pai ana ki nga kawenga iti-tere, Momo C e pai ana ki te urunga ngawari, me te Momo D e pai ana ki nga taputapu pupuhi teitei.Tīpakohia te ānau e hāngai ana ki te tīmatanga o te kawenga, kaua ko te ingoa anake.Ka aukati tenei i nga haerenga whakararuraru i te wa e tiimata ana.

Hipanga 3: Kōwhirihia te maha o nga pou kia rite ki te punaha tuku

Tautuhia mehemea he wahanga-tahi, he-toru ranei te ara iahiko, me wehe kee koe me te wahanga.Whakamahia te SP mo te kaikawe ora kotahi, te DP mo te wehe i te wahanga me te noho kore tahi, me te TP mo nga raina e toru-waahanga.Mo te toru-waahanga me te wehe korekore, whiriwhiria te whakamarutanga ahua TPN/4P i runga i te hiahia o te hoahoa punaha.Ko te kowhiringa pou e pa ana ki te wehenga haumaru o nga kaikawe tika.Ma tenei taahiraa e whakarite tika te wehe me te hototahi waea.

Hipanga 4: Tirohia te taumata ara iahiko poto ka tohua te kaha pakaru (kA)

Whakatau tatahia te hapa e waatea ana i te waahi whakaurunga ma te whakamahi i te raraunga tuku, he tatai iahiko poto ranei.Kōwhiria he whakatauranga kaha pakaru (pēnei i te 4.5kA, 6kA, 10kA ranei) e rite ana ki runga ake ranei i tera iaia iahiko poto.Ko nga taputapu kaha ake me nga panui e tata atu ana ki nga kaihurihuri e hiahia ana kia teitei ake te kA MCB.Ko tenei kowhiringa e pa ana ki te aukati me te aukati i te taumata o te hapa morahi.Koia tetahi o nga tino arowhai haumaru.

Hipanga 5: Manatokonga whakamutunga o te tapanga whakataetae mo te MCB kua tohua

Whakaūhia te papa ingoa MCB kua tohua kia rite ki te whakaritenga ara iahiko mo nga pou, te pihi, me te kaha pakaru.Tirohia ano ko te whakatauranga o naianei kua tohua ki te taumata kawenga e tumanakohia ana me te tepe hoahoa ara iahiko.Me whakarite kia rite tonu te kowhiringa kaiwahi puta noa i nga iahiko rite i roto i te papa kotahi kia matapae ai te ruruku whakamarumaru.Mēnā he rangirua te taumata hē, whakamahia te kōwhiringa haumaru mā te kōwhiri i tētahi karaehe kaha pakaru teitei ake.Ko tenei taahiraa whakamutunga ka whakaiti i nga hapa koretake i mua i te whakaurunga.

Whakamutunga

Ka momotuhia e te MCB te hiko i te waa rereke ka taea te tautuhi i muri i te whakakorenga o te he.Ko te kowhiringa tika ka whakawhirinaki ki te kawenga o naianei, te whanonga tiimata, te momo tuku, me te taumata hapa.Ko te mohio ki ona momo me ona whakatau ka awhina i te whakamarumaru i te ara iahiko haumaru me te pumau.Ko te whakamahi tika ka whakaiti i te kino me te whakapai ake i te haumaru hiko.
