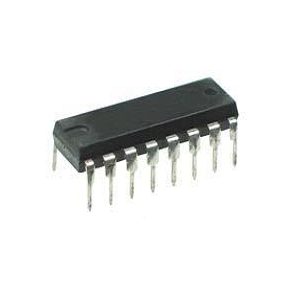

IC 7447: BCD ki te Aratohu Whakawhitiwhiti 7-Wahanga

Ko te nuinga o te 7447 e whakamahia ana mo te hurihuri i nga raraunga-a-rohe (BCD) ki nga tohu ka taea e te taraiwa te taraiwa 7-waahanga.Ma tenei maramara ka taea te whakaatu i nga nama mai i te 0 ki te 9 ki runga i enei whakaaturanga ma te tukatuka i nga whakauru BCD me te whakawhiti i nga putanga e pa ana ki a raatau.Ma tenei tuhinga e tirotirohia ai nga mahi taipitopito, te whirihoranga PIN, me nga waahanga whakahaere o te IC 7447, e whai kiko ana mo te katoa e uru ana ki nga kaupapa papaa.

Pūtea kōrero

Tuhinga o mua

Ko te tohu ic 7447 e tu ana hei waahanga tautuhi i roto i te whanau arorau 74xx i roto i te whānuitanga o nga tono mamati tae atu ki nga punaha, nga tohu, nga karaka, me nga punaha inenga.Ko tana mahi matua ko te huringa o te BCD (nga tohu-ira-rua) e whakaatu ana mo nga waahanga 7-waahanga, e whakahaere ana i te hurihanga o nga raraunga binary hei ngawari te whakamaarama.Ka whakauruhia i roto i te kete-rua-raina-raina, me te whakaputa i te putanga kohikohi 15v, ka whakamaoritia e tenei ic he waahanga rua-iti ki te tau tatauranga mai i te 0 ki te 9 ki te 9.

Ko te tika me te tiimata o te IC 7447 ka whakapumautia he waahanga turanga i roto i nga waahanga mamati i te ao.I roto i nga karaka mamati me nga kaihokohoko, ka taea e tenei IC te whakaatu marama mo te maarama tatauranga mo te maarama me te tino tika i roto i te hangarau.I roto i nga punaha matatini penei i nga taputapu maha-maha-mahi, ko te maaramatanga o te waa me te nui o te waa ka whakaawe i te mahi, ka pakeke te mahi i te waa whakamatautau.Ko te kaha ki te mohio me te whakatere i enei Splepties e whakanui ana i nga whakatinanatanga ngawari ki nga whai waahi mo te hoahoa hoahoa me te aro nui.

Hei hangarau, ko te IC 7447 te whakahaere i nga tohu raraunga whai hua, e mahi ana hei piriti i waenga i nga whakaurunga-rua me te kaha o nga nama whakatauranga.Ehara tenei whakamaoritanga i te mahi hangarau noa engari ka whakarei ake i te taunekeneke me nga taputapu.He iti te whakatikatika i roto i te whakatinanatanga, penei i te whakarereke i te taraiwa o naianei mo nga whakaaturanga, ka whakarereke i te kounga whakaputa me te waahanga o te koiora, e whakaatu ana i te tino ako o te ako.

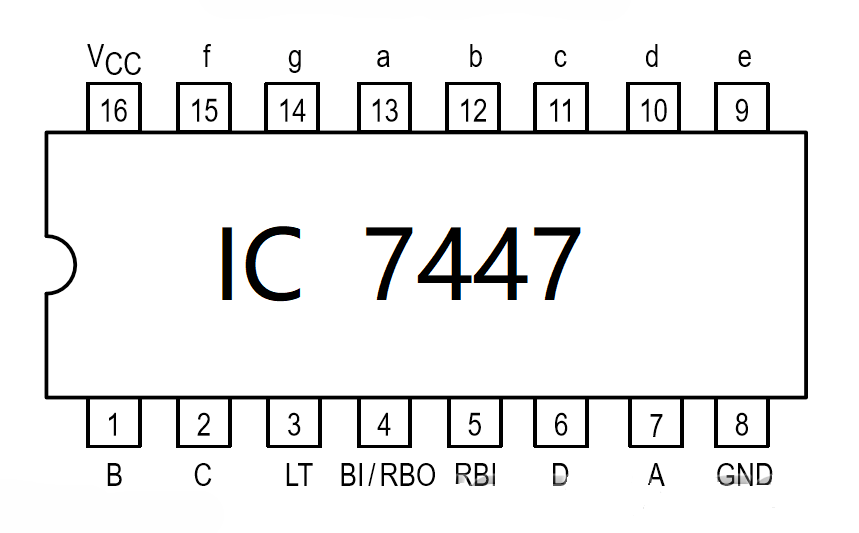

IC 7447 Whirihoranga PIN

Pin No	Whakaaturanga
1	Te whakauru BCD B
2	BCD C Input
3	Whakamātautau rama
4	RB Putanga RB
5	RB Input
6	BCD D Whakauru
7	He urunga te BCD
8	Whenua
9	7-waahanga e putanga
10	7-waahanga D putanga
11	7-waahanga C putanga
12	7-waahanga B putanga
13	7-waahanga he putanga
Rongo 14	7-waahanga g putanga
15	7-waahanga F Putanga F
16	Vcc - toha tōtika

Kia pehea te mahi a te 7447 i nga waahanga mamati?

Ko te taraiwa taraiwa he momo whakaaro o te whakakotahi i hangaia hei whakamaori i nga tohu whakauru maha ki nga putanga motuhake.Ko tana kaupapa matua ko te whakarite kia rite nga putanga ki nga uara whakauru i roto i te huarahi me te matatau.Hei tauira, ko te IC 7447, he kaiwhakatakoto BCD-ki-7-waahanga, e mahi ana i te whakauru i nga whakauru-a-rua (BCD) nga whakauru ki nga putanga mohio mohio.Ko tenei mahinga e whakawhirinaki ana ki nga tikanga o te algebra o Boolean me te whakahaere o nga Gate Gates hei whakahaere i enei whakawhitinga.

Ko te taumahinga o te whakaaturanga 7-waahanga he hononga ngawari i waenga i nga whakaurunga me nga putanga.E wha nga raarangi whakauru e whakahaere ana, ko nga mahinga decoder hei whakahaere i nga raina whakauru e whitu.I roto i te IC 7447, ka whakamaori te kaiwhakawai i te raraunga whakauru BCD ki tetahi whakatakotoranga e tika ana te pana i te whakaaturanga 7-waahanga.Ko ia whakakotahitanga whakauru ka tirotirohia kia whakamarama i nga waahanga o te whakaaturanga, te hanga i nga nama e hiahiatia ana ranei.Ma tenei mahere e whakarite kia tika te mahi whakaaturanga me te kore e whakahaere i waho.

Ko tetahi waahanga nui o te IC 7447 tona kaha ki te hapai i tenei hurihanga i roto.Ko te maramara aunoatia e whakaputa ana i nga waahanga e tika ana mo nga whakauru BCD, te whakakore i te hiahia mo te whakariterite i nga punaha o waho, o nga waahanga taapiri ranei.Ko tenei mahinga-hanga-hanga e ngawari ana ki te whakaatu i nga korero, na te mea ka rite te maramara i nga raraunga i roto i te whakatakotoranga ka taea te whakamaarama i te whakaaturanga 7-waahanga.I te mutunga, ka whakarato i te otinga tika me te whai hua mo te huri i nga whakauru mamati hei whakaputa panui.

Te hurihanga BCD-ki-7-waahanga VIA IC 7447

Ko te ic 7447 he maramara i whakamahia hei whakahaere i nga whakaaturanga 7-waahanga o te waahanga, penei i te Kingi SA03.Ka hurihia e ia te whakauru-rua-rua ki te nama e whakaatuhia ana i runga i te waahanga 7-waahanga.Ko te whakaurunga 4-bit ka tapaina D, C, B, me A, me ia waahanga e tohu ana i te uara: Ko te waahi o te 8, ko te waahi o te 2, ko te waahi 1.Ko enei whakauru ka ahu mai i te kaari nama.I te wa e uru ana te whakauru ki waenga i te 0000 (Binary mo te 0) me te 1001 (Binary mo te 9), ka whakaputahia e te IC te nama tika i runga i te whakaaturanga.E mohiotia ana tenei ko te tau-ira-ira (BCD).Mena he nui ake te whakauru mai i te 1001, ka puta te tohu i te IC he uara kore ranei i runga i te whakaaturanga.Ka taea e koe te tirotiro i enei putanga ma te whakamahi i te tepu pono i te datasheet o IC.Ko nga titi whakahaere i runga i te IC kua tapaina te Bi / RBO, RBI, me LT.Ka whakamahia enei mo te ngau, te ngau i te riipene, me te whakamatau i te whakaaturanga.Hei whakahaere i te IC te tikanga, honohono enei pine ki te puna kaha 5V.

Tautuhi taketake

Hei Whakatu i te Huarahi, tiimata ma te hono i te mana.Whakapaihia te PIN 16 (VCC), Pin 3 (Lt), Pin 4 (BI / RBO), me te Pin 5 (RBI) ki te 5V te mana ki te whakarite kia whai mana nga waahanga.Na, honohia te PIN 8 (GND) ki te whenua (0V) ki te whakaoti i te waahi, me te tuku tohu tohutoro.Panuku, hono i nga titi whakauru.Tūhono Pins 1, 2, 6, me 7, e mahi ana hei whakauru DCBA, ki nga titi Putanga DCBA mo to hoa.Ma tenei ka taea e te kaitautoko te tuku tohu e whakahaere ana i te putanga whakaatu.Hei whakamutunga, waea te whakaaturanga.Tūhono Pins 9 tae atu ki te 15 ki te a, b, c, d, e, f, me g nga waahanga o to whakaaturanga 7-ira.Me whakarite kia tika te taatai ​​o ia PIN ki tana waahanga mo te whakarite kia tika te tohu tohu mo te whakaaturanga.

Nga mahinga whakamua i roto i te Whakaputanga

Ko nga waahanga porowhita penei i te 74xx47 kua hoahoatia hei whakatikatika i te mana whakahaere me te whakapai ake i nga mahi o nga whakaaturanga maha-mati.Kei roto i enei waahanga ko nga waahanga penei i te whakamatautau rama, te whakauru i te riipene, me te riipene riki, ka whakarei ake te whakaatu, te maarama, me te kaha.Te Whakamātautau rama Mahi i nga rama katoa o nga waahanga katoa o te whakaaturanga 7-waahanga i te wa ano ka whakahohehia tana titi motuhake me te iti o te ngaohiko.Ko tenei whakamatautau ka awhina i te whakaū i te mahi tika i mua i te whakamahi i nga wa katoa i te waa o te tiaki.Ka whakahaerehia he motuhake o nga uara whakaurunga DCBA, he tere tere me te ngawari ki te whakarite kia pai te whakaatu.Te Te whakauru whakauru taea e nga waahanga katoa o te whakaaturanga kia whakaweto me te kore e whakarereke i nga raraunga whakauru.He whai hua tenei waahanga mo te penapena i te wa e kore ai e whakaitihia e te ngoikore o nga whakaaro i roto i nga whakaaro e raru tonu ana.Ka tiakina e ia nga raraunga whakauru i te wa e whakarato ana i te waatea ki te whakahaere i te whakaaturanga.

Te Te whakauru i te riipene (RBI) me Putanga Tapahi RAPLE (RBO) te whakahaere i te aukati i te arahi i nga kaitohu i roto i nga whakaaturanga maha-mati.Hei tauira, hei utu mo te whakaatu "005," ka whakaatu te whakaaturanga "5."Ko tenei mahinga ka whakarite ko nga mati noa e tika ana kia marama.I roto i nga whakaaturanga kua herea, ka hono atu te rbo o tetahi ic ki te RBI o muri, me te whakarite kia rite tonu te aukati kore ki nga mati katoa.Ko te iti o te RBI nui rawa atu e hono ana ki te ngaohiko teitei hei whakaatu i te kore kore noa iho.Ka mahi tahi enei waahanga ki te whakapai ake i te mahinga o nga whakaaturanga mamati.Kei te whakarite kia whai mana te whakahaere, te pupuri i te kaha, me te whakanui i te maarama o nga korero mo te maha.Ko nga tohu i raro nei e whakaatu ana i te hononga i waenga i nga whirihoranga whakauru (DCBA, RBI, me te LT) me te whakaatu i runga i te whakaaturanga 7-waahanga.

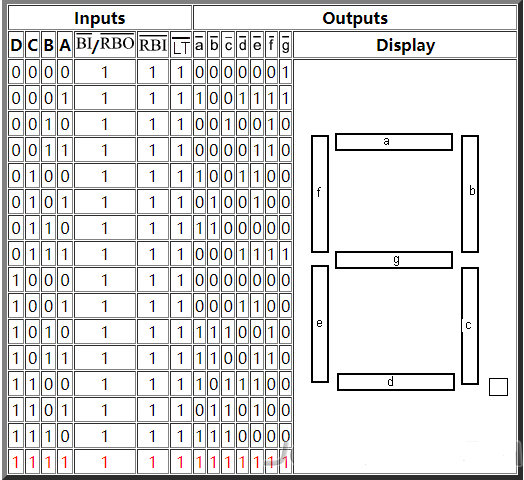

7-waahanga Whakaatu Whakauru me te tepu putanga

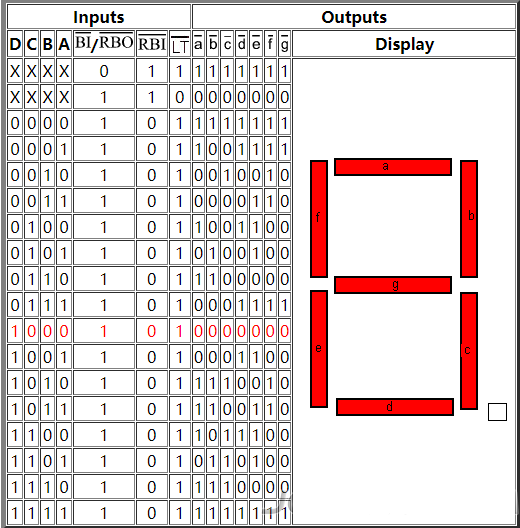

7-waahanga Whakaatu i nga hua o te whakamatautauranga rama me te rama rama

IC 7447 Nga waahanga me nga Whakatakotoranga

• Te tautoko i te whānuitanga whanui, hei whakanui i te ngawari.

• Ka taea te mahi tika i raro i nga tikanga taiao.

• Ko nga whakaekenga o roto-a-roto kei te tango i nga mea e tika ana mo nga waahanga o waho.

• Kei roto i te whakaurunga whakaurunga whakaurunga, ka whai kiko te tere tere.

• Ko nga putanga ka hangaia me te taumahi tuwhera-a-kaikori.

• Ka hurihia e te BCD (ko-rua-ira) whakauru ki te whakaaturanga 7-waahanga, e tuku ana i nga nama 0 ki te 9 kia whakaatuhia.

• E wha nga raarangi whakauru me nga raina whakauru e whitu mo te mahi.

• Ko ia kete kei roto i te 7447 ic.

• Kua tohua te maramara me te tohu tohu "7447."

• Ka whakahaerehia i runga i te puna hiko 5V, me te waahanga e manakohia ana i waenga i te 4.75V me te 5.25v.

• Haere mai me te 14 ki te 16 Pins i roto i te hōputu-rua-raina (Puka).

Wāhanga whakamutunga

Ko te waahanga nui o te 7447 hei whakaatu i nga nama i runga i nga waahanga 7-waahanga ma te huri i nga raraunga whakatauranga-a-ira-rua ki te whakatakotoranga panui.Ko ona whaihua me te awhina he kowhiri noa mo nga kaupapa hiko mamati, mai i nga kaihokohoko taketake ki nga punaha matatau.Te ako me pehea te whakapai ake i te hoahoa me te mahi o nga whakaaturanga mamati.
