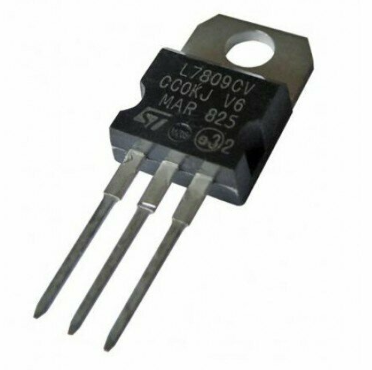

Ko nga mea katoa mo te LM7809 te whakahaere

Ko te ture o te ngaohiko te mea nui o te hikohiko hou, me whakarite tonu i nga mahi me te pono puta noa i nga momo tono.Ko te kohinga arotahi ngaohiko LM7809 e whakaatu ana i tenei take ma te whakaputa i tetahi putanga 9V e mau ana, e taea ai te mahi ngawari mo nga taputapu mo te heke o te hau.Ahakoa te kaha o te miihini, te hunga taraiwa, te taraiwa motuka ranei, ka tu te LM7809 mo tana ngawari, te tiimata, me te whakakotahitanga.Ka keri tenei tuhinga ki roto i nga ahuatanga o LM7809, me nga tono, me te whakarato i nga mohiotanga nui mo koe ki te whakatika i te ture ngaohiko i roto i a raatau kaupapa.

Pūtea kōrero

LM7809 HE WHAKAMAHI KAUPAPA

Te LM7809 Ko te kaiwhakahaere o te raupaparorohiko tino pono ic, he rongonui mo te whakarato i te putanga 9V e mau ana i nga tono.Me tona kaha ki te hapai i nga waa i waenga i te 1A me te 1.5A, ka kitea te whakamahi i nga mara penei i nga robotics me nga punaha whakauru, kei te kaha te tuku i nga momo ngaohiko.Hei whakatutuki i te mahinga tino pai, me kii te LM7809 he huringa whakauru kia iti rawa 11V, kia mau ki te whare rangatira iti rawa ki te kawe i tana putanga kua whakaritea.Ko te hoahoa i te tuku hiko tika me te rahui whakauru tika hei whakarite kia pai ake te aukati i te aukati i te rere hiko.

Ma te tautoko mo nga puia whakauru kia teitei te 35V, ko te LM7809 e whakaatu ana i nga taiao e kitea ana he rereketanga o te anga anga, penei i nga miihini miihini me nga taonga miihini.Ko tona kaha ki te hapai i nga mahi ngaru whakarei e whakarei ake ana i te pono, te whakarite i te kowhiringa mo te whakahaere i nga punaha me nga tikanga whakauru rereke.Heoi, ko te whakahaere i te wehenga wera ka whakamahia, i te mea ko te rereketanga o te huringa i waenga i te whakauru me te putanga ka whakaputa i te wera.Hoahoa Thermal tika, tae atu ki te whakamahinga o nga makawe, me whakarite kia pai te whakahaere me te tuku i te koiora o te taputapu.

Ko nga waahanga kua hangaia he rite ki te aukati wera me te whakamarumaru poto-porowhita ka kaha ake te tiimata o te LM7809, te tiaki i te ahua kino.Ko enei whakamarumaru e pai ai te whakahaere i roto i nga horopaki arumoana me te maatauranga, kaore i te pono anake te mahi, engari mo te ako i nga mahi a te ringa.Ko enei aukati kua whakamanahia e whai kiko ana ki tana whai hua ki nga tono e kii ana i te tuuturu me te iti o te tiaki, te whakakaha i tana mahi hei kaupapa arotahi ic.

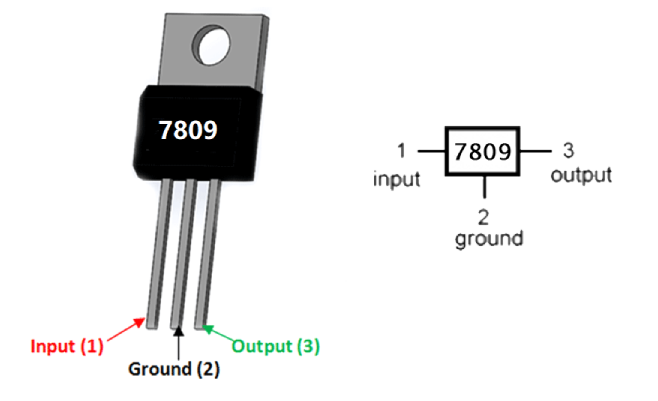

Nga whakatakotoranga PIN

Pin No.	Ingoa pin	Whakaaturanga
1	Whakauru (v +)	Ngaohiko whakauru kore
2	Whenua	Hono ki te whenua
3	Putanga (VO)	Putanga Regulated + 9V

Ngakau

Āhuatanga	Taipitopito
Te whānuitanga o nāianei	1A ki te 1.5A
Utu-whai hua	Āe
Tono Tono	Nga tono arumoni
Taha Huinga	Te kaha me te whakaputa i nga putanga 9V
Ngaohiko whakauru nui	35v dc
Te whakamahi i te waa o te waa	Iti rawa, 8 noa
Iti rawa te huringa whakauru	11v
Te Utu Whakauru Utu Nui	35v
Ko te Whakataunga Whakatuturutanga Taonga Mana (PSRR)	55 db
Whakaputa te tahua	9V ± 4%
Whakawhiwhia-Whakaheke (VI - VO)	2.0v
Momo Putanga	Tutuki
Te paruru me te tiakitanga o naianei	Ko te taumahatanga waiariki o roto me te huringa poto o te waa Whakawhāiti
Te pāmahana nui o te pāmahana	125 ° C
Nga momo paatete	Ki te 220, ki te-3, kte

Whakaritenga Hangarau

Tuhinga	Parapara
Ko te tuku tohu	5 Ma
Ko te waa o naianei	8 Ma
Whirihoranga Putanga	Hua
Mate Kore (Max)	2v @ 1a Typ
Tūnga kāpene	Kotahi
Nga waahanga tiaki	Neke atu i te pāmahana, te ara poto
Whakakorenga Whakahekeheke	2v
Whakahekehia te ngao1-nom	2v
Te whakaputa tika	4%

Nga whakaaro waiariki mo te 7809 te whakahaere i te ngaohiko 7809

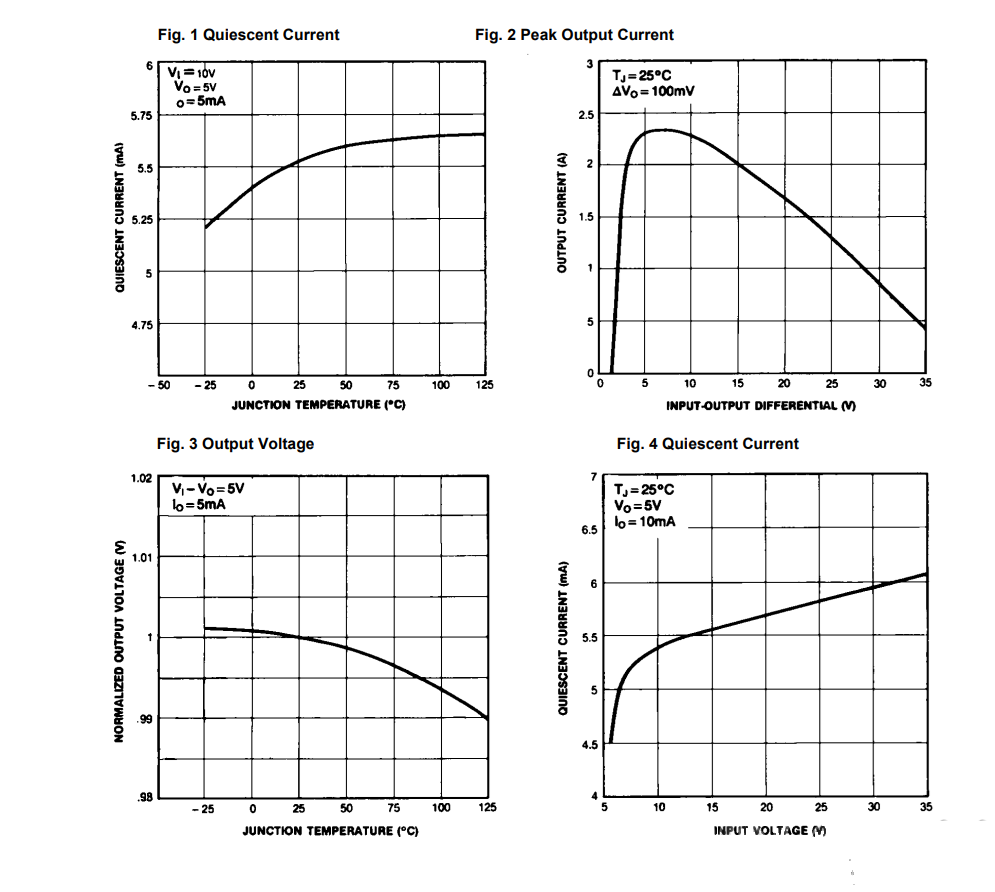

LM7809 Nga ahuatanga o nga mahi mahi

Te rongonui 7809 E rongonui ana te Reoloculator mo tona tika i roto i te putanga engari mo tona kaha motuhake ki te tuku i te tini o nga kohinga miihini maeneene, he maha nga kaitahuri DC-DC i roto i tenei ahuatanga.Heoi, ko te whakaputa i te wera ake ko te tino pai o tenei ahuatanga.Ko tenei maeneene pai rawa atu na te aroaro o te kaiwhakarato raupaparatanga raupapa i te putanga, e whai waahi nui ana ki te aukati i te nui o te ngaohiko.

Ki te mohio ki te nui o te mana ka taea te wehe, ka taea e tetahi te tono i te tātai:Ki te whai i te ngaohiko whakauru he 12V me te whakaputa i te waa o te 1A.I roto i tenei ahuatanga, ka tohua te wehenga mana kia 3 Watts, e kii ana ko nga rautaki whakahaere whai hua, he pai te whakaaro.

Ko te mea e tika ana mo te whakahaere wera ka kitea ko te huringa wehe a te Regalulator 1.25 Watts - te paepae i tua atu o te whakamahana.I roto i te hoahoa tuuturu, ko te whakarite i te pai o te wehenga wera he mahi mutunga hei tautoko mo te whakatutukitanga me te kore e tiimata te mahi.

Te whakamahi i te 7809 mo te tuku 9V mana pumau

Ko te kaiwhakahaere o te 7809-ngaohiko te mahi nui ki te whakarato i te whakaputa mana 9V pono i roto i nga ahuatanga e rereke ana te taiao whakauru.He tika te whakahaere i nga puia whakauru i waenga i te 11V me te 35V, me whakarite he whakaputa whakaputa pumau i te nuinga o te waa, me nga kaha pikinga tae atu ki te 2.2A.He pai tenei ki te whiriwhiri i te kowhiringa mo koe e whai mana ana i te ti'aturi.

I te wa e tu ana te puna mana neke atu i te 10 inihi te tawhiti atu i te papa whakauru, ka whakauru i tetahi kaiwhakamahara whakauru o te 0.33uf, he nui ake ranei.Ko te kowhiringa i nga Kaitautoko me nga raupapa o te raupaparorohiko iti (ESR) ka taea te awhina ki te whakaiti i te ngaro o te kaha.Ko enei whirihoranga he mahi rongonui ki te whakanui i te whakatutukitanga o te Regil Regilator, ko te nuinga kei te pupuri tonu i nga tikanga rereke.

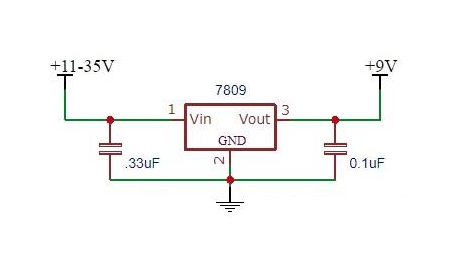

7809 9V Regulator me nga potae kati

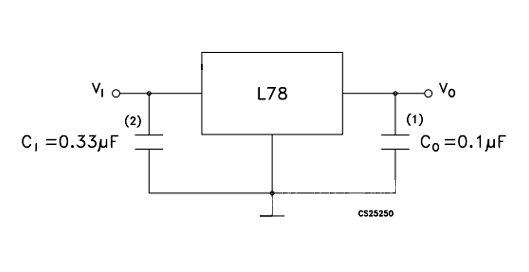

L7809 Te mahi hei Kaiwhakahaere Momo A + 9V

Ko te taapiri i tetahi Kaihaututu Putanga 0.1Uf ka taea te whakarei ake i te urupare a te 7809 tino nui.Ka arahi tenei ki nga whakapainga ake i te wa e pa ana ki te whakaweto i te utaina, te huringa whakauru ranei, na reira ka piki ake te kaha o te punaha.Ahakoa ko te nuinga e whakamahia ana, he maarama ki te torotoro i nga whirihoranga ritenga i hangaia ki nga whakaritenga taiao motuhake.

Tauira rite

• Lm7806

• Lm7824

• Lm7815

• Lm7812

• Lm317

• Lm7905

• Lm7912

Tono

Microcontroller me nga tohu

Ko te LM7809 te mahi nui ki te tuku i tetahi putanga 9V e rite ana, ko te nuinga e tika ana mo nga microcontroller me nga tohu.Ko te kaha o tenei taputapu kia mau tonu te mahi ahakoa te kaha o te whakaurunga o nga raraunga sensor tairongo me nga mahi microcontroller, i te mutunga o te punaha hiko.Ko te whakarite kia pai te whakahaere i nga ture whaihua ki nga tono whaihua hei karo i nga take penei i te pirau raraunga, te ngaro ranei o nga miihini.

Whakahekenga ngaohiko

I te wa e tino hiahiatia ana mai i nga puia teitei ki te 9V e hiahiatia ana, e kaha ana te LM7809 e tika ana mo te whakaiti i nga koretake o te ngao.He mea tino nui tenei waahanga ki nga ahuatanga kei hea nga taputapu, penei i nga punaha miihini kaainga, he hikohiko kawe ranei, he whakaraerae ki nga riri nui.Ko te whakauru i te LM7809 ka whakaiti i te tupono o te kino na te rereketanga o nga rereketanga o te ngaohiko.

Ngaahi Whakaora Pouaka

I roto i nga punaha toha mana, e mohiotia ana te LM7809 mo te whakaputa i te putanga tonu, whai hua mo nga mahi auau.I roto i nga waahanga o te ahumahi me te hikohiko a nga kaihoko, ka aukati i te aukati kaha ka taea te hua o te waa, te whakamahi ranei i nga raraunga.Ko tana tiaki waiawai kua hangaia e taapiri ana i te apa o te manawanui, tuku i te LM7809 ki te whakahaere i nga tikanga whakamaarama e tino kitea ana i roto i nga taiao.

Te taraiwa motuka

I te wa e whakamahia ana i roto i nga Whakatau taraiwa motuka, ka whakaratohia e te LM7809 te pumau mo nga motuka kia mahia i nga wa katoa.Ko tenei tohu he mea nui mo nga tono penei i nga karetao penei i te karetao, te hangarite ranei, me whakahaere nga motuka i nga tere kua tohua, i nga tohu ranei.Ko te kaha o te Regalulator ki te maeneene o te hau maeneene e mau tonu ana te mahi whakahaere.

Te Whakawhiwhinga Pūhiko me te Mana Motuhake

I roto i te whakamahi i nga punaha hiko me nga punaha hiko, ka whai waahi nui te LM7809 ki te whakarato i te huringa tohatoha tonu, na reira ka roa te ora o te ora me te kaha.Ko te nuinga te painga ki nga punaha solar me nga puia whakauru rereke puta noa i te ra.Ko te whakauru i te LM7809 e tautoko ana i te huringa capcle e whakamahia ana i raro i nga tikanga whakauru rereke.

Microcontroller

Ko te mahi hei punaha mana tuatahi mo nga microcontrort, ka whakamanahia e te LM7809 nga wero e pa ana ki te whai kiko me te riterite.Ko te whakarato i te kohinga mana pumau e whakamahia ana i roto i nga huinga uaua ka taea e te pumau te kaha o te mahi a te microprocessor mahi.

Nga kaiwhakahaere whakatika me te whakahaere o naianei

He mea nui te LM7809 hei waahanga o nga punaha whakahaere whakatika, i te mea e hiahiatia ana nga taumata rereke mo nga waahanga motuhake.He awhina ano kei roto i nga ahuatanga e hiahiatia ana nga herenga o naianei, te tiaki i nga taputapu hono mai i nga taonga ohorere.Na roto i te whakauru i te LM7809, ka taea e koe te mau ki te waatea noa engari he pai te whakahaere o te waa, me whai whakaaro kia ngaro nga hoahoa o te punaha whanui.

Nga punaha takirua takirua

I roto i nga punaha taapiri e hiahiatia ana e koe te aukati i te paruru, ka tiakina e te LM7809 te tiaki i nga hononga kino.Ko tenei ahuatanga e hiahiatia ana i roto i nga hoahoa hiko i te waahi ka taea e te Poto te arahi ki te kino o te waahanga.Ko te kaha o te LM7809 hei whakamana i nga tikanga kaore i te ngaro te mahi, he koha ki te mahi kaore i whakakorehia.

Tauira CAD

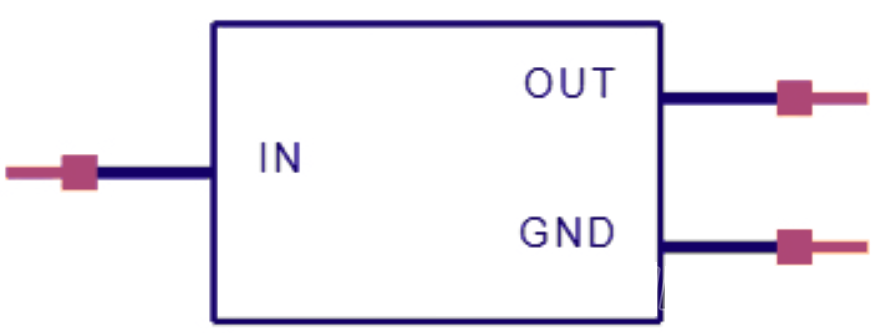

Tohu

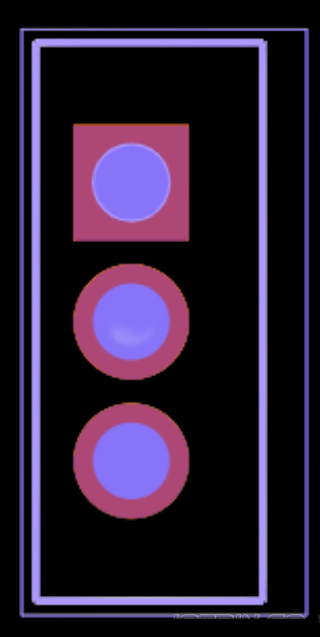

Tapuwae

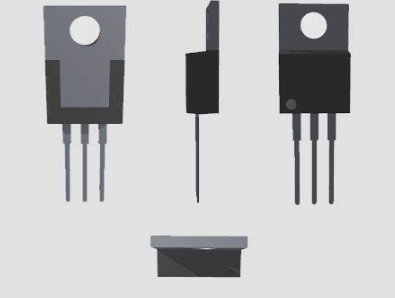

Tauira 3d

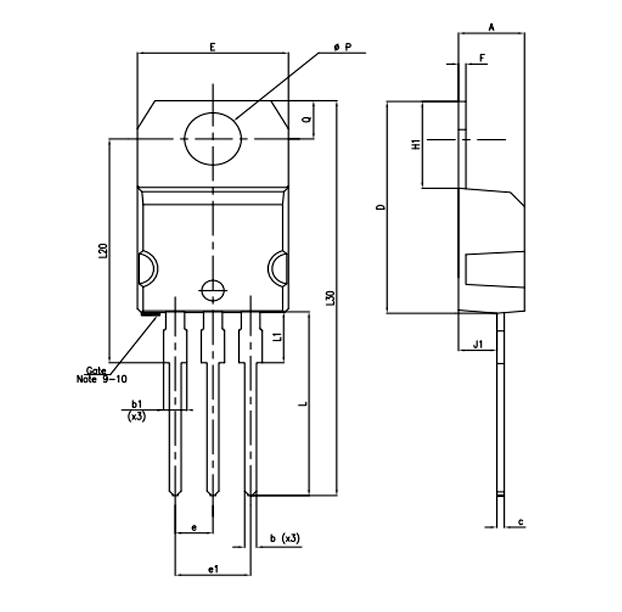

Tauira 2d o LM7809

Wāhanga whakamutunga

Ko te Reolu Colonel o LM7809 he otinga pono mo te pupuri i te putanga 9V e mau ana, e whakaatu ana i nga mahi whakamiharo i roto i nga tono hikohiko.Ko tana hoahoa tika, i honoa me nga waahanga pakari ano he waahi whakamarumaru me te haumaru-poto, kia whai mana ki nga punaha o te whakatairite me nga punaha oti.Na roto i te whakatikatika i nga wero penei i te hurihanga o te hau me te wera wera, te whakarei ake i te LM7809 te kaha o te taputapu me te roa.Hei mahinga hangarau, kei te haere tonu te LM7809 ki te tuku i te mana pumau, me te poipoi i te auaha, me te whakarite kia mau te ahua o nga hoahoa hiko mo koe.
