EPM570F256C5 CPLD: Nga waahanga, te whakamaori, nga whiringa rereke me nga tono

Ma tenei aratohu e whakamarama nga mea katoa e hiahia ana koe kia mohio koe mo te EPM570F256C5, he maramara papanga iti engari he kaha ki te whanau a Max® II a Intel.He mea hanga mo te hikohiko e tika ana kia huri tonu, whakamahia te mana iti, me te mahi tika me te kore e hiahia ki nga maramara mahara taapiri.I roto i tenei aratohu, ka ako koe mo nga ahuatanga o te maramara, me pehea te mahi i roto, i te waahi e whakamahia ana, me pehea te whakamahere i te reira, me te aha e pai ake ai i etahi atu maramara rite.Ahakoa kei te hanga koe i tetahi taputapu atamai, ki nga miihini whakahaere ranei, ka awhina tenei aratohu ki a koe kia pehea te mahi me te tere o te EPM570F256C5.

Pūtea kōrero

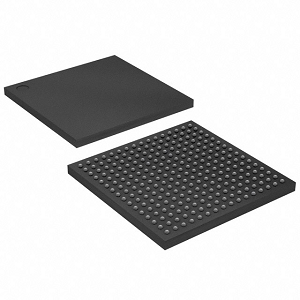

Te tirohanga EPM570F256C5

Te EPM570F256C5 He tino mahi a CPLD-mahi mai i te whanau o te Intel a Intel's mo nga tono kaore i te whirihoranga kore-te whakamahi, te kaha o te kaha o te mana, me nga kaha o te mana.Hangaia i runga i te mahinga CMOS-a-tau-a-tau, ka uru ki te 440 macrocells me te tautoko i te 160 kaiwhakamahi i / o te mea pai mo nga hoahoa arorau-kore.Ka whakahaerehia te taputapu i te 2.5V, 3.3V ranei, ka tutuki i te waa ngoikore o te 304 mhz me te whakaroa i te waa huri noa i te 5.4 NS.Ko te EPM570F256C5 te tautoko i te punaha-a-punaha (ISP) na JTAG, ka taea e te whakahou whirihoranga ngawari ahakoa i muri i te tuku.Hei waahanga o te raupapa Max®® II, ka whai hua mai i te whakarei ake-anga-whakaurutanga me te mahi whakaohooho pono me te kore e hiahia ana ki a Rom Boos o waho.I tautokohia e te Suite Software o Intel Quartus®, ka whai waahi koe ki nga taputapu hoahoa pakari me nga waahanga whakahiato mo te whakaurunga whakawhiti.

Mena kei te whakamahere koe ki te whakamahi i te EPM570F256C5 i roto i o punaha whakauru, inaianei he tono nui ki a maatau kia taea ai e koe te tuku i a koe.

Epm570F256C CAD Tauira

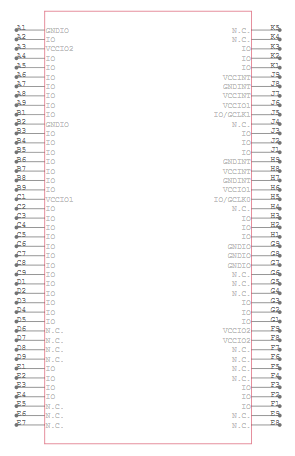

EPM570F256C5 tohu

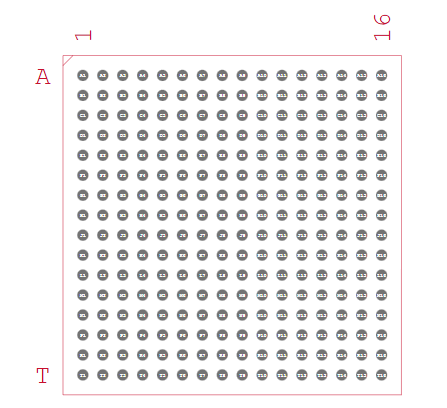

Wahanga EPM570F256C5

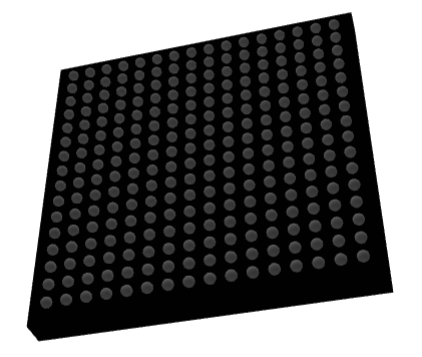

EPM570F256C5 Tauira 3D

EPM570F256C5 Nga waahanga

• Macrocells: Ko te EPM570F256C5 e whakauru ana i te 440 macrocells, e mahi ana hei poraka whare mo te whakatinana i nga mahi arorau matatini me nga hoahoa mamati ritenga i roto i te tapuwae o te papaahi.

• Proctormcable i / o pine: Ko tenei taputapu e whakarato ana ki te 160 nga titi whakauru-a-kaiwhakamahi, kia taea ai te hono atu ki nga waahanga o waho, nga tohu, me nga punaha rereke.

• Te mahi tere-tere (Tata ki te 304 MHz): Ma te tautoko mo nga ngoikoretanga karaka tae atu ki te 304 mhz me te iti o te wa roa o te 5.4 NS, ka whakaputa i te tukatuka tohu tere me te tere o te arorau.

• Whirihoranga kore-kore: Hangaia me te maharahara Flash, ka mau tonu te taputapu ki te whakahaere i te mana-kore, ki te whakarato i te kaha ki te kore e hiahia ki nga taputapu o waho.

• Te Pūtaiao-Pūnaha (ISP): Ko te EPM570F256C5 e tautoko ana i te kaupapa JTAG-basigy, whakahohea koe ki te kaupapa, ki te whakahou ranei i te taputapu i runga i te poari porohita, ki te whakahaere tere me te whakahou.

• Maumahara tonu te mahara o te kaiwhakamahi (UFM): Kei roto i te 8 kbit o te rokiroki kore-kore e taea te whakamahi ki te rokiroki raraunga, tautuhinga taputapu, taapiri ranei nga kaitono i roto i te maramara.

• He maha-ngaohiko I / O te hototahi: Ka tautokohia e te taputapu te whānuitanga o nga taumata arorau tae atu ki te 1.5v, 1.8V, 2.5v, me te 3.3v, ka taea e te whakauru koretake me nga momo punaha me nga atanga.

• Te kohi kaha o te mana-iti: Ma te noho tuuturu he iti ake te 25 μA, kua oti te whakarite mo te kaha o te kaha, he pai mo nga punaha whakauru-kore-kaha.

• Tautoko Hot-Whakatau : Ka taea te whakauru i te CPLD, ka tangohia ranei i te punaha ora me te kore e pakaru i te kino, te pirau raraunga ranei, hei whakapiki i te punaha me te ngawari.

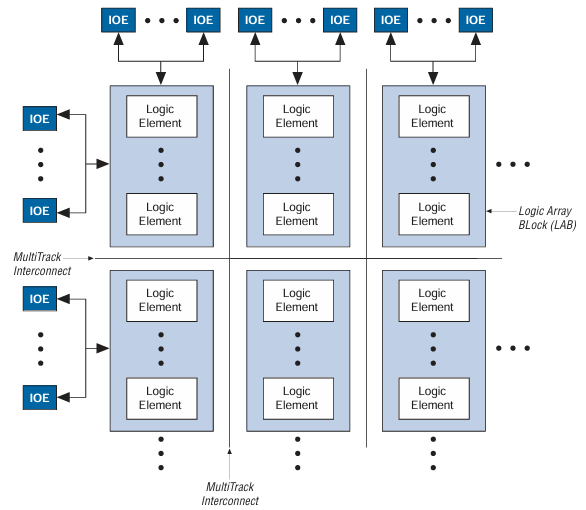

EPM570F256C5 poraka poraka

Ko te hoahoa poraka o te EPM570F256C5 e whakaatu ana i tetahi papaaho kua hangaia mo te CPLD (taputapu arorau matatini) o te whanau a te Max®® II.I te matua o te hoahoa he maha nga arorau o te poraka (Labs), ko ia waahanga o nga waahanga arorau (les) kua whakatauhia.Ko enei waahanga arorangi ko nga waahanga whare e mahi ana i nga mahi arorau penei i te, i te Xor, me te piripiri ki te rokiroki.

E karapoti ana i nga tapanga ko te ioes (whakauru / whakaurunga / whakaurunga) i te taha whakarunga, maui, me nga taha raro.Ko enei whare whakahaere te whakahaere i te whakawhitiwhiti korero i waenga i nga whakaaro arorau o roto me nga titi o waho o te taputapu.Ko ia Eoe e hono ana i nga hononga maha, e tuku ana i nga tohu ki te haere puta noa i te CPLD me te hono i tetahi waahanga arorau me etahi atu ranei me nga titi whakauru / whakauru ranei.Ko tenei punaha raupaparorohiko he mea nui hei whakarite i nga mahi arorau ritenga hei kaupapa mo te taputapu.

Whakatakotoranga EPM570F256C5

Tuhinga	Parapara
Kaimahitaonga	Altera / Intel
Rārangitanga	Max® II
Whiu	Heri
Wahanga Mana	Kakama
Momo ProfictionMable	I roto i te Papatonotanga Pūnaha
Te roa o te TPD (1) Max	5.4 NS
Taonga ngaohiko - roto o roto	2.5V, 3.3v
Te maha o nga waahanga arorau / Poraka	570
Tuhinga o mua	440
Tuhinga o mua	160
Pāmahana whakahaere	0 ° C ~ 85 ° C (TJ)
Momo Momo	Maunga Matapihi
Paati / Take	256-BGA
Ko te kete taputapu taputapu	256-FBGA (17x17)
Tau hua hua	Epm570

Nga tono EPM570F256C5

Nga Maatauranga Motuhake (AI) Nga punaha

Ko te EPM570F256C5 e whakamahia ana hei piriti mana i roto i nga papaaho taputapu AI, te whakahaere i te waa, te whakarite, me te whakawhitiwhiti korero.Ka whakawhiwhia e ia te arorau hei awhina i te rere o nga raraunga i waenga i nga waahanga tukatuka me nga kōwae mahara ki AI InfoFeferedle Miihini me nga kaihaka.

Rauemi Whakawhitiwhiti 5G 5G

I roto i nga teihana turanga 5G me nga taputapu whatunga, ka awhina tenei CPLD ki te whakatinana i nga mahi arorau ritenga mo te whakahaere tohu tohu teitei me te whakahaere kawa.Ko te kaha tonu o te kaha me te whakamahi i te mana iti kia pai ai te mahi mo te tukatuka o te taha me nga taiao whakapae.

Pūmārō Tauhokohoko

Ko te EPM570F256C5 te whakamahinga i roto i nga punaha tūmau me te kapua hei whakahaere i te mana, te aro turuki i te papa, nga mahi a te poari, me nga taputapu miihini.Ko tana taiao-kore-kore e whakarite kia waatea tonu te arorau o te punaha i nga wa o te huringa-hiko.

Pūrere Whakawhitiwhiti Ahokore

Ko te tikanga o te kaiwhakamaori whakahaere, ki nga waahanga whakahaere ranei i roto i nga kaiwhaiwhai ahokore me nga tuku tohu tohu, kei te hiahiatia nga tikanga mamati ritenga hei tautoko i nga paerewa atanga me te whakahaere tohu.

Nga punaha Ahumahi me nga punaha whakahaere

Epm570f256c5 Ka tautokohia te mana whakahaere me te taatai ​​i roto i te PLC, nga kaiwhakahaere motuka, me nga waahanga miihini wheketere.Ko ona whakaaro maamaa-a-rorohiko me nga waahanga ISP he ngawari ki te whakahou i te mara-kore me te tango i nga taputapu taputapu.

Ipurangi o nga mea (IOT) Pūtake

Ko tana aratau tuuturu tino-kaha me te tapuwae iti kia tino tika mo te taapiri, nga taputapu itop-i whakahaerehia te pākahiko.Ka tautokohia e ia nga mahi arorau penei i te tātari raraunga, te aro turuki i te kawanatanga, me te honohono i te piripiri mo te kaainga kaainga atamai ranei.

Nga taputapu rongoa

I kitea i roto i nga taputapu tātaritanga me nga taputapu tirotiro, te EPM570F256C5 te whakahaere i te waa, te mahi taapiri, me te hono atu o te taputapu.Ko te whaikorero me te taiao arorau i runga i nga taiao e hiahia ana ki te rongoa i te tika me te tiimata tonu.

EPM570F256C5 nga waahanga rite

• Epm570f256C5rr

• EPM570GF100C5N

• Epm570f2566i5n

EPM570F256C5 Hipanga Program

1. Whakauruhia te punaha Quartus II: Tāuta i te rorohiko Quartus II mai i te paetukutuku mana o Intel.Me whakarite kia tohua e koe tetahi putanga e rite ana ki te raupapa Max II me to punaha whakahaere.Ka whakamahia tenei taputapu hei hoahoa arorau, whakahiatohia to kaupapa, me te whakamahere i te taputapu EPM570F256C5.

2. Waihangahia he kaupapa hou : Whakatuwheratia te Quartus II me te hanga kaupapa hou ma te tohu i te whaiaronga kaupapa, ingoa, me te konae hoahoa o runga.I te wa o te kowhiringa o te taputapu, tohua te EPM570F256C5 ki te tau ki te whaainga CPLD e whai kiko ana koe.

3. Whakauruhia te hoahoa (schematic, hdl ranei): Whakawhanake i to arorau mamati ma te whakamahi i nga hoahoa schematic, i te waehere HDL ranei (VHDL / Verilog).Whakaritehia nga waahi PIN tika kia rite ki to rorohiko PCB hei whakarite kia tika te whakahaere tohu ki te taputapu / O.

4. Whakauruhia te hoahoa: Whakahaerehia he kohinga katoa o te kaupapa.Ka tirotirohia e tenei taahiraa nga hapa hoahoa, ka whakaputa i te arorau, ka whakaputa i nga konae whakamahere, me te konae (konae ahanoa), e hiahiatia ana kia whirihora te CPLD.

5. Whakatu i te taputapu papatono: Whakauruhia to papatono USB-Blaster ki te PC me te atanga JTAG Poraka.Whakaaetia ko nga hononga mo te TDI, ko te TKO, he tika, me nga TMS e tika ana te tono i nga taumata o te toia.

6. Whirihorihia te kaitirotiro i Quartus: Tuwhera i te taputapu papatono mai i Quartus.Paatohia te "Whakatakotoranga Pūmārō" ka tohua te USB-Blaster Hononga.Tāpirihia te konae o mua .pof ki te matapihi papatono me te whakarite kia tautuhia te taputapu EPM570F2256C5.

7. Te whakamahere i te taputapu: Tirohia te pouaka i te taha o te taputapu EPM570F256C5 ka paato i te tiimata ki te timata i te paparangi.Aroturuki i te pae ahu whakamua, a, ka whakaoti, ka whakaū he karere "angitu", e tohu ana i te CPLD inaianei kua whirihora tika.

8. Manatoko me te Debug (kōwhiri): He mea whiriwhiri, ka whakahaerehia e koe he whakamatautau Chain JTAG hei whakamana i te honohono taputapu, ki te whakamahi i nga tohu tātaritanga arorau tohu mo te heke o te hoahoatanga.

EPM570F256C5 Painga

Te kohi kaha iti

Ko te EPM570F256C5 e tuku ana i te ultra-iti o te ultra-iti o naianei (heke ki te 25 μA) kia kaha ake ai te kaha o te maha o nga CPlds.He painga nui tenei i roto i nga punaha-hiko-kore me nga punaha taapiri i nga wa katoa e hiahiatia ana te kaha o te kaha.

Mahi inamata

Mauruuru ki tana hoahoanga-kore-a-roto-a-roto, ko tenei mana cpld i te wa tonu me te kore e hiahia ana ki te rom whirihoranga o waho.Ma tenei ka whakaiti i te wa whakaoho i te punaha, ina koa ko nga tono a te haumarutanga.

Teitei I / O tatau

Ka tae atu ki te 160 PromoctionMable I / O Pins, te EPM570F256C5 e kaha ake ana i te maha o nga taputapu i roto i tana akomanga, me te tautoko i nga waahanga taapiri.

Te mahi tere-tere

Ka tukuna e ia te mahi arorau tere ki te 304 MHz me te whakaroa i te wa poto mo te 5.4 NS, e kaha ake ana i nga tohu tohu-a-waa.

I roto i te punaha-a-punaha (ISP)

Ka taea te whakamahere i te taputapu, te whakahou ranei i te poari porohita ma te jtag, te whakahohe i te whakawhanaketanga tere, nga whakahoutanga mamao, me te tiaki mara me te kore e tango i te taputapu.

Mahara Flash Kaiwhakamahi (UFM)

Ko te EPM570F256C5 kei roto i nga tohu 8 o te maumahara kore-a-ringa mo nga raraunga kua tautuhia, ko nga tohu whakaurunga ranei, ka nui ake te pupuri i te ngawari me te pupuri i te ngawari o te raraunga.

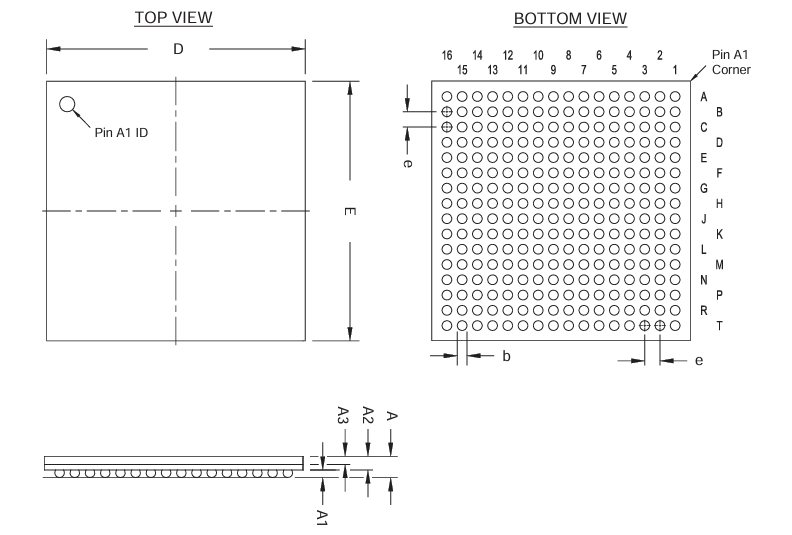

EPM570F256C CALSINGINES

Rahi Rahi

	Mirora
	Min.	Nom.	Max.
He	-	-	2.20
A1	0.30	-	-
Arahi	-	-	1.80
A3	0.70 Ref
Pāt	17.00 BSC
E	17.00 BSC
pē	0.50	0.60	0.70
e	1.00 BSC

Whakaputuhia te Panui

EPM570F256C5 Kaihanga

Ko te EPM570F256C5 ka hangaia e Intel Corporation , Ko tetahi o nga kamupene semicondector semicomtor o te ao.Whai muri i te hoko a Altera i te ao 2015, ko te EPM570F256C5 tetahi waahanga o te whanau Max®® i hangaia, kua tautokohia, ka tohaina, ka tohaina ki raro i te waitohu Intel.Kei te kaha tonu te Intel ki te whakarite i nga paerewa hanga kounga nui, te waatea o te waa-roa, me te tautoko a te punaha rorohiko ma te huinga hoahoa o Quartus®.Ki te hanganga me te whakapau kaha o te ao ki te International ki te auahatanga i nga waahanga hangarau, i nga hua o te EPM570F256C5 mai i nga rauemi hangarau.

Wāhanga whakamutunga

Ko te EPM570F256C5 he whiringa mohio mo te hunga e hanga ana i nga hua hiko e tika ana kia tiimata tere, whakaorangia te mana, me te mahi maeneene.Kaore e ngaro ona tautuhinga ka parea atu, ka taea e koe te tarai i runga i te poari porohita ma te jtag.Ma te tautoko mo te maha o nga taumata ngaohiko me nga maharatanga taapiri kei roto, he pai ki te maha o nga waahanga penei i te AI, nga punaha kapua, me nga taputapu rongoa.I tautokohia e te kounga kounga pono me nga taputapu hoahoa a Intel, ka awhina tenei maramara i nga kaupapa me te pono.Mena kei te whakamahere koe i tetahi hua hou, inaianei he wa nui ki te tuu i te ota nui mo te EPM570F256C5 kia rite ai koe ki te rite.
