Epf10k30ATC144-1 FPGA: Nga waahanga, nga tono, te whakamaori, me nga whiringa taapiri

Ko tenei aratohu ko te EPF10K30ATC144-1, he momo momo FPGA.E whakamarama ana he aha te mea maramara, me pehea te mahi, me te waahi ka taea te whakamahi.Ka ako koe mo ona ahuatanga matua penei i nga maharatanga kua hangaia, ki nga poraka arorau pai, me te tautoko mo nga punaha 3.3V me te 5V.Kei te whakaatu ano me pehea te whakamahi i te maramara i roto i nga kaupapa penei i nga punaha oro / pūnaha ataata, miihini ahumahi, me nga taputapu rongoa.Kei roto i nga tohutohu whakarite-taahiraa-taahiraa, he whakataurite waahanga, me nga taputapu hoahoa hei awhina i a koe ki te mohio me te mahi me tenei FPGA ngawari.

Pūtea kōrero

He aha te EPF10K30K344-1?

Te Epf10k30aTC144-1 Ko te mema o te whanau Flex10k FPGA, i hoahoatia hei kawe i te arorau progracile kua whakauruhia me te tino uaua me te ngawari.Hangaia ma te hangarau hangarau 0.3-micron CMo, e tautoko ana tenei taputapu mo te 30,000 nga kuwaha ka taea te whakarite i nga waahanga tohu 1,728 i whakaritea ki nga poraka whakauru.Ka whakahaerehia i te 3.3v.Ko te putanga tere tere -1 e tuku tere ana, me nga kaupapa matua mo te 166 mhz.Ko te taputapu e hono ana ki nga poraka whakatuu whakauru (EABS) mo te mahara o runga-chip, e whakarei ake ana i nga mahi whakahaere me te whakahaere i nga mahi whakauru.Whakamahia ai i roto i te whakahaere ahumahi, ko te whakawhitiwhiti korero, me nga taonga tuku iho, e whakarato ana i te otinga whaihua me te tautoko i te kaha o te kaupapa mo te maha o nga tono waenganui o nga tono.Ko te whanau Flex10K tetahi o nga raina FPGA tuatahi hei whakakotahi i nga mahi arorau FLAM me te whakauru i nga poraka RAM.Ma te TTL-hototahi I / OS me nga poraka mahara ki te whakauru i te whakakotahitanga taurite o te hononga arorau, te whakauru, me te whakatutukitanga mo nga kaupapa hoahoa hoahoa tawhito.

Kei te titiro mo te EPF10K30ATC144-1?Whakapā mai ki a maatau ki te tirotiro i nga taonga o naianei, te waa arataki, me te utu.

EpF10k30ATC144-1 Tauira Tauira

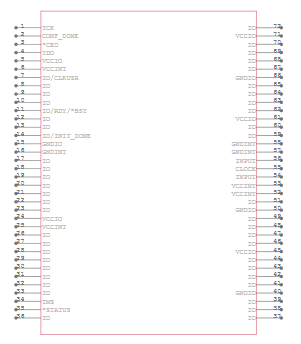

EPF10K30ATC14VIN tohu

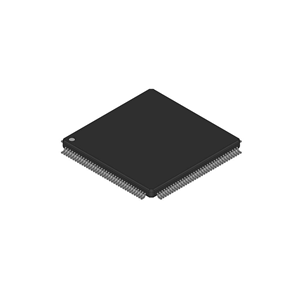

Epf10k30TC14-1

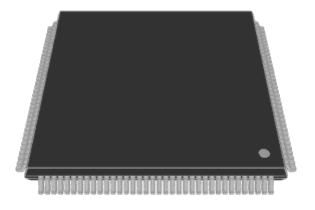

EpF10k30ATC144-1 Tauira 3D

EPF10K30TC144-1

• Hoahoanga-teitei

Ko te EPF10K30ATC144-1 kua hangaia ma te whakamahi i te hoahoanga o Altera 10k, e tuku ana ki te 69,000 nga tatau o te punaha me te 1,728 huānga arorau (les).Ko enei waahanga arorangi e mahi ana hei poraka whare mo te whakatinana i nga mahi arorau me nga hoahoa mamati.Kei te tautokohia e tenei punaha arorau nui nga punaha mamati penei i nga miihini whenua, nga kaituku iti, me te aro mana i runga i te maramara kotahi.

• Poraka Whakanoho (Eab)

Kei roto i tenei taputapu nga puranga o te raima whakauru, te whakarato i te 12.3 nga panobit o te hipi toa.Kei ia takotoranga 2,048 nga paanga ka taea te whirihora i te RAM, te ROM ranei, e tuku ana i nga waahanga mahara ki roto i te FPGA.

• Whakahou i te aro-a-iwi-a-rangi

Ko te EPF10K30ATC144-1 e whakamahi ana i te hangarau SAM mo tona whakaaro whaihua.Koinei te tikanga ka taea te whakahoki i te maha mutunga o nga wa, he mea nui i te wa o te whakamana me te whakahoutanga o te punaha.Ka taea e koe te whakamatautau, te whakarereke, me te manatoko i ta raatau mahinga waahanga i mua i te whakahekenga whakamutunga.

• 3.3v o te mahi matua me te 5V todorant i / o

Ka whakahaerehia e tenei FPGA me te 33V tuku mo te arorau o roto engari e tautoko ana i te 5v-todorant i / o nga titi.Ko tenei whakariterite-whakarereke-rua e whakarite ana ka taea e te taputapu te hono ki nga taonga o te 5V nga waahanga i te wa e pupuri ana i te kaha o te hiko-kore-hou mo nga mahi matua.Ka ngawari te whakatikatika i nga hoahoa o te punaha-huringa kaore e hiahiatia ana te kai.

• Karaka Tere-Tere

Ka tautokohia e te taputapu nga tikanga whakahaere tae atu ki te 166.67 MHz, whakahohea te tukatuka raraunga tere me te whakahaere i nga tohu i roto i nga tono.Ko tenei tau teitei teitei e hanga ana i te EPF10K3044-1144-1 e tika ana mo nga punaha whakahaere tere, whakawhitiwhiti korero, me te whakauru i nga mahi whakahiato.

• Aratau Tuuturu Poto

Kei roto i te FPGA te iti o te kaha o te mana totika, me te nuinga o te waa o te 0.5 ma.Ma tenei ka taea te whakamahi i te taputapu ki nga tono-kaha-kaha e whakaitihia ana te mana mangere, penei i nga taonga kawe, i nga punaha whakahaere ranei me nga waahanga whakaora.

• Rangi o te pāmahana arumoni

Ka whakatauhia mo te 0 ° C ki te + 70 ° C te whānuitanga o te pāmahana, te whakauru i nga taiao umanga paerewa.Ma tenei e whakarite te mahi pono i nga tikanga o roto o roto, me te kore e tono i nga whakaritenga pāmahana o te ao.

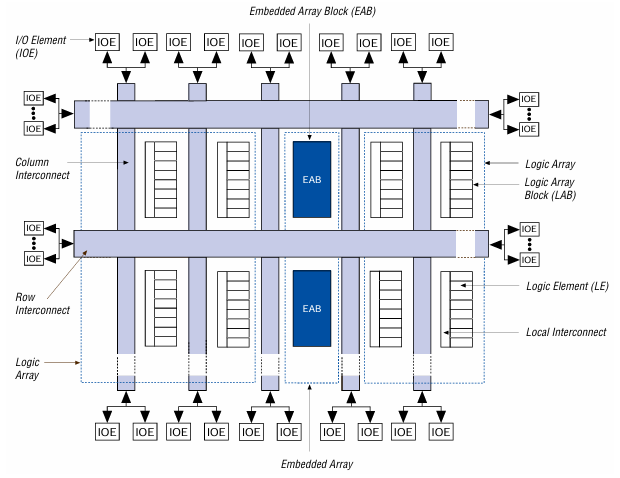

FLEX 10K Puka poraka taputapu

Ko te hoahoa e whakaatu ana i te hoahoanga o roto o te taputapu 10k FPGA, motuhake te EPF10K304-1.I te matua o te taputapu ko te raarangi whakauru, e rua nga momo tuatahi o nga waahanga: Morolog Oclic Poraka (Labs) me nga poraka poraka (Eabs).Ko te Labs kei roto i nga waahanga arorangi maha (LES) e whakahaere ana i nga mahi arorau.Ia hono hono ki te hononga o te rohe, te tuku i te whakatinanatanga arorau ngawari i roto i te tapanga.

E karapoti ana i nga tapanga ko nga poraka whakatuu kua whakauruhia (Eabs), i whakaatuhia i roto i te kikorangi pouri.Ko enei nga poraka mahara nui e whakamahia ana mo nga mahi penei i te RAM, ROM ranei, ka taea te tukatuka raraunga i roto i te papanga FPGA.Ko te pou me te raina honohono ka taea te whakawhitiwhiti i waenga i nga tapanga o nga tapa, a Eabs, me nga huānga (ioes) e karapoti ana i te whare o Chip.Ko enei hononga e tautoko ana i nga huarahi nekehanga uaua, he mea nui kia rere nga raraunga puta noa i nga waahanga arorau rereke.

Kei ia a Youe te hononga o roto ki nga titi o roto, ka taea te taputapu ki te atanga me etahi atu waahanga punaha.Ko te hanganga me te hangarua, te tuku i te whakatakotoranga tika mo te haere me te taatai.I roto i te EPF10K30ATC144-1, ka taea e tenei whakaritenga te whakauru toenga o te maatauranga me te mahara ki nga punaha mamati, he pai mo te whaikorero-matatini.

Whakatakotoranga EPF10K30K344-1

Tuhinga	Parapara
Kaimahitaonga	Altera / Intel
Rārangitanga	FLEX-10KKA®
Whiu	Mōmona
Wahanga Mana	Kakama
Te maha o nga tapanga / clbs	216
Tuhinga o mua	102
Ngaohiko - toha	3v ~ 3.6v
Momo Momo	Maunga Matapihi
Pāmahana whakahaere	0 ° C ~ 70 ° C (ta)
Paati / Take	144-LQFP
Ko te kete taputapu taputapu	144-TQFP (20x20)
Tau hua hua	EPF10K30

EPF10K30ATC144-1 Tono

Te tukatuka oro / tukatuka ataata

Ko te EPF10K30ATC144-1 kei te pai mo nga mahi tukatuka ataata me te ataata e whai ana i nga poraka orite kua whakauruhia (EABS) e whakarato ana i te RAM.Ma tenei waahanga e taea ai te poipoi, te rokiroki poto, me te ahorangi raraunga tika i roto i te FPGA.He maha nga wa e whakamahi ana i tenei FPGA ki te hapai i te riipene riihi, te mahi pika, te waa atanga ataata mamati ranei.Ko te kaha arorau ngawari me te ngawari ki te whakauru me te whakauru me nga tohu tohu, te mana o te waa, me te arorau tukutahi i nga punaha rongorau.

Nga punaha whakahaere ahumahi

I roto i te automation Ahumahi, ko te EPF10k30ATC144-1 ka taea te mahi hei kaiwhakahaere pokapū, he mohio ranei ahau / o atanga.Ko tana whakaaro arorau e tautoko ana i te whakatinanatanga o nga miihini whenua, nga hononga sensor, te hopu raraunga, me nga kawa whakawhitiwhiti korero ano he Spi, RS-485 ranei.Ko te waatea o te RAM RAM me te nui i / O te mea e tika ana mo te whakahaere i nga tohu whakahaere maha (PLC), nga huringa motuka, nga huringa karetao.

Taputapu Hauora

Ko nga taputapu rongoa e tika ana kia aro ki te whakahaere i nga rere raraunga motuhake.Ka taea te whakamahi i tenei FPGA mo te whakaurunga tohu, te tātari, me te tukatuka i nga whakaurunga o nga taanonga taatai ​​i roto i nga tono penei i te ECG, te ultrasound, nga punaha whakaaro ranei.Ko te whakariterite i te waatea me te papatono ngawari kia pai ai te whakauru i nga algorithms, i nga waahanga ranei kua oti te whakarite i mua i te microcontroller ranei.

Automotics me Aerospace Electronics

I roto i nga papatohu aunoa, avoin, me nga waahanga whakahaere aerospace, ko te Epf10k30ATC144-1 i whakamahia i roto i nga tohu honohono, te whakahaere i nga tohu taatai, te whakatinana i nga kawa whakawhitiwhiti korero.Ko tana momo reprogrambable e whakaaetia ana ki te whakatika i te tuku-tuku-aukati i te wa e whakamana ana i te punaha.Ko te huringa i / o te ngawari i hangaia e te piripiri i waenga i nga pahi taonga tuku iho me nga punaha whakawhitiwhiti korero i te wa e mau tonu ana i nga taiao whanui.

Nga punaha whakawhitiwhiti me nga punaha whatunga

He mihi ki tona kaha ki te whakatinana i nga kawa rangatū a te raraunga, te Epf10k30ATC144-1 i kitea i roto i nga punaha Telecom me nga punaha o te Telecom.Ko tana taapiri e mau ana i te tarai me te tarai i te pane pane, i te wa e taea ai e nga poraka arorau te whakatinana i nga ture whakawhiti, i nga tirotirohanga ranei.I mahia e ia hei waahanga arorau a Sluctic, ka awhina i te whakauru i nga kaituku, hurihuri, me nga huarahi tohu i roto i te angaanga whakawhitiwhiti whakaaro.

EpF10k30TC144-1 nga waahanga rite

• EpF10k30AQI208-3

Ko te EPF10K30AQ0AQ08-3 he waahi kaha ki te EPF10K3044-1, e tuku ana i te tatau tohu tohu (1,728 les) me te taapiri nui o te 208-Pin QFP.Ka piki ake te maha o nga mea e waatea ana i / o ki te 147, he pai ki nga tono e hiahia ana kia nui ake nga hononga o waho.Ki te whakatauranga tere -3 -3 -3 tere, ka mahia e ia puta noa i te whānuitanga pāmahana whanui o -40 ° C ki + 85 ° C.Ma tenei ka pai ake mo nga taiao pakari i te telecom, nga punaha whakahaere, me nga whakaurunga ahumahi.Ko te whanui i / O me te whakahaere whakahaere he whakahoutanga tika mo te whakatakoto i te Whirihoranga 144-Pin Whirihoranga.

• EpF10k30AQI240-3

Ko te EPF10K30AQI240-3 tetahi atu FLEGA i te whanau 10K 10K, e tuku ana i te 120-Pin QFP kete me 189 i / O CINS.Rite ki te atc144-1, ka mau tonu nga waahanga arorau 1,728 me te 12.3 Kbit o te RAM e mau ana.Ko tana karaehe tere -3 e whakarite ana i nga mahi ki te pāmahana ahumahi, te whakarite i te tino whiriwhiri mo nga punaha me nga rereketanga o te taiao.Kei te pai te pai mo nga tono-pin-tatau penei i nga papa whakahaere matatini, nga punaha ataata whakairo, me nga hononga taapiri tuku iho.

• EpF10k30AQC240-3

Ko te EPF10K30AQ0AQC240-3 e whakarato ana i te 189 i / O CIS i roto i te papanga 240-pin me te pupuri i te hoahoanga matua o te 1,728 les me ~ 12 Kbit o te RAM SHIP.Ahakoa inaianei kua raarangi mai i te waa, ka mau tonu he whakakapinga huakore i roto i nga punaha me te tohu miihini me te tohu tohu tohu o te 240-pine e hiahiatia ana.He riterite tonu ki te AQI240-3 engari i whakamahia i roto i nga tono pāmahana arumoni.Ko tenei waahanga he mea nui mo te tiaki i nga taonga tuku taonga, ina koa kei hea te taapiri miihini-i roto i te tahora miihini 240-pine e hiahiatia ana, me te whakaputa i nga hoahoa hou.

EPF10K30K30ATC14VI TE WHAKAMAHI KAUPAPA

1. Waihangahia me te whakahiato i te hoahoa

Timata ma te hoahoa i to arorau mamati ma te whakamahi i te HDL penei i te VHDL, Veilog ranei.Whakamahia nga taputapu raupaparorohiko penei i Altera Quartus II, Max + Plus II ki te hanga i te kaupapa.Ina oti ana to hoahoa, whakahiatohia kia whakaputa i nga konae whakamahere.Ka whiwhi koe i tetahi konae .Sof mo te whirihoranga o te JTAG-a-tau me te konae .pof mena ka hiahia koe ki te whakamahere i te EEPROM rangatū mo te uta kaha.

2. Tīpakohia te tikanga whirihoranga

E rua nga huarahi matua hei whirihora i te EPF10K30ATC144-1.Mo te whakamahere mo te wa poto i te wa whakamatautau, whakawhanaketanga ranei, whakamahia te whirihoranga JTAG me te kōnae .SOF.Mo te whirihoranga tuuturu, aunoa ranei i runga i te punaha whakaoho, whakamahia te tikanga rangatū ma te uta i te konae .pof ki te EEPROM o waho (penei i te EPC2).

3. Tūhono me te hōtaka i te taputapu

Mena ki te whakamahi i te JTAG, hono i tetahi taura papatono (e.g., USB-Blaster) ki te JTAG pane.Whakatuwhera i te Kaiwhakahaere Quartus, utaina te konae .sof, me te whakamahere i te taputapu tika.Mo nga rangatū paanui, hono atu i te EEPROM ki te FPGA me te whakamahi i te Quartus ki te whakamahere i te konae .pof ki te EEPRO.I runga i te mana-ake, ka tukuna e te EEPROM te bitstream ki te FPGA.

4. Reprogram ina hiahiatia

Ko te EPF10K30ATC144-1 ka taea te whakahoki i nga wa katoa o te jtag.Ka taea hoki e koe te whakahou i nga ihirangi eeprom hei whakarereke i te whirihoranga whakaoho.He whai hua tenei mo nga whakahoutanga mara, ki nga whakapainga hoahoa ranei.

5. Tirohia te angitu i te hōtaka

I muri i te papatono, tirohia nga pine mana o FPGA (NSTtus me Conf_Done) hei whakaū i te whirihoranga angitu.Ka taea hoki e koe te whakahaere i nga whakamatautau mahi, ki te whakamahi ranei i nga taputapu taapiri penei i te tohu kia pai ai te mahi arorau.

Nga painga EPF10K30ATC144-1

• Te whakauru nui me te Ram Whakanui

Ko te EPF10K30ATC144-1 e whakauru ana i te 30,000 nga tatau o te punaha me te 1,728 nga waahanga arorau, me te 12 kbit o te RAM whakauru.Ko enei poraka whakauru poraka (EABS) Whakaaetia te tere tere me te nui ake o nga mahinga mahara whakamahara ki te RAM tohatoha.Ka awhina tenei i te hoahoa arorau, ina koa i nga tono e hiahia ana ki te aukati i te aukati, te tuhi i nga tepu raraunga iti, te whakapai ake i nga mahi me te whakamahi rauemi.

• Whakatakotoria-Whakatakotoranga

Ko tetahi o nga painga kaha o tenei taputapu ko tona kaha ki te whakahaere me te 33v mo te tautoko i te 5v-todorant I / OS.Ko tenei Multivolt ™ i / O te waahanga ka ngawari te FPGA mo te whakauru ki nga punaha e whakamahi ana i nga taonga puoro e rua me nga waahanga 3.3V nga waahanga 3.3v.He whai hua ki nga punaha ahumahi, whakawhitiwhiti korero ranei kei te rereke nga taumata o te ngaohiko puta noa i nga taakuta.

• Te Whakahoutanga Whakahoutanga

Na te mea e whakamahi ana i te hangarau SAM, te EPF10K30ATC144-1 ka taea te whakahoki i te whakamahi i nga mahi jTAG, ki nga tikanga rangatū ranei.Ka taea e koe te whakahou i nga mahi arorau i roto i te mara, i te wa e whanake ai me te kore e whakakapi i te maramara.Ka whakaitihia e tenei nga utu ka taea mo nga whakahoutanga a meake nei, ki te whakatika bug ranei i muri i te tuku.

• Hangaia-i roto i te JTAG me te Whakawhanake Tere

Kei roto i te taputapu kei roto i te tautoko JTAG-i roto i te JTAG, te whakahohe i te whakamatautau-karapa me te whakariterite i te punaha.He mea nui tenei mo nga whakamatautauranga hanga me te whakaheke.Ano, ka whakatauritea ki te whakawhanaketanga Asic tuku iho, ma te whakamahi i tenei FPGA ka tino whakaiti i te waa Whakahoahoa Whakahoahoa, kia pai ai te whakahaere tere me te whakaputa iti-ki-te-iti.

• Te mahinga mahinga me te mahinga mahinga

Ko te hoahoanga 10k 10k, i whakamahia i roto i tenei taputapu, kei roto i te HasttrackChack te mahi arorau, me nga rakau karaka e whakarite ana i te waa e pa ana ki te waa.Ki tana tohu tere -1, ka taea e te maramara tae atu ki te 166 mhz, he pai mo te maha o nga tono waenga-a-roto penei i te mana tohu, te whakahaere raraunga, me te hono atu.

EPF10K30ATC14-1 WHAKAPAHI TUPUNA

• Momo Pakihi: TQFP-144 (Panu Flat Flat Flat, 144 Pink)

• Hapa: Maunga-Maunga

• Te rahi o te tinana: 20mm × 20mm (tae atu ki nga kaiarahi)

• Pin Pin: 0.80mm (tawhiti i waenga i nga pokapū titi)

• Te roa o te tinana (aukati i nga kaiarahi): 12.00mm (nominal)

• Whanui tinana (aukati i nga kaiarahi): 12.00mm (nominal)

• Matotoru whānui: Tae atu ki te 1.20mm

• Matotoru tinana: Tata ki te 0.95mm

• Roa te arahi: 0.45mm ki te 0.75mm

• Te whanui whanui: 0.30mm ki te 0.45mm

• Te teitei o te rererangi rererangi (A1): 0.05mm ki 0.15mm

Kaihoki Epf10k30ATC144-1

Ko te EPF10K30ATC144-1 ka hangaia e te Arā iatera , he pionie i roto i nga taputapu arorau e whai kiko ana me te kaiwhakawhanake taketake o te raupapa FLEX 10K FPGA.I whakapumautia i te tau 1983, ka noho a Altera ki te whakahiato i nga mara o te mara (FPGA), ki te whakauru i etahi o nga rongoatanga o mua me te tino whakamahi i te kaupapa.I te tau 2015, i whakawhiwhia a Altera ki Whakauru Kaporeihana, i haere tonu hei tautoko me te whakauru i nga raina hua FPTera a Altera i raro i ona roopu raupaparorohiko (PSG).Ahakoa i korero a Altera i te 2024 hei kaihauturu Intel Wete, ko te Epf10k3044-1 ka mau tonu te taonga tuku iho a Altera ki te hangarau hangarau me te angitu o Altera.

Wāhanga whakamutunga

Ko te EPF10K30ATC144-1 he mea whai hua me te ngawari o te FPGA me te mahara, nga mahi arorau kaha, me te kaha ki te mahi me nga punaha hou me nga punaha hou.Ka taea e koe te whakahou i tetahi wa, e pai ana ki te whakamatautau me te whakahou.He mea ngawari ki te hono atu me te mahi pai i roto i nga momo hikohiko, mai i nga miihini wheketere ki nga taputapu whatunga.Ahakoa he waahanga pakeke ake, ka awhina tonu i roto i nga kaupapa maha e hiahiatia ana nga maramara me te whakahou.

Pdf datasheet

EpF10k30ATC144-1 Datasheets:

Flex 10k.pdf
