EP1C4F400C8 FPGA: Nga waahanga, nga taatai, te whakamaori me nga waahanga rereke

Mena kei te mahi koe me te whakaaro whaihua, ka hoatu e te EP1C4F400C8 te toenga o nga mahi me te utu.I roto i tenei tuhinga, ka ako koe he aha tenei FPGA, ko ona ahuatanga matua penei i te kaha arorau, me te mahara, me nga whiringa, me pehea te tautoko i tana hanganga.Ka kite hoki koe i ana whakaritenga, tono i roto i nga punaha, te tukanga whakamahere, me te pehea e whakataurite ai ki nga waahanga rite.

Pūtea kōrero

He aha te EP1C4F4400C8?

Te Ep1c4F400C8 Ko te mema o te whanau Intel (o mua o te whanau a te FPCGA, i hangaia hei otinga whai hua me te pono.I hangaia i runga i te Tukanga 0.13 μ3 μ3 μ Ka tukuna e tenei taputapu nga hononga arorau me te ngawari ki te waahanga FBGA-400.Ko te whanau Cyclone, kei roto i nga taputapu rite ki te EP1C3, me te EP1C12, me te EP1C220, me te EP1C220, me te Whakaaetanga mo nga Hoahoa Tohu, e taea ai te heke mai i waenga i nga taumata o te ao me nga paanui.E mohiotia ana mo te pumau me te whakatinanatanga whanui, ka noho tonu te whiringa i roto i nga hoahoa taonga tuku iho.

Kei te titiro mo te EP1C4F400C8?Whakapā mai ki a maatau ki te tirotiro i nga taonga o naianei, te waa arataki, me te utu.

Ep1c4F400C8 Tauira Tauira

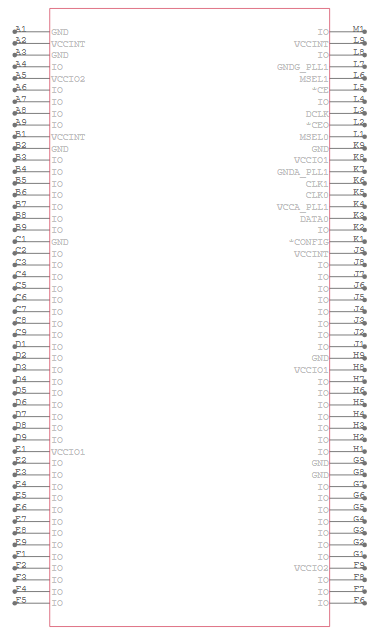

EP1C4F400C8 tohu tohu

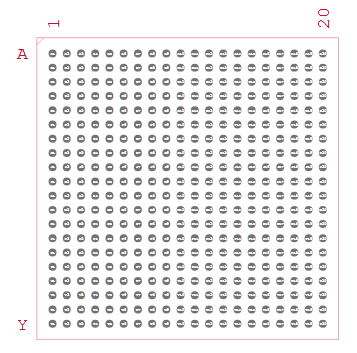

Ep1c4F400C8 tapuwae

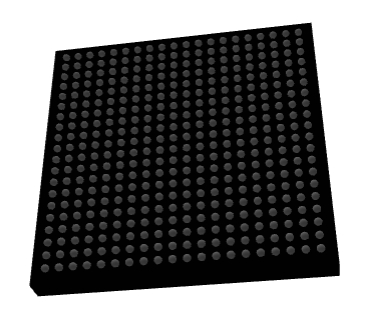

Ep1c4F400C8 3D tauira 3D

EP1C4F400C8 Nga waahanga

• Te kaha o te arorau

Ko te EP1C4F400C8 e tuku ana i te 4,000 nga waahanga arorau, kua whakaritea ki te 400 arorau flocy poraka (tapanga).Ma tenei ka pai ake mo nga hoahoa waenganui-a-waenganui e hiahia ana ki nga mahi arorau ngawari i te wa e mau tonu ai te utu.

• Maumahara whakairo

Ka uru atu ki te 76.5 kbit o te mahara whakaraerae.Ko tenei RAM o roto e tautoko ana i nga kohinga raraunga, rokiroki, me nga mahi mahara iti, te whakaiti i te hiahia mo nga waahanga mahara o waho.

• Teitei I / O tatau

E whakarato ana te taputapu i te 301-whirihora i / o Cons / O CINS i roto i tana kete 400-pōro FBGA.Ko tenei tatauranga Pin nui e taea ai te honohono nui mo nga punaha matatini e hiahia ana ki te maha o nga atanga peripheral.

• Whanui I / O Te Tautoko Paerewa

Ka tautokohia e ia nga paerewa maha i / o tae atu ki te LVTTL, LVCMOS, SSTL-2, SSTL-3, me nga LVD rereke.Ma tenei waatea e tuku te FPGA ki te atanga tika me te maha o nga whanau arorau hou me nga taputapu mahara hou.

• Te tohu rereketanga tere-tere

Ki nga LVDS e tautoko ana ki te 640 MBPS, te FPGA e whakahaere ana i nga whakaritenga whakawhiti raraunga tere.Ma tenei ka whai hua mo nga tono penei i nga hononga whakawhitiwhiti tere-tere me nga hononga mamati tere.

• Te whakahaere karaka me nga Plls

Ko te maramara e whakauru ana i nga koropiko e rua nga waahanga-reti (PLLS) me te waru o nga whatunga karaka o te ao.Ko enei waahanga e tuku ana i nga whakatipuranga o te karaka, te whakareatanga, me te jitter mo nga tono takirua.

• Nga Mahi Motuhake-Kore

Te whakahaere i te tohu tohu (5 v V te huringa matua, te toenga o te taputapu ki te kohi kaha o raro.Ko tenei taumata huringa i tino arotau mo te hangarau 0.13-μMo hangarau i whakamahia i roto i tana papanga.

• Whakakorea I / O Voltages

Ka tautokohia e te FPGA te / o Voltages o te 1.5 v, 1.8 v, 2.5 v, me te 3.3 v puta noa i nga peeke rereke.Ma tenei pukenga e taea ai te hono ki nga taonga tuku iho me nga waahanga punaha hou.

• Te Whirihoranga-Iwi-Iwi

Pērā i ētehi atu i te fpgas fpgas, ko ia te hanga-a-papa me te hiahia kia hoki ano nga mana-kaha katoa.Ka whai kiko tenei ki nga whakahoutanga engari ka hiahiatia hoki te taputapu whirihoranga o waho, kaiwhakahaere ranei.

• Tautoko Whanui Whanui

Ko te tautoko a te EP1C4F40000C8 e tautoko ana i te uta i te wa i te whirihoranga.Ma tenei ka whakaiti i nga whakaritenga mahara o waho me te tere o nga waa whirihoranga.

• Te Kupuhipa PCI

Kei roto i te tautoko i hangaia mo nga paerewa PCI (33/66 MHz, 32/64-bit).Ma tenei waahanga e taea ai te whakauru tika ki nga punaha e hiahiatia ana e te whakauru ki te kore he taapiri whakairo.

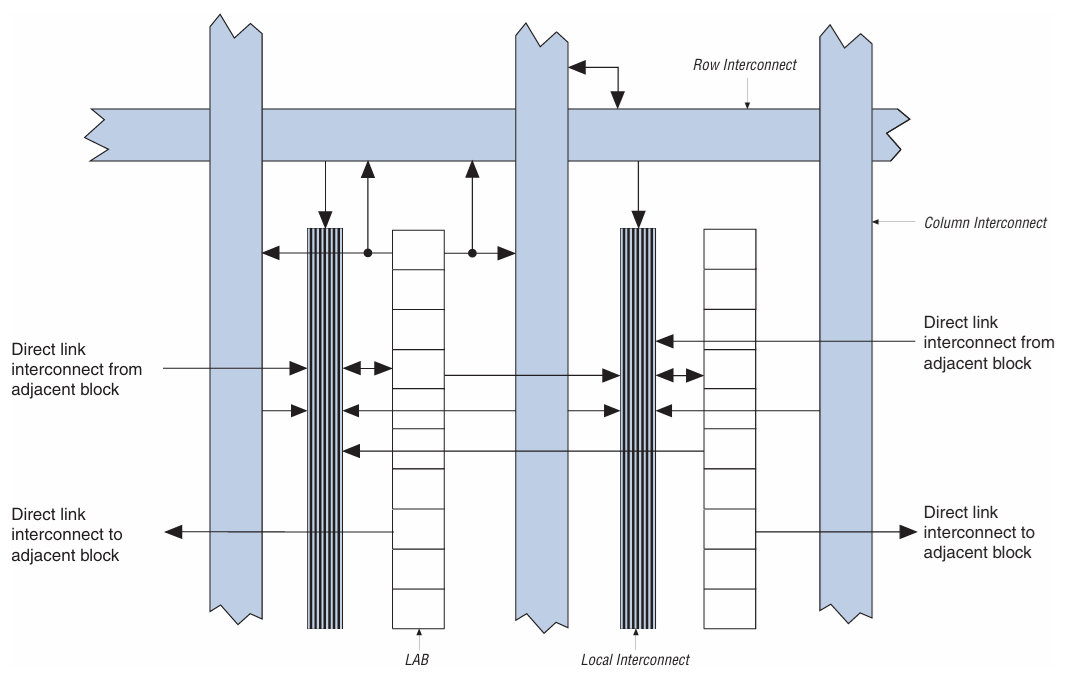

Hanganga taiwhanga pahikara

Ko te hoahoa e whakaatu ana i te hanganga arorau a-ringa (Lab) te hanganga i whakamahia i roto i te cyclone fpgas penei i te EP1C4F400C8.Kei ia Lab te hono ki te whatunga honohono: Whakahoahoa Row, nga hononga honohono, me nga hononga o te rohe, nga tohu o te ara i waenga i nga waahanga arorau me etahi atu poraka.Ko nga hononga honohono honohono e whakarato ana i nga huarahi ngawari, iti-te kiko ki nga tapanga tata, te whakapai ake i nga mahi mo nga huarahi tohu.He mea nui tenei hoahoa na te mea he taurite te waatea ki te whai i te fpga ki te hapai i nga hoahoa matatini i te wa e pai ana te pupuri me te waahi kua oti te whakarite.

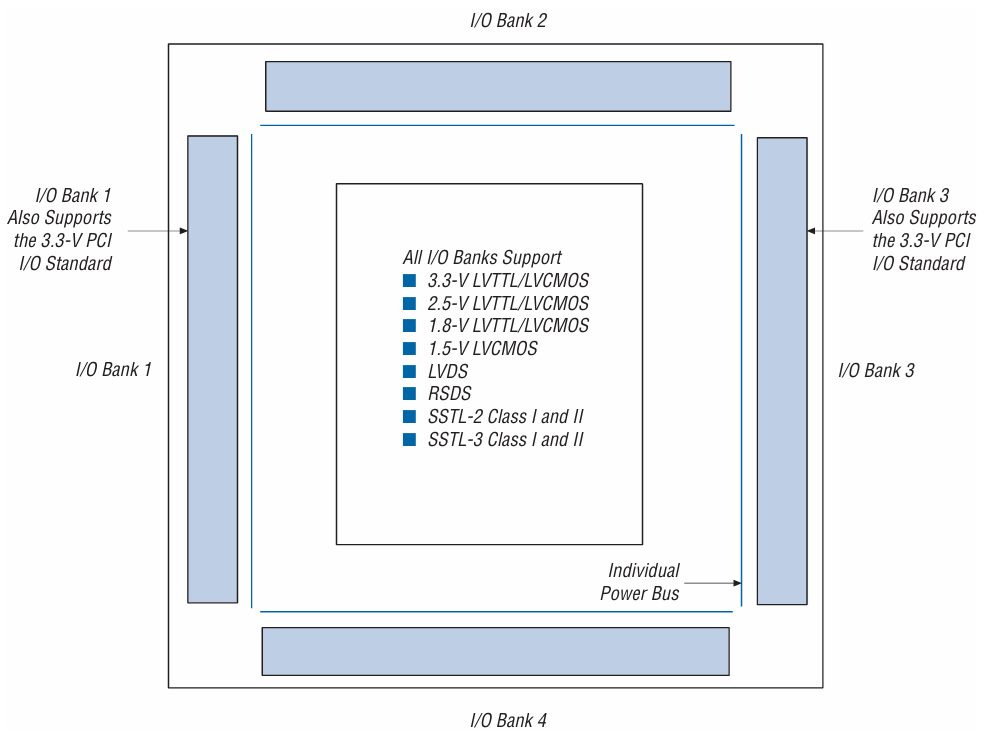

Ko te hoahoa o te Cyclone i / O

Ko te hoahoa e whakaatu ana i te hanganga o te peeke i / o te huringa FPGAS penei i te EP1C4F400C8.Kua wehea te taputapu ki te wha i / o Banks, ia ia e whakakao ana i tana ake pahi pahi, ka taea te whakakotahi i nga paerewa rereke i roto i te FPGA kotahi.Kei te tautoko nga peeke katoa i te whānuitanga o nga paerewa i / o LVTTL, LVCMOS, LVDS, RSDS, RSDS, RSDS, RSDS, RSDS, RSPS 1 me te 3 hoki e tautoko ana i nga punaha tuku iho.He mea nui tenei hononga I / o O O te mea e taea ai e ia te whakauru i te koretake me nga waahanga o waho me nga hononga o waho, te whakarite i te FPGA ki nga momo tono.

Whakatakotoranga EP1C4F400C8

Tuhinga	Parapara
Kaimahitaonga	Altera / Intel
Rārangitanga	CYCLOE®
Whiu	Heri
Wahanga Mana	Neha kē
Te maha o nga tapanga / clbs	400
Te maha o nga huanga / cauns	4000
Tapeke RAM e pa ana	78,336
Tuhinga o mua	301
Ngaohiko - toha	1.425v ~ 1.575v
Momo Momo	Maunga Matapihi
Pāmahana whakahaere	0 ° C ~ 85 ° C (TJ)
Paati / Take	400-BGA
Ko te kete taputapu taputapu	400-FBGA (21 × 21)
Tau hua hua	Ep1c4

EpehaP4F400C8 Tono

1. Te tukatuka tohu matihiko (DSP)

Ka taea te whakamahere i te EP1C4F40000C8 ki te mahi i nga mahi penei i te tātari, te FFF, me te whakatikatika tohu.Ko te whakakotahitanga o nga huanga whakaaro me te mahara ki te mahara e tika ana mo te tukatuka tere.Ma tenei ka taea ai te whakakapi i nga maramara tuku iho me te otinga FPGA ngawari ka taea te whakahoki mai mo nga taapiri rereke.

2.. Kua whakauruhia nga punaha me nga punaha whakahaere

I nga punaha Ahumahi me nga punaha whakauru, ka whakamahia tenei fpga hei whakatinana i nga kaiwhakahaere ritenga, raupaparata, me nga miihini whenua.Ko tana kaupapa aroturuki e taea ai te whakahaere i te whanonga taputapu huri noa i nga matea o te punaha.Ma te whakauru i te arorau whakahaere i roto i te FPGA, ka whakaitihia te maha o nga waahanga o-waho, ka pai ake te heke me te whakaheke utu.

3. Te whakawhitiwhiti korero me te taapapa pereti

E tautoko ana te taputapu i nga paerewa maha i / O ka taea te mahi hei piriti i waenga i nga kawa whakawhitiwhiti rereke.Kei te whakamahia te nuinga ki te hono ki te hono ki te PCI, LVDS, SDRAM, me etahi atu atanga ka haere i roto i tetahi punaha.Ma tenei ka tino whai hua ki nga taputapu whatunga, nga kaiwhakarato whakauru, me nga whakawhitinga korero-a-katoa.

4. Te hoko raraunga me te tukatuka

Ki te teitei o te mahara me te mahara ngawari me te ngawari, ko te EP1C4F400C8 e tino pai ana mo nga punaha kohinga raraunga.Ka taea e ia te hono tika me nga ADC me nga tohu, ka tukatuka i nga raraunga i roto i te waa, me te whakarite mo te rokiroki, i te tuku ranei.He rite tonu nga tono i roto i nga taonga rongoa, nga taputapu whakamatautau, me nga taputapu inenga pūtaiao.

Ep1c4F400C8 nga waahanga rite

Tautanga	Ep1c4F400C8	Ep1c4F400C8n	Ep1c4F400C8naa	Ep1c4F400C6n	EP1C4F3324C8N	EP1C4T14C84C8N
Kaimahitaonga	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)
Whanau fpga	Cyclone (EP1C4)	Cyclone (EP1C4)	Cyclone (EP1C4)	Cyclone (EP1C4)	Cyclone (EP1C4)	Cyclone (EP1C4)
Huānga arorau (les)	4,000	4,000	4,000	4,000	4,000	4,000
Maumahara whakairo (bit)	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit	~ 76.5 kbit
I / O Pins	301	301	301	301	249	97
Paati / Take	400-FBGA	400-FBGA	400-FBGA	400-FBGA	324-FBGA	144-TQFP
Tohu tere	C8	C8	C8	C6 (tere)	C8	C8
Ngaohiko matua	1.5 v	1.5 v	1.5 v	1.5 v	1.5 v	1.5 v
Te whakamahi i te whakamatautau.Tuarā maunga	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C

EP1C4F400C8 Nga mahi a te papatono

I mua i a koe ka taea te whakamahi i te EP1C4F400C8 FPGA, me uta e koe to hoahoa ki te taputapu.Ko te papatono ko te whirihora i te FPGA me te kōnae bitstream na reira e mohio ana koe me pehea te mahi i to huringa.

1. Tīpakohia te Kaupapa Whirihoranga & Whakaingoahia nga Pins Msel

Ka tiimata koe ma te kowhiri i te kaupapa whirihoranga e pai ana ki to huinga, penei i te rangatū kaha, te mahi rangatū, te jtag ranei.Ka mahia tenei ma te whakatakoto i nga pine o te Msel ki nga taumata arorau motuhake i mua i te mana-ake.Ko ia aratau e whakamahi ana i nga pine rereke me nga kawa, na me whakau i te hototahi ki o taputapu hoahoa me te maharatanga whirihoranga.Ko te whakarite i te whiringa tika kei konei e whakarite ai i te huringa whirihoranga.

2. Whakamahia te mana me te whakarite i te taputapu

Panuku, kaha ake te matua o te FPGA me te tereina i roto i nga raina i roto i nga waahanga ngaohiko kua tohua.I te wa o te tiimata, kia mau ki te PIN NCONFIG iti ki te pupuri i te taputapu ki te tautuhi kia tae noa ki te mau tonu o nga puia tuku.Kia mau tonu, ka tukuna e koe te tautuhi me te taputapu e tohu ana i te panui ma te taraiwa i te PIN NSTATUS.Ka whakamanahia tenei ko te FPGA e tika ana i mua i te tiimata o te whirihoranga.

3. Whakawhiti i te whirihoranga whirihoranga

I tenei waahanga, ka tukuna e koe te konae raraunga whirihoranga (bitstream) ki te fpga ma te whakamahi i to kaupapa kua tohua.I roto i te aratau rangatū kaha, paanui ranei, ka ahu mai te bitstream mai i te taputapu mahara o waho, i te jTAG ka taea e te JTAG te whakarite i te papatono ma te taura.Ka panui tonu te taputapu i roto i te raraunga whirihoranga kia oti ra ano.Ko to punaha hoahoa e whakaputa ana i tenei waahanga mo te tau ki o whakaritenga arorau.

4. Whakaūtia te Whirihoranga angitu (Conf_Done)

Ka mutu te FPGA ka utaina, ka kii i te titi conf_Done hei whakaatu i angitu te raraunga whirihoranga.I te wa ano, ka mahia e te taputapu te timatanga o roto penei i nga rehitatanga me te whakahohe i te / O.Mena ka kore te Conf_Done ki te piki teitei, ko te tikanga ko te raraunga whirihoranga, te huinga ranei he he.Ma te matakitaki i tenei PIN ko te huarahi ngawari ki te manatoko i te mahi kua oti.

5

Hei whakamutunga, kei a koe te tikanga ki te whakahou, ki te whakahou ranei i te FPGA me te kore e tango i te poari.Ma te whakamahi i te JTAG, he kaiwhakarato ranei, ka taea e koe te uta tika i te bitstream hou, he mea whai hua mo nga whakahoutanga firmware.Ma tenei waatea e taea ai e koe te whakarereke, te whakaputa, te whakahou ranei i to punaha i muri i te tuku.Ka whakarite i to hoahoatanga o to FPGA-a-tuhi i roto i te waa ki te whakarereke i nga whakaritenga.

EP1C4F400C8 Painga me nga ngoikoretanga

Painga

• Ko te kowhiringa utu-utu mo nga hoahoa waenganui-a-waenganui

• Te teitei i / o te tatau i whakaritea ki nga taputapu riterite rite

• Te huringa ngawari me te tautoko paerewa

• I tautokohia e nga taputapu pakeke me nga tuhinga

• Te whakamahi kaha iti iho i nga whakatipuranga FPGA tawhito

Ngoikoretanga

• Kua ngaro me te iti noa o te waatea o te waa-roa

• He iti ake te arorau me te mahara mahara me te whakamahi i nga FPGAS hou

• Te tere tere o te mahi me te mahi / o mahi

• Me maumahara mo waho mo te whirihoranga i runga i te mana-ake

• Kaore nga waahanga o te taumata e rite ana ki te DSP poraka me nga transceivers tere-tere

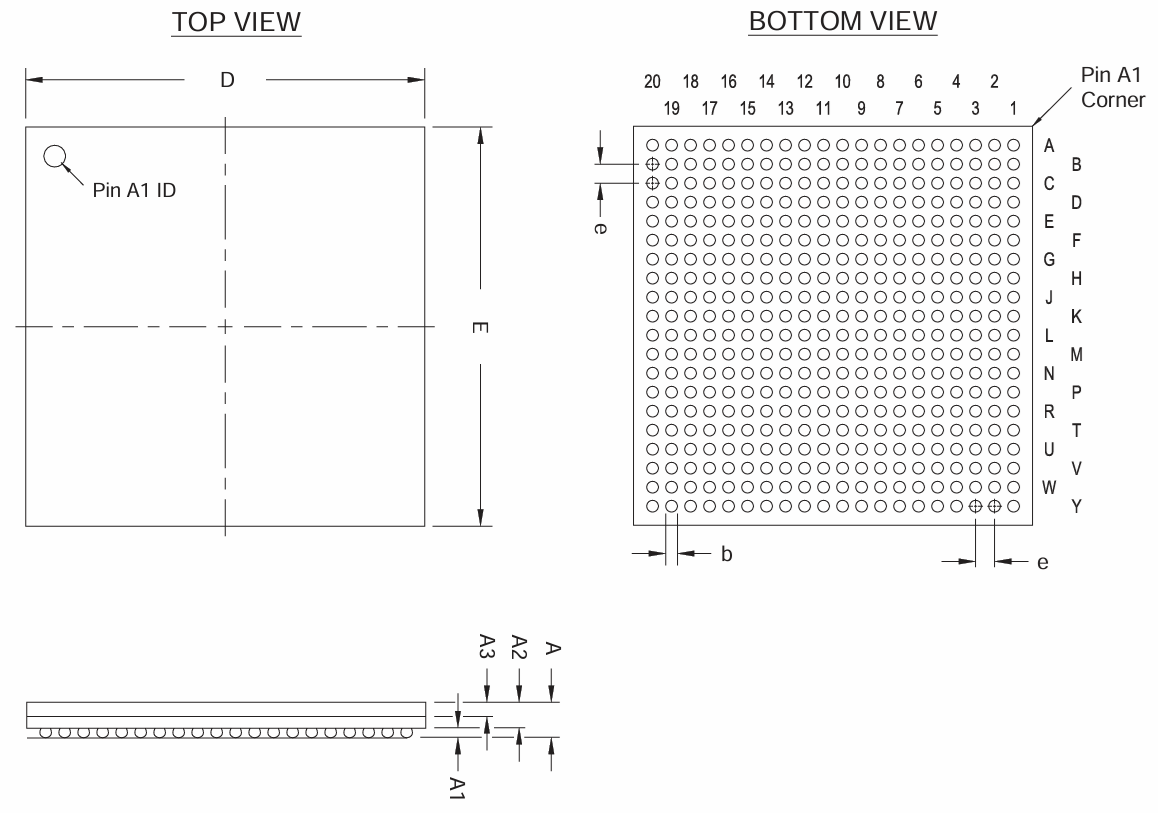

Te rahi o te EP1C4F400C8

Tuhinga	Parapara
Momo Pakihi	FBGA (Poraka Pouaka Poihau Poihau)
Taio	400
Poro Ball (e)	1.0 mm (angamaheni mo te cyclone ep1c4f400)
Diameter pōro (b)	0.45 mm (nominal)
Rahi mōkihi (D × e)	21 mm × 21 mm
Te teitei o te kete (a)	2.40 mm (max)
Matotoru matotoru (A2)	~ 0.40 mm
Te matotoru o te potae (A3)	~ 1.90 mm
Te teitei o te pōro (A1)	0.25 mm (nominal)
Pin A1 Pin	Tohu mo te kaupapa
Te whakatakotoranga o te tahora	20 × 20 grid (me nga peke kokonga e ngaro ana)
Hapa	Maunga Papa (SMD)

Ep1c4F400C8 Kaihanga Kaihanga

Ko te EP1C4F400C8 i hangaia i te tuatahi ALtera Corporation, He pionie i roto i nga Pūrere arorau whai hua me te hangarau FPGA.I te tau 2015, i whakawhiwhia a Altera ki Intel Corporation, a ko te raina hua ka uru ki te roopu raupaparorohiko raupaparorohiko a Intel (PSG).I tenei ra, Ka tautokona e Intel enei taputapu Alterar i te wa e arotahi ana ki nga whanau hou FPGA, me whakarite tonu mo nga kaiwhakamahi me te haere whakamua i te kaupapa arorau.

Wāhanga whakamutunga

Ko te EP1C4F400C8 e tu ana hei utu utu-utu me te pukenga e tuku ana i te mahi totika mo nga hoahoa waenganui.Ki te 4,000 nga waahanga arorau, he mea whakauru, he nui te tautoko, me te taatai ​​me te paerewa maha me te taapiri, e waatea ana te waatea puta noa i nga momo tono.Ko tana hoa hoa, he mahinga whakamahere, me te whakariterite i roto i te DSP, nga punaha whakauru, me te hoko raraunga ka pai noa atu ahakoa te mana o tana taonga tuku iho.Ahakoa e kore e kitea nga waahanga matatau i kitea i roto i nga taputapu hou me nga mata e waatea ana, ka noho tonu he whiringa pono ki te rapu rongoa i roto i nga hoahoa FPGA FPGA.
