DS3231 RTC kōwae i whakamāramahia: te hoahoa PIN, te tohu, me te microcontropler interfacing

I roto i te waa, ko te waa tika ko te mutunga ki te Hangarau Hangarau, kua puta te huringa tuuturu (RTC) hei waahanga utu i roto i nga waahanga maha.Tuhinga ka whai mai.Whakauruhia ki nga pūrua o te pākahiko, ka mahi tonu enei taputapu i te wa o te raru kaha, ko te whakarite i nga waa mahi kaore i whakaarohia i roto i nga ahuatanga nui.I roto i nga kaupapa o te RTC e waatea ana, e tu ana te DS3231 hei whare whakatikatika me te pono.Ma te kaha o te hauhaketanga o te karaihe-utu me nga waahanga matatau, kua tino pai.Ka keri tenei tuhinga ki roto i nga kaha o te DS3231, e whakaatu ana i tana whakaurunga me te tuhura a Arduino, te tirotiro i nga mahi hangarau e whakaatu ana i te kowhatu i nga kaupapa whai kiko.

Pūtea kōrero

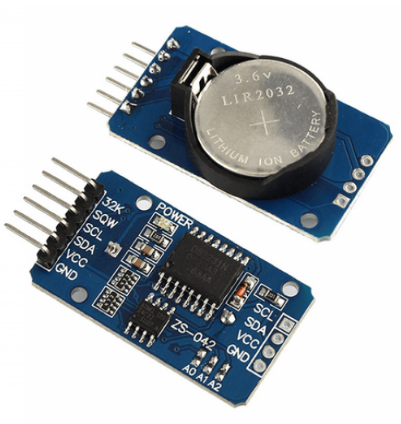

Te tirohanga ki te waahanga RTC3231 RTC

Te DS3231 Ka whiti te Module RTC me tona tino rereke, i runga i te oscillator o te karaihe kua oti te utu i roto.Ka kitea te hiranga ki nga ahuatanga kaore i te kitea, kei te wero te aukati i te pumau tonu o te waa, engari ko te pūrua o te pākahiko a te kaupapa e kaha ana te whakahaere.Ko te kōwae hopu te wa me te aro nui ki nga hēkona, meneti, me nga haora.I tua atu, e whakarato ana i nga korero maramataka matawhānui, tae atu ki te ra, ki te marama, me te tau, ka taea te whakamahi ki te 12-haora, 24-haora ranei.Ko te kaiwhakaora karaihe i runga i te waa ka iti te heke o te waa, te whakarite kia rite tonu te riterite.

Ka kitea e te DS3231 te utu i roto i te tini o nga kaupapa hiko e hiahiatia ana e te whakahaere tika.Kei roto i nga tauira ko nga punaha raima raraunga me nga tono whakarite.Ko te kōwae e whakaū ana ko te mahi pono me te tika.Ko tana mahi tahi me nga whiringa rokiroki raraunga a EP24C32 eeprons, te taapiri i te whaikorero kaupapa.Ka taea e koe te aro ki tenei whakahoahoa, e ngawari ana ki te whakahaere i nga raraunga ka whakapiki i te tika.Ko tenei synergy e whakaatu ana i te hohonu o te whakauru i nga waahanga waahanga matatau, i te mutunga ka whakaatuhia nga punaha whakangao me te whakaatu i te tohungatanga mo te whakahaere RTC.

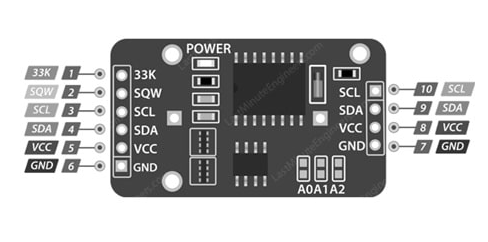

Whirihoranga PIN

Ingoa pin	Whakaaturanga
Reira 33K	Koinei te PIN putanga e whakarato ana i nga utu Te pāmahana me te karaka tohutoro tika.
Kumea	Whakarato i te ngaru tapawha i nga wa rereke me te hoki Ka mahi hei tohu takahi.
Wero	Te karaka rangatū (clk) PIN, i whakamahia i te i2c Whakawhitiwhiti.
Sda	Ko te PIN raraunga rangatū, whakamahia i roto i te whakawhitiwhiti korero I2C.
Mūno	Ko te PIN tuku mana o te kōwae;Tūhono ki te 3.3V, 5V ranei.
Tūtiro	Ko te PIN whenua i whakamahia hei whakarato i tetahi whenua noa.

Nga waahanga me nga tohu

Āhuatanga	Taipitopito
Whakahaerenga Ake	Mahi me nga puia iti
Tautuhi Tautuhi	Pushbutton mo te tautuhi i te waa
Pūrua Pūhiko	Kei roto i te pūrua pākahiko
I2C Atanga	Rua-ahunga, 400 khz mo te tuku tere
Pū	32 Kotaro mo te panui / tuhi me te penapena raraunga
Tauira RTC	Ka whakahaerehia i roto i te 12-haora, 24-haora ranei
Te hurihuri puna hiko	Ka huri aunoa mai i te puna mana ki te whakauru pāka hiko
Putanga VITST	Te whakamahere i nga mea e hiahiatia ana
Nga korero mo te waa	Ka mau i nga hēkona, meneti, haora, ra, wiki, marama, me nga tau
Momo Pakihi	16, 300-mil so pate
Rangi o te pāmahana	-45 ° C to -80 ° C
Ngaohiko teitei (vcc)	+0.3 volts
Te tika o te pāmahana	± 3 ° C
Te Whawhai Ora	2.3v ki te 5.5v
Ko te pūrua o te pūhiko	500 MA
Te tika @ -40 ° C ki te 80 ° C	± 3.5 ppm
Te tika @ 0 ° C ki te 40 ° C	± 2.0 ppm

Ko te whakaurunga o te DS3231 me Arduino Uno

Ko te wheako ki te whakakotahi i te waahanga DS3231 me te Arduino Uno he rite ki te puzzle tino pai ki te hono i ia waahanga ki te hanga pikitia.Ko te DS3231 e tu ana mo tona kaha ki te pupuri i te waa me te haere tonu ki te tohu tika ahakoa te kaha o te taha o waho, kaore i te ahua o nga punaha punaha o waho.

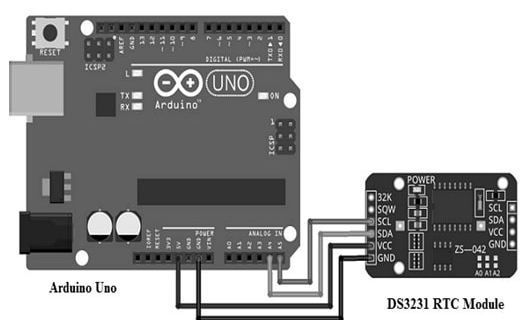

Ngā hononga

• Nga Tohu PIN: Ko te whakaurunga ko te whakawhiwhinga i te A4 Pins a Arduino Uno me nga Piki a te SDA me te SCL i te DS3231, aua.

• Te mana me te whenua: Ko te whakarite i te mana me te papa he rite ngawari ki te hono i te vcc me te gnd pins i waenga i nga taputapu.

Rongo

• Kawa: Ma te whakamahi i te kawa Whakawhitinga I2C, ka oati te kōwae whakawhiti, te poipoi i te korerorero i waenga i nga waahanga.

Ko te panui e haere ana kaore ko te arahi anake i a koe na te DS3231 me te Arduino engari ka kawe mai i te waahanga ki te koiora i te wa e tuku ana i te waa me te waatea.Te taapiri i roto i nga mahi whare pukapuka i whakatapua, ka pai ake te whakawhitiwhiti a te I2C, ka piriti te hurihuri i waenga i te whakangao-tohu (BCD) me nga whakatakotoranga paerewa paerewa.Ina tukuna mai, ka hurihia e tenei tuhinga te Arduino ki te kaitohu i te waa-a-rangi, e whakaatu ana i nga raraunga karaka i roto i te kaupapa rangatū.He aha te tino whakarite i te DS3231, ko tana whakatika i te tika i roto i te waa, te tautoko i tenei ahuatanga ahakoa i te wa e huri mai ana i tona punaha mana.Ko tenei tino mana e tarai ana i te maia ki tana tono puta noa i nga ahuatanga rereke, ehara i te mea ko te kainakita noa, engari he kaiwhakaatu pono ki nga waa o nga wa.

Te whakamahi i te waahanga RTC3231 RTC

Ko te kōwae DS3231 RTC e mahi ana i nga mahi maha i roto i nga ahuatanga e tono ana i te whakahaeretanga tika.Ko tana whakamahinga mai i nga taputapu whaiaro penei i nga rorohiko, rorohiko, me nga waea atamai, kei reira e hono ana ki etahi atu mahi whakahiato.Mo nga whakaaro e arotahi ana ki te mana tiaki, penei i te hikohiko pūkoro, ko tona kaha ki te whakamahi kaha e tika ana te nuinga.Ina koa, ko te maarama i te hononga ki te taapiri whakawhitiwhiti korero e aukati ana i tana tono i roto i nga hangarau kawe, tae atu ki nga punaha GPS.

Te whakatau puta noa i nga momo hangarau

Ko te ao hangarau Ko nga kaiwhakaatu i te tono whaihua o te DS3231, te mokowhiti petipeti me nga roboti.Ko enei waahanga ka whakawhirinaki ki te waa tino tika ki te hiki i nga paerewa whakatutukitanga me te whakarei ake i te wheako taunekeneke.Ko nga mita whaipainga ka whakamahi i te waahanga ki te whakamahi i nga raraunga kohi raraunga, hei awhina i a koe ki nga mahi whakahaere hiko.

Kaupapa Kaupapa Microcontrortrort

Ka rite ki te waahanga matua i roto i nga waahanga microcontroller, ina koa me te DS3231 e whakarite kia mahi i te waa mahi-tairongo me te kore e parea atu.Ka taea e koe te pupuri i te waahanga mo te pono ki te whaikorero, e whakaaro ana koe he waahanga taketake i roto i nga taiao ako e rua me nga kaupapa ngaio matao.

He aro nui nga punaha ki te waa

Ko nga punaha e whakahaere ana i te waa kino - penei i nga kaituku me nga kaiwhaiwhai raraunga-ka kaha te utu mai i te tino DS3231.Ko te whakahoahoa i nga wa katoa me nga metric o te ao e whai hua ana mo enei tono.Ko te kōwae e whakaatu ana i te tahua tahua mo te pupuri i nga paerewa wa o te ao, e pai ana ki te hunga e rapu ana i te tino pai o te whakaaro.Ko tana huringa e whakarei ake ana i te kaha o enei punaha, te whakahohe i te tukatuka raraunga me te tātari, ka piki haere te hihiri hei whanaketanga.
