Dac8408FS: Datasheet, Pinout, Nga waahanga, me nga Tono

Ma tenei aratohu e whakamarama nga mea katoa e hiahia ana koe kia mohio koe mo te DAC8408F, he maramara iti engari ko te mea iti engari ko te mea iti engari ko te mea iti engari ko te whakarereke i nga tohu mamati ki nga taangata.Kei roto e wha nga kaata-a-ringa-ki-nga-ira) i roto i te kete kotahi, e pai ana ki te penapena i nga waahi ka whakaitihia nga waahanga ki te waahi.Ka ako koe mo ona ahuatanga, me pehea te mahi, he aha te mea e whakamahia ana, me pehea te hono atu me te whakamahere.Mena kei te mahi koe i nga kaupapa penei i nga taputapu whakamatautau, ko te Aunoa, nga punaha oro, ka awhina tenei aratohu ki a koe kia puta rawa atu i te DAC8408FS.

Pūtea kōrero

Dac8408fs Tuhinga

Te Dac8408fs, waahanga o te whanau Dac8408 mai i nga taputapu whakaingoa, he hoahoa hihiri i roto i te ao o te quad 8-bit e whakanui ana i nga kaitahuri mamati cmos.Kei roto i tenei whanau nga taputapu e whakarato ana i nga mahi nui ki nga waahanga e wha nga taapiri i roto i te kete 28-pine takitahi, ko te whakarite me te whai hua me te whai hua.Ko ia DAC te whakanui ake i tana ake urunga tohutoro me te kai urupare, te whakapiki i te tika me te mana whakahaere.Ko nga taputapu e haere mai ana me nga papa raraunga o runga e tautoko ana i nga mahi a te panui me te tuhi i nga mahi e taea ai te whakapai ake i nga mahi whakaihiihi ki te pupuri i te pono o te punaha.Ko nga ahuatanga o te raupapa DAC8408 kei roto i te ± 1/4 LSB Landarity Livity me te mahi monotinic e tau ana, me nga DAC kua tae ki roto i te 1%.Kei te miihini tenei raupapa mo te hototahi microprocesor me te tautoko i nga whakareatanga e wha-quadrant mo nga momo tātai.Ko te DAC8408 e whakahaere ana i runga i te toha +5 v, e pai ana mo nga tono kaha o te mana.I hangaia kia waiho hei arai i te aukati me te hototahi ki nga hononga TTL me te CMOS, te tuku i te waatea puta noa i nga papaaho rereke rereke.

Mena kei te rapu koe kia pai te whakahaere i o mahi, ka waiho i o whakahau umanga ki a maatau he nekehanga mohio.

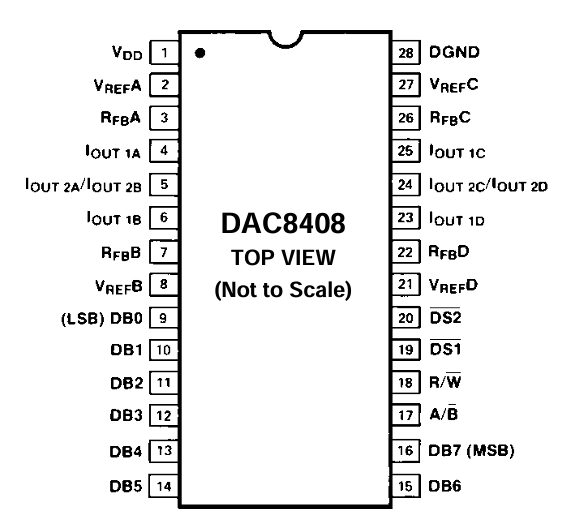

DAC8408FS whirihoranga PIN

Pine	Ingoa	Whakaaturanga
1	Vdd	Te tuku mana pai
2	KKāoreHe	Tohunga Tohunga Tohutoro A
3	RFbHe	Kaipupuri urupare a
4	AhauHaere kē 1A	DAC A Putanga Te putanga 1
5	AhauHaere kē 2a / iHaere kē 2b	DAC A / B Putanga o naianei 2
6	AhauHaere kē 1b	DAC B Putanga 1
7	RFbPē	Whakakotahi urupare B
8	KKāorePē	Tohunga Tohunga Tohutoro B
9	DB0 (LSB)	Raraunga Raraunga 0 (iti rawa atu)
10	DB1	Raraunga Raraunga 1
11	DB2	Raraunga Kōwhiringa 2
12	DB3	Puta Puta 3
13	DB4	Raraunga Raraunga 4
Rongo 14	DB5	Raraunga Raraunga 5
15	DB6	Raraunga Kōpae 6
16	DB7 (MSB)	Raraunga Raraunga 7 (te mea tino nui)
17	A / B	Wāhitau DAC (a, b ranei)
Ng 18	R / w	Panui / Panui Mana
19	DS1	Strabe Raraunga 1
20	DS2	Strobe Raraunga 2
21	KKāorePāt	Tohutoro Tohunga Whakauru D
22	RFbPāt	Kaipupuri urupare D
23	AhauHaere kē 1d	DAC D Putanga 1
24	AhauHaere kē 2c / iHaere kē 2D	DAC C / D Putanga o naianei 2
25	AhauHaere kē 1c	DAC C Putanga 1
26	RFbC	Kaipupuri urupare C
27	KKāoreC	Tohutoro Tohunga Whakauru C
28	Tā	Papa Mamati

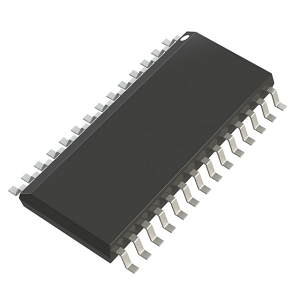

Dac8408Fs Tauira Tauira

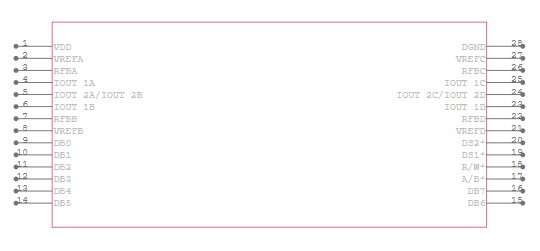

Tohu DAC8408FS

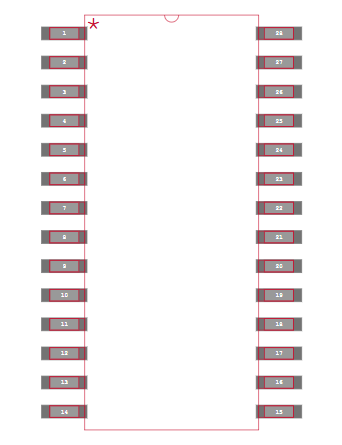

Dac8408fs tapuwae

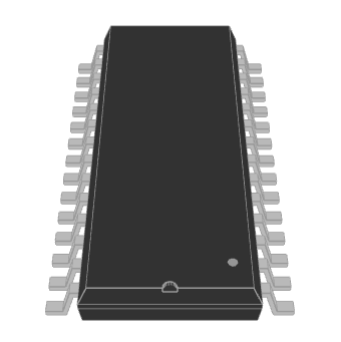

Dac8408FS tauira 3D

Dac8408FS Nga waahanga

• Te rahi me te mononity teitei: Ko te DAC8408FS e tuku ana i te raina tuuturu, e whakarite ana i te huringa o te kohanga i te putanga ka piki te pikinga o te uara whakauru.He pai tenei mahi mo nga tono e hiahia ana ki te whakahaere i te mana tika.Ko tana mahinga monotinic taurangi te tikanga ka mau tonu te putanga, ka huri ranei i te ahunga o te ahunga, te aukati i te whanonga kaore i te pai ki te whakawhiti i nga whakawhitinga.

• Tapeke dac: Ko ia o nga dacs e wha i roto i te DAC8408FS e tohu ana i roto i te 1% o tetahi.Ko tenei taumata teitei o te riterite e whakarite ana kia rite ki nga momo uaua katoa mo nga tono kua hiahiatia e nga puta ke te tika, penei i te whakaranu o te tae mo nga whakaaturanga ataata, i nga waahanga taapiri ranei.

• Te hototahi Microprocesor : Ko te DAC8408FS e whakaatu ana i tetahi tauranga InTL e 8-bit noa.Ma tenei whakariterite e taea ai te whakauru tika me nga miiharo rongonui pēnei i te 6800, 8080, 8085, a Z80, me te Z80, me te Whakahoahoa ngawari ki nga punaha amati.

• Panui / Tuhia te kaha: Ki nga tohu raraunga papaa e tautoko ana i nga panui me te tuhi i nga mahi ka tuhia nga raraunga kia tuhia ki tetahi o nga papaa e wha o nga DAC me te panui i muri.He nui te kaha o tenei kaha ki nga punaha e mahia ana i nga whakatikatika a-waa, i te tirotiro-whaiaro ranei, na te mea e taea ai te whakarereke i nga tātaritanga me te aro turuki i te kore e hiahia ana ki te tirotiro i nga waahanga taapiri.

• E wha nga whakareatanga: Tautoko i te whakareatanga e wha-quadrant, ka taea e te Dac8408F nga hapanga whakauru i te bipolar hei whakaputa i nga hiko pai me te kino.He pai tenei waahanga mo nga tono e hiahia ana ki te whakarereke, ki etahi atu mahinga ranei ka rereke te ahua o te tohu tohu, penei i te aukati oro, te mana whakahaere ranei.

• Te mahi kotahi-tohatoha: Ka whakahaerehia te taputapu i runga i te utu +5 v, e ngawari ana te whakahaere mana i roto i nga punaha taapiri me te whakaiti i te kohi mana.Ko tenei waahanga ka pai te DAC8408F mo nga taputapu whakahaere-i whakahaerehia, i etahi atu tono ranei he kaupapa matua.

• Te aukati-aukati: Ko te whakaparahako e pai ake ana i te Dac8408F e whakarite kia iti ake te ngoikore o te taputapu ki te pakaru i te ohorere o te nui o nga papaa.Ko tenei pakari e whakamahia ana i roto i nga taiao hiko kaha, i nga tono ranei e tika ana te rereketanga o te anga o te anga, na te mea ka whakarei ake te pono me te roa o te taputapu.

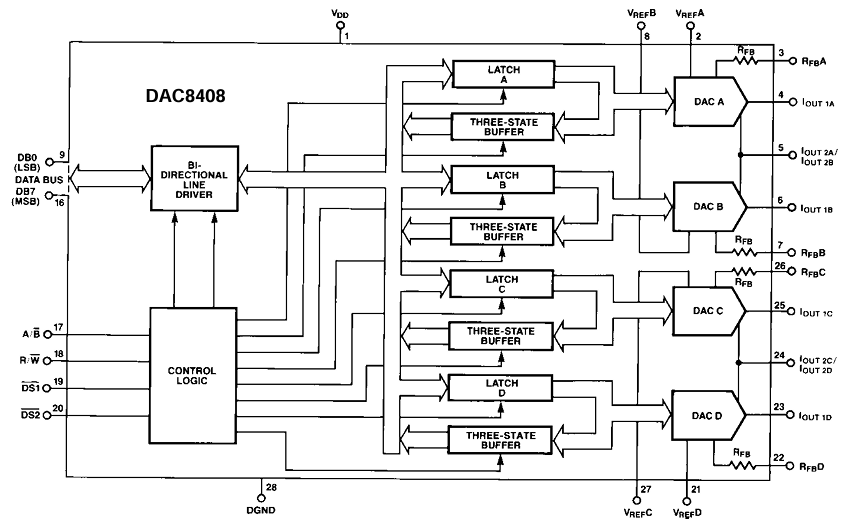

DAC8408FS poraka poraka

Te Dac8408fs Ko te quad 8-bit te maha o te kaitahuri-ki-te-a-ira-rite (DAC) i hangaia mo nga tono tere-tere.Kei roto i te raarangi poraka a roto e wha nga awa o te awa motuhake e wha ana i te D. Ko ia hongere kei roto i te lanch, e toru-kawanatanga.Ko nga raraunga a-mati te whakauru ma te pahi raraunga 8-bit (DB0 ki te DB7) i runga i te PIN 9.

Ko nga tohu e pupuri ana i nga raraunga whakauru mamati i mua i te hurihanga o te DAC, i te wa e taea ai e nga peene e toru nga whenua te wehe i nga raraunga, ki te huarahi ranei i runga i nga whenua arorau.Ko ia DAC e whiwhi ana i tana ake tohutoro whakaurua (VREF A-D), tuku i te whiu motuhake o nga tohu ingoa.Ko nga DCS te whakaputa i nga putanga o naianei (iout1 me te iout2 mo ia dac), ka taea te whakamahi rereke.E whakaratohia ana nga kaikorero urupare (R_FB) mo ia DAC hei awhina i te hurihanga o te putanga o te putanga, mo nga whirihoranga puoro ranei.Ka waihangahia te taputapu ma te V_DD (Pin 1) ka whakatauhia ma te DGND (Pin 28), kia tika te tuku i te mahi mamati mo te mahi mamati.Te nuinga, e whakaatu ana te hoahoa me pehea e tohua ai te raraunga whakaurunga ma te hurihuri ki nga putanga o te raarangi i raro i te mana o te wāhitau me te panui / tuhi tohu.

Whakatakotoranga DAC8408FS

Parapara	Tuhinga
Kaimahitaonga	Anulog Agoces Inc.
Whiu	Ngongo
Wahanga Mana	Neha kē
Tuhinga o mua	8
Te maha o te D / he kaitahuri	4
Te whakatau i te waa	250NS
Momo Putanga	O nāianei - kaore i kitea
Putanga rereketanga	Kāo
Atanga Raraunga	Whakarara
Momo tohutoro	Ā-waho
Ngaohiko - toha, tohe	5v
Ngaohiko - toha, mamati	5v
Inl / DNL (LSB)	± 0.5 (Max), ± 1 (Max)
Hoahoanga	R-2r
Pāmahana whakahaere	-40 ° C ~ 85 ° C
Paati / Take	28-Soki (0.295 ", 7.50mm whanui)
Ko te kete taputapu taputapu	28-SoC
Momo Momo	Maunga Matapihi
Tau hua hua	Dac8408

Dac8408FS Tono

Taputapu whakamātautau aunoa (kai)

Ko te DAC8408FS e whakamahia ana i roto i nga taputapu whakamatautau aunoa hei whakarite i nga taumata tino uaua hei whakamatautau i nga waahanga hiko me nga punaha.Ka arotakehia e ia nga waahanga o ia waahanga, he punaha ranei i raro i te whakamatautau mo te mahi mo nga paerewa kua tohua.Na roto i te tuku i nga whakaurunga taatai ​​e pa ana ki nga whakaurunga mamati, ka taea e te Dac8408F nga taiao whakamatautau aunoa me te whakamatautau.

Te Ahurangi Ahumahi

I roto i te Ahumoni Ahumahi, ko te Dac8408F ka huri i nga whakahau mamati ki nga tohu taatai ​​e tika ana kia whakahaere miihini me nga mahi whakahaere.Ka whakamahia tenei tono mo te pupuri i te tika me te whai hua ki nga raina hangahanga aunoa, kei reira te mana whakahaere o nga mahi miihini penei i te tere, te turanga, me te kaha e tika ana.

Pūnaha Microprocessor-Whakahaerehia nga punaha whakahaere

Ko te DAC8408F e taea ai te microprocess ki te whakahaere i nga tuhinga ingoa maha i te wa kotahi, i nga punaha matatini e hiahia ana ki te whakahaere i nga mahi rereke puta noa i nga momo huarahi.He pai tenei taumahinga i roto i nga tono mai i te whakauru raraunga maha-sensor ki te whakahaere kaiwhakaari, kei reira te whakatipuranga whakairi i nga waahanga me te whakauru i nga mahi me te whakauru.

Te Whakatikatika i nga Whakaputanga Whakahaumaru Whakahaere Whakahaerehia

Ko tenei tono ko te whakamahi i te DAC8408F ki te whakakore i te huringa o te reanga o nga mahi whakahaere i roto i nga hoahoa huri noa.He mea nui te whakatikatika o te hinu-ampset o te opp mo te whakaiti i te tohu tohu me te whakatairanga i te tino tohu o te tukatuka tohu.Ko te DAC8408FS e taea ai te whakakao i enei tohu ma te whakauru i nga whakaurunga, e whakarato ana i nga mahi pumau me te tika o nga waahanga taatai.

Te whakahaere tukatuka

Ko te DAC8408F e whakamahia ana i roto i nga punaha whakahaere tukatuka e aro turuki ana me te whakahaere i nga tikanga ahumahi.Ka hurihia e ia nga tohu mamati penei i te pāmahana e hiahiatia ana, te pehanga, te reiti rere ranei ki nga tohu nama.Ko enei tohu ka whakamahia hei whakatika i nga huanga whakahaere penei i nga raau me nga kiore, kia whakarite kia noho nga rereketanga o nga mahi ki roto i nga paepae kua whakaritea, te aro nui ki te mahi me te haumaru.

Tatūwhiti Mamati

I roto i nga punaha whakawhitiwhiti me nga taputapu oro, ko te Dac8408F he mahi mamati ma te whakatikatika i nga tohunga tohu e pa ana ki nga whakauru mamati.Ma tenei e whai mana ana te mana o te kaha o nga tohu whakaputa, me tuku mo te tuku tohu tohu me te urunga ki te whakawhitiwhiti korero me nga putanga ororongo pai ki nga punaha tukatuka oro.

DAC8408FS nga waahanga rite

• Dac84111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

• Dac83111111111111111111111111111111111111111111111111111

• Dac841111111111111111

DAC8408FS nga waahanga o te papatono

Kia mohio ki te whirihoranga PIN

I mua i te whakariterite i te Dac8408F, he mea nui kia maarama ki tana whirihoranga PIN.Ko te DAC he maha nga pine nui, tae atu ki nga whakaurunga raraunga (DB0-DB7) mo nga uara mamati, te whakahaere whakahaere (a / R / WKo te mohio ki te mahi o ia pine he mea nui mo te whakarite tika me te mahi.

Whakatu i te urunga tohutoro

Whakaahuatanga: Ko te DAC8408FS e hiahia ana ki te whaarangi tohutoro (VREF) hei whakarite i te tauine o te whakaputa ingoa.Ka taea e tenei waahanga Tohutoro te waahi mai i te 0 ki te ± 20 V. Hono he huringa tohutoro pumau ki te PIN vREF Pin hei whakarite kia tutuki i te waahanga huringa putanga.Ma tenei huringa ka whakatau i te whakaputanga nui o naianei mai i nga putanga DAC.

Whirihorahia nga tohu mana whakahaere

Whakaahuatanga: Ko nga tohu mana e whakamahia ana hei kowhiri i te wha o nga awa o DAC (A, B, C, D) he mahi kaha, ahakoa te DAC.Ko enei tohu ko te DS1, DS2 (maramara Whiriwhiria), A / B (Channel Tīpakohia), me R / W (Panui / Tuhipoka Tuhi).Ko te whakatakoto tika i enei tohu e tika ana kia rite ki te teepu whiriwhiri aratau i roto i te DAC8408FS Datasheet he mea nui mo te whakawhiti raraunga me te mahi.

Tuhia nga raraunga ki te DAC

I muri i te whakatakoto i nga tohu mana ki te kowhiri i te hongere DAC tika me te tuhi i te waa e whai ake nei, ko te whakauru mai i te 8 ki te FF i HexadeCimal) ki nga titi whakauru DB0-DB7.Te whakamahi i nga raraunga mamati ki nga whakaurunga raraunga, ka whakarite kia tika te whakarite ma te whakamahi tika i nga whakauru mana mo ia wahanga.Ko tenei mahi ka whakawhiti i te uara mamati ki roto i te rehita a roto o te DAC, ka huri ki te ngaohiko whakaingoa i te PIN putanga.

Tirohia te putanga ingoa

Ina tuhia nga raraunga ki te DAC, ka taea te ine i te putanga ingoa e tika ana i te titi iout o te awa DAC kua tohua.Me tirotirohia tenei putanga ki te hitori, te osciloscope ranei hei whakarite kia huri te DAC i te whakaurunga mamati ki te riipene taapiri tika, me rite ki te huringa tohutoro me te uara mamati.

A tapiti faahou mo etahi atu huarahi

Mena ka hiahia koe ki te whakarite i nga putanga mo nga awa maha, tukurua nga waahanga i runga ake nei mo ia hongere.Ko ia pouaka ka taea te whakatu motuhake me nga uara e pa ana ki te tuku mo te maha o nga whakaurunga ka whakamahia i te wa ano mo nga momo tono.

Dac8408Fs Nga painga

Taputapu Utu

Ko te DAC8408FS kei te whakauru i nga taara 8-bit ki roto i te kete 28-pine.Ko tenei hoahoa ahurei e whakakotahi ana i nga mahi maha i roto i te taputapu kotahi, te tuhi i nga hoahoa aratohu.He maha nga painga mai i nga waahanga whakaheke, ka whakaitihia te waahi poari e hiahiatia ana me te whakaiti i te utu o te punaha.Ko tenei whakaurunga ka whakarei ake i nga mahi riterite i waenga i nga awa DAC e tika ana ki nga tohu hiko e tika ana i roto i te hoahoa IC kotahi.

Te hototahi Microprocesor

He hototahi te taputapu ki nga paamu paerewa 8-bit paerewa penei i te 6800, 8080, 8085, me Z80.Ma tenei e whakarite te whakauru ki nga punaha mamati kaore e hiahiatia ana mo etahi atu taputapu taapiri, me te whakarereke ranei i nga raupaparorohiko raupaparorohiko.Ko te DAC8408F ka taea te whakaae tika i nga tohu mamati mai i enei kaitukatuka, e whakahaere ana i te waahanga hoahoa koreutu me te pai o te punaha.

Panui / Tuhia nga mahi me te mahara ki runga

Ko te whakauru ki nga papa raraunga o runga i te panui me te tuhi i nga mahi, ka taea e te DAC8408F nga whakahaere raraunga hihiri.Ma tenei kaha e tuhi ai nga raraunga hou ki nga DAC me te manatoko i nga raraunga e tautoko ana i nga tono kotahi me te tino tika, penei i nga punaha whakamatautau.

Te mahi kotahi-tohatoha

Ko te DAC8408F e whakahaere ana i runga i te supply +5 v, e ngawari ana ki te hoahoa tuku mana.He painga tenei ki nga punaha me te iti o te waahi, i nga tono kei hea te pupuri i te hoahoanga tuku kaha iti e hiahiatia ana.Ko te mahi kotahi-supply ka awhina i te whakaheke kaha me te kaha o nga take e pa ana ki te hono rua, penei i nga awangawanga me te awangawanga me te awangawanga.

Te kohi kaha iti

Ma te tuku i te waa noa o te 1.0 MA i te 25 ° C, ko te Dac8408FS he whiringa pai mo nga tono whai mana-whai mana.Ko tana kohi mana iti he pai mo nga taputapu hiko-hiko, nga taonga kawe, me etahi atu tono kei te noho te kaha o te koiora me te whakaheke i nga take waiariki.

Hoahoa Whakahaa-Taha

Ko te pai ake o te whakaekenga o te Dac8408F e whakarite ana he kaha ake te taputapu ki nga tiihi hiko ohorere, i nga waa ranei ka taea te pakaru.Te whakarei ake i te whakaputanga o te taputapu me te haumaru whakahaere, ka whakahekehia te hoahoa aukati-aukati i te mate o te waa me te tiaki.

Dac8408fs nga inenga iti

• Momo Pakihi: 28-arahi pai_w (whanui iti outline huri noa i te waahanga)

• Whanui tinana: Tata ki te 7.50 mm (0.295 inihi)

Dac8408fs kaihanga

Ko te DAC8408FS, he quad 8-bit e maha ana te hurihuri-ki-ano-a-ira (DAC), i hangaia e teNgaro Ngaro Inc. , he kaiarahi rongonui i roto i te umanga semiconductor.E mohiotia ana mo tana taatai ​​auaha, tohu-tohu, me te tukatuka tohu mamati (DSP), AnAlog Defections Inc.Ko te DAC8408FS he waahanga o to raatau raina hua nui, e whakaatu ana i to raatau whakapumautanga ki te kounga me te tino tika i te mara o nga waahanga hiko.

Wāhanga whakamutunga

Ko te DAC8408FS e tu ana hei otinga kaha me te taapiri mo te huri i nga tohu mamati ki nga whakaurunga o te waa puta noa i nga waahanga maha me te tino teitei.Ki nga waahanga penei i te panui / tuhi i nga raina raraunga, e wha nga whakarea, me te kaha o te whakaeke i roto i nga tono rereke, mai i te whakahaere whakahaere i te whakamaoratanga oro.Kei roto i tenei aratohu nga whakaritenga, me nga tikanga whakamahere, te whakarite i nga mohiotanga e hiahiatia ana hei whakauru i nga papatohu ki nga punaha mamati nui.
