Cycloconverter Whakamarama: Aratohu Maama mo te Mahi me te Whakamahinga

I roto i tenei tuhinga, ka ako koe he aha te kaihurihurihurihuri me pehea te huri tika i te hiko AC mai i tetahi auau ki tetahi atu me te kore e whakamahi i te atamira DC.Ka mohio koe me pehea te mahi, tae atu ki te whakahaere me te hanga i nga ahua ngaru ma te whakamahi i nga thyristors me nga tikanga whakawhiti.Kei te tuhinga hoki ona ahuatanga matua, momo, me nga waahanga matua.Hei te mutunga, ka kite koe kei hea e whakamahia ai nga kaihurihuri huritao me te take he mea nui ki roto i nga tono hiko teitei.

Putumōhio

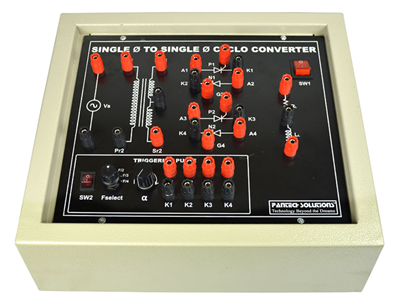

Whakaahua 1. Cycloconverter

He aha te Cycloconverter?

Ko te kaihurihurihuri he kaitahuri hiko AC-ki-AC tika e huri ana i te auau o te tuku AC urunga me te kore e whakamahi i te hononga DC takawaenga.Ka hurihia e ia te mana AC auau ki roto i te putanga AC taurangi-auau e tika ana mo nga whakaritenga kawenga motuhake.Ko tenei momo kaitahuri ka tukatuka tika i te ngaru whakauru ki te whakaputa i te putanga auau teitei ake ranei.Kei te whakamahia nuitia nga kaihurihuri hurihuri ki nga punaha e hiahia ana kia rere kee me te rereke tonu.He tino whai hua i roto i nga tono kaha-nui he mea nui te whakahaere auau.Ko te mahi matua o te hurihurihuri ko te whakarato i te mana AC i te waa e hiahiatia ana i te wa e mau tonu ana te tukutahi me te tuku whakauru.

Nga ahuatanga o te Cycloconverter

• Awhe Auautanga Huaputa whanui

Ka taea e nga Hurihurihuri te whakaputa iarere whakaputa he iti ake, teitei ake ranei i te auau whakauru.I roto i te nuinga o nga keehi, he tino iti iho te auau putanga, he iti iho i te kotahi hautoru o te auau whakauru.Ma tenei ngawari ka taea te whakahaere tika mo te mana AC ka tukuna ki nga kawenga.Ko te awhe auau ka taea te whakarite kia pai nga huringa huritao mo nga tono rereke-tere.

• Ngaru Putanga Kore-Sinusoidal

Ko te ahua ngaru whakaputa o te kaitahuri huritao ehara i te ngaru ngaru parakore engari he waahanga waahanga o te ngaru whakauru.Ko tenei ka hua mai i te momo ngaru e uru ana ki nga waahanga oro.Ko te kounga o te ngaru whakaputa ka whakawhirinaki ki te tika o te whakahaere me nga tauira whakawhiti.Ka hiahiatia he tātari taapiri hei whakapai ake i te maeneene o te ngaru.

• Ihirangi Harmonic Teitei

Ko nga kaihurihuri hurihuri ka whakaputa i te korikoritanga oro nui na te hanga ngaru.Ka taea e enei harmonika te pa ki te kawenga me te punaha tuku hiko.Ko te Harmonics ka nui ake te whakamahana, te haruru, me te whakaiti i te kaha o nga taputapu hiko.Ko te hoahoa punaha tika e hiahiatia ana hei whakaiti i o raatau paanga.

• Te Mana Whakahaere Mana Nui

Ka taea e nga Kaihurihurihuri te whakahaere i nga taumata hiko nui, kia pai ai mo nga tono ahumahi taumaha.Ka whakamahia i roto i nga punaha tauine megawatt e hiahiatia ana te huri hiko kaha.Ko te hoahoa e tautoko ana i nga whakatauranga o naianei me nga ngaohiko teitei.Ma tenei ka pono ratou mo te tono taiao hiko.

• Huringa Mana Tika

I te mea kaore nga kaihurihuri huritao e whakamahi i te waahi takawaenga DC, ka tukuna e ratou te whakawhiti hiko tika mai i te whakauru ki te whakaputa.Ma tenei ka whakaitihia te hiahia mo nga waahanga rokiroki hiko nui penei i nga kaitahuri, i nga whakaurunga ranei.Ko te kore o te hononga DC ka ngawari etahi ahuatanga o te hoahoa punaha.Ka taea hoki e ia te mahi tere-iti.

Cycloconverter Kaupapa Mahi

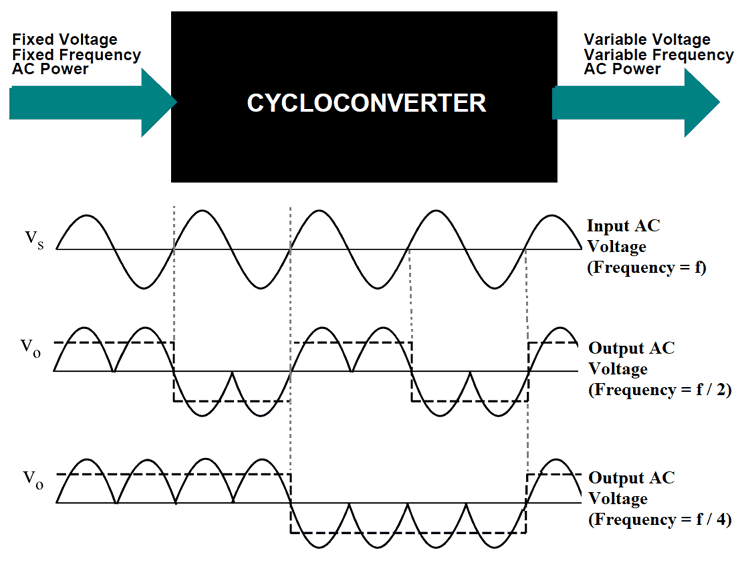

Whakaahua 2. Tikanga Mahi Hukahurihuri

1. Tukatuka Tukunga AC Input: Ka whiwhi te cycloconverter i te whakaurunga whakaurunga AC-auau, e mahi ana ko te ngaru puna mo te hurihanga.Ko tenei puka ngaru whakauru ka aro turuki tonu ki te whakatau i tona polarity ngaohiko inamata.Ka whakareri te punaha ki te tango i nga waahanga motuhake o tenei ahua ngaru mo te whakaputa whakaputa.Ko te tohu whakauru hei tohutoro turanga mo nga mahi whakawhiti katoa.Karekau he hurihanga DC takawaenga ka puta i tenei tukanga.

2. Te Huri Whakawhitinga Mana: Ka whakakorikoria nga Kaihuri i nga koki pupuhi tika hei whakahaere i te wa e rere ana te ia i roto i te iahiko.Ma te whakatikatika i enei koki pupuhi, ka tohua e te kaitahuri etahi waahanga motuhake o te ahua ngaru whakauru.Ko tenei tukunga whiriwhiri ka taea e etahi waahanga anake te whakawhiti ki te putanga.Ko te wa o te whakawhiti ka whakatau i te auau putanga whai hua.Me tika te whakahaere kia mau tonu te mahi.

3. Whiriwhiringa Ngaru Waahanga: Engari i te tuku i te ngaru whakauru katoa, ka whakakotahihia e te cycloconverter nga waahanga maha mai i nga huringa rereke.Kua whakaritea enei wahanga ki te hanga i tetahi ahua ngaru hou me te rereke rereke.Ko nga waahanga pai me nga waahanga kino ka tohua hei hanga i te tohu whakaputa.Ko te hua ngaru e tata ana ki te putanga AC e hiahiatia ana.Ka hangaia e tenei tukanga he ahua ngaru kua whakanekehia ranei.

4. Te Hanganga Auautanga Putanga: Ko te auau whakaputanga ka whakatauhia e te maha o nga huringa whakauru e whakamahia ana hei hanga i tetahi huringa whakaputa.Hei tauira, ko te whakakotahi i nga huringa whakauru maha ka taea te whakaputa i te auau putanga iti.Ko te kaitahuri ka totoro, ka kopiri ranei i te waa ngaru.Ma tenei ka taea te rereke o te auau maeneene me te kore e haukotia te rere hiko.Ka tukutahi tonu te putanga ki te tuku whakauru.

5. Hanganga Ngaru Tonu: Ka tukurua tonu e te kaihurihurihurihuri te kowhiringa me te mahi whakawhiti kia mau tonu ai te ngaru whakaputa.Ko te ngaohiko whakaputa e whai ana i te tauira whakahaere i runga i te raupapa pupuhi.Ma tenei ka whakarite kia whiwhi te kawenga i te tuku AC rite tonu i te waa e hiahiatia ana.Ka mahi te tukanga i roto i te waa me te iti o te whakaroa.Ko te pumau kei runga i te wa tika me te ruruku o nga taputapu whakawhiti.

Nga Momo Hurihurihuri

I runga i te Auautanga Putanga

Ka whakarōpūhia nga kaihurihurihuri i runga i te mea he teitei ake, he iti ake ranei te auau putanga i te auau whakauru.

1. Huringa-Up Cycloconverter

He momo kaitahuri AC-ki-AC e whakaputa ana i te auau putanga teitei ake i te auau whakauru.Ka whakanui ake i te auau ma te whakarereke i nga waahanga o te ngaru whakauru ki te hanga i nga huringa whakaputa poto ake.He iti noa iho te whakamahi i tenei momo na te mea he herenga mahi ki te whakatutuki i te whakaputanga auau teitei.Ko te kounga o te ngaru whakaputa ka hee ake i te pikinga o te auau.Ka piki ano te uaua o te whakahaere me nga iarere whakaputa teitei ake.Na enei herenga, he iti noa te whakamahi i nga kaihurihuri hurihanga hikoi ki nga punaha ahumahi.Ka whakamahia te nuinga mo nga kaupapa motuhake, whakamatautau ranei.

2. Huringa-Raro Cycloconverter

Ko te kaitahuri hurihanga-iho he kaitahuri e whakaputa ana i te auau putanga iti iho i te auau whakauru.Ka tutuki tenei ma te whakakotahi i nga huringa whakauru maha hei hanga i te huringa whakaputa kotahi.Ka whakamahia nuitia tenei momo na te mea e whakarato ana i te whakaputanga iti-auau-iti ka taea te whakahaere.He ngawari ake te whakahaere i te ahua ngaru ki te whakarite ki nga whirihoranga pikinga.Kei te whakamahia nga huringa huringa-whakaheke ki nga punaha hiko teitei.Ka tukuna e ratou he mahi pono mo nga tono e hiahia ana ki te whakahaere tere tere.Ko enei te momo tino whaihua me te whakamahi whanui.

I runga i te Aratau Mahi

Ka whakarōpūtia hoki nga kaihurihuri i runga i te rere o naianei i waenga i nga roopu kaitahuri.

1. Aukati Aratau Cycloconverters

Ko te kaitahuri huritao aratau aukati he momo ka whakahaere kotahi noa te roopu kaitahuri i te waa.Ko te tikanga ko te roopu pai, ko te roopu kino ranei kei te kaha, engari kaua e rua i te wa kotahi.Ko te roopu hohekore ka tino aukatihia kia kore ai e rere te ia.Ko tenei huarahi ka ngawari te hanganga iahiko katoa.Ka whakaitihia te hiahia mo etahi atu waahanga-whakaiti o naianei.Ko te whakawhiti i waenga i nga roopu ka ata whakahaere kia mau tonu ai te hanga putanga tika.Ka whakamahia te mahi aratau aukati na te ngawari o tana whakatinanatanga.

2. Hurihuri Hurihuri Hurihuri Naianei

Ko te kaihurihuri hurihanga o naianei he momo ka taea e nga roopu kaitahuri e rua te whakahaere i te wa kotahi.Ma tenei ka taea e ia te huri haere i waenga i nga roopu pai me nga roopu kino.Ka whakamahia he reactor ki te whakahaere me te whakaiti i te ia rere.Ma tenei whirihoranga ka ngawari ake te whakawhiti i waenga i nga ahuatanga kawe.Ka awhina i te pupuri i te rere o naianei i roto i te kawenga.Ka mahi te punaha me te whakapai ake i te haere tonutanga o te ngaru.Ka whakamahia nga momo o naianei ki roto i nga tono e hiahia ana kia u nga mahi whakaputa.

Cycloconverter Circuit me nga Waahanga

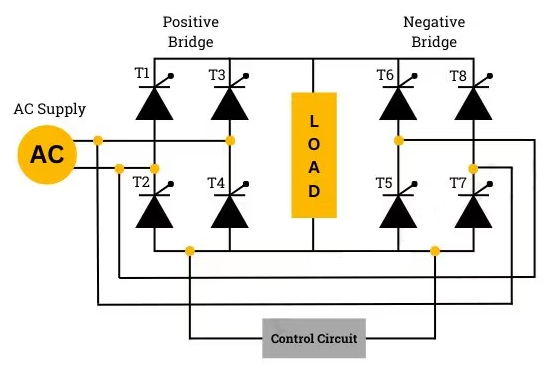

Whakaahua 3. Hurihiko Hurihurihuri

• Thyristors (SCRs)

Ka whakamahia e te ara iahiko nga thyristors maha kua whakaritea i roto i nga whirihoranga piriti mo te whakawhiti whakahaere.Ko enei taputapu semiconductor te mahi hei pana whakahaere hei whakahaere i te rere o naianei.Ka whakaohohia ia thyristor i nga wa motuhake hei hanga i te ahua ngaru whakaputa.Ka whakahaerehia e ratou nga ngaohiko teitei me nga taumata o naianei i roto i te punaha.

• Nga Piriti Hurihuri Pai me te Kino

Ko te ara iahiko e rua nga roopu piriti matua: nga kaitahuri pai me te kino.Kei ia roopu te kawenga mo te whakaputa i nga waahanga o te ahua ngaru whakaputa.Ko enei piriti e mahi rerekee, i te wa kotahi ranei i runga i te ahua.Ka hanga e ratou te hanganga matua o te cycloconverter.

• Porowhita Mana

Ko te ara iahiko mana e whakaputa nga pupuhi pupuhi mo nga thyristors i runga i te auau putanga e hiahiatia ana.Ka whakarite i te wa tika me te tukutahi me te tuku whakauru.Ka whakatauhia e te waeine whakahaere ko wai nga thyristors e whakahaere ana i nga wa katoa.Ka whai wāhi nui ki te pupuri i te mahi pūtahuri pūmau.

• Whakauru Whakarato AC

Ko te whakauru AC e whakarato ana i te ngaohiko puna mo te hurihanga.Ka tukuna e ia te kaha ka tukatuka tika ki te ahua ngaru whakaputa.Ko te whakaurunga he puna AC kotahi-waahanga, toru-waahanga ranei.Ko tana auau hei tohutoro mo te whakaputa whakaputa.

• Utaina

Ka hono te kawenga ki te putanga o te cycloconverter ka whiwhi i te mana AC kua hurihia.Ka taea te aukati, te whakauru, te nekeneke ranei i runga i te tono.Ko nga ahuatanga kawenga ka awe i te rere o naianei me te mahinga o te punaha.Ko te whakahoatanga tika ka pai te mahi.

Painga me te kino o Cycloconverter

Painga o Cycloconverter

• Te hurihanga tika AC-ki-AC kaore he hononga DC

• He pai mo nga tono kaha-nui

• Ka whakarato i te putanga auau iti maeneene

• Ka whakakorehia te hiahia mo nga waahanga rokiroki hiko nui

• He kaha ki te hapai i nga kawenga o naianei teitei

• Ka taea te whakahaere auau tonu

Te herenga o Cycloconverter

• He nui te paheketanga o te hauoro i roto i te putanga

• Te mana matatini me nga whakaritenga whakawhiti

• He iti te awhe auau whakaputa i roto i nga mahi

• Me hiahia nga waahanga nui me te nui

• He kino te take hiko i etahi ahuatanga

• Kua piki ake te utu me te uaua o te punaha

Nga tono a Cycloconverter

1. Nga Puku Motuka Ahumahi

Ko nga huringa huritao ka whakamahia hei whakahaere i nga motuka AC nui i roto i nga taiao ahumahi.Ka whakaratohia e ratou te putanga auau hei whakarite i te tere motuka.Ma tenei ka taea te mahi maeneene i raro i nga tikanga kawenga rereke.He mea nui i roto i nga tukanga e tika ana te whakahaere tere.

2. Nga Pūnaha Whakatairanga Hiko

I roto i nga punaha reriwe, ka whakamahia nga kaihurihuri huritao ki te tarai i nga motuka hikoi.Ka taea e ratou te whakahaere pai mo te tere motuka me te taipana.Ma tenei ka pai ake te whakatere me te mahi braking.E whakamahia nuitia ana i roto i nga locomotives hiko me nga punaha metro.

3.Mii Sima me nga Mii Tira

Ko nga umanga taumaha penei i te hanga sima me te hanga maitai e whakamahi ana i nga huringa huritao mo nga miihini hurihuri nui.Ko enei punaha e hiahia ana kia pumau te tere iti mahi i raro i nga kawenga teitei.Cycloconverters whakarite mahi pono i roto i nga ahuatanga kino.Ka tautoko ratou i nga tukanga ahumahi tonu.

4. Nga Pūnaha Whakatairanga Kaipuke

Ka whakamahia nga kaihurihuri huritao i roto i nga tono moana hei whakahaere i nga motuka hiko.Ka whakaratohia e ratou te mana auau rereke mo te whakahaere tere tere.Ma tenei ka pai ake te pai o te wahie me te whakahaere.He pai mo nga kaipuke nui me nga kaipuke o waho.

5. Nga mira hurihuri

Ka whakamahia e nga mira hurihuri nga kaihurihuri hurihuri hei whakahaere i te tere o nga roera.Ma tenei ka whakarite kia rite tonu te tukatuka rauemi me te kounga o nga hua.Ka taea e te punaha te whakatika tika o te tere hurihuri.Ka tautokohia e ia te mahi teitei, te iti-tere.

6. Taputapu Maina

I roto i nga mahi maina, ka whakamahia nga kaihurihuri ki te taraiwa i nga miihini taumaha penei i nga kuru me nga kaikawe.Ka whakaratohia e ratou te mana pono i raro i nga tikanga mahi tino nui.Ma tenei ka whakarite te mahi me te hua tonu.He pai rawa atu mo nga tono kaha-kaha, he pakari.

Cycloconverter vs Inverter

Ahuatanga	Hurihurihurihuri	Kaihurihuri
Momo Tahuri	Tika AC–AC (tahuri-taahiraa kotahi)	DC–AC (rua-waahanga: whakatika + inverter)
Takawaenga Tauranga	Kore he hononga DC (0 V pahi DC)	hono DC te tikanga 300–800 V (LV) ranei >1 kV (HV)
Auautanga Whakahaere	Putanga ≈ 0–30 Hz (te tikanga ≤ 0.3 × te auau whakauru)	Putanga ≈ 0–400 Hz (ahumahi), tae atu ki te kHz i roto i nga puku
Auautanga Putanga Awhe	He iti ki ~10–30% o te auau whakauru	0Hz ki te maha rau Hz (kei runga ake ranei)
Te Kounga Ngaru	THD te tikanga 20–40%	THD te tikanga <5% with PWM and filtering
Ihirangi Harmonic	Tino rangatira orotika-iti (5th, 7th, etc.)	Te auau teitei harmonics (he ngawari ake te tātari)
Te kaha	~85–92% (i arotauhia mo te mahi auau iti)	~90–98% i runga i te topology me te kawenga
Taumata Hiko	Ko te tikanga 1 MW ki> 50 MW nga punaha	Mai i <1 kW ki nga punaha maha-MW
Whakahaere Te matatini	Teitei (wahanga te whakahaere me nga thyristors maha)	Whakaōrite (PWM-based mana matihiko)
Rahi	Te tapuwae nui na te hurihanga/reactors	Kiato na te whakawhiti auau teitei
Whakawhiti Pūrere	SCR (thyristors), kua whakawhitihia te raina	IGBT/MOSFET, kua huri-whaiaro
Tere Whakautu	Puturi (e ti'aturi ana te auau-raina, tekau ms)	Tere (menemene ki te mitamano)
Te Mana Whakauru Tauwehe	He iti te tikanga (0.5–0.8 tomuri)	Teitei (0.9–0.99 me nga tikanga whakahaere)
Tikanga Nga tono	Nui nga motika tukutahi, nga mira hurihuri, te hikoi	VFDs, ka taea te whakahou pūngao, UPS, EV puku

Whakamutunga

Cycloconverters whakarato tika AC-ki-AC hurihanga auau, hanga ratou tino pai mo nga tono mana-tiketike e hiahia tika me te whakahaere tonu o te auau putanga.Ko ta raatau mahi e whakawhirinaki ana ki te whakawhiti whakahaere me te waahanga ngaru, e tautokohia ana e nga waahanga matua penei i te thyristors me nga piriti whakawhiti.Ahakoa e tuku ana i nga painga penei i te whakaputanga iti-auau pai me te whakahaere mana kaha, ka tukuna ano e ratou nga wero penei i te whakakorikori pai me nga whakaritenga whakahaere uaua.
