He pai ake te aratohu ki te R Transtor o te 2n3906

Ko te 2n3906 Travistor he kaiwhakaari PNP rongonui e whakamahia ana i roto i te whakakaha i nga waahanga ngawari me te whakawhiti i nga waahanga.Ko tenei aratohu e kapi ana i ona ahuatanga, te whakamahi, te tahora PIN, me nga tono whaitake hei awhina i a koe ki te mohio ki tana mahi ki nga kaupapa hiko.

Pūtea kōrero

Tuhinga o mua

Te 2n3906 Ko te kaiwhakaari a te PNP e whakamahia ana e pai ana ki te whakakaha i te kaha me te whakawhiti i nga mahi.I hoahoatia ki te hapai i nga taumata ngaohiko ngawari me nga waa iti, ka whakahaerehia e te kooti me te koki i waenga i nga whenua tuwhera me te kati i runga i te ngaohiko o te Pean.Ka whakatauhia te titi turanga, kei te noho a te Kaituku, ka tuku mai i te rere mai i te kaikorero ki te roopu.Ina tonohia te tohu ki te turanga, ka uru atu ki roto i te ahua whakamuri, ka aukati i te rere o naianei.

Ma te uara hua i waenga i te 110 me te 300, ka taea e tenei kaiwhakaari te kaha ki te whakakaha i nga tohu iti.Heoi, he rohe inaianei kei runga i tana kaikohi, na reira he pai ake mo nga tono kei reira nga whakaritenga o tenei wa i raro i te tau 200Ma.E rua nga ahuatanga whakahaere o te 2n3906: ko te kukume, kei reira te kaiwhakaari kei runga, ka taea te rere te rere o tenei wa, ka haea, kei te kore katoa i waenga i te kaiwhakaari me te roopu.Ko enei taonga ka whai kiko mo nga tono maha-kaupapa, ahakoa i roto i nga kaiwhakamaori taketake, i nga waahanga hurihuri ngawari ranei.

Tahora PIN mo te 2n3906 Transistor

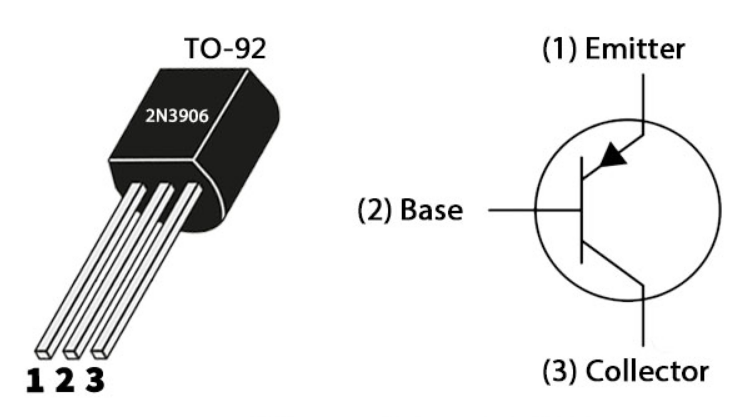

Whirihoranga PIN

PIN nama	Ingoa pin	Whakaaturanga
1	Whakamāori	Nga waipuke o naianei puta noa i te imitter
2	Tūranga	Te whakahaere i te biasting o te kaiwhiwhi
3	Kaitakāni	Nga rerenga o naianei i roto i te kaikohi

2n3906 Tauira CAD

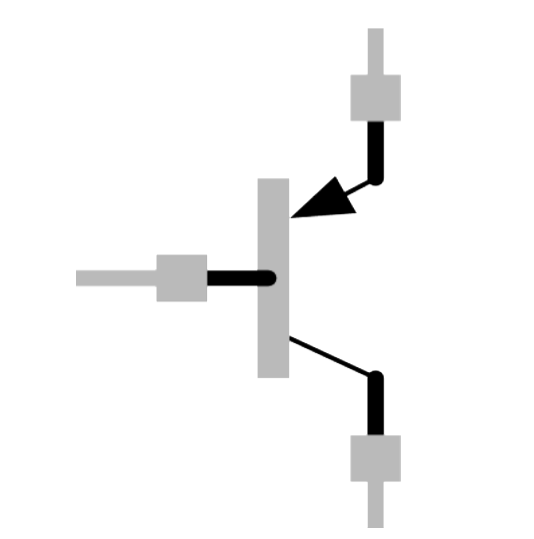

2n3906 tohu

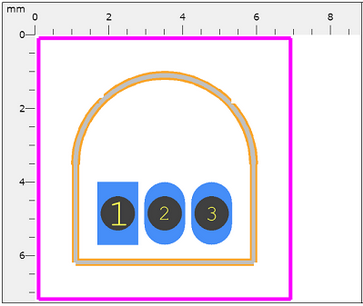

2n3906 tapuwae

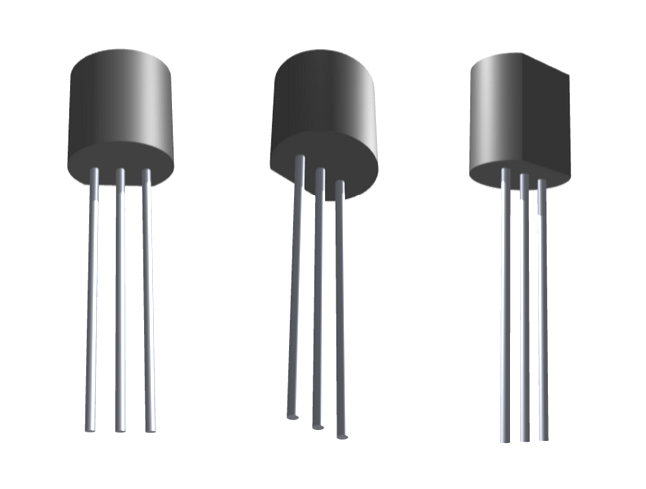

2n3906 3d tauira

Nga waahanga matua o te 10n3906 Transistor

Hoahoa PNP Transtistor

Ko te 2n3906 he kaiwhakaari pnp, ko te tikanga ka whakahaere i te waa i te wa o raro o te huringa o raro atu i te emitter.Ma tenei hoahoa e taea ai te whakahaere i nga rerenga o naianei i roto i nga waahanga hiko-iti e hiahiatia ana te momo poauau.

Te nui o te waa o te DC

Ma te whai hua o te DC (Hfe) tae atu ki te 300, ka taea e te 2n3906 te whakanui i nga waa tuuturu ki te whakaputa i nga kaikohi nui ake.Ko tenei waahanga e pai ana ki te tono tono mo nga tono e hiahiatia ana kia whakanuihia te tohu tohu.

Te whakahaere i naianei

Ka taea e te Kaituku te whakahaere i tetahi kohinga tonu o te tau 200Ma.Ma tenei kaha e taea ai te whakahaere i nga taputapu hiko-kore ki te mate, ki te hiahia ranei ki nga tikanga whakamaora, i te wa e toe ana i roto i tona waahanga haumaru.

Taputapu-turanga turanga

Ko te tikanga o te 5V o te 5V te tikanga ka taea e te 2n3906 te whakahaere i nga waahanga hiko, te mea e tika ana mo nga tono-ahuwhenua-iti kaore e pai te whakatikatika.

Whakatakotoria ki te kete-92

Kei te waatea te 2n3906 i roto i te kete ki te 92, he iti, he waatea hoki mo te whakamahi i nga papaa me nga waahanga taapiri.Ma tenei ka ngawari te whakauru ki nga kaupapa ka iti noa te waahi.

2n3906 Nga Taonga Whakawhitinga

Nga ahuatanga hangarau, nga ahuatanga, nga ahuatanga, me nga waahanga me nga whakaritenga whakarite o te semiconductor 2n3906bu.

Tuhinga	Parapara
Te mana koiora	Hohe (Whakahoutia Whakamutunga: 2 nga ra i mua)
Te wa nui o te wheketere	6 wiki
Maunga	Na roto i te kohao
Momo Momo	Na roto i te kohao
Paati / Take	Ki te 226-3, ki te 92-3 (ki te-226aa)
Tuhinga o mua	3
Taumaha	179mg
Nga rauemi a Transitistor	Kupu siliken
Kohikohi-emitter pakaru pakaru	40v
Te maha o nga waahanga	1
hakeni	100
Pāmahana whakahaere	-55 ° C ~ 150 ° C TJ
Whiu	Mōmona
Whakaputaina	2007
Waehere Jesd-609	e3
Waehere pbfree	āe
Wahanga Mana	Kakama
Taumata Maha Kore (MSL)	1 (mutunga kore)
Tuhinga o mua	3
Waehere Eccn	Taringa-
Whakamutu mutunga	Tin (sn)
Ngaohiko - tohu DC	-40v
Te wehenga mana Max	625mw
Tūnga kāpene	Raro
Te whakatauranga o naianei	-200AMA
Hohokitanga	250mhz
Tau waahanga	2n3906
Whirihoranga Huarahi	Kotahi
Te wehenga mana	625mw
Tono Tono	Hurihuri
Whiwhi i te hua bandwidth	250mhz
Momo Polarity / Channel	Pnp
Momo Transistor	Pnp
Ko te Komihana emitor Kohinga (VCOO)	40v
Ko te Kaipupuri Max	200Ma
DC Putanga o naianei (HFE) (min) @ ic, VCE	100 @ 10Ma 1V
Storation VCE (Max) @ ib, ic	400mv @ 5Ma, 50Ma
Te whakawhitinga whakawhiti	250mhz
Taputapu Papaa (VCBO)	-40v
Emitter turanga turanga (Vobo)	-5v
Tahuri i te wa-max (ton)	70NS
Tōroa	5.33mm
Roa	5.2mm
Whānui	4.19mm
Tae ki te svhc	No svhc
Whakapiki te radiation	Kāo
Te mana o te rohs	RoHS3
Ārahi	Ārahi

Nga tono porowhita o 2n3906

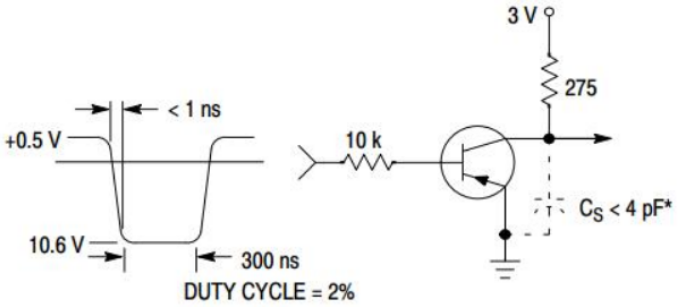

Te roa me te ara ake i te waa whakamatautau whakamātautau rite

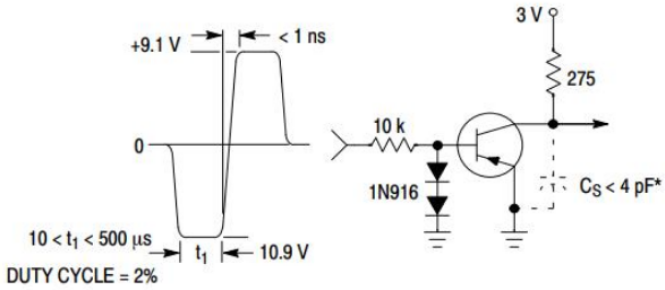

Te rokiroki me te hinga i te waa whakamatautau whakamātautau rite

Te Whakatika o te 2n3906 Transistor

Tau tauira	Kaimahitaonga	Whakaaturanga
2n3906d26z	Fairangi Seconductor Corporation	Siginal Bipolar Transsitor, 0.2a i (c), 40v v (Br) Tumuaki, 1-huānga, PNP, Silicon, To-92
2n3906d27Z27Z	Fairangi Seconductor Corporation	Siginal Bipolar Transsitor, 0.2a i (c), 40v v (Br) Tumuaki, 1-huānga, PNP, Silicon, To-92
2n3906rrmg	I runga semiconductor	Ko te Trantal Pnp Bipolar PNP Bipolar, To-92 40 v, 0.2 a, to-92 (ki te-226) 5.33mm te teitei o te tinana, 2000-Fnfld
2n3906rlra	Nga Hua SECICOndUCETORI	Siginal Bipolar Transsitor, 0.2a i (c), 40v v (Br) Tumuaki, 1-huānga, PNP, Silicon, To-92
2n3906Amo	NXP Siconductors	Transtistor 200 MA, 40 V, PNP, SI, Traftistor Tohu iti, To-92, BIP Ko te tohu iti noa iho
2n3906RLRPG	Rochester Electronics LLC	200Ma, 40V, PNP, SI, Transtor iti o te Transtal, To-92, Take 29-11, To-226, 3 Pin
2n3906g	Nga waahanga arumoni Micro	Siginal Bipolar Transsitor, 0.2a I (c), 40v v (Br) Tumuaki, 1-huānga, pnp, silicon, to-92, Paetahi Pakihi-3
2n3906T	I runga semiconductor	200 ma, 40 v PNP tohu iti bipolar junction twissitor, 2000-fnfld
2n390666	Zetex / Diodes Inc	Siginal Bipolal Transsitor, 0.2a i (c), 40v Br) Tumuaki, 1-huānga, pnp, silicon, te momo-92 te momo-92

Nga whiringa rereke mo te 2n3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• Tip127

• Tip42

Mahi o te 2n3906 i roto i te waahanga PNP

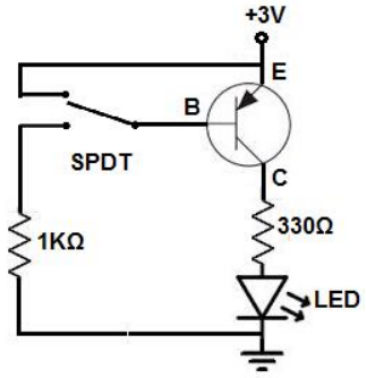

I roto i tetahi waahanga PNP taketake ma te whakamahi i te 2n3906, te tikanga e mahi ana te kaitoro i te mea he whakawhiti, he kaiwhakawhitiwhiti ranei.Hei whakahaere hei huringa, ka honoa te emmitter ki te puna ngaohiko pai, penei i te + 3V, i te wa e whakanohohia ana te huringa pana ki te turanga.Ma te paatene i kore e pai te rere, kaore he rere o te waa ki te turanga, te pupuri i te kaiwhiwhi i roto i te "i" te taunoa.Ka taea e tenei whirihoranga te rere o naianei ki te kaimau, te pupuri i tetahi waahanga hono honohono, penei i te kaiarahi.

Ka rukuhia te paatene, te huringa i te turanga ka nui ake i te kaupapa, ka aukati i te rere o te ao me te whakaputa i tetahi waahanga hono.Ko tenei tatūnga e whakaatu ana i te kaupapa matua o te transtartor pnp: kei te noho tonu i te "whenua i te waa e iti iho ana te anga anga o te turanga.I te wa e nui ake te huringa turanga, ka aukati i te rere o naianei, na reira ka huri i te huringa "atu."

Nga Whakamahi o 2n3906 Transsitor

Ko te 2n3906 e pa ana ki te whakawhiti me te mahi whakahihi.Ko tana hanganga ka pai mo te whakawhiti i te huringa nui-nui, te taumaha iti-o naianei, ina koa ka mahi ana i roto i tana rohe 200ME.Ka taea te whakamahi i nga waahanga porowhita, ka hiahiatia te whakamohonga iti-iti, ahakoa ko te tikanga nui ko te tikanga kaore i te pai mo te whakakaha-taumaha.Na te mea e tika ana ki te ahua o te PNP, he maha nga wa e hiahiatia ana nga whirihoranga-hurihuri, kia whai kiko mo nga momo tono-kaha, tae atu ki nga waahanga o te motuka.

He aratohu ki te whakahaere i te 2n3906 hei whakawhiti

Ko te whakahaere i te 2n3906 hei whakawhiti tika.I roto i te whirihoranga PNP paerewa, ko te Transsitor te tikanga "i te wa e pa ana te titi turanga.Ko tenei taunoa "i runga i" ka taea e te kawanatanga te rere mai i te kaikorero ki te kaiuru.Hei huri i te whakawhiti "atu," Ka whakamahia he puna ngaohiko ki te PIN o te turanga, e aukati i te rere mai i waenga i te kaupapa me te roopu.Ka awhina tenei hoahoa ki te whakahaere i nga taumaha iti me te kore e hiahiatia te whakarite.

Hei whakamarumaru i te kaiwhakaari i roto i te aratau whakawhiti, he mea noa ki te tuu i te arai i waenga i te turanga me te whakaurunga whakahaere, te whakamahi i te tātai RB = Vbe / IB.Ko tenei kaiwhakamaori e whakapumau i te rere o tenei wa ki te turanga turanga kei roto i nga rohe haumaru, hei aukati i te kino o te kaiwhiwhi.I te wa e whirihora ana me tenei punaha, ka taea e te 2n3906 te whakahaere i nga momo taputapu iti, penei i nga motuka iti, i nga ara ranei.

Nga waahanga me nga taapiri rite ki te 10n3906 Travistor

Ko nga waahanga kei te taha matau he tohu rite ki te semiconductor 2n3906bu.

Kaimahitaonga	2n39060	2n3906T	2n3906tfr
I runga semiconductor	Na roto i te kohao	Na roto i te kohao	Na roto i te kohao
Paati / Take	Ki te 226-3, ki te-92-3	Ki te 226-3, ki te 92-3 (ki te-226aa)	Ki te 226-3, ki te 92-3 (ki te-226aa)
Kohinga Kohinga B.	40 v	40 v	40 v
Max Coller Curr.	200 MA	200 MA	200 MA
Te whakawhitinga whakawhiti	250 mhz	250 mhz	250 mhz
Kohinga Komihana S.	-400 mv	-400 mv	-250 mv
Hfene Min	100	100	100
Max Power Donepa.	625 mw	625 mw	625 mw

Nga Tono o 2n3906 Transsitor

Te huri-iti-kaha

Ko te 2n3906 e whakamahia nuitia ana mo te whakawhiti i nga kawenga iti-a-waa.He mea pai mo nga waahanga ka hiahia koe ki te huringa pono e kore e nui te kaha, penei i nga Arrays, te mana whakahaere ngawari ranei.

Whakahaumanga Waitohu

Ko tana hua ngawari e taea ai te whakarite i nga tohu i roto i nga waahanga oro-kore-kaha me etahi atu huinga whakahihi iti.Ahakoa kaore e tika ana mo te whakarangatira-hiko nui, he mea tino pai mo te iti ake, nga tohu tohu rite tonu.

Iverter me Converter Converter

Ko te hoahoa PNP te mea e whai hua ana ki te 2n3906 i roto i nga porowhita me nga porowhita hurihuri, ina koa te mana o te ahunga whakamua.Ka taea te whakarite ki te whakawhiti i nga waa, te tautoko i nga mahi faafariutanga i roto i nga hoahoa whakahaere hiko ngawari.

Takirua takirua, rama rama ranei

Ka taea hoki te whakamahi i te Kaituku ki nga waahanga i hangaia ki nga rama rama, rama ranei.Ma te whakahaere i te rerenga o naianei i runga i te tohu whakauru, ka hangaia he hua o te Flasher ngawari, he whai hua ki nga rama tohu, tohu tohu ranei.

Nga Whiringa Tuarua Darlington

Mo nga tono e hiahiatia ana he hua teitei, ka taea te 2n3906 me tetahi atu kaiwhakaari i roto i te whirihoranga Darlington.Ko tenei tatūnga ka whakanui i te waa, ka taea te pei i nga taumaha nui ake i te wa e pupuri ana i nga mahi pai.

2n3906 nga momo kete

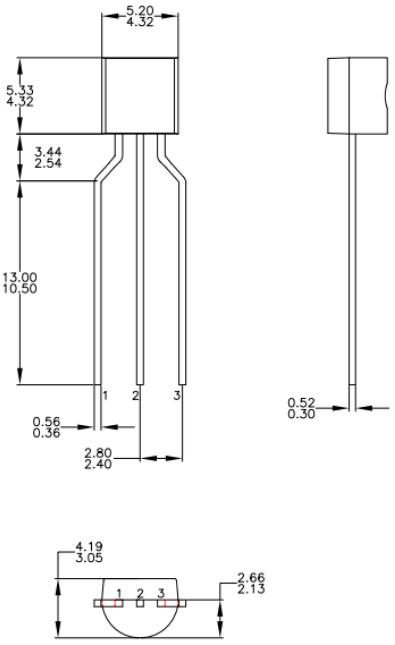

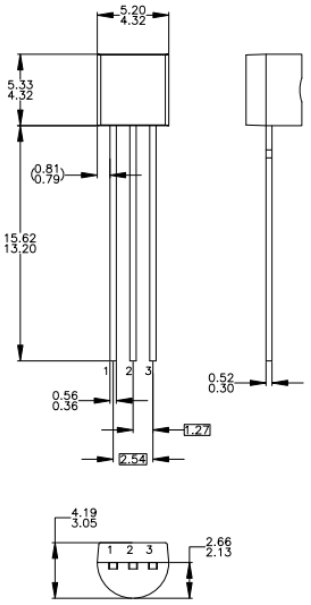

Ki te 92 (nui)

Ki te 92 (Ammo, rīpene, me te reel)

Tohu tohu mo te 2n3906 Travistor

Mo te kaiwhakanao o 2n3906

I runga i te semiconductor, he kaiwhakanao rongonui, e aro ana ki te whakarato i te mana whakahaere me te whakataunga tohu tohu.Ko o raatau hua, tae atu ki te 2n3906, kua hoahoatia hei whakatutuki i nga hiahia o te whānuitanga o nga tono, mai i te aunoa me te whakawhitiwhiti korero ki te rorohiko, nga miihini kaihoko, me nga punaha umanga.E mohiotia ana mo o raatau mahi hou me o raatau whakapumautanga ki te kounga, i runga i te semimonductor e tuku ana i nga waahanga e whakamahia ana e nga miihini me nga kaihoahoa o te ao ki te hanga rongoa whai hua, whai huatanga.Ko ta raatau arotahi ki te kaha kaha ka awhina i nga kaupapa whakahoahoa taiao me te kaha ki te whakaora i nga ahumahi maha.
