He Aratohu Whakaoti mo te Optocouplers mo nga Kaimatau

I te wa e mahi ana koe me nga hiko hiko, he maha tonu nga wa e hiahia ana koe ki te whakawhiti tohu i te wa e noho wehe ana nga waahanga.Ko tenei tuhinga e whakamarama ana he aha te optocoupler, me pehea te mahi ma te whakamahi marama, me nga waahanga kei roto.Ka ako ano koe mo tana tohu, whirihoranga titi, momo rereke, me nga korero matua.I tua atu, ka hipokina e ia ona painga, herenga, whakamahi noa, me te pehea e whakataurite ai ki nga relay me nga huringa.

Putumōhio

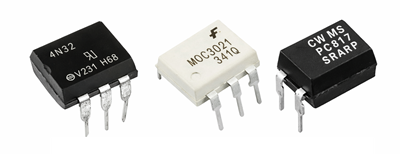

Whakaahua 1. Optocoupler

He aha te Optocoupler?

Ko te optocoupler, e kiia ana ko te opto-isolator, he waahanga hiko e whakamahia ana hei whakawhiti i nga tohu i waenga i nga iahiko e rua i te wa e noho taratahi ana.Ka whakamahia te marama ki te whakawhiti korero, ka aukati i te hononga hiko tika i waenga i nga taha whakauru me nga taha whakaputa.Ka awhina tenei wehenga ki te whakamarumaru i nga waahanga tairongo mai i nga koikoi ngaohiko, te haruru, me nga koropiko whenua.Ka whakamahia nuitia nga Optocoupler ki nga hikohiko hiko, nga punaha whakahaere, me nga atanga korero.

Ko te kaupapa matua o te optocoupler ko te whakarite i te haumaru me te tohu pono i roto i nga hoahoa hiko.Ma te wehewehe i nga iahiko ngaohiko teitei me te iti-ngaohiko, ka whakaitihia te tupono o te kino me te pokanoa.Ka whakapai ake ano i te pono o te punaha ma te aukati i te rere o naianei i waenga iahiko.I roto i te hoahoa PCB hou, he pai nga optocoupler mo te whakatutuki i te tuku tohu haumaru me te pumau.

Hanganga o te Optocoupler

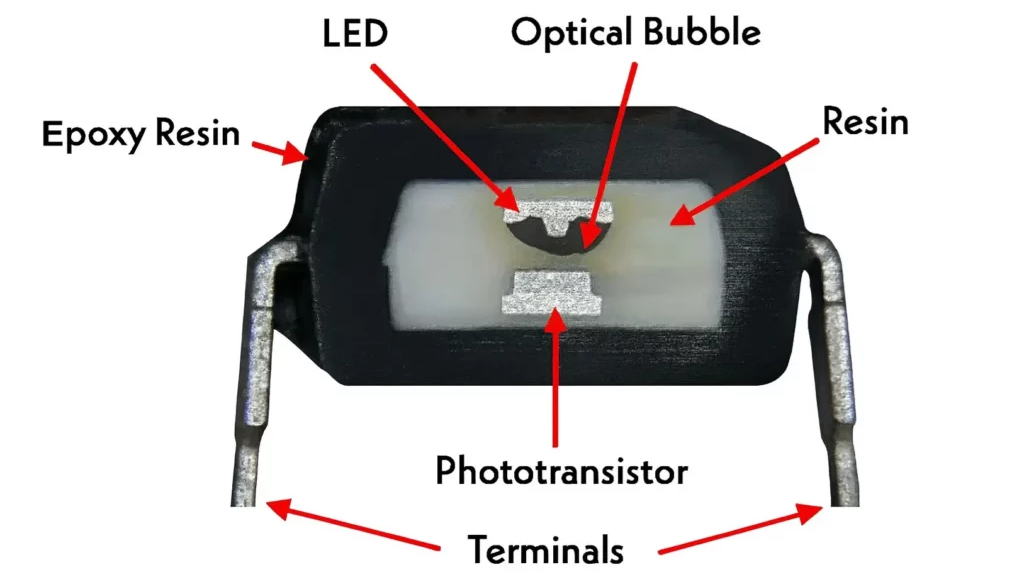

Whakaahua 2. Hanganga Roto o te Optocoupler

• LED (Right Emitting Diode)

Ko te LED te waahanga whakauru-taha e whakaputa marama ina rere ana te naianei.I te nuinga o te wa ka mahia mai i nga mea hikoi-whakamaramatanga infrared mo te whakawhiti tohu pai.Kua tuuhia te LED ki te anga tika ki te kaitirotiro whakaahua i roto i te kete.Ko tana mahi nui ko te huri i nga tohu whakauru hiko ki te hiko marama.

• Kaiwhakaahua (Whakaahua)

Ka whakanohoia te phototransistor ki te taha whakaputa me te kite i te rama e tukuna ana e te LED.Ka hurihia te rama kua riro hei tohu hiko.He tairongo tenei waahanga ki te kaha marama, e whakahaere ana i tana whanonga whakaputa.Kei te whakamahia nuitia na te pai o te toenga o te tairongo me te ngawari.

• Mirumiru Optical / Ara Marama

Ko te mokowā whatu i waenganui i te LED me te photodetector ka taea e te marama te haere me te kore he hononga hiko.Ko tenei rohe ka whakarite kia oti te wehe hiko i waenga i nga taha e rua.Kua āta hangaia hei whakanui i te pai o te tuku marama.Ko te huarahi maamaa ka awhina i te pupuri i te whakawhiti tohu pono me te tika.

• Resin Epoxy (Whakakapi)

Ko nga waahanga o roto ka kapi ki te kapia epoxy hei tiaki i a raatau mai i te makuku, te puehu, me te kino o te miihini.Ka awhina ano hoki tenei rauemi ki te pupuri i te maamaatanga mo te tuku marama.Ka whakaratohia e ia te hanganga hanganga ki te taputapu.Ko te resin te whakarite i te pono mo te wa roa i roto i nga taiao rereke.

• Nga Kapeka (Pina)

Ka whakaratohia e nga tauranga nga hononga hiko o waho ki nga taha whakauru me nga taha whakaputa.Ko ia titi ka tohua mo te whakaurunga LED, te whakaputa whakaahua ranei.Kua whakaritea kia mau tonu te mokowhiti mokowhiti.Ka taea e enei titi te whakauru ngawari ki nga waahanga PCB.

Me pehea te mahi a te Optocoupler?

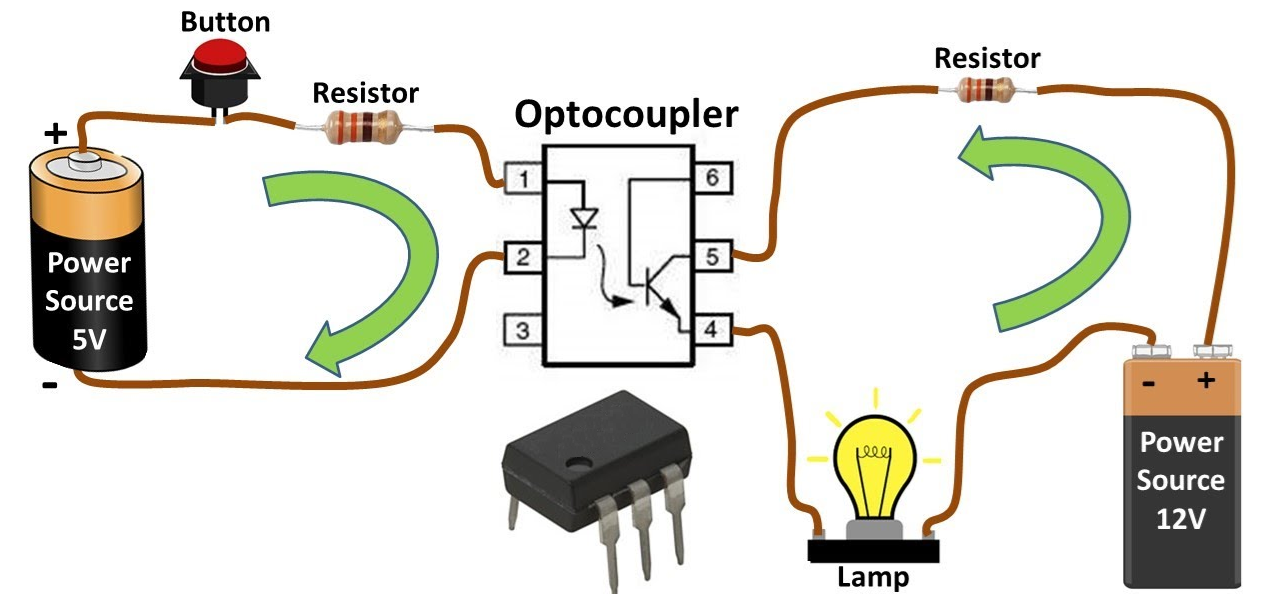

Whakaahua 3. Kaupapa Mahi Optocoupler

Ka mahi te optocoupler ma te huri i te tohu hiko ki te marama ka hoki ano ki te tohu hiko.Ka tukuna he ngaohiko ki te taha whakauru, ka rere te naianei i roto i te LED, ka puta te marama.Ka haere tenei rama puta noa i te aputa o roto kaore he hononga hiko tika.Ko te nui o te marama ka puta i runga i te kaha tohu whakauru.Ma tenei mahi e whakarite te whakawhiti tohu haumaru i waenga i nga iahiko taratahi.

I te taha whakaputa, ka rongo te kaitirotiro whakaahua i te marama e tau mai ana, ka whakautu ma te whakaputa tohu hiko e rite ana.Ka taea e tenei tohu whakaputa te whakahaere i tetahi atu ara iahiko, penei i te huri i te uta, te tuku raraunga arorau ranei.Na te mea he whatu te hononga kaore i te hiko, kaore e taea e te haruru me te ngaohiko teitei te puta.Ma tenei ka pai te optocoupler mo te whakamarumaru me te wehe tohu.He maamaa te mahinga katoa, he pono, he whanui te whakamahi i nga punaha hiko.

Tohu Optocoupler me te Whirihoranga Pin

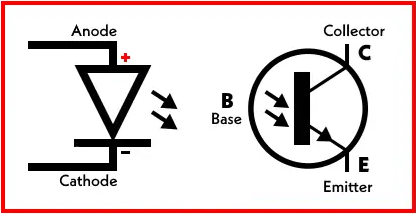

Whakaatu 4. Tohu Optocoupler me te Whirihoranga Pin

Pin No.	Ingoa Pin	Mahi
1	Anode (A)	Ka whiwhi ngaohiko whakauru pai mo te LED
2	Cathode (K)	Ka whakaoti i te ara iahiko whakauru arahina
3	NC (Kao Hononga)	Ehara i roto hono, kua rahuitia, kua kore ranei e whakamahia
4	Kaituku (E)	tauranga putanga o phototransistor
5	Kaikohi (C)	Putanga matua tauranga whakahaere
6	Turanga (B)	Mana whiriwhiri o te whiwhi phototransistor

Nga momo Optocouplers

Ka whakarōpūhia nga Optocoupler i runga i te momo taputapu whakaputa e whakamahia ana mo te rapu tohu.

Phototransistor Optocoupler

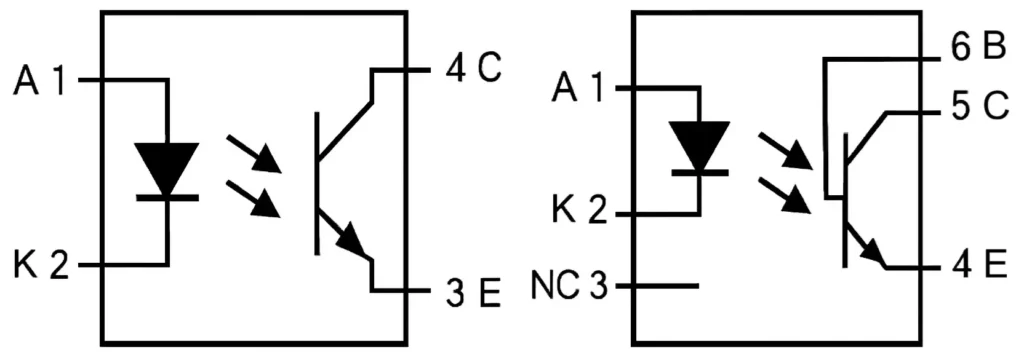

Whakaahua 5. Phototransistor Optocoupler

Ko te phototransistor optocoupler he momo optocoupler e whakamahi ana i te phototransistor hei taputapu whakaputa.Ka huri te marama mai i te LED o roto ki te tohu whakaputa hiko.Ko te phototransistor te mahi ano he pana ka huri i te wa e marama ana.Ka whakamahia nuitia tenei momo na te mea he pai te maarama me te hoahoa ara iahiko ngawari.E tika ana mo te tohu tohu-whanui me nga mahi whakawhiti.Ko te hanganga e whakaatu ana i te LED e hono ana me te transistor i roto i te kete.Na tona toenga o te tere me te whiwhi, ka whakamahia i roto i te atanga microcontroller me nga iahiko mana iti.

Optocoupler Photodiode

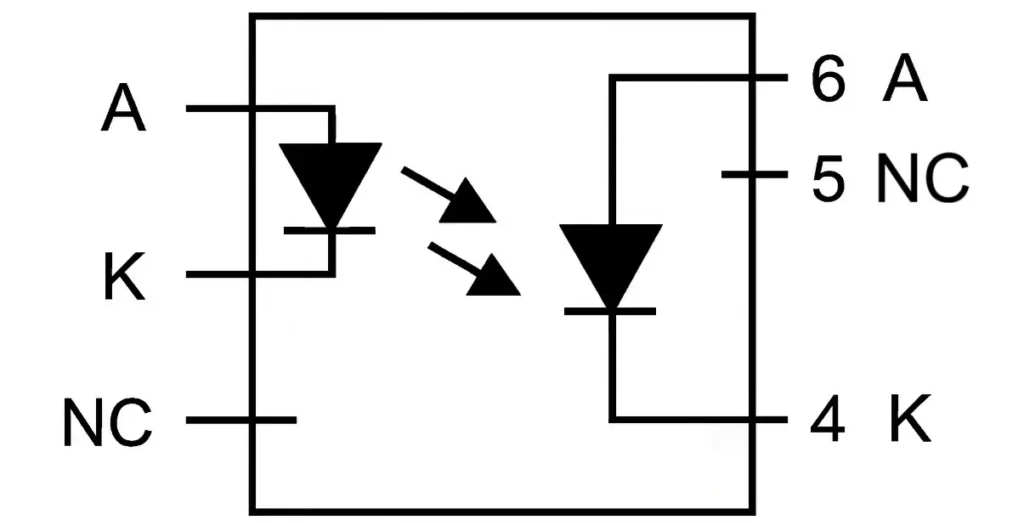

Whakaahua 6. Photodiode Optocoupler

Ka whakamahia e te optocoupler photodiode he photodiode hei huānga rongo putanga.Ka huri i te marama taumai ki te naianei me te wa whakautu tere.I hangaia tenei momo mo te tuku tohu tere tere me nga tono wa tika.Ka tere te tauhohenga o te photodiode ki nga huringa marama, he pai mo nga tohu whakawhitiwhiti mamati.I te nuinga o te waa me whakakaha ake mo nga tohu whakaputa kaha ake.Ko te whakatakotoranga o roto e whakaatu ana i tetahi diode e hono ana ki te puna marama.Ko tana painga nui ko te tere atu i te nui o te hua whakaputa.

Whakaahua-Triac Optocoupler

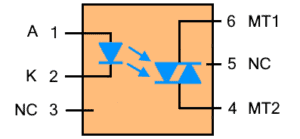

Whakaahua 7. Whakaahua-Triac Optocoupler

Ko te optocoupler whakaahua-triac he optocoupler e whakamahi ana i te triac hei taputapu whakaputa mo te mana AC.Ka huri i nga tohu marama ki te mahi whakawhiti mo nga kawenga o naianei.Ka whakahohehia te LED o roto, ka whakaohohia te triac ki te whakahaere i te waa.Ma tenei ka taea e ia te whakahaere i nga taputapu penei i nga rama, nga motuka, me nga whakamahana.Ko te hanganga e whakaatu ana i te puna marama e taraiwa ana i te wahanga putanga triac.Kei te whakamahia nuitia i roto i te whakawhiti AC me nga tono whakamarumaru.He mea nui tenei momo mo te wehe iahiko mana ngaohiko iti mai i nga punaha AC ngaohiko teitei.

Photodarlington Optocoupler

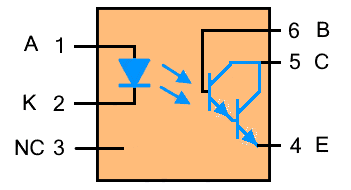

Whakaahua 8. Photodarlington Optocoupler

Ka whakamahia e te optocoupler photodarlington he takirua transistor Darlington hei taputapu whakaputa.He nui ake te whiwhinga o naianei ka whakaritea ki te phototransistor paerewa.Ma tenei ka taea e ia te whakanui i nga tohu marama ngoikore ki nga putanga hiko kaha ake.Ko te whirihoranga o roto e whakaatu ana i nga transistors e rua e hono ana hei whakanui ake i te tairongo.He whai hua i roto i nga tono e hiahiatia ana kia teitei ake te putanga o naianei.Heoi, he puhoi ake te mahi i nga momo phototransistor taketake.Ka whakamahia tenei hoahoa ki te whakanui i nga tohu me nga waahanga whakahaere.

Whakaahua-SCR Optocoupler

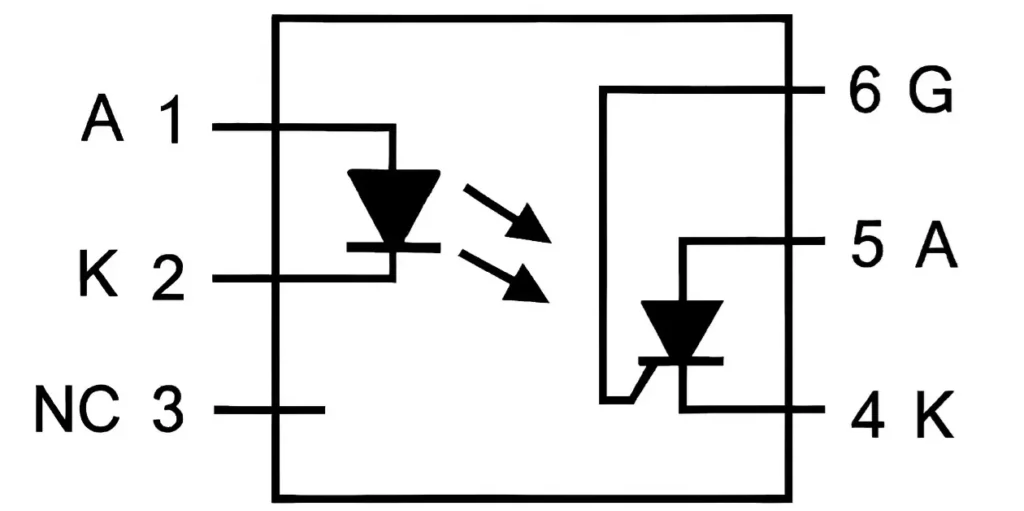

Whakaahua 9. Whakaahua-SCR Optocoupler

Ka whakamahia e te optocoupler whakaahua-SCR he kaiwhakatikatika-a-silicon (SCR) hei taputapu whakaputa.Ka huri te marama ki te mahi huri hiko.I te wa e pa ana te rama, ka noho tonu te SCR kia taka ra ano te ia ki raro i tetahi taumata.Ma tenei ka pai mo te whakatikatika me te mana hiko.Ko te hanganga o roto e whakaatu ana i tetahi huānga SCR kua peia te marama.Kei te whakamahia nuitia i roto i nga waahi whakaoho me te whakamarumaru.He pai tenei momo mo nga tono e hiahia ana kia mau tonu te whanonga whakawhiti.

Nga korero mo te Optocoupler

Tawhā	Awhe Angamaheni / Uara
Whakawhiti o naianei ōwehenga (CTR)	50% ki te 600% (i IF = 5 mA)
Wehenga Ngaohiko	2.5 kV ki te 5 kV RMS
Ngaohiko Whakamua (LED)	1.1 V ki te 1.4 V
Naianei Whakamua (KI)	5 mA ki te 20 mA (te teitei ki te 50 mA)
Putanga o naianei	1 mA ki te 50 mA
Tere Whakawhiti	3 µs ki te 20 µs
Whakatika Time	2 µs ki te 10 µs
Wā Hinga	2 µs ki te 15 µs
Whakatairanga Whakaroa	2 µs ki te 15 µs
Mana Te tohanga	70 mW ki te 200 mW
Te Waahi Mahi	-40°C ki te +85°C
Rokiroki Te pāmahana	-55°C ki +125°C
Whakauru Te kaha	30 pF ki te 100 pF
Putanga Te kaha	5 pF ki te 15 pF
Wehenga Ātete	≥ 10⁹ Ω (te tikanga 10¹¹ Ω)

Nga painga me nga kino o nga Optocouplers

Painga o Optocouplers

• Ka whakarato i te wehenga hiko kaha

• Ka parea iahiko mai i nga koikoi teitei

• Ka whakaiti i te haruru hiko me te pokanoa

• Kiato me te ngawari ki te whakauru

• Kaore he kakahu miihini, he waahanga neke ranei

• Te whakapai ake i te haumaru me te pono o te punaha

Te here o nga Optocouplers

• He iti te kaha whakahaere o naianei

• He puhoi ake i nga hononga hiko tika

• He rereke te CTR ki te pāmahana me te koroheketanga

• Me whai mana whakauru tika

• Kaore e tika ana mo nga uta mana tino tiketike

• Me whakakaha ake pea te tohu putanga

Nga tono noa o nga Optocouplers

Ko nga Optocouplers e whakamahia nuitia ana i roto i nga punaha hiko e hiahiatia ana te wehe me te mana tohu.

1. Mahinga Mana Mana

Ka whakamahia nga Optocoupler ki te huri i nga taputapu hiko ki te wehe i nga waahanga ngaohiko teitei me nga waahanga iti.Ka awhina ratou ki te whakarite i nga ngaohiko whakaputa me te pupuri i te haumaru.Ma tenei ka aukati i te kino ki te whakahaere iahiko.Ka whakarite hoki i te mahi pumau i roto i nga punaha whakawhiti hiko.

2. Atanga Microcontroller

Ka taea e nga microcontrollers te taunekeneke haumaru me nga taputapu ngaohiko teitei.Ma tenei ka tiaki i nga iahiko arorau tairongo mai i te ahotea hiko.Ka whakarite hoki i nga korero tohu pono.Ka whakamahia nga Optocoupler ki nga punaha whakauru.

3. AC Uta Whakawhiti

Ko nga Optocoupler te whakahaere i nga taputapu AC penei i nga rama me nga motuka.Ka whakaratohia he wehenga haumaru i waenga i nga tohu mana me nga hiko hiko.Ma tenei ka pai ake te haumaru me te pumau o te punaha.He maha nga wa e whakamahia ana i roto i te miihini kaainga me te whakahaere ahumahi.

4. Waitohu Waitohu i te Whakawhitiwhiti

Ka wehea e ratou nga raina korero kia kore ai e pokanoa te ngangau.Ma tenei ka pai ake te marama o te tohu me te tika o nga raraunga.He whai hua i roto i nga punaha whakawhitiwhiti ahumahi.Ka awhina te wehenga kia mau tonu te tuku raraunga.

5. Motuka Mana Whakahaere

Ka whakamahia nga Optocouplers i roto i nga taraiwa motuka hei wehe i nga waahanga mana me te hiko.Ma tenei ka tiaki i nga hikohiko whakahaere mai i nga koikoi ngaohiko.Ka pai ake hoki te pono o te punaha.E whakamahia nuitia ana i roto i nga punaha aunoa.

6. Haumaru Taputapu Hauora

Ka whakarite ratou i te haumaru o te manawanui ma te wehe i nga waahi tairongo.Ma tenei ka aukati i te rerenga hiko me nga tupono.He whai hua nga Optocoupler ki nga taputapu tohu rongoa.Ka awhina ratou ki te whakatutuki i nga paerewa haumaru tino.

Optocoupler vs Relay vs Transformer

Ngā āhuatanga	Optocoupler	Rerei	Kaihurihuri
Wehenga Ngaohiko	2.5–5 kV RMS	1–10 kV (whakapā āputa)	2–15 kV RMS
Tikanga Whakawhiti	LED + kaitirotiro whakaahua	Hikohiko hoapā	aukume whakaurunga
Tere Whakawhiti	1–20 µs	5–15 ms	Kaore he whakawhiti (tonu)
Rahi tinana	~4–10 mm (DIP/SMD)	~10–40 mm	~20–100 mm
Haruru Mahi	0 dB (wahangū)	40–60 dB (pāwhiri tangi)	0 dB (wahangū)
Te ora	>100,000 haora	10⁵–10⁷ huringa	>100,000 haora
Raukaha Uta	10–50 mA angamaheni	1–30 A	0.1–1000+ VA
Whakauru Whakaritenga	5–20 mA (LED puku)	5–24 V pōkai, 10–100 mA	whakauru ngaohiko AC
Putanga Te kaha	Tohu iti-kaha	Te mana teitei whakawhiti	ngaohiko AC whakawhiti
Te tiaki	Karekau	Whakapaa kakahu whakakapinga	Karekau
Te kaha	70–90%	80–90%	90–98%
EMI Matenga	>10 kV/µs CMTI	Whakaōrite	Teitei (e whakawhirinaki ana ki hoahoa)
Whakawhiti Auautanga	Tae atu ki te 100 kHz	<100 Hz	50–60 Hz angamaheni
Puhi Whakamahi Angamaheni	Waitohu wehe, atanga arorau	Mana mana, te huri i nga kawenga	Ngaohiko hurihanga, wehe

Whakamutunga

Ko nga Optocouplers he mahi nui ki te hoahoa hiko ma te whakarato i te wehenga hiko, te whakaiti i te haruru, me te tiaki i nga iahiko tairongo mai i te ngaohiko teitei.Ko ta raatau mahi e whakawhirinaki ana ki tetahi taputapu whakaputa a-roto me te rama-rama, me nga momo rereke e waatea ana mo te whakawhiti, te wehe tohu, te whakanui, me te mana AC.Ko nga mea nui o te mahi, nga painga, me nga herenga me whai whakaaro ina whiriwhiria te optocoupler tika mo te ara iahiko.Na to raatau haumaru, te rahi kiato, me te pono, ka whakamahia nuitia i roto i nga taputapu hiko, nga punaha whakahaere, nga hononga whakawhitiwhiti korero, nga taraiwa motuka, me nga taputapu rongoa.
