Cathode Ray Oscilloscope (Cro): Te mahi, nga momo, me nga tono

Ka whakamāramahia e tenei aratohu he aha te cathode catcilloscope (Cro) me pehea te awhina i a koe ki te kite i nga tohu hiko i a raatau e huri ana i te waa.E whakaatu ana he pehea te mahi a te cro ki roto.Ka ako koe me pehea te huri o te cro i nga tohu kaore e kitea ki nga ngaru e kitea ana puta noa i te mata.Ka korero ano hoki te aratohu mo nga huarahi rereke ka taea te whakamahi, nga momo ka taea te whakahaere i roto, me pehea te whakamahi i nga momo, me pehea te whakamahi i nga tono rereke.

Pūtea kōrero

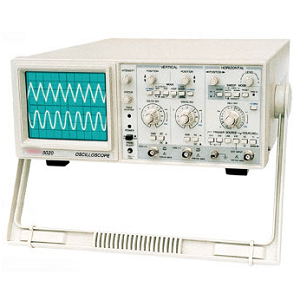

He aha te cro?

He Cathode Ray Oscilloscope, ranei Papato, he taputapu hiko e taea ai e koe te tiro i nga tohu hiko i a raatau e whakarereke ana i te waa.E whakaatu ana i enei huringa hei raina neke, te pihi ranei i runga i te mata, kia kore e kitea nga rereketanga o nga rereketanga.Ka whakamahia te cros ki te tātari i nga rawa penei i te kaha tohu, te auau, te waahanga waahanga, me te haruru.Ka whakaatuhia e te mata te wa i te taha o te tuaka whakapae me te ngaohiko i te taha o te tuaka poutū.Ina tonohia te tohu tohu, ka whakaatu te rerenga hua e pehea ana te tohu o taua tohu i te waa.Ka awhina tenei i nga hapa, te tātari i te waa i waenga i nga waahanga o te ara, te manatoko ranei kei te tika te mahi.

Na te mea ka tere te whakautu a Cros me te whakaatu i nga huringa tere i roto i nga tohu, he mea whai hua ki nga mahi reo irirangi, ki te tirotiro i nga hiko hiko, me te tātari i nga hiko hiko.Ka taea e koe te whakatika i te mohio me te aukati i nga mana ki te whakauru i runga i nga waahanga motuhake o te tohu, kia pai ai te ngaru i runga i te mata.Ko te tere o te taputapu, ko te ngawari, me te tika i pupurihia e te tika i roto i nga tapanga, akomanga, me nga mahi whakatikatika mo nga tau tekau.

Ko te raarangi CRO ACICK

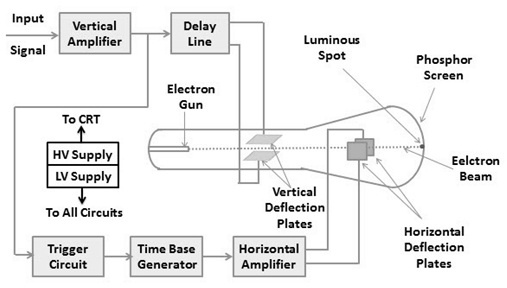

Whakaata 2. Cro Poraka hoahoa

E whakaatu ana tenei hoahoa me pehea te mahi a te Catsidoscope (Cro) me nga mea kei roto.Tuatahi, te tohu whakauru haere ki roto i te kaiwhakawhanake poutū, e pai ake ai te tohu o te tohu kia taea ai te whakaatu maarama.Na ka haere i roto i te raina whakaroa.Ma tenei roa e tuku te waa ki te tiimata i te neke i te kurupae puta noa i te mata i mua o te tohu o te tohu, na reira ka kite koe i te timatanga o te ngaru.He pū hiko, Ka waihangahia e te huringa teitei me te iti, te hanga me te whai i te kurupae irahiko.Ka haere tenei kurupae ma te ngongo ngongo, ka pa ki te mata, e kanapa ana te wahi e pa ai te kurupae.

Te pereti whakaheke poutū Nukuhia te kurupae ki runga, ki raro ranei i runga i te ngaohiko o te tohu.I te wa ano, te Plates defletional whakapae nukuhia te kurupae mai i te taha maui ki te taha matau ki te waa.Ka hangaia e tenei te ahua ngaru i te mata.Te Trigger Circuit Me whakarite kia tiimata te nekehanga i te tohu i te tohu i nga wa katoa, na reira ka noho tonu te pikitia.Te wā generator reanga Ka hangaia he ara piki ake e neke ana i te kurupae, me te kaiwhakawhanake whakapae whakapakari i tenei ngaohiko mo nga pereti whakarewa.

Tuhinga o mua

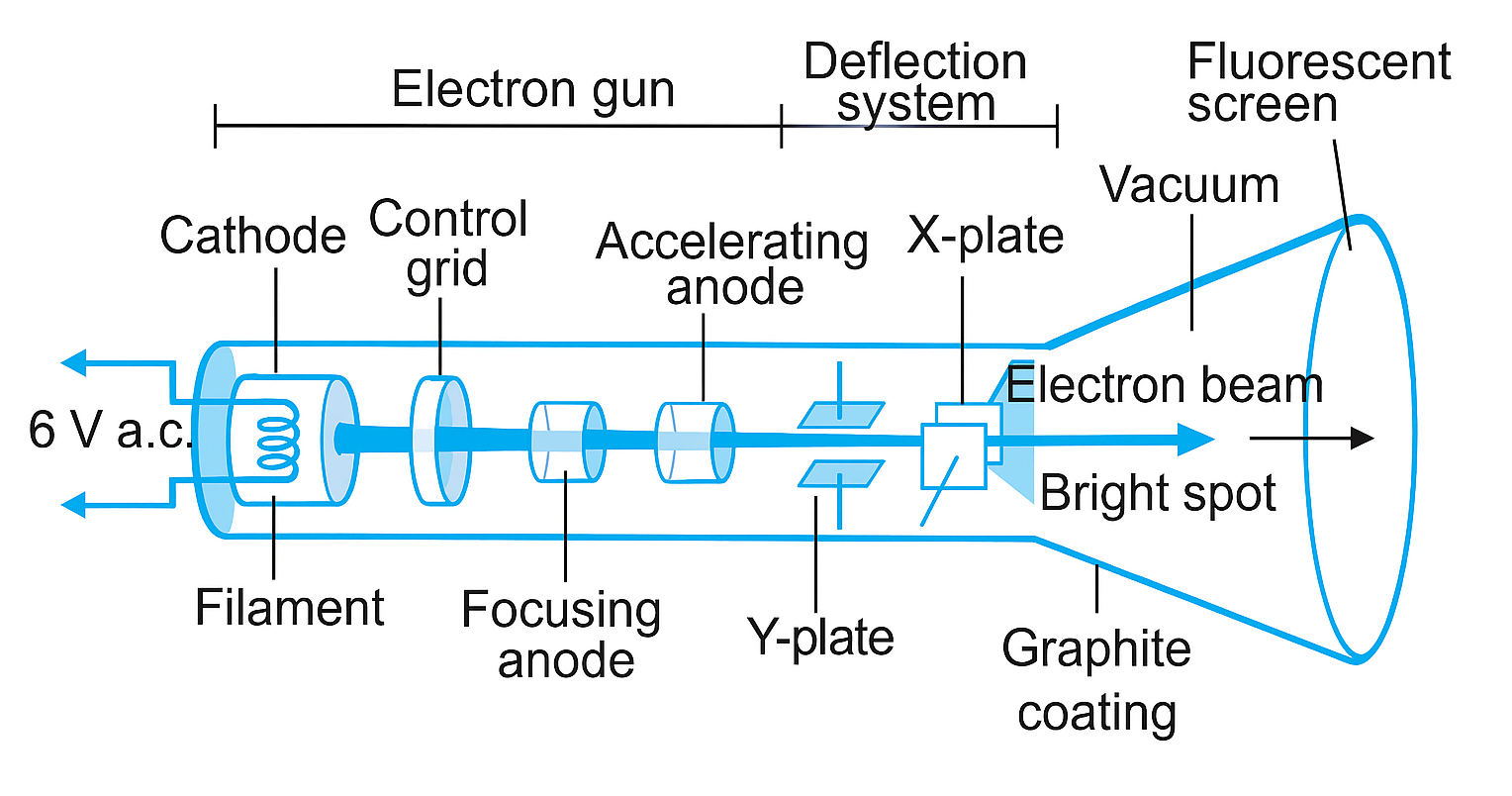

Whakaahua 3. Te Hanga o te Cro

Ko te waahanga nui o te Cro ko te ngongo hihi cathode (CRT), e hanga ana me te whakahaere i te kurupae hiko hei utu i te tohu.Me titiro ki nga waahanga rereke e mahi ana i tenei mahi.

Taputapu Cathode Rau (CRT)

Ko te ngongo hihi cathode te waahanga nui o te Cro.E rua nga mahi matua: ka tukatuka i te tohu me te whakaatu i runga i te mata.Kei roto i te CRT, kaore he hau (he waatea), e awhina ana i nga hiko hiko.He pū hiko I tetahi pito ka hangaia he kurupae angiangi o nga hiko.Ko tenei kurupae e haere ana i te ngongo ka pa ki te mata i tera taha.Ko te wahi e mau ana te kurupae, te rama rama.Kei reira Papa whakarewa I roto i tenei ka neke i te kurupae i runga, ki raro, maui, matau ranei.Ma tenei ka taea e te Cro te kukume i te ngaru i te mata.Ka hangaia te CRT kia rite tonu nga ahua ka kitea e koe i te mata e tau ana ki te tohu tuuturu, kaore he wehewehe.

Pū hiko

Ko te pu irahiko te hanga me te whakahaere i te kurupae irahiko.He maha nga waahanga.He paorapa (rite ki te rama rama) ka wera i te wa e haere ana tetahi hiko hiko i roto i a ia.Tenei ka pa ki te kaiaka, ka tukuna e ia nga matūriki iti e kiia ana pāpakuni.He KAUPAPA KAUPAPA Noho i te taha o te Caethode.Ka whakahaerehia e te tini o nga hiko e whakaaetia ana, e whakarereke ana i te pehea kanapa te kurupae.Na, ko te arotahi me te tere tere e tere ana i nga miihini ka nekehia atu ki a raatau kurupae.Ko enei waahanga katoa me whakatikatika.Ahakoa nga huringa iti i roto i te ngaohiko ka pa ki te ahua, ki te maarama ranei o te pikitia i te mata.

Pereti whakarewa

Kei roto i te CRT, e rua nga takirua o nga papa whakarewa.Te Y-pereti neke te kurupae ki runga.Ka tau ki te tohu whakauru (te mea e whangaia ana e koe).Te X-pereti neke te kurupae taha ki taha.Ko te tikanga ka riro i a raatau te tohu wa roa.Ka neke te kurupae, ka whai waahi te ahua o te tohu ki te mata.Na te mea tenei huinga, ka taea e koe te kite me pehea te whakarereke o te tohu i te waa.I hangaia nga papaa ki te whakautu tika, na reira ka noho tonu te whakaaturanga.

Matapaki Flurescent

I te mutunga o te ngongo ko te mata e pania ana me te phosphor, he taonga e kanapa ana ka pa ana ki te hiko.Ko tenei kanapa ko te mea e kitea ana e koe he waahi, he waahi kanapa ranei i te mata.Ka taea e te mata te horoi matomato, te puru ranei, i runga i te momo phosphor i whakamahia.He paku noa iho ki te whakaiti i te ahua ahua me te ngawari ki te kite mai i nga kokonga rereke.Te kaha o te kurupae me te momo paninga e pa ana ki te kanapa me te koi te ahua o te ahua.

Kōpaki kī karaihe

Ko nga waahanga katoa o te CRT kei roto i te anga karaihe kaha.Ka mau tonu tenei ki te hau me te pupuri i te waatea, e hiahiatia ana mo nga hiko ki te haere me te kore wawao.Ko nga pakitara o roto e hipoki ana i te apa angiangi o te paninga whanonga (penei i te Karere) e awhina ana i nga kaiarahi kaore i whakamahia kia noho humarie, kia mau tonu te kurupae.Mena kua pakaru tenei hiri hiri, ka mutu te mahi a CRT ki te mahi tika, kaore e taea te whakatika.

Me pehea te mahi a te cro?

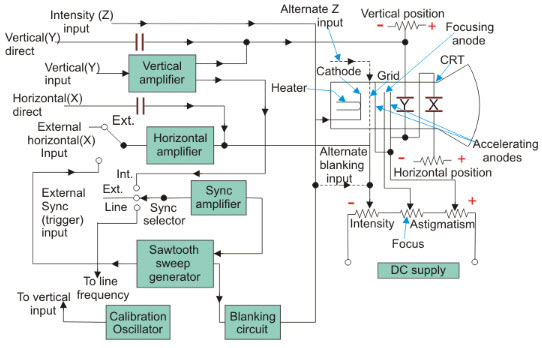

Whakaahua 4. Te mahi a Cro

Ko te mahi o te cathilosely reyy eyy e huri ana i te whakaputa me te whakahaere i te kurupae hiko ki te whakaatu i nga tohu hiko e whakaatu ana i nga tohu hiko.Kei roto i te CRT (Cathode Top ngongo), he wera kaiaka emicts elect, ko te mea ka tere ake i te whakatere i te tohu me te hanga ki te kurupae whaiti e whakamahi ana huānga arotahi.Ko tenei kurupae e whakahaua ana ki te mata o te phosphor-pania, kei reira te waahi ka kitea i te wa e pa ana.Ko te nekehanga poutū o tenei kurupae e whakahaerehia ana e te pereti whakaheke poutū, e whiwhi ana i te tohu whakauru i roto i te kaiwhakawhanake poutū.

I te mea he rereke te tohu, ko te huringa i runga i enei papa ka huri, ka pa ki te kurupae i runga ake nei.I te wa ano, te Plates defletional whakapae ka peia e te ara ngaohiko mai i te Sawtooth Sweep Generator, kua whakanuia e te kaiwhakawhanake whakapae, na te kurupae i neke ai i te taha maui ki te taha matau ki te utu tonu.Ka hangaia e tenei he turanga mo te waa, ka taea te CRO ki te whakaatu me pehea te whakarereke o te tohu whakauru.He Tukutahi Absifier Me whakarite kia timata te maaka i te waa tonu i ia huringa tohu, te whakatuu i te ngaru i te mata.He taapiri taapiri penei i te Huringa Blaning Aukati i nga waahanga e hiahiatia ana i te wa o te hokinga mai.Katoa, ka taea e tenei tautuhinga te cro ki te huri i nga tohu hiko hei hurihuri mo te tātari.

Tuhinga o mua

Ka taea e te Cathode ay Oscilloscope (Cro) te mahi i nga momo rereke hei awhina i nga momo tohu tohu.Ko ia aratau he whakamahinga motuhake i runga i nga mea e hiahia ana koe kia kite, kia mehua ranei.

• Aratau Y-T (Voltage VS. Te wa)

Koinei te aratau tino whakamahia i runga i te cro.E whakaatu ana me pehea te huringa o te huringa tohu i roto i te waa.Ko te raina poutū (Y-tuaka) e whakaatu ana i te ngaohiko, me te raina whakapae (X-tuaka) e whakaatu ana i te waa.He awhina mo te matakitaki i nga mea penei i te ngaru oro, nga putunga hiko, te tohu ranei e whakarereke ana i te waa.

• Aratau X-Y

I roto i tenei ahuatanga, ka tuhia e te Cro te tohu ki tetahi atu.Engari mo te wa i runga i te X-tuaka, ka whakamahia e ia tetahi atu tohu ngaohiko.He pai tenei mo te whakataurite i nga tohu e rua i te wa ano.Hei tauira, ki te mea e rua nga tohu kei waho o te tukutahi (kaore ranei i te waahanga), e whakaatu marama ana tenei aratau.Ka taea hoki te waihanga i nga ahua whakaongaonga e kiia ana ko nga tauira Lissajous, hei awhina i a koe ki te ako i te hononga i waenga i nga tohu e rua.

• Aratau Tuarua-Trace

Ma tenei aratau ka kite koe i nga whiu e rua i runga i te mata i te wa ano.He awhina tenei mena ka hiahia koe ki te whakataurite i nga tohu, penei i te whakauru me te putanga o te waahi.Ko te CRO tenei ma te hurihuri i waenga i nga awa e rua (na reira tere te ahua o te mea e rua i te waa e rua nga kurupae e rua (i roto i te rua-bros dros).Ma tenei ara, ka taea e koe te tirotiro kia pehea te roa o nga waahanga o te punaha.

• Aratau Tere

Ko te aratau horoia e pa ana ki te pehea e whakahaere ai te CRO i te nekehanga maui-matau o te whakaaturanga, ko te waa te waa.Ka neke te karawhiu i te kurupae puta noa i te mata i te reiti pumau, na reira ka kite koe me pehea te whakarereke i te waa.Ka taea e koe te whakatika i te tere tere ki te whakauru i roto i te tohu ranei.Ka taea hoki e koe te whakanoho i te kairuri, na reira ka tiimata te ngaru i ia wa, ka tuku pikitia, maamaa, kaua ki te peke, ki te neke ranei i tetahi.

Tuhinga o mua

He maha nga momo o te cros kei te noho ki nga whakaritenga hangarau rereke:

Te Tauiwi

Ko te Cathide Cathode Ay Oscilloscope (Cro) ko te momo o te oscilloscope e whakamahi ana i nga waahanga hiko whakapaipai hei whakaatu i nga whiu.Ina tonohia te tohu, ka whakaatuhia tika i runga i te mata kaore he roa.Ma tenei ka tino tere te kroni papa me te pai mo te tirotiro i nga tohu e huri haere ana, e tere ana hoki, penei i nga ororongo, i nga reo irirangi ranei.Ka whakaatuhia nga ngaru ano he raina maeneene, tonu.Heoi, kotahi te mutunga o te wahanga o te taatai ​​i te kore e taea te penapena, te whakaora ranei i nga ngaru.Ina ngaro te tohu, kua ngaro atu i te mata kaore e taea te arotakehia.Na tenei, kaore e tika ana te taha o te karamatanga mo te hopu i nga tohu onge, i nga tohu poto ranei ka tupu tere, kaua hoki e whakahoki.

Oscilloscope Rokiroki Mamati (DSO)

Ko te Oscilloscope Rokiroki Mamati, he maha nga wa e kiia nei ko DSO, he momo hou o te CRO e whakarereke ana i nga raraunga mamati ma te whakamahi i tetahi waahanga motuhake e kiia ana he kaitahuri-to-mamati.Ina tae ana te tohu ki te ahua mamati, ka taea e te DSO te rokiroki i roto i te mahara, me whakaatu i runga i te mata, me tuku atu ki te tuku, me te tuku i te tohu ki te tohu mo te tātaritanga taipitopito.Ko tenei waahanga e whai hua ana ki te hopu i nga kaupapa poto, onge, kotahi ranei nga tohu tohu-kotahi, ko te CROU CRO e ngaro.I te nuinga o te wa ka haere mai te DSOS me nga waahanga matatau ki nga inenga aunoa, nga kotiti mo nga panui tika, me nga whiringa hei hono atu ki nga rorohiko, i nga puku USB ranei mo te penapena raraunga.Na te mea ko a raatau maatauranga me te tātari, te DSOS e whakamahia whānuitia ana i roto i te maatauranga me te ahumahi mo te whānuitanga o nga tono.

Ko te tohu whakaurunga whakaranu (MSO)

Ko te oscilloscope whakaranu whakaranu, ko MSO ranei, he momo o te oscilloscope mamati ka taea e ia te whakahaere i nga tohu whakapaipai me te mamati i te wa ano.Ka whakakotahihia nga ahuatanga o te Oscilloscope Rokiroki Mamati me nga waahanga taapiri e hangaia ana hei panui i nga tohu mamati, penei i nga momo microcontroller, me te FPGAC.Ma te MSO, ka taea e koe te tiro i nga whiu whakapaipai i te mata kotahi, kia maama ake ai te kite he aha nga momo waahanga o te punaha e taunekeneke ana.Hei tauira, ka taea e koe te tirotiro i te wa e huri ana te tohu mana mamati me te kite me pehea te whakautu a te rohe o te rohe.Ma tenei ka mahi i te taputapu kaha mo te mahi me nga punaha hikohiko hou e whakakotahi ana i te hangarau whakapaipai me te hangarau.

Painga me nga ngoikoretanga o te CRO

Painga	Ngoikoretanga
Whakaaturanga Valum	Hoahoa nui e tika ana ki a CRT, he nui, he taumaha hoki
Ka taea e te bandwidth teitei te whai i te whai i nga tohu tere	Kaore he rokiroki i hangaia, i te automation ranei, te whakamaori a te pukapuka hiahiatia
Whakarato i nga mehua nui o te kaha, te waa, me te hohokitanga	Ko te koikoi tuuturu, me maarama ki nga momo mana
Ka tautokohia e ia nga takiwa-rua me te tirohanga-maha	Ko nga puia o roto o roto e pa ana ki nga raru haumaru, ina koa I te wa o te whakamatautau-tino-nui
Hangaia roa, ina koa ka taea e nga putanga CRT mo nga tekau tau	Ko te tiaki me te whakatikatika he matatini na te ngongo ngongo wāhanga

Tono

Anei etahi huarahi noa e whakamahia ana:

•Pāohotanga

He tino whai hua nga Cros ki te reo irirangi me te TV.Ka awhina ratou ki te tirotiro i te kaha me te kounga o nga tohu kei roto i te reo irirangi a FM, me nga punaha ataata.Ma te titiro ki nga ngaru i te mata, ka taea e raatau te maarama he maamaa me te mahi tika.Mena he he, ka taea e te Cro te awhina me te whakatika wawe i te raru.

• Hiko hiko

I roto i te hiko hiko, te awhina awhina i te pehea e haere ai nga roopu i te wa e huri ana, ka huri ohorere ranei te mana.Ko enei huringa ohorere e kiia ana ko "nga mahi."Ka taea e te Cros te whakaatu he tere te tere, te puhoi ranei i nga mahi whakawhiti, me te mahi tika i nga punaha whakahaere.He mea nui tenei i te wa e hoahoa ana i nga punaha penei i nga kaiwhaiwhai, i nga taonga mana ranei.

• Te rangahau pūtaiao

I roto i nga taiwhanga pūtaiao, ka whakamahia te cros i nga wa whakamatautau ki te tirotiro i nga tohu hiko.Hei tauira, ka whakamahia pea ratau ki te tirotiro i te whanonga o nga awa, ki te ako ranei i nga mea penei i te ngaru o te ngaru.Ka awhina tenei ki te mohio me pehea te rereke o nga punaha i raro i nga ahuatanga rereke.Ko te CRO e hangai ana i nga tohu kaore e kitea he ngawari ki te kite me te ako.

• Automotive me te Avionics

Ka awhina hoki a Cros ki nga waka me nga rererangi.He maha te whakamahi i a raatau ki te tirotiro i nga tohu mai i nga Sensors, nga punaha whakamarama, me nga waahanga whakahaere ranei.Mena kaore e tika ana te mahi a te miihini motuka, te rererangi rererangi ranei, ka whakaatu te Cro i te waahi e pakaru ana te tohu.Ma tenei ka ngawari ake te rapu me te whakatika i nga raru me te haumaru.

• Nga taputapu rongoa

He maha nga whakamahinga i nga miihini rongoa penei i te ecgs (e whakaatu ana i nga ngakau) me nga emgs (e whakaatu ana i nga mahi uaua).E whakaatu ana te CRO i nga tauira o nga tohu hiko i roto i te tinana, ko te awhina me te taatai ​​me te whakarite kei te mahi tika nga miihini.He mea nui tenei mo te tiaki manawanui me te haumaru.

Wāhanga whakamutunga

Ko te Cro he taputapu awhina ka taea e koe te kite i nga tohu hiko e huri ana i te waa ma te tuhi i nga ngaru i runga i te mata.Ka whakamahia e ia he kurupae hiko me nga papa motuhake i roto i te ngongo ngongo kia kitea ai te tohu.Ko ia waahanga o te Cro, mai i te Amptaifer ki te Trigger me te mata, mahi tahi hei whakaatu i te tohu.Nga momo rereke kia tirohia e koe nga tohu i roto i nga huarahi rereke, ka taea e koe te whiriwhiri i waenga i nga tauira a-rohe, i nga momo mamati maamaa ranei.Ahakoa he rohe tonu, kei te whakamahia tonu te CRO i tenei ra na te mea he tere, he tika, he pai hoki mo te tirotiro i nga waahanga, te whakaoti rapanga, me nga punaha whakamatautau i roto i nga mara maha.
