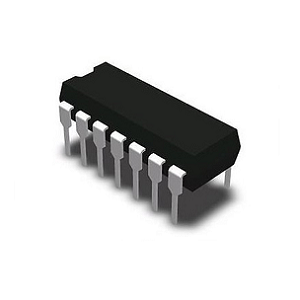

CD4073: Ko te 3-whakauru me te Gate i whakamarama

Ka tirotirohia e tenei aratohu te CD4073, he huringa 3-whakaurunga me te Gate Coupple, mo tana mohio me te whai huatanga i roto i nga hikohiko hou.Ka tirohia e ia te mahi a CD4073 i roto i nga waahanga arorau mamati ma te takahi i ona whiri whirihoranga, nga mahinga o te Gate me nga tono.

Pūtea kōrero

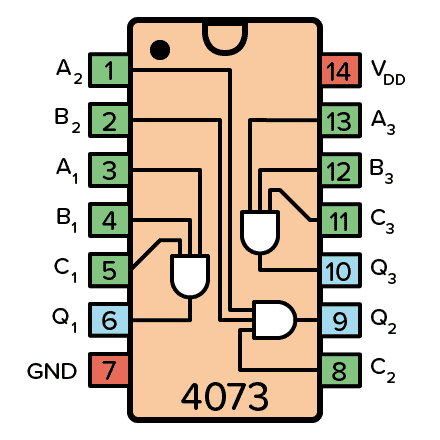

Whirihoranga PIN o 4073 IC

Ingoa pin	Pin No.	Tuhinga	Whakaaturanga
Vdd	Rongo 14	Kaha	Hoatu te ngaohiko (+3 ki + 15v)
Tūtiro	7	Kaha	Whenua (0v)
A1 ki te A3	1, 3, 13	Kōkuhu	Whakauru a tetahi o nga tatau e toru me nga keti
B1 ki te B3	2, 4, 12	Kōkuhu	Whakauru B o nga tatau e toru me nga keti
C1 ki c3	5, 8, 11	Kōkuhu	Whakauru c o nga tatau e toru me nga keti
Q1 ki te Q3	6, 9, 10	Whakaputanga	Nga putanga mai i nga tatau e toru me nga keti

Te tirohanga mo te 3-whakauru me te kuwaha

Ko te tatau 3-whakauru me te kaiarahi e whakaatu ana i te putanga noa iho i te wa katoa e toru nga whakauru, e kiia ana ko A, B, a c kua whakanohohia.Ko te maarama ki tenei ka hiahia ki te tirotiro i te tepu pono, e whakaatu ana i nga tohu whakaurunga e whakaatu ana i te rere arorau ki te whakaputa i te putanga iti.Ma te katoa o nga whakaurunga i te teitei e whakaputa ana i te huringa nui, e pupuri ana i te tirotiro nui e hiahiatia ana i roto i nga ahuatanga e hiahiatia ana kia tutuki i te waa e hiahiatia ana.

Whakauru a	Input B	Input C	Putanga Q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Mahi me te whakamahi i te CD4073

Tatūnga tuatahi me nga hononga

Ki te kōwhiri i te tuku o te CD4073, tiimata ma te hono atu ki te VDD ki te waatea me te pai o te tohatoha, me te whakarite kia honoa te GND ki te whenua.Ko tenei taahiraa te mea ko te tuara mo te mahi tika o te huringa tuuturu.He pai te whakaaro ki te tirotiro takirua i enei hononga ki te tarai i nga rereketanga o nga rereketanga ka puta mai i nga take mana.

Te whakahaere me te whakahaere tohu

Ko nga whakaurunga, kua tapaina a, b, me C, me hono ki nga tohu mamati e whakaatu tika ana i nga ahuatanga i raro i nga whakamatautau.Ko te kowhiringa o nga tohu mamati kei te pupuri i te paanga na te mea e tohu ana i te whakaaro arorau me te whanonga i tukatukahia e te CD4073.Ko te wareware, te tirotiro ranei, penei i nga hononga o te haruru, te haruru ranei, ka whakauru i nga hapa, ka raru i nga mahi arorau.

Te whakamahi i te whakamahi me te whakaurutanga o te wahanga

Ko nga putanga o te kuaha, ko te nuinga o te wa ko te Q, ko te tikanga o nga tohu arorau a, B, me CKo te whakaurutanga rautaki he mea arahi e nga ahuatanga o mua kei reira te kaha o te huringa porohita e arahi ana ki nga whakarei ake i nga mahi.

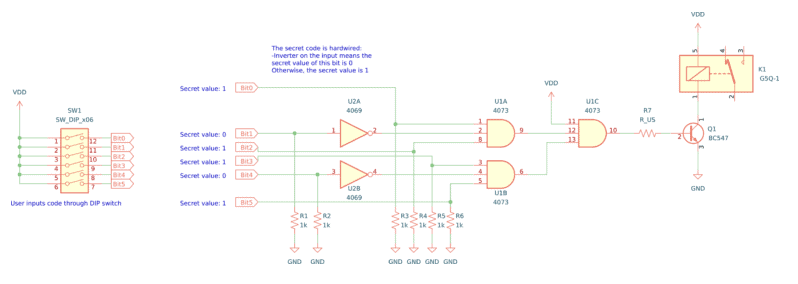

CD4073 Huarahi Tono

Ko te CD4073 te waahanga tuuturu he waahanga nui mo te hanga i tetahi waehere raka waehere e mau ana, e whakamahi ana i te punaha o te punaha 6-bit i roto i te CD4073 hei whakaū i te tika o te waehere whakauru.Kaore i nga keti mai i te iC penei i te CD4069B e whakamahia ana hei whakatika i nga taumata arorau, kia whakarite kia tika te whakamaoritanga o te waahi.Ko te huringa tika me te whakatikatika i te arorau whakauru e hiahiatia ana kia pai ai te punaha.

He maha nga waahanga he mea nui ki te whakaemi i te waahi.Ka whakamahia he taapiri hei whakahaere i nga whakaaro o waho, ko te CD4073B he whakahaere i nga mahi a te Gate, a ko te CD4069B e kore e whakarato i nga mahi o te Gate.Ka whakamahia te huringa reihi 6-tuunga mo te whakauru i te waehere Binary, me nga kaimono kei roto i te whakahaere i nga rerenga o naianei.Ko te kaiwhakaari NPN, penei i te BC547, ka whakamahia ki te kaha me te whakarite i te mahi tika.

Ka whakahohehia te taapiri e te kaiwhakaari, e whakanui ana i te waa iti mai i te huringa o te reihi kia peia ai te taapiri.Ma tenei ka taea e te huringa te whakariterite i nga taputapu o waho mai i nga whakaohooho haumaru, i nga raka tatau ranei, hei whakapai ake i te haumarutanga.Ko te kowhiringa tika me te panui o te kaiwhakaari e hiahiatia ana kia kore e hapa.E whakaatu ana tenei i te hiranga o te toenga mamati me te mana whainga, na te mea ka whakatauhia e raatau te angitu, te kore ranei o nga tono taputapu.

Cd4073 nga whiringa me nga toenga

• I tapaina ano ko te NTE4073, MC14073Kāore, HCF4073Kāore, TC4073Kāore, Hef4073.

• Nga rereketanga penei "Cd4073be"Whakaatuhia te kaiwhakanao me nga rereketanga hangarau ranei.

• 74hc11: Ko tetahi atu tuatoru 3-whakauru me te Gate IC.

Raraunga

Cd4073be datasheets:

Rauemi Tautuhi 30 / Maehe / 2017.pdf

CD4073B / 81B / 82B Momo.pdf
