I whakamarama a BSS138 Mosfet: Nga waahanga matua me te tirohanga hangarau

Ko te BSS138 Mosfet he waahanga uaua, whai hua i whakamahia i roto i te huringa iti me te tono iti-o naianei.E kapi ana tenei aratohu i ona ahuatanga nui, whakamahinga, me nga tohu, hei awhina i a koe ki te mohio he aha te mea e pai ana ki te hikohiko.

Pūtea kōrero

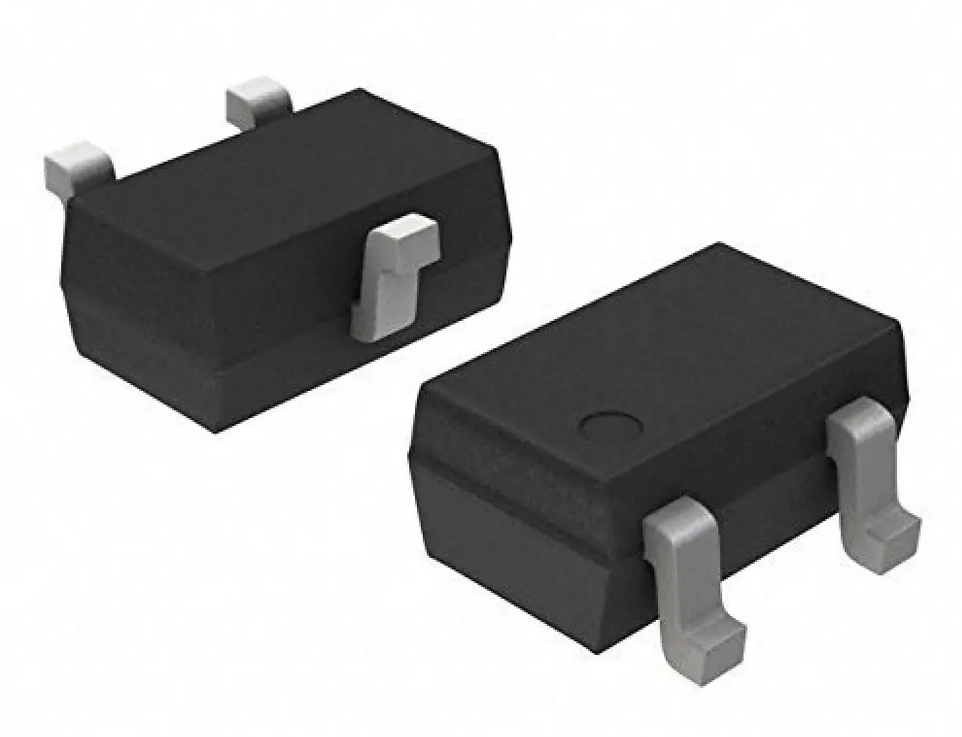

BSS138 Mosfet Deview

BSS138 He Mosfet N-Channel, i hangaia mo te iti-ngaohiko me nga whakamahinga-iti o naianei.E mohiotia ana mo tona kaha, kei te heke iho tenei waahanga ki te aukati i te kawanatanga, hei awhina i te whakaheke kaha.Ko tana hanganga taapiri, ko te hanganga pono e pai ai te pai mo nga mahi huri tere.Ko te BSS138 mo Mosfet e kitea ana i roto i nga taputapu iti e tika ana kia pai te whakahaere o naianei, penei i nga taraiwa o Servo mo nga waka taraiwa.I roto i enei tono, ko te whakarite i nga mahi me te mau tonu, te whakahaere i nga mahi e huri ana i te tauine me te kore e taupatupatu, te kounga ranei.

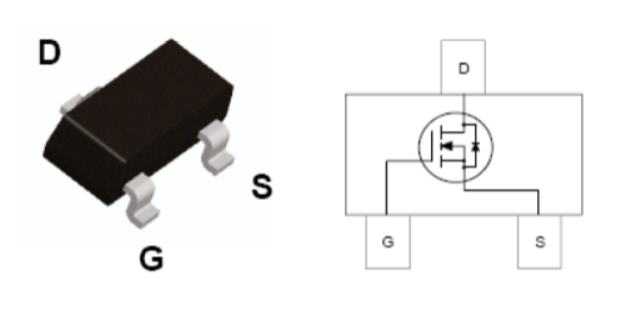

Te Whirihoranga PIN BSS138

PIN tau	Ingoa pin	Whakaaturanga
1	Mātāpuna	Ka rere haere te rere o naianei
2	Kēti	Ko te whakahaere i te biassing o te Mosfet
3	Waikeri	Ka rere haere te rere o na roto

BSS138 Tauira CAD

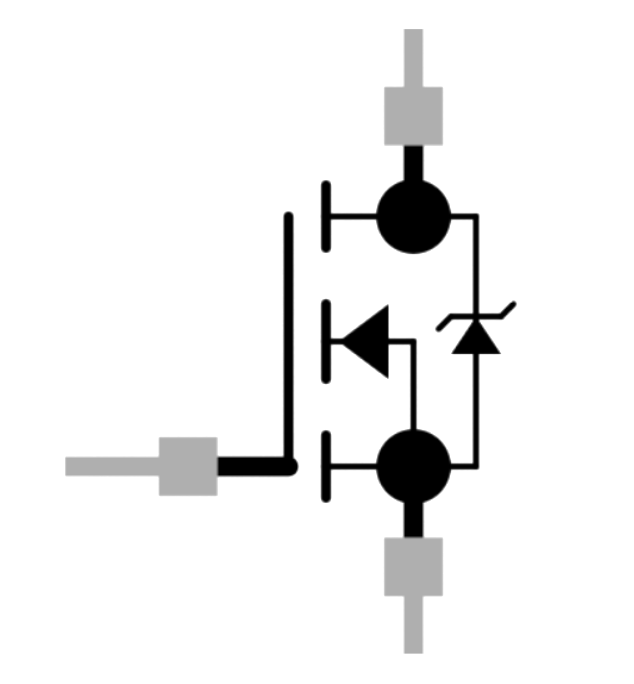

Tohu BSS138

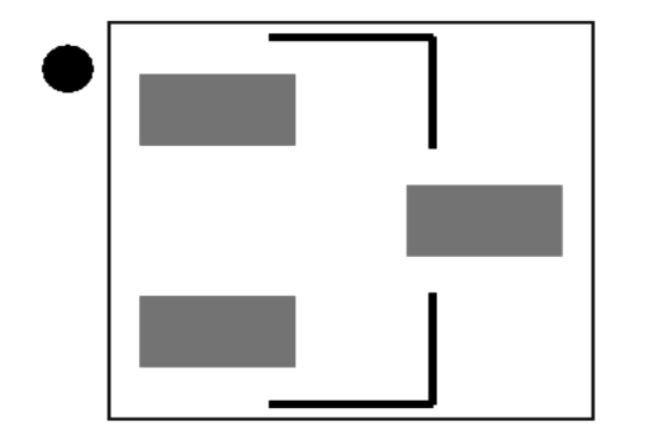

BSS138 tapuwae

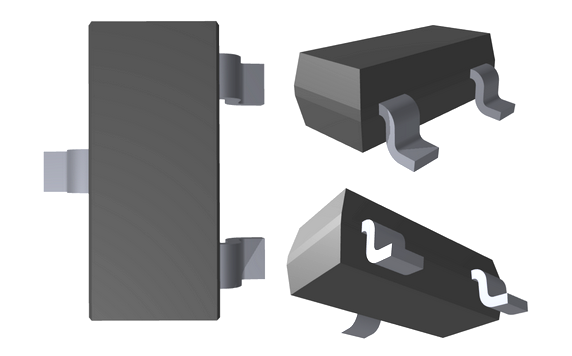

Tauira 3d 3d

Nga Taonga Hangarau BSS138

Nga ahuatanga hangarau, nga ahuatanga, me nga waahanga me nga whakaritenga whakarite o te semiconductor bss138

Tuhinga	Parapara
Te mana koiora	Hohe (Whakahoutia Whakamutunga: 6 nga ra i mua)
Te wa nui o te wheketere	8 wiki
Whakapā whakapā	Tīni
Maunga	Maunga Matapihi
Momo Momo	Maunga Matapihi
Paati / Take	Ki-236-3, SC-59, SOT-23-3
Tuhinga o mua	3
Ko te kete taputapu taputapu	Sot-23-3
Taumaha	30mg
Nāianei - te tatau tonu (ID) @ 25 ° C	220ma ta
Whakawhiti atu te huringa (max lls i runga, min lls i runga)	4.5v, 10v
Te maha o nga waahanga	1
Te wehenga mana (max)	360mW Ta
Tahuri te wa roa	20 ns
Whakaputaina	2002
Pāmahana whakahaere	-55 ° C ~ 150 ° C TJ
Whiu	Tape & reel (tr)
Wahanga Mana	Kakama
Taumata Maha Kore (MSL)	1 (mutunga kore)
Whakamutunga	SMD / SMT
Tohenga	6ω
Te pāmahana whakahaere a Max	150 ° C
Min whakahaere pāmahana	-55 ° C
Ngaohiko - tohu DC	50v
Te whakatauranga o naianei	220MA
Tau waahanga	BSS138
Whirihoranga Huarahi	Kotahi
Te wehenga mana	360MW
Tahuri i te wa roa	2.5 NS
Momo momo	N-hongere
RPS ON (MAX) @ ID, VGS	3.5ω @ 220MA, 10V
VGS (th) (Max) @ ID	1.5v @ 1ma
Uput Caupicitance (Ciss) (Max) @ VDS	27pf @ 25v
Taputapu tatau (QG) (Max) @ vgs	2.4nc @ 10v
Whakatika Wa	9NGS
Whakanohia ki te ngaohiko puna (VDSS)	50v
VGS (MAX)	± 20V
Te wa hinga (TYP)	9 NS
Te tatau tonu o te waa (ID)	220MA
Ngaohiko paruparu	1.3v
Ko te tatau ki te putake puna (VGS)	20V
Tapahia ki te putake pakaha	50v
Ngaohiko tuku rua	50v
Te kaha whakauru	27PF
Te tatau ki te tohetohe	3.5ω
Tuhinga o mua	3.5ω
Vitinal vus	1.3v
Whānui	1.3mm
Tōroa	930μm
Roa	2.92mm
Tae ki te svhc	No svhc
Whakapiki te radiation	Kāo
Te mana o te rohs	RoHS3
Ārahi	Ārahi

Nga waahanga matua o te BSS138

Te ātete o te kāwanatanga

Ko te BSS138 mo Mosfet e tu ana mo tana whakaeke i te whenua iti, ka whakaiti i te mana o te kaha i te wa e whakahaerehia ana.Ki te whakaekenga o te-a-rohe o te 3.5ω i te huringa puna o te 14 v me te 6.0 v, e tautoko ana tenei mosfet i te rere maeneene, pai mo te whakaiti i te kaha o te mana.

Hoahoa pūtau teitei-nui

I hangaia me te hoahoa pūtau teitei-nui, ko te BSS138 te whakarite i nga mahi pono ahakoa i nga waahi taapiri.Ko tenei hoahoa e whakarei ake ana i tona kaha ki te whakahaere i te tika o tenei wa, e tika ana mo nga kaupapa taapiri, i te waahi i te wa e mau tonu ana.

Pata Paetahi-23

Ko te BSS138 ka haangai i roto i te papanga Maunga Hiko o te SSS138 mo te papaahi, ka tukuna e ia he roa me te kaupapa penapena-waatea.Ko tenei kete whakapiri ka taea te whakauru ngawari ki nga hoahoa kei te iti noa te waahi, ka awhina i te waihanga i nga waahanga.

Nga waahanga rite ki te BSS138

• NTR4003

• 2n7002

• FDC666

• FDC558

• BS170

• 2n7000

Nga tono a BSS138

Te whakawhiti-iti-iti

He whai hua te BSS138 mo Mosfet mo nga tono whakawhiti-iti-iti, kia pai ai te whakahaere i roto i nga punaha e hiahia ana kia huri, kia tika te whakahaere i nga taumata iti.Ka taea e ia te whakahaere i enei mahi he pai, he pai rawa mo nga huringa whakahaere mana kaore e hiahiatia ana inaianei.

Ka huri te taumata o te taumata

He whai hua tenei mosfet i roto i te taumata arorau e huri ana, kei reira te whakatika i nga taumata rereke i waenga i nga waahanga rereke o te waahi.Ko tenei waahanga e pai ana mo nga kaupapa e hiahia ana ki te whakakotahi i waenga i nga waahanga, me te whakarite kia tukuna pai nga tohu me te kore e pokanoa.

Dc-dc kaitahuri

Ka kitea hoki e te BSS138 tona waahi i roto i nga kaitahuri DC-DC, kei reira te awhina ki te huri i te taumata huringa DC ki tetahi atu.He mea noa tenei tono i roto i nga hiko hiko e whakawhirinaki ana ki te hurihanga mana pumau kia pai ai te whakahaere i nga waahanga maha.

EMobility me nga taputapu-hiko-hiko

Mauruuru ki tona kaha kaha me te ātete iti, kei te pai te BSS138 mo nga tono o te pākahiko, penei i nga taputapu eMobility.Ka awhina ia ki te tiaki i te koiora o te pākahiko, kia pai ake ai te whakahaere i te waa kotahi kaore e taea te ngaro.

Ngā pūnaha whakahaere mana

I roto i nga punaha whakahaere mana, ka whai hua te BSS138 ma te awhina i te rere o te rere o te waa i roto i nga taputapu hiko.Ko tana tino whakaheke i runga i te kawanatanga me te kaha hurihuri kaha ki te pai mo enei punaha, whakarite kia ngawari te kaha o te kaha me te whakahaere i nga ture o naianei.

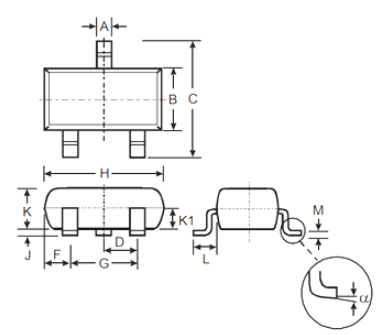

Taipitopito Pakihi BSS138

Ihi	Meneti	Ātawhi	Tūnga
He	0.37	0.51	0.4
Pē	1.2	1.4	1.3
C	2.3	2.5	2.4
Pāt	0.89	1.03	0.915
W	0.45	0.6	0.535
Pē	1.78	2.05	1.83
H	2.8	3	2.9
J	0.013	0.1	0.05
K	0.903	1.1	1
K1	-	0.4	-
L	0.45	0.61	0.55
M	0.085	0.18	0.11
ahenga	0 °	8 °	-

Pdf datasheet

BSS138 Datasheet:

BSS138.pdf
