Aratohu taraiwa raina Add517000000Ap Aratohu: Nga waahanga, Pinout, Tono me Rs-232 / RS-423 Whakawhitinga Tohu

Ko tenei aratohu e pa ana ki te Adm5170Ap, he maramara motuhake e awhina ana i nga tohu i roto i nga punaha whakawhitiwhiti korero mamati.Ka aro ki te pehea e taea ai e tenei maramara nga tohu arorau taketake (penei i te TTL, te CMO ranei) ka huri ki te kaha RS-2323, RS-423 ranei mo te tuku ake.Ka whakamāramahia ano te ahua o te Adm5170AP ka taea e koe te kowhiri i te aratau putanga, whakatika i te tere tohu, me te whakamahi tika.Ka kitea te ahua o tenei maramara kia pai ake ai te hono atu me te tuku i nga raraunga me te pono mo te waa roa.

Pūtea kōrero

Add5170AP LIVEW

Te Adm5170AP Ko te taraiwa i te raina raina i hangaia mo nga punaha whakawhitiwhiti korero mamati, te whakahaere i nga reiti raraunga tae atu ki te 116 KB / s.He mea motuhake te miihini ki te whakaae i nga whakaurunga TTL, ki te CMOS ranei, ka hurihia, ka whakamaoritia ki te RS-2323A nga taumata tohu RS-423A.Ko tenei ngawari e whakahaerehia ana e te aratau kowhiria te whakauru MS + me MS-;Te whakatakoto i nga mahi a GND ki te mahi Rs-423, ko te hono atu ki a MS + ki VDD me MS- ki te Whakahohe RSS.Ko te putanga kua pahemo te reiti ka tino whakatikatika mai i te 10 v / μs ki te 2.2 v / μs ma te hono i tetahi pepeke o waho (SRA), ki te whakauru i nga tini taura me nga momo.Kei te taputapu ano hoki te taputapu ka taea te whakamohiotanga ma te whakamahi i te PIN (taea te whakauru), te tuku i te whakaurunga o te raina whakaputa noa e whakarei ake i te ngawari o te punaha me te whai hua.Ko te Adm5170Ap e whakauru ana i te Hangarau CMo Power, Putanga Whakatuturutanga Poto, me te TTL / CMOS e whai kiko ana mo nga kaupapa tere-tere, me nga tohu whakamaoritanga o te rorohiko.

Mena kei te whakaaro koe mo te whakahou i o punaha, te whakarahi ranei i to raina hua, ko te Adm5170AP he whiringa mohio.Whakapaa mai ki a maatau ki te tuku i to ota nui me te whakarite kia tutuki to raarangi ki te tono me tenei waahanga mahi nui.

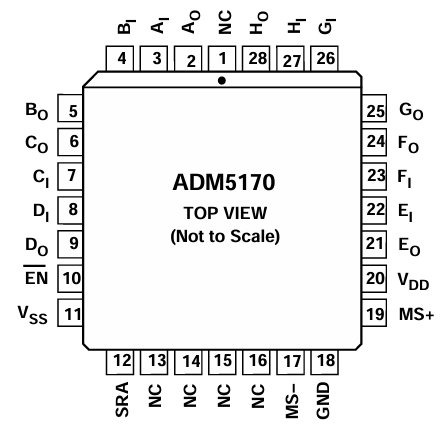

Adm5170AP Whirihoranga PIN

Mnemonic	Mahi
KDD	Ko te whakaurunga o te mana hiko, +10 v ± 10%.
KKōpanga	Te urunga tuku mana, -10 v ± 10%.
Tūtiro	Pine papa.Me hono ki te 0 V.
HeAhau ...HAhau	Te whakauru ki te taraiwa a te H.
HeO ...HO	RS-232 / RS-423 Putanga mai i nga taraiwa A ki H.
En	Whakahohe PIN.A, no te teitei, ko nga putanga katoa he 3-i kii.
MS +, MS-	Aratau kowhiria nga whakauru.Whakamahia ki te whakahaere i te taumata putanga Ka huri.Ki te MS + & MS- hono ki te GND, RS-423A kua tohua nga taumata putanga RS-423A.Me Ms + hono ki te vDD me Hono ki te vKōpanga, Rs-232 Kua whakawhanakehia nga taumata putanga.
Sra	Te Whakatau i te Whakariterite Whakatika.He kaiwhakaora o waho (2 kω ki te 10 Kω) Ka hono atu ki waenga i tenei PIN me te GND ka whakamahia hei whakahaere i te putanga o te putanga Whakatau (10 v / μs ki te 2.2 v / μs).

Adm5170AP Tauira Tauira

Lam5170p tohu

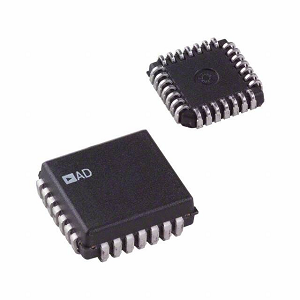

Adm5170Ap Wahanga

Adm5170AP Tauira 3D

Add5170Ap Nga waahanga

• E waru nga taraiwa raina-mutunga: Ko te Adm5170Ap kei roto e waru nga taraiwa raina motuhake i roto i te kete kotahi, me waiho mo nga waahanga maha o te tuku raraunga i te wa kotahi.He whai hua tenei waahanga mo nga punaha whakawhitiwhiti korero matatini e hiahia ana ki nga putanga tohu maha

• Paerewa hanganga ture: Ko tenei taputapu kei te whakatutukihia ki a Eia RS-232E, RS-423A, me Ccitt V.10 / me CCitt V.10 / me te whakahaere kia pai ai te whakahaere i roto i te maha o nga tikanga whakawhitiwhiti a-ao.

• Te reiti i te hōtaka: Ka taea e koe te whakatika i te utu kua patua mai i te 10 V / μs ki te 2.2 v / μs ma te hono i tetahi tuururu o waho i waenga i te PIN (SRA) Pin me te whenua.Ka whakamanahia tenei whakatikatika mo te pai o te tuuturu tohu tohu e rite ana ki nga ahuatanga o te taura honohono, te whakaiti i nga whakaaro huritao me te tuku i nga hapa.

• Whakaputanga Whakaputanga Oha : Ko te Adm5170AP e whakahaere ana me te whakauru mai i te 9 v ki te 15 V mo VDD me te -9 v to -15 V Mo te VSS.Ko tenei waahanga whanui e pa ana ki nga momo taonga hiko, ka whakapiki i te ngawari o te taputapu ki nga whirihoranga pūnaha rereke.

• Te Hangarau Pouaka Pouaka iti: Hangaia me te hangarau CMo mana iti, ko te Adm5170A ka whakaiti i te kaha o te kaha ki te 40 mw ka monokia.He mea nui tenei waahanga mo te penapena pūngao i roto i nga punaha e hiahiatia ana nga haora whakahaere me te pumau.

• 3-kawanatanga putanga: Ko nga titi Putanga o te Adm5170AP ka taea te whakakore i te whakamahi i te EN (taea te whakauru).Ma tenei mahi e tuku mo te tohatoha o nga raina whakawhitiwhiti noa me te aukati i te wawaotanga tohu, he pai mo nga punaha kei te maha nga taraiwa o nga taraiwa.

• TTL / CMOS Ka hono te whakauru: Ka whakaaetia e te taraiwa raina e rua nga taumata whakauru a TTL me te CMOS, te tuku i nga pukenga ki te hono ki nga whanau arorau.Ko tenei waahanga e tuhi ana i te tukanga hoahoa ma te whakakore i te hiahia mo nga taputapu hurihuri taapiri.

• Te whakaputa i te tiakitanga porowhita poto: Kei roto i te whakamarumaru i hangaia ki nga wa poto, ka whakarei ake i te pono me te mau tonu o te taputapu ma te aukati i te kino na te aukati i nga waahanga poto i te wa e whakahaerehia ana nga huringa poto i te wa e whakahaerehia ana.

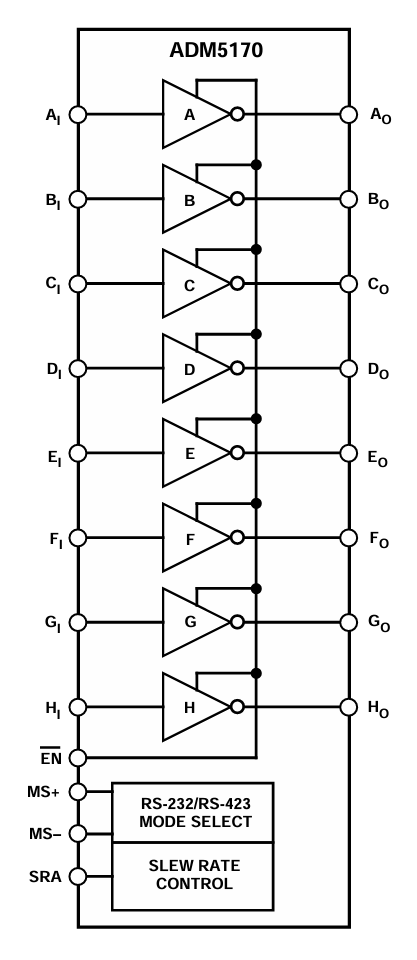

Adm5170AP poraka poraka

Te Whakaahua poraka Tuhinga o mua Adm5170AP e whakaatu ana i tana mahi hei taraiwa raina, e waru nga tohu tohu whakaurunga e waru (ia tohu tohu (AI ki te hii i te taraiwa raina i whakatapua, ka hurihia TTL / CMOS Ko nga tohu whakauru ki roto i nga taumata whakaputa raina e tika ana (ao ki te ho).Ko enei putanga ka taea te whakahaere i raro i nga paerewa RS-232 ranei RS-423 ranei, i runga i te aratau kua tohua ma te MS + me MS- Pins.Te Aratau Kōwhiringa Poraka i te raro o nga huringa o te raarangi i waenga i te RS-232 me te RS-423 tohu tohu.

Hei taapiri, e whakaatu ana te hoahoa a Te mana whakahaere PIN (SRA), e taea ai te whakatika i te reanga whakawhiti o nga tohu whakaputa.Ka awhina tenei ki te whakahaere i te pono o te tohu me te pokanoa hiko (emi), ina koa nga raina tuku.Te En Ko te PIN te mana whakahaere e whakahohe ana, e whakakore ranei i nga taraiwa katoa i te wa kotahi.I roto i te katoa, ko te Adm5170AP he taraiwa raina tuuturu i whakamahia i roto i nga punaha whakawhitiwhiti korero mamati, i hangaia hei tautoko i nga paerewa maha me te whakarite i te tuku tohu tohu mo nga hononga raraunga rangatū.

Add5170Ap Taipitopito

Tuhinga	Parapara
Kaimahitaonga	Anulog Agoces Inc.
Whiu	Ngongo
Wahanga Mana	Neha kē
Tuhinga	Kaitoko waka
Kawa	RS232, RS423
Te maha o nga taraiwa / kaiwhiwhi	8/0
Te reiti raraunga	116kbps
Ngaohiko - toha	9v ~ 15v
Pāmahana whakahaere	-40 ° C ~ 85 ° C
Momo Momo	Maunga Matapihi
Paati / Take	28-LCC (J-Arataki)
Ko te kete taputapu taputapu	28-plcc (11.51x11.51)
Tau hua hua	Admin5170

Adm5170AP Putanga Taha Whakakore

E rua nga waahanga o te tuhinga a te Adm5170000000000000Ko enei momo ko:

1. Aratau Putanga iti: Ko tenei ahuatanga e whai ana i te paerewa RS-423A, e whakamahia ana mo te whakawhitiwhiti korero tika, ki te korero-ki-tohu.Hei whakamahi i tenei aratau, hono atu i te aratau kowhiria nga titi, tapaina ms + me te ms-, tika ki te whenua (GND).Ko tenei huinga e pupuri ana i nga taumata huringa o raro me te whakahaere ake, he pai mo te karo i te wawaotanga i te wa e piri ana nga raina.

2. Aratau Putanga Nui: Ko tenei aratau e rite ana ki te paerewa RS-232, he pai hoki mo nga tohu e tika ana, e tika ana ranei te tohu, me te kaha ake o nga tohu kaha.Hei whakahohe i tenei aratau, hono atu ms + ki te tuku mana pai (VDD) me te MS- ki te mana o te mana kino (VSS).Ma tenei ka kaha ake te putanga, ko te whakarite kia noho maamaa te tohu mo te roa ake.

Whakauru				Nga putanga
Ms +	Ms-	En	Raraunga
Tūtiro	Tūtiro	0	0	5 v ki te 6 v (RS-423)
Tūtiro	Tūtiro	0	1	-5 v to -6 v (Rs-423)
KDD	KKōpanga	0	0	(VDD - 3 v) (RS-232) ¹
KDD	KKōpanga	0	1	(VSS + 3 V) (RS-232) ¹
Whakaahua x	Whakaahua x	1	Whakaahua x	High Z

Add5170Ap Tono

Nga punaha whakawhitiwhiti tere-tere

Ko te Adm5170Ap e tino pai ana mo nga punaha whakawhitiwhiti tere tere na te kaha ki te whakahaere i nga reanga raraunga tae atu ki te 116 KB / s.Ma tenei ka tino pai mo nga tono e hiahia ana kia tere te tuku raraunga pono mo nga whatunga.

Rorohiko i / o nga tauranga me nga peripherals

Ka whakamahia te taraiwa o tenei raina ki roto i nga tauranga Input / Putanga Putanga me nga peripherals o tenei raina raina.Ko tana hototahi me nga taumata TTL / CMOS me nga RS-232E / Rs-423A e whakarite ana ka taea te whakauru me te whānuitanga o nga taputapu rorohiko, hei whakatairanga i te hono me te rere raraunga i waenga i nga taputapu.

Nga waahanga tiketike-teitei

I whakawhiwhia ki a ia te utu o te reiti o te raraunga, me te whakarite i te reiti kua oti te whakarite, ko te Adm5170Ap he whiringa pai mo nga tono pouwhanga tere-tere.Ka awhina i te whakarereke me te whakatau i nga tohu raraunga ka tika, ko te whakarite i te honohono ipurangi me te riterite.

Pātanga

I roto i nga Kaituhi, ka awhina te Adm5170Ap ki te tuku pono o nga raraunga i waenga i te rorohiko me te kaiwhakaputa.Ko tona kaha ki te tuku i nga raraunga ka roa ake te roa o te kore e ngaro te kounga o te kounga, tere.

Whakawhiti Whakawhitinga Moko

Ko te taputapu hoki e whai waahi ana ki te whakamaoritanga o te taumata arorau, ka huri i te taumata TTL, ki nga taumata whakauru ranei o te CMOS ki Rs-232e ranei nga taumata putanga RS-423A.He pai tenei mahi i roto i nga punaha kei te whakahaere nga taputapu i nga taumata arorau rereke, me whakarite te whakakotahi me te whakawhitiwhiti korero ki nga waahanga hiko rereke.

Adm5170AP nga waahanga rite

• Adm560JRSz

• Adm5170jp-reel

• Admin560JJ

Add5170AP Painga

Tautoko Kawarua Tuarua me te Aratau Tīpakohia

Ko te Adm5170AP ka taea te whiriwhiri i waenga i nga paerewa RS-2323Ko tenei whakariterite takirua e whakaatu ana i te ngawari ki te hoahoa tono, te whakarite i nga momo whakaritenga whakawhitiwhiti korero me te kore e hiahiatia mo etahi atu waahanga.

E waru nga taraiwa motuhake

Te whakauru ki nga taraiwa raina waru-mutunga ki te kete kotahi, ko te Adm5170Ap te whakaiti i te hiahia mo nga maramara maha, te penapena i te waahi me te whakaiti i te uaua ki te hoahoa punaha.He whai hua tenei whakaweto ki nga taiao me te iti rawa o nga rawa o te PCB.

Whakaputanga Whakaputanga Oha

Ko te kaha o te taputapu ki te whakahaere puta noa i te whānuitanga o nga waahanga huringa toha (9 v mo te VDD, me te -9 v mo te VSS) ka taea te whakamahi i nga taiao kaha, kia pai ake ai tana taputapu ki nga waahanga whakahaere.

Te kohi kaha iti

Ko te Whakanui Hangarau Pouate Hangarau, ka iti ake te mana o te Adm5170AP, ina koa ka monokia (40 MW anake).Ko tenei mahi kaha e tika ana mo nga tono kei te hiahiatia te penapena mana, penei i nga taputapu whakahaere-i whakahaerehia.

TTL / CMOS Ka hono te whakauru

Ko te hototahi ki te paerewa TTL paerewa me nga taumata arorau CMOS ka taea e te Adm5170Ap te atanga me te whānuitanga o nga punaha mamati, te whakakore i te hiahia mo te taputapu hurihuri-whakarereke me te tuhi i nga punaha Whakawhitiwhiti.

Te whakaputa i te tiakitanga porowhita poto

Ki te whakamarumaru i hangaia ki nga pueru whakaputa, ko te Adm5170Ap e whakarato ana i te kaha e whakarei ana, e tiaki ana i te taputapu me te punaha mai i nga kino i te wa e whakahaerehia ana e nga waahanga poto i te whakahaeretanga.

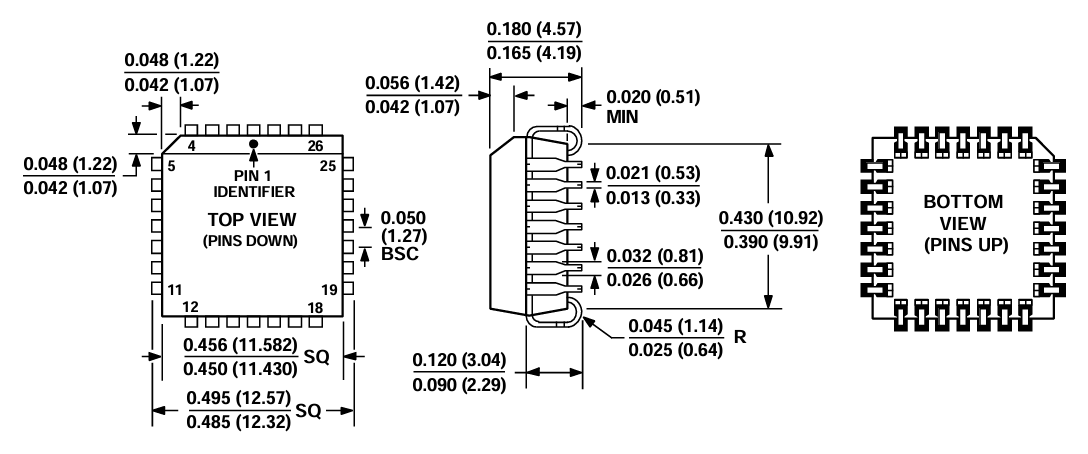

Add5170AP Nga Rahi Pahi

Rahi Rahi

Parapara	Rahi (MM)
Whanui tinana (min - Max)	12.32 - 12.57
Te roa o te tinana (min - max)	11.43 - 11.58
Te teitei o te tinana (min - max)	9.91 - 10.92
SPAN (MIN - MAX)	4.19 - 4.57
Aratauranga arahi (angamaheni)	1.27
He matotoru te kaiarahi (min - max)	0.33 - 0.53
Te Whanui (Min - Max)	0.64 - 1.14
Te teitei o te tuunga (min)	0.51
Te Whainga Pahi (Min - Max)	1.07 - 1.42
Te kokonga kokonga (R) (MIN - MAX)	0.64 - 1.14

Whakaputuhia te Panui

Add5170Ap kaihanga

Ko te Adm5170Ap kua hangaia e Anulog Agoces Inc. (ADI), he kaiarahi mohio a te ao i roto i te hoahoa me te hanga o te taatai-nui-nui, he tohu-tohu, me te tukatuka tohu matihiko (DSP) nga waahanga whakauru.I whakapumautia i te 1965 me te upoko o Wilmington, ka mohiotia a Adicustts, ka mohiotia a ADI mo te tuku i nga rongoā tapahi i nga umanga puta noa i nga umanga.Ko te ingoa o Adi mo te pono me te whakahoutanga i whakaatuhia i roto i nga waahanga penei i te Adm5170AP, e whakaatu ana i te arotahi o te kamupene ki te pono, me te ngawari o te punaha.Ko nga taputapu whakauru katoa e whakapumau ana ko nga hua katoa, tae atu ki te Adm5170Ap, ka tutuki te kounga o te kounga me nga paerewa mahi mo nga punaha hiko hou.

Wāhanga whakamutunga

Ko te Adm5170Ap e tuku ana i te otinga porowhita pai mo nga tono whakawhitiwhiti korero mamati e kii ana i te hurihanga tohu me te ngawari o te kawa.Ma te tautoko mo te Rs-232e me te Rs-423A nga paerewa, e waru nga waahanga taraiwa motuhake, me nga waahanga kua oti te whakarite kia taea te whakahaere, te whakarite i te whakaurunga hoahoa puta noa i te maha o nga punaha.Ko tana hototahi me nga whakauru TTL / CMOS, he mahinga mana iti, me te aukati-poto-i hangaia kia whakarei ake i tona whaipainga ki nga taiao-a-taiao.I tautokohia e te ingoa whakapaipai 'te ingoa mo te kounga me te auaha, he mea tino pai te Adm5170Ap mo te hunga e rapu ana i te mahi e rapu ana i nga mahi whakawhitiwhiti korero rangatū.
